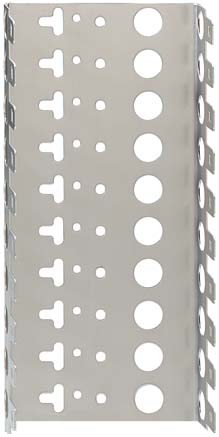

Rutenbeck Montagebügel MB 10

MICRO-Verbindungsdosenklemme für eindrähtige Leiter Ø max. 0,8 mm 4 Leiter Gehäusefarbe lichtgrau Deckelfarbe lichtgrau Umgebungstemperatur max. 60°C lichtgrauVerbindungsklemme zum Stecken Serie 243 mit Push-inDie Verbindungsklemme zum Stecken mit der Artikelnummer 243-304 ermöglicht einen schnellen und sicheren Anschluss. Die Micro Verbindungsdosenklemmen der Serie 243 eignen sich für Schwachstrom-Installationen im Gebäude. Ob Klingel- oder Sprechanlagenverdrahtung, die Microdosenklemme überzeugt bei derartigen Installationen durch ihre kompakte Bauform. Bei dieser Verbindungsklemme zum Stecken ist für den Leiteranschluss eine Abisolierlänge im Bereich von 5 bis 6 mm  nötig. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl einer Verbindungsklemme: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt die Bemessungsspannung 100 V und der Bemessungsstrom 6 A. Dieses Produkt ist mit der PUSH WIRE®-Technologie ausgestattet. Der Steckklemmanschluss PUSH WIRE® nutzt die Knicksteifigkeit der Leiter, um dadurch die Federkraft zu überbrücken und so den Leiter schneller zu klemmen. Die Abmessungen sind in Breite x Höhe x Tiefe (10 x 6,8 x 10) mm.

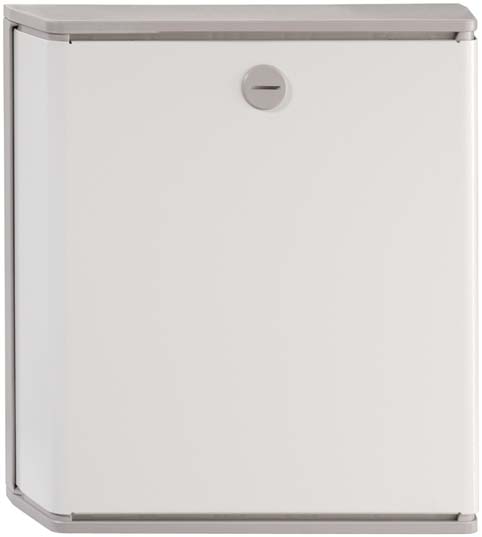

Reihenklemmengehäuse, mit Schutzart IP54/IP66, Nennquerschnitt 4mm², Ui=400V AC, Polystyrol, innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich, ohne Klemmen, mit Tragschiene NS35Abmessungen: 360 x 254 x 111mmBeigefügtes Zubehör: 18 Anbaustutzen IP54 M20 Dichtbereich 8-13,5mm, 4 Anbaustutzen IP54 M25 Dichtbereich 9-18,5mm, 2 Anbaustutzen IP54 M32 Dichtbereich 13-23mm, 1 Anbaustutzen IP54 M40 Dichtbereich 17-30mmUnter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

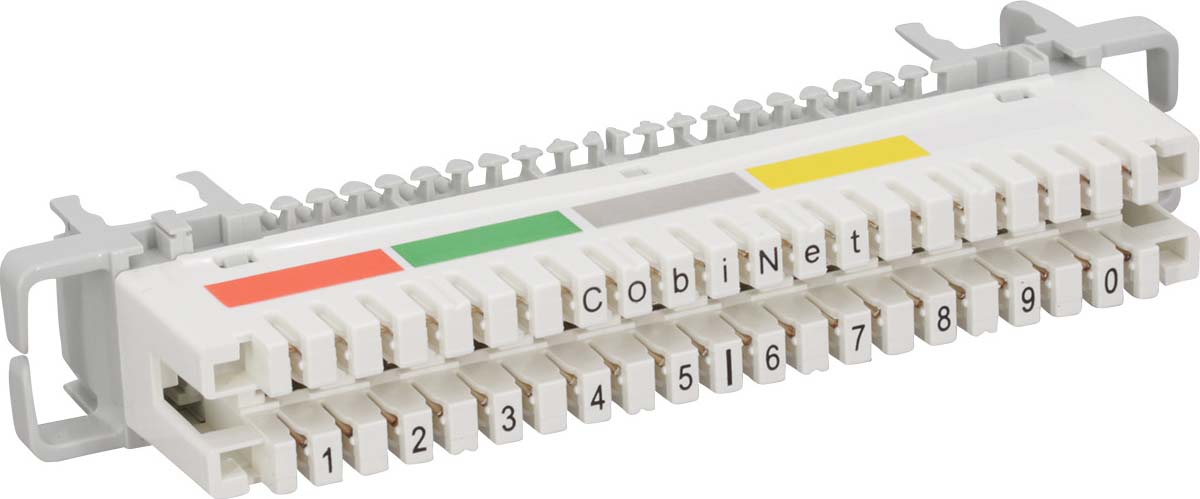

LSA-Trennleiste 2/10 zu 10 DA mit Farbcode für Rundstangen und Montagewanne

MICRO-Verbindungsdosenklemme für eindrähtige Leiter Ø max. 0,8 mm 8 Leiter Gehäusefarbe lichtgrau Deckelfarbe lichtgrau Umgebungstemperatur max. 60°C lichtgrauVerbindungsklemme zum Stecken Serie 243 mit Push-inBei dieser Verbindungsklemme zum Stecken (Artikelnummer 243-308) steht eine einfache und sichere Verbindung im Fokus. Die Micro Verbindungsdosenklemmen der Serie 243 eignen sich für Schwachstrom-Installationen im Gebäude. Ob Klingel- oder Sprechanlagenverdrahtung, die Microdosenklemme überzeugt bei derartigen Installationen durch ihre kompakte Bauform. Für den Leiteranschluss werden bei dieser Verbindungsklemme zum Stecken Abisolierlängen von 5 bis 6 mm  benötigt. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl einer Verbindungsklemme: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt die Bemessungsspannung 100 V und der Bemessungsstrom 6 A. Bei diesem Produkt findet die PUSH WIRE®-Technologie Verwendung. Die schnellste Art, einen Leiter zu klemmen ist unser bewährter Steckklemmanschluss PUSH WIRE®. Diese Anschlussart nutzt die Knicksteifigkeit der Leiter, um die Federkraft zu überwinden. Die Maße sind in Breite x Höhe x Tiefe (18,4 x 6,8 x 10) mm.

Befestigungsadapter für 6 Steckplätze Serie 243 zur Montage auf TS 35/Schraubmontage orangeFix fest montiertDem Wunsch nach einer Befestigungsmöglichkeit für MICRO-Verbindungsdosenklemmen wird mit diesem Befestigungsadapter Rechnung getragen. Denn nicht nur in Verbindungsdosen, sondern auch im Installationsverteiler selbst wird die Verdrahtung der dünnen Drähte von Schwachstrominstallationen, wie z. B. Klingel-, Türöffnungs- oder Kommunikationsanlagen, vorgenommen.Der Befestigungsadapter ist die professionelle Lösung. Es gibt ihn anreihbar   mit 4 oder 6 Steckplätzen   zur Aufnahme von MICRO-Verbindungsdosenklemmen.Dabei kann jeder Steckplatz, je nach Aderanzahl, mit einer 4-Leiter- oder 8-Leiter-MICRO-Verbindungsdosenklemme belegt werden. Die Klemmen werden   wieder lösbar   in die Steckplätze eingerastet. So ist das gewohnte Lösen eines eventuell fehlgesteckten Leiters sichergestellt.Der Befestigungsadapter erlaubt die Montage auf Tragschiene 35 oder Schraubbefestigung über seitliche Befestigungsflansche. Eine großzügige Beschriftungsfläche bietet Platz für eindeutige Kennzeichnungsmöglichkeiten mit einem Permanentfaserschreiber oder mit selbstklebenden Beschriftungsstreifen.

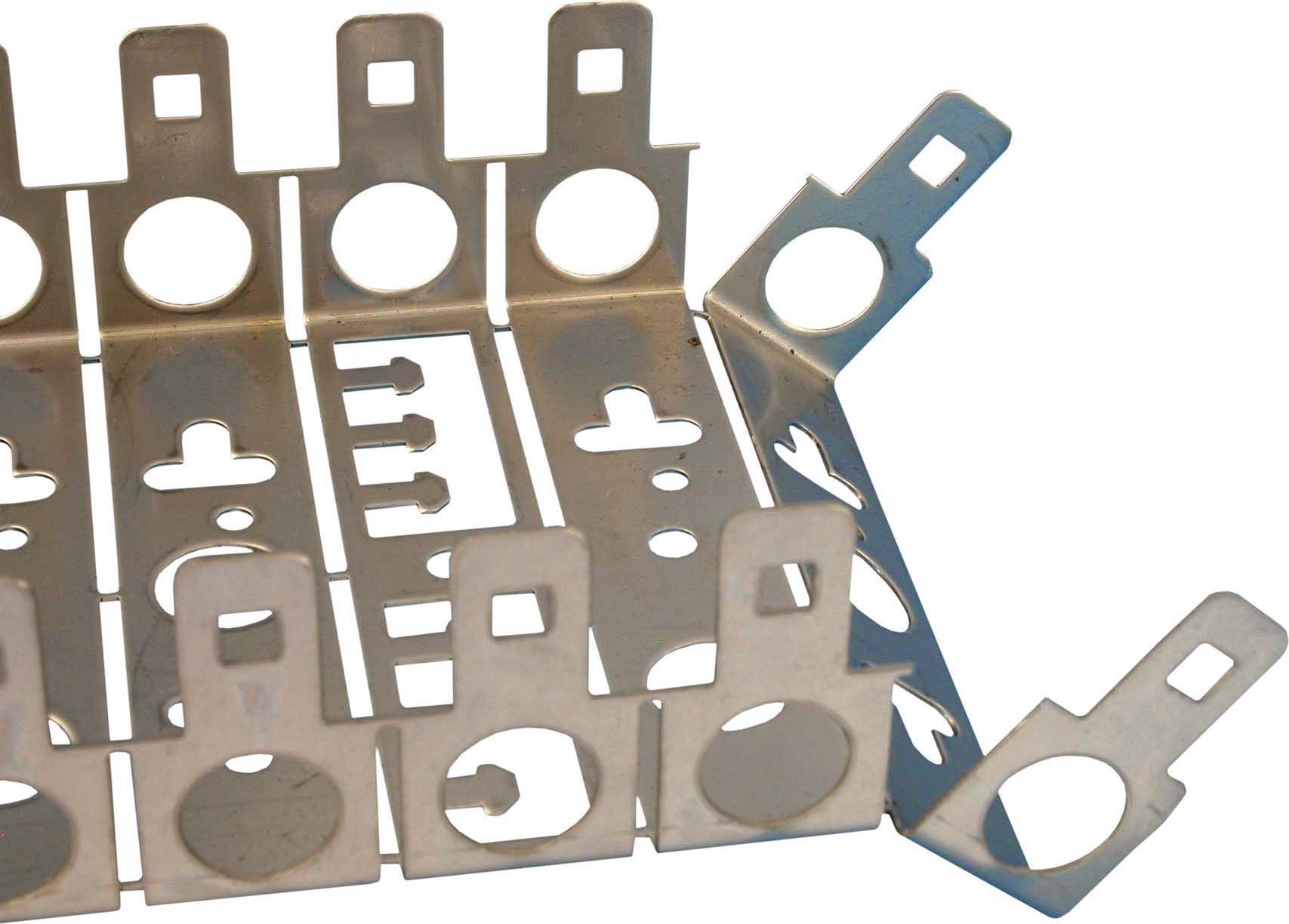

Montagewanne flexibel Rastermaß 25.0 mm Tiefe 50 mm für 10 Module 2/10 Zur Aufnahme von LSA-Modulen 2/10 für Montagebügel 3 sich wiederholende verschiedene Lochbilder Stege zwischen den einzelnen Modulen können mit Seitenschneider getrennt werdenUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt

Hängestiel, U-Profil mit angeschweißter Kopfplatte, System HUF 50/..., für Ausleger zur ein- und beidseitigen Verlegung, beidseitige Anordnung der Ausleger horizontal auf gleicher Höhe mittels Distanzstück UD 24 möglich. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! VDE zertifiziert! für Ausleger : KTUL... KTUM... für Doppelausleger : KTDL... für Zentralabhängung : ZKU... = 400 mm Länge für Ausleger : KTUG... = 400 mm Länge (Funktionserhalt) für Ausleger : KTU... = 400 mm Länge in Verbindung mit Konsolenadapter KAWG 12 (Funktionserhalt) Abmessungen (ca. Maße) Kopfplatte L x B x t : 140 x 40 x 5 mm Befestigungslochung : 13 x 20 mm mittiger Abstand : 100 mm U-Profil : 50 x 22 x 2 mm Profillochung, einreihig : 12 x 30 mm mittiger Abstand : 50 mm Gesamtlänge L : 701 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung
