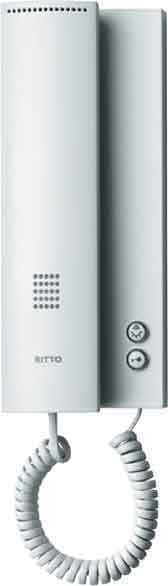

Ritto Wohntelefon Standard Twin-Bus weiss 1763070

Für TwinBus Türsprechanlagen. Extra flaches Design. Optische Rufanzeige / Nachtdesign. Rufunterscheidung Tür-/Etagenruf. 5 melodische Ruftöne. Lautstärke 4-stufig einstellbar. Rufabschalter. 1-Mann-Inbetriebnahme. Türöffnertaste. Lichtschaltfunktion über Schaltgerät. Abmessungen 90x220x42 mm (BxHxT). Zubehör Unterputz- und Hohlwandmontage mit UP-Rahmen 17320xx.

Für TwinBus Türsprechanlagen. Extra flaches Design. Optische Rufanzeige / Nachtdesign. Rufunterscheidung Tür-/Etagenruf. 5 melodische Ruftöne. Lautstärke 4-stufig einstellbar. Rufabschalter. 1-Mann-Inbetriebnahme. Türöffnertaste. Lichtschaltfunktion über Schaltgerät. Abmessungen 90x220x42 mm (BxHxT). Zubehör Unterputz- und Hohlwandmontage mit UP-Rahmen 17320xx.

ClassEA iso-Anschlussdose, geschirmt, 2-fach, Unterputz, abbrechbarer Tragring für Stegversion, für Abdeckungen der Elektro-Installationsmaterial-Hersteller - für den Einsatz in 10-Gigabit-Ethernet-Netzwerken (Übertragungsbandbreite 500 MHz) - geschlossenes Zinkdruckgussgehäuse - variable Kabelzuführung (+/-30°) - 360° Schirmung und Zugentlastung in einem Arbeitsgang - zusätzliche Erdungsmöglichkeit über Flachsteckverbinder - schnelle Installation durch LSA-Kontakte - abbrechbarer Tragring für Stegversion - rastender Schnellmontagedeckel - RJ45-Stecköffnungen schräg nach unten geneigt - Farbcode T568A und T568B gemäß TIA / EIA-568-B.2 - geeignet für Cat.6 und Cat.7 Kabel (Ø 6-10 mm) - LSA-Klemmen für einen Leiter 0,4-0,63 mm Ø, AW 26-22, Wiederbelegbarkeit > 50-mal - geeignet für PoE++ / 4PPoE gemäß IEEE 802.3bt - UPOE-konform - HDBaseT-konform - passend zu UAE-Designabdeckungen der Schalterindustrie (Berker, Busch-Jaeger, GIRA, Jung, Merten usw.) - entsprechend nachfolgender Normanforderungen: - ISO/IEC 11 801, ClassEA, geschirmt - DIN EN 50173-1, ClassEA, geschirmt - ANSI TIA/EIA-568-C.2, ClassEA - Lebensdauer > 750 Steckzyklen - RJ11/12 fehlstecksicher

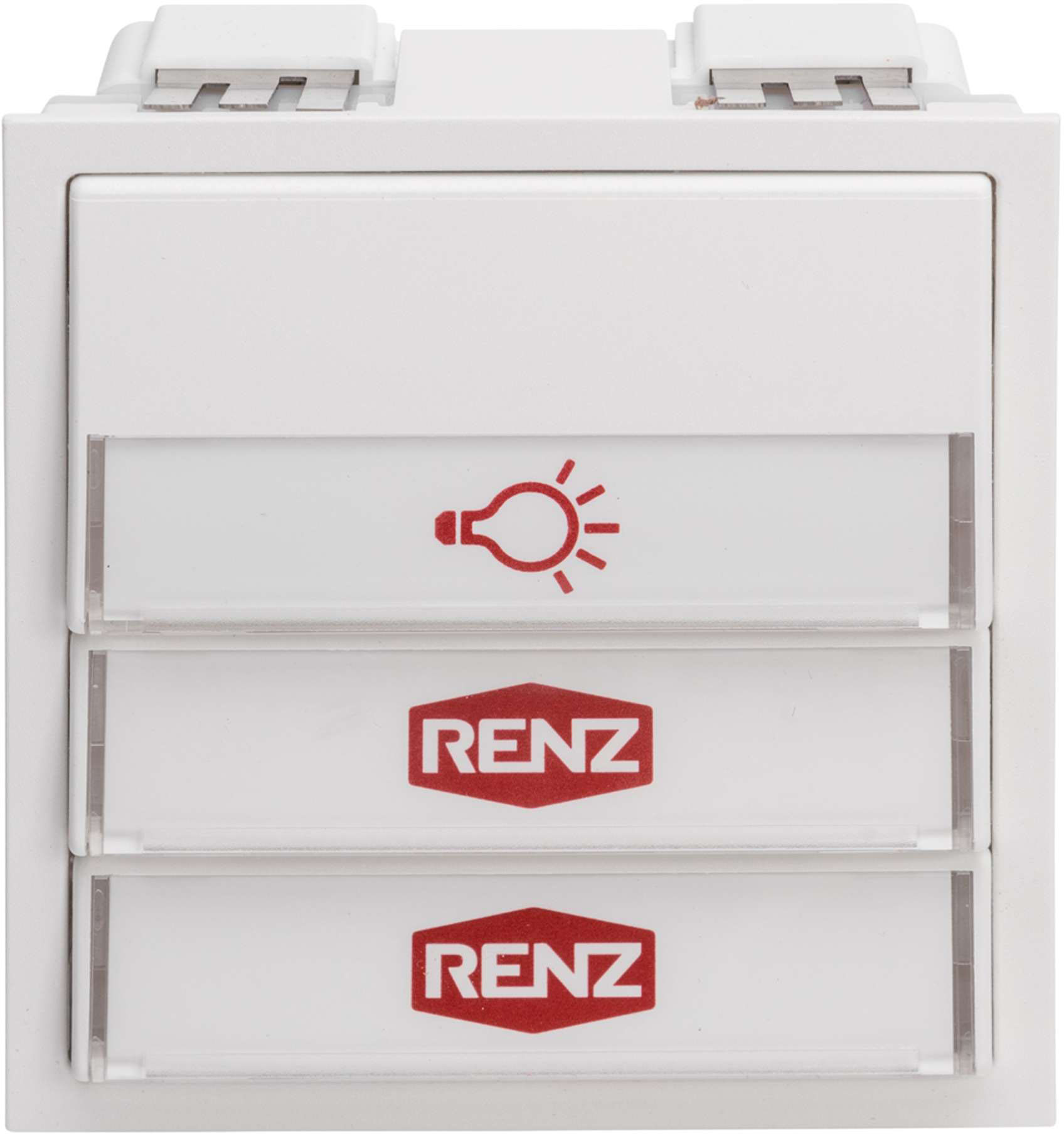

Kombiniertes Klingel- und Lichtmodul, Modell 2006, inkl. Beleuchtungssoffitte (15 V / 1 W), 75 x 80 mm, Stanzmaß 71,3 x 75,3, Modul mit 1 Licht- und 2 Klingeltastern

Zur Versorgung von TwinBus-Anlagen mit 3 Buslinien und jeweils max. 30 Teilnehmern. Manipulationssicherer Türöffneranschluss 5-8 V/1 A. Einstellbare Türöffnerschaltzeit (1-120 Sekunden). Codeschlossfunktion. Systembus für die Versorgung von Zusatz-. geräten. Einstellschutz. Unterstützt Einstellverfahren über Etagendrücker. 8 LED-Funktionsanzeige. Thermische Sicherung. Für die Montage auf Hutschienen in Normverteilern nach DIN EN 43870. Abmessungen 125x90x60 mm (BxHxT). Automatenplätze 7. Betriebsspannung AC 11 V / 1,6 A (lastfrei), DC 30 V-15 V / 0.5 A. Spannungsversorgung AC 230 V 50 Hz. REG.

Für modulare Türstationen und Briefkastensysteme. Steuerelektronik für die Adressierung der Klingeltasten. Namensschilder über LED beleuchtet und beschriftbar. Steckbare Busverbinder zum Anschluss an die Buslinie der Türstation. Stecker zum Anschluss weiterer Funktionsmodule. Einbauabmessungen 95x95x33 mm (BxHxT). Abmessungen Schriftfeld 56x15 mm (BxH). Zubehör Rückmeldeplatine 18799xx für akustische Rückmeldung. Farbe silber.

Für modulare Türstationen und Briefkastensysteme. Steuerelektronik für die Adressierung der Klingeltasten. Namensschilder über LED beleuchtet und beschriftbar. Steckbare Busverbinder zum Anschluss an die Buslinie der Türstation. Stecker zum Anschluss weiterer Funktionsmodule. Einbauabmessungen 95x95x33 mm (BxHxT). Abmessungen Schriftfeld 56x22 mm (BxH). Zubehör Rückmeldeplatine 18799xx für akustische Rückmeldung. Farbe silber.

Rahmen bestückbar mit 3 Portier Funktionsmodulen. Abmessungen UP-Gehäuse 130x322x50mm (BxHxT). Abmessungen UP-Rahmen 141x335x7mm (BxHxT). Farbe silber.

Sammelhalter aus Metall für hohe mechanische Standfestigkeit, auch im Brandfall. Zur sicheren Montage oberhalb von Brandschutzdecken geeignet. Auch als kabelspezifische Variante für den elektrischen Funktionserhalt nach DIN 4102 Teil 12 zugelassen. Für Wand- und Deckenmontage. Verschluss ohne Werkzeuge zu öffnen. Detaillierte Informationen der zugelassenen Verlegevarianten sind den entsprechenden Prüfdokumenten zu entnehmen.Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Produktdatenblatt 2

Wippe 58 x 49 mm mit Zentralplatte für Kombinationen für Artikel-Nr. 619 T, 616/4 und 515 T mit Symbol AUF und AB

Weitwinkel-Farbkamera mit integriertem Lautsprechermodul mit 2 Ruftasten zur Installation von Audio-/Video-Systemen in 2-Draht-Technik. Farbkamera mit 1/3 -Sensor für erweiterten Erfassungsbereich (135° Horizontal/96° Vertikal) inklusive LEDs zur Beleuchtung des Aufnahmebereichs und Antibeschlag-Heizung (Heizwiderstand). Mit Einstellung der Lautstärke von Lautsprecher und Mikrofon. Zur Verwaltung von bis zu 98 Ruftasten über das Codelock-/Tastatur- Modul oder mit 2-reihigen Ruftastmodulen. Mit 1-reihigen Ruftastmodulen sind bis zu 49 Ruftasten möglich. Der Türöffner (max. 30 Ohm Innenwiderstand) wird direkt an die Klemmen S+ und S (18 V 4 A Stosstrom 250 mA Haltestrom) angeschlossen. Über die Klemmen PL kann eine externe Türöffnertaste (z. B. Postschloss) eingebunden werden. An die Klemmen 1 und 2 kann ein zusätzliches Netzgerät angeschlossen werden (z. B. bei Großanlagen mit mehreren Türstationen). Das Gerät ist mit mehreren Status-LED ausgestattet, die folgende Betriebszustände anzeigen: Tür offen, Kommunikation aktiv, Ruf getätigt und System besetzt. Integrierter Helligkeitssensor zum automatischen Einschalten der Hintergrundbeleuchtung bei Dunkelheit. Mit der entsprechenden Frontblende zu vervollständigen. Das Gerät wird entweder mit Konfiguratoren oder per PC und Software TiSferaDesign konfiguriert. Anmerkung: Bei Verwendung der linken Ruftaste am Lautsprechermodul bzw. der 2-reihigen Ruftastenmodule muss der Jumper (J1) gezogen werden.

<p>Standardausführung</p><p> - Ein/Aus über Lichtschalter oder separaten Schalter.</p><p> - Betrieb entweder in Stufe 1 oder Stufe 2.</p><p> - Zweistufig bedienbar mittels handelsüblichen Doppelwechselschalter.</p><p> - Drehzahlsteuerbar.</p><p> - Verdeckte Ansaugung, mit elektrisch betätigtem Innenverschluss.</p><p></p><p>Merkmale</p><p> - Intelligent programmierter Kleinraumventilator für höchste Ansprüche.</p><p> - 2 Leistungsstufen.</p><p> - Verdeckte Ansaugung durch Designabdeckung.</p><p> - Zur Entlüftung.</p><p> - VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH.</p><p> - VDE-Zeichen: ECA 100 RC/RCH.</p><p> - Schutzart IP X5 für Sicherheit im Bad.</p><p> - Schutzklasse II.</p><p> - Für Dauerbetrieb geeignet.</p><p> - Thermischer Überlastungsschutz.</p><p> - Farbe verkehrsweiß ähnlich RAL 9016.</p><p> - Gehäuse aus schlagfestem Kunststoff.</p><p></p><p>Motor</p><p> - Energiesparender, robuster Motor mit Kugellager, wartungsfrei.</p><p> - Für Dauerbetrieb geeignet.</p><p></p><p>Montagehinweise</p><p> - Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar.</p><p> - Wand- und Deckenmontage möglich.</p><p> - Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle.</p><p></p><p>Elektrischer Anschluss</p><p> - Elektrischer Anschluss Unterputz.</p><p></p><p>Sicherheitshinweise</p><p> - Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar.</p><p> - Details siehe Planungshinweise.</p><p></p><p>Artikel:</p><p>ECA 100 ipro K</p><p> - Ausführung: Standardausführung</p><p> - Fördervolumen: 78 m3/h / 92 m3/h</p><p> - Drehzahl: 2100 1/min / 2500 1/min</p><p> - Drehzahlsteuerbar: ja</p><p> - Reversierbarkeit: nein</p><p> - SEC average: -8,35 kWh/(m2*a)</p><p> - Spannungsart: Wechselstrom</p><p> - Bemessungsspannung: 230 V</p><p> - Netzfrequenz: 50 Hz</p><p> - Nennleistung: 10 W / 13 W</p><p> - IMax: 0,08 A</p><p> - Schutzart: IP X5</p><p> - Netzzuleitung: 3/5 x 1,5 mm2</p><p> - Einbauort: Decke / Wand</p><p> - Einbauart: Aufputz</p><p> - Einbaulage: beliebig</p><p> - Material: Kunststoff</p><p> - Farbe: verkehrsweiß, ähnlich RAL 9016</p><p> - Gewicht: 0,74 kg</p><p> - Gewicht mit Verpackung: 0,89 kg</p><p> - Klappe: integriert</p><p> - Klappenart: elektrisch</p><p> - Nennweite: 100 mm</p><p> - Breite: 159 mm</p><p> - Höhe: 159 mm</p><p> - Tiefe: 130 mm</p><p> - Breite mit Verpackung: 165 mm</p><p> - Höhe mit Verpackung: 165 mm</p><p> - Tiefe mit Verpackung: 145 mm</p><p> - Fördermitteltemperatur bei IMax: 40 °C</p><p> - Schalldruckpegel: 27 dB(A) / 32 dB(A) / Abstand 3 m, Freifeldbedingungen</p>Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung 1Schaltbild 2Produktdatenblatt 3Montageanleitung 4Montageanleitung 5

Relaisfassung mit Schraubanschlüssen, für DIN-Schiene für Relais 55.32 oder 55.34, Farbe blau, Steckplatz für Modulserie 99.01

Konstruktionsmerkmale: 1,25 mm Stahlblech, pulverbeschichtet in RAL 7035 struktur, Fronttür mit 3 mm Einscheibensicherheitsglasscheibe (kein Blechrahmen), Ein-Punkt-Sicherheitsverschluss in der Fronttür, Paar 19 (Zoll)-Profilschienen, tiefenverstellbar, Gehäusekorpus mit Lüftungskiemen im Boden- und Dachbereich, sowie Kabeldurchführung, jeweils 3 Ausbrüche im Dach- und Bodenblech zur Kabeleinführung durch Bürstenleiste (130x30 mm), Erdungssatz montiert, Lüfterausstanzung im Dach- und Bodenblech, zur nachträglichen aktiven Belüftung, Bohrungen am Wandteil zum Befestigen an der Wand (Durchmesser 10 mm), Seitenteile abnehmbar und abschließbar, Lieferumfang: Vormontiertes Wandgehäuse mit 482,6 mm (19Zoll)-Montageebene, lose beiliegend: 20 Käfigmuttern (M6), 20 Befestigungsschrauben (M6 + U-Scheiben), 6x Bürstenleiste, Bohrschablone
