Phoenix Contact Überspannungsableiter VAL-MS 230/FM

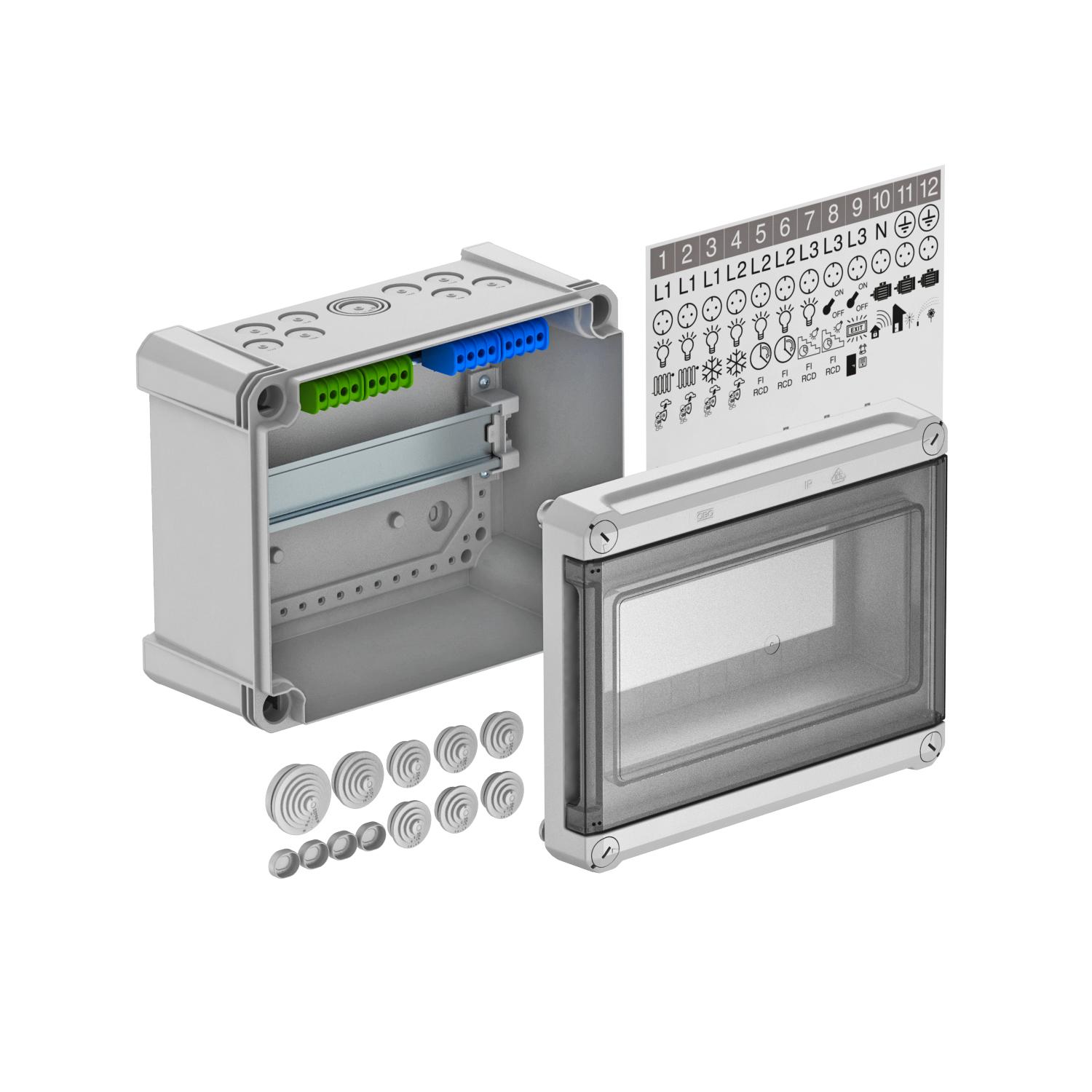

Kleinverteiler mit Klemmleiste zur Aufputz-Montage, für die Strom-Unterverteilung im Innen- und geschützten Außenbereich, gemäß IEC 439-3. Mit vormontierter 35-mm-Hutprofilschiene. Schutzart IP66 und Schutzgrad IK07. Transparenter Deckel zum Schrauben, mit Ausschnitt.- schutzisoliert für maximal 9 Teilungseinheiten- Klemmleistenset bestehend aus: je 2 PE/N Klemme mit je 4x 16 mm² Schraub-Klemmstellen,, Mini-Hutprofilschiene, Montageanleitung und Befestigungssatz- Kennzeichnungsschilder für angeschlossene Verbraucher- 6 elastische Kabel- und Leitungseinführungen Ø 20mm für Kabeldurchmesser 0-17 mm- 1 elastische Kabel- und Leitungseinführung Ø 25 mm für Kabeldurchmesser 0-22 mm- 1 elastische Kabel- und Leitungseinführung Ø 32mm für Kabeldurchmesser 0-28 mm- je 8 Ausbrechöffnungen Ø 20 mm oben und unten- je 1 Kombiausbrechöffnung Ø 20/25/32 mm oben und unten- 4 SchraubenabdeckkappenUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt

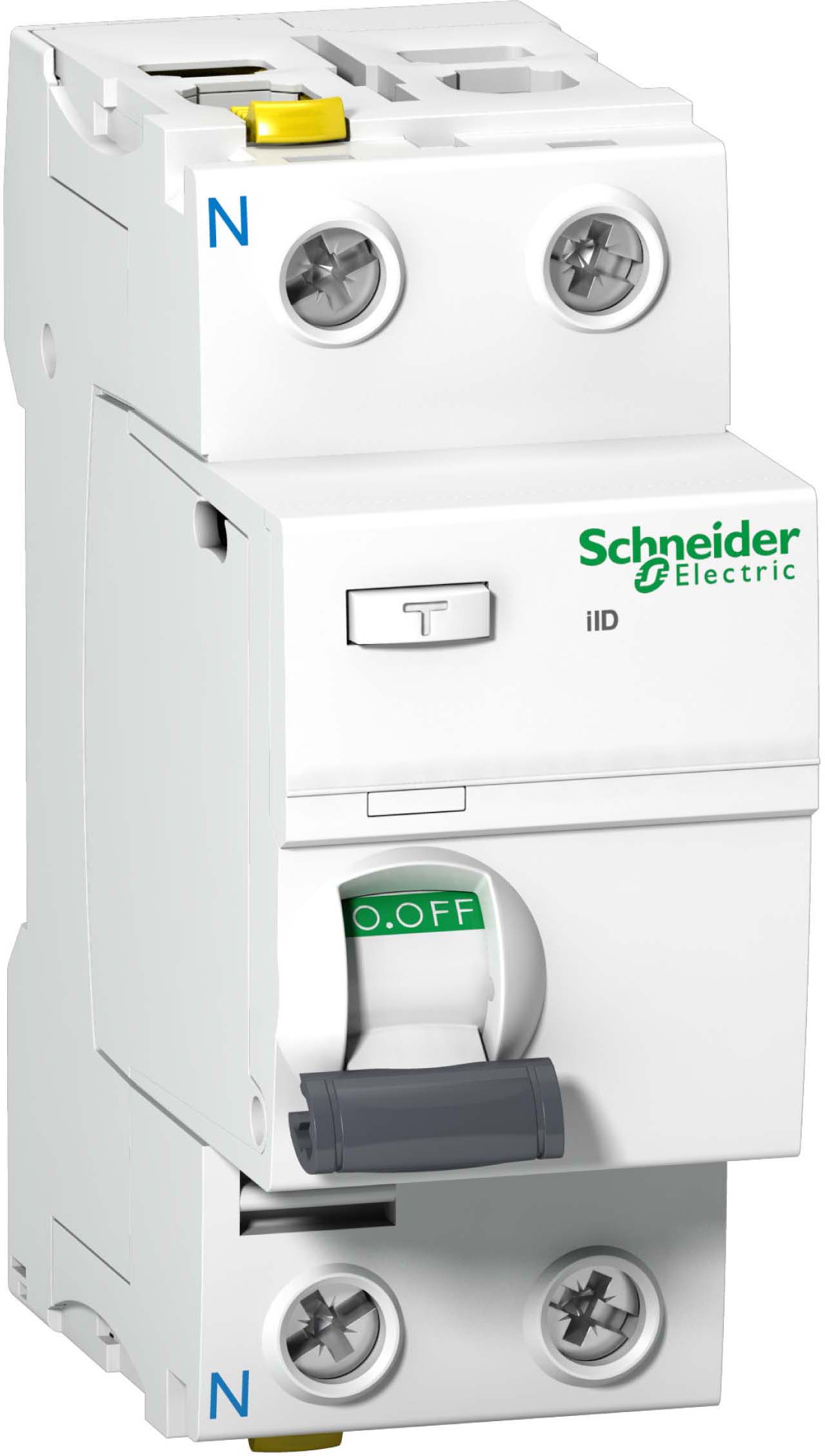

Fehlerstromschutzschalter Acti 9 iID, 1,5kA (IEC/EN 61008-1). 2-polig, Nennstrom 25A, Erdschlussempfindlichkeit 30mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 230V AC, Isolationsspannung (Ui) 500V AC. Gewährleistet den Zusatzschutz bei direktem Berühren (= 30mA). Fehlerschutz bei indirektem Berühren, z.B. bei Isolationsfehlern (= 100mA, = 300mA). Fehlerschutz in Baustromverteilern (500mA). Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Prüftaste für die regelmäßige Prüfung der Funktion. Doppel-Anschlussklemmen für beidseitigen Anschluss von Kabeln oder Phasenschienen. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Zusätzlich anreihbare Hilfsmodule (optional)- Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der Fehlerstromschutzschalter iID erfüllt folgende Normen- IEC/EN 61008-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.

Steckdose 2-fach, 16 A 250V AC, Farbe: reinweiß, Für Aufputzmontage, Schutzart IP 20, mit Grundplatte, für Montage auf brennbarem Untergrund geeignet. Schraubklemmen: Klemmbereich für Kupferleiter 1,5 mm und 2,5 mm, für den sicheren Anschluss von Aluminiumleitern 2,5 mm ohne Vorbehandlung.

Kleinverteiler aus hochwertigem Thermoplast (Polystyrol). Für Aufputz-Anwendungen in Gebäuden oder der geschützten Installation im Freien. Automatengehäuse, mit 48 Teilungseinheiten, zum Einbau von Geräten mit Schnappbefestigung auf DIN-Tragschiene. Kabeleinführung über integrierte elastische Dichtmembranen. Mit transparenter Tür und Kabeleinführungsblende, integriertem Zubehörfach und Abdeckstreifen für den Geräteausschnitt. Schutzart IP 54.Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung

Leitungsschutzschalter Acti 9 iC60N, 6kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2). 2-polig, Nennstrom 6A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Doppel-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.

Trennwand zur Unterteilung der WDK- Kanäle der Kanalhöhe 100 mm zur Installation unterschiedlicher Spannungsebenen.Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Montageanleitung 2Produktdatenblatt 3

Verschlussstreifen á 12 Teilungseinheiten für 12 Platzeinheiten, abbrechbar, Farbe: lichtgrau, RAL 7035, zum Verschließen von freien 45 mm Geräteschlitzen

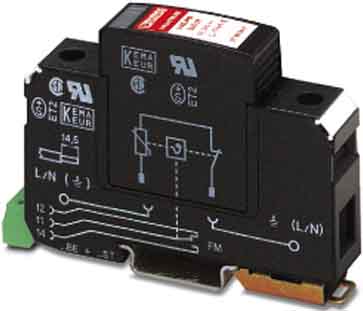

Überspannungsableiter bestehend aus Basiselement mit FM-Kontakt und Schutzsteckern, zur Montage auf NS 35/7,5, Nennspannung: 230 V AC, 3 + 1-Schaltung
