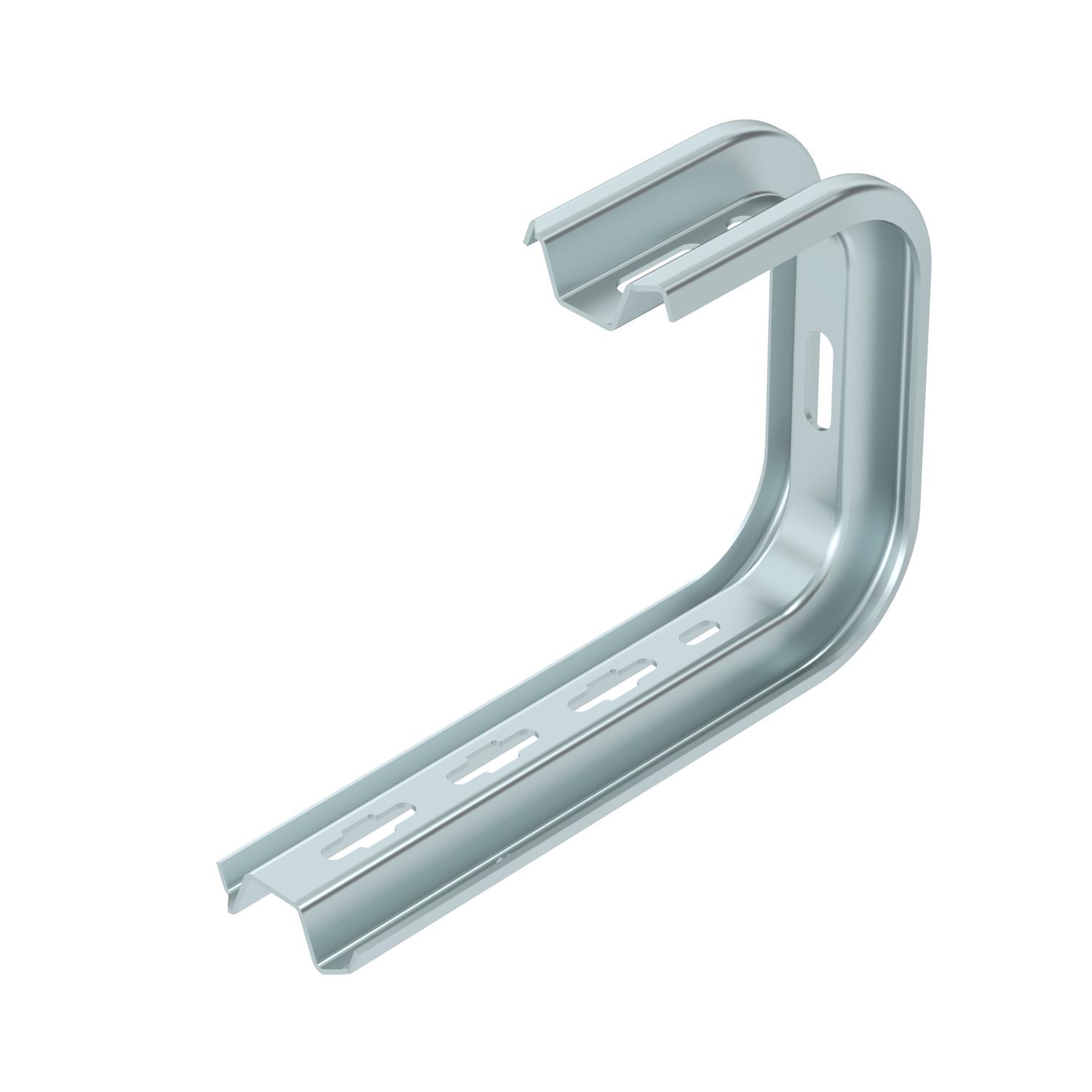

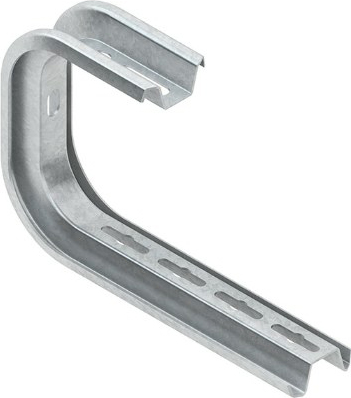

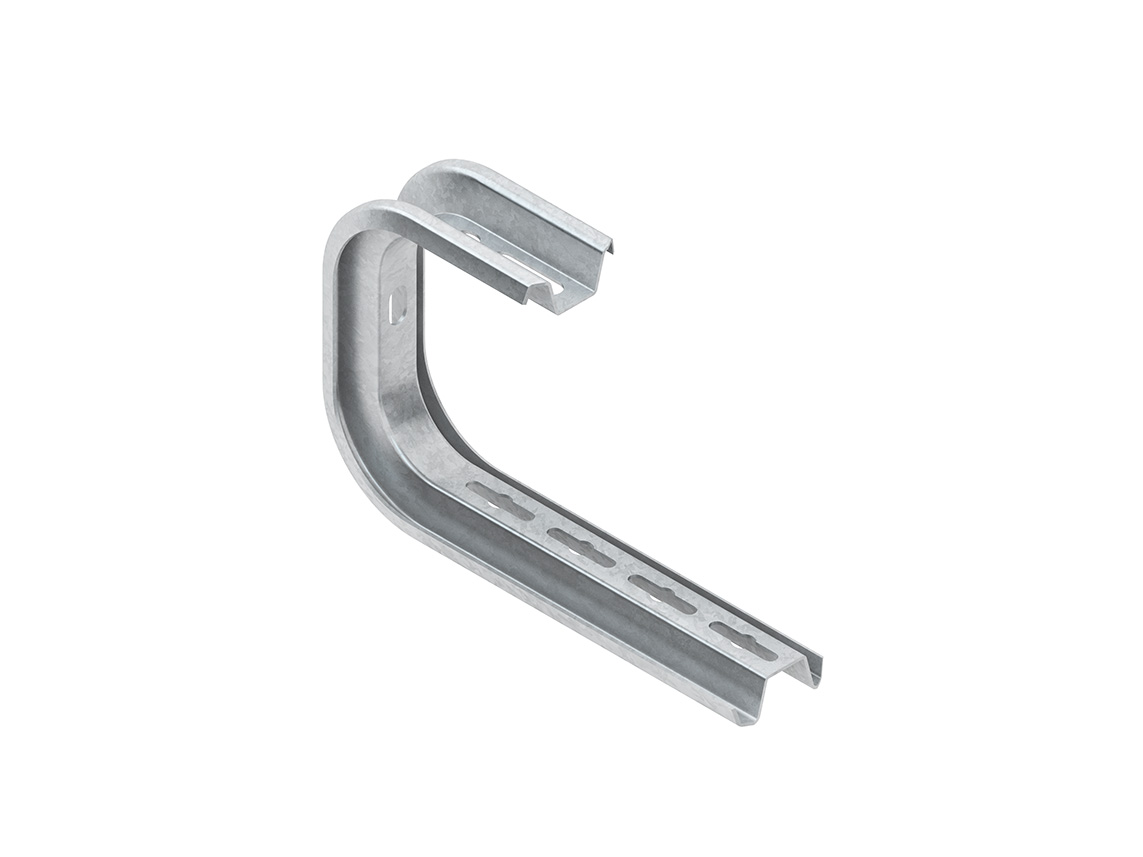

OBO Bettermann Vertr Deckenbügel 245mm TPD 245 FS

TP-Wand- und Deckenbügel für die universelle Bauwerksbefestigung.

TP-Wand- und Deckenbügel für die universelle Bauwerksbefestigung.

Tragkonsole, einteilig, für die Montage an Wand und waagerechten Decken, einschließlich anteilmäßigen Befestigungszubehör. Aus statischen Gründen ist die Montage des Distanzstückes TKSD 20 bei der Wand- und Deckenmontage erforderlich, um die Verformung des Trapezprofils beim Anziehen der Befestigungsschraube zu vermeiden. Bei der Montage mit Auslegerbefestigung ist das Distanzstück TKSD 20 ebenfalls erforderlich. Befestigungsschraube SKM 10x70 nach DIN EN ISO 4017 bitte gesondert bestellen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund. Abmessungen (ca. Maße) H x B x L : 172 x 57 x 261 mm obere Bügellänge L1 : 132 mm Tragfähigkeit F bei L/2 : 0,7 kN im System geprüft Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
