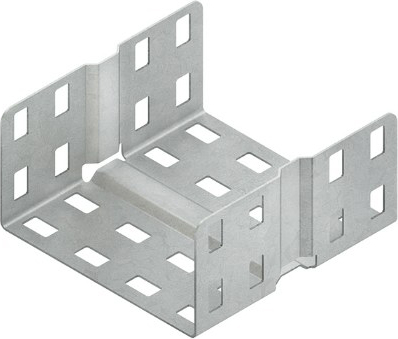

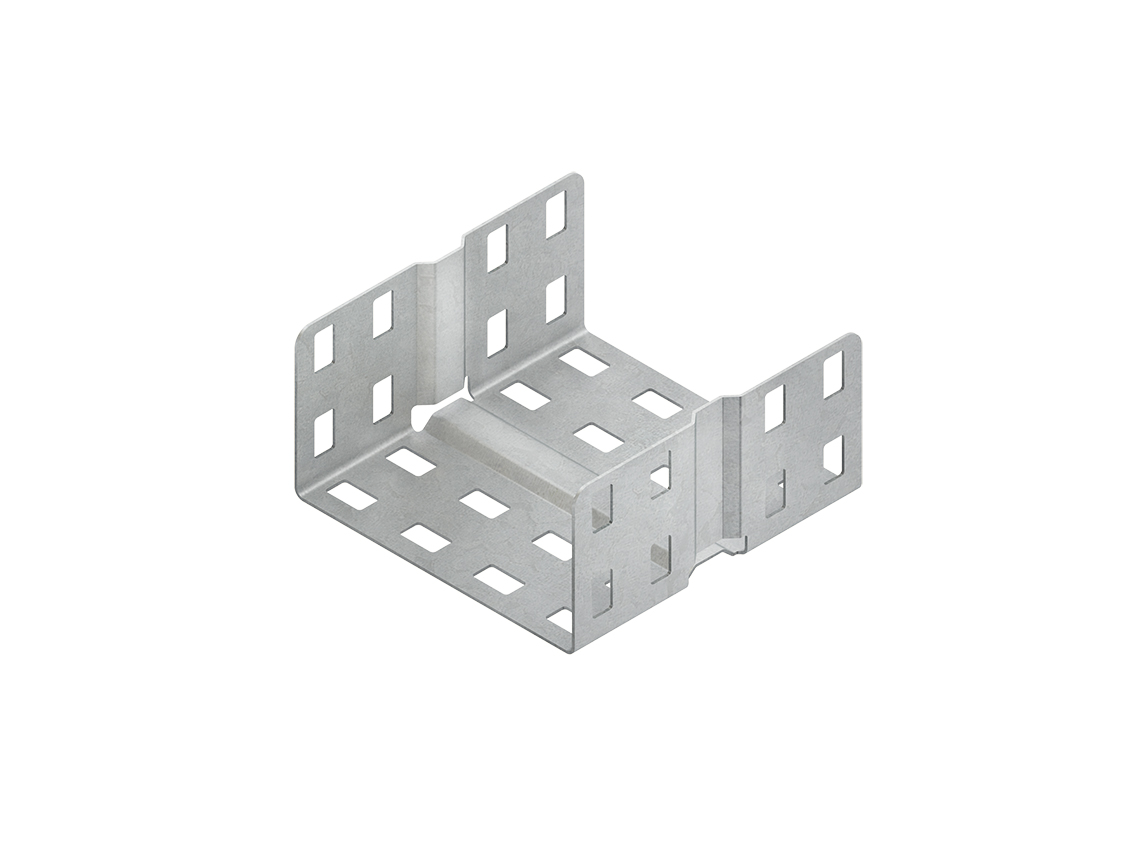

Niedax Verbinder RV 60.100

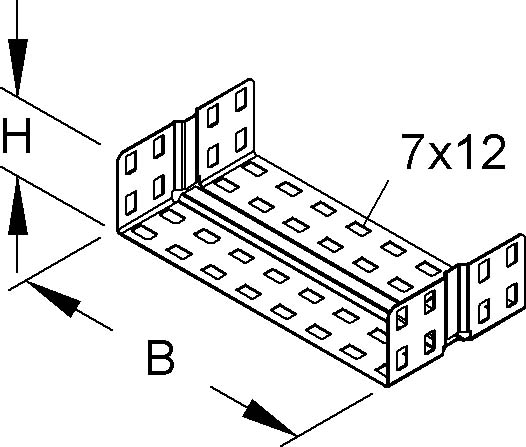

Stoßstellenverbinder, einstückig, U-förmig, für Kabelrinnen, einschließlich anteilmäßigem Befestigungszubehör. Zur Verwendung für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Kabelrinnen RL 60.200 RLU 60.200 RS 60.200 RSU 60.200 Abmessungen (ca. Maße) H x B : 49 x 196 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

Hängestiel- und Wandausleger, mittelschwer, zur Wand- und Hängestielmontage, einschließlich anteilmäßigen Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. VDE zertifiziert! Abmessungen (ca. Maße) Auflagehöhe H : 60 mm Auflagelänge L : 110 mm Tragfähigkeit F bei L/2 : 1,2 kN im System geprüft Werkstoff Ausleger : Stahl, bandverzinkt nach DIN EN 10346Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

Hängestiel- und Wandausleger, standard, zur Wand- und Hängestielmontage, einschließlich galvanisch verzinkten anteilmäßigem Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. VDE zertifiziert! Abmessungen (ca. Maße) Auflagehöhe H : 55 mm Auflagelänge L : 260 mm Tragfähigkeit F bei L/2 : 2,5 kN im System geprüft Werkstoff Ausleger : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

Flachrundschraube ähnlich DIN 603, inklusive verzahnter Flanschmutter nach DIN EN 1661. Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) Gewinde : M 6 Länge L : 12 mm Festigkeitsklasse : 4.8 Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 4042, blaupassiviertUnter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

Hängestiel, 3-seitig gelochtes U-Profil mit angeschweißter Kopfplatte, System HU 4530/..., für Ausleger zur ein-/zwei- und dreiseitigen Verlegung, um die Verformung des Hängestielprofils bei der Montage von Ausleger zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 45.30 F mit Sechskantschraube zu berücksichtigen, bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. für Ausleger : KTAL... KTAM... = 400 mm KTA... = 400 mm Abmessungen (ca. Maße) Kopfplatte L x B x t : 130 x 40 x 5 mm Befestigungslochung : 11 x 20 mm mittiger Abstand : 100 mm Kopfplattenlochung mittig : 11 x 20 mm 15 mm vom Seitenrand U-Profil : 43,5 x 29,5 x 29,5 mm Materialstärke t : 2 mm Abstand dreiseitige Profillochung zur Kopfplatte : 123 mm dreiseitige Profillochung, einreihig : 11 x 30 mm mittiger Abstand : 50 mm Gesamtlänge L : 601 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

Stoßstellenverbinder, einstückig, U-förmig, für Kabelrinnen, einschließlich anteilmäßigem Befestigungszubehör. Zur Verwendung für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Verwendung für : Kabelrinnen RL 60.200 RLU 60.200 RS 60.200 RSU 60.200 Abmessungen (ca. Maße) H x B : 49 x 196 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

Hängestiel, 3-seitig gelochtes U-Profil mit angeschweißter Kopfplatte, System HU 4530/..., für Ausleger zur ein-/zwei- und dreiseitigen Verlegung, um die Verformung des Hängestielprofils bei der Montage von Ausleger zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 45.30 F mit Sechskantschraube zu berücksichtigen, bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. für Ausleger : KTAL... KTAM... = 400 mm KTA... = 400 mm Abmessungen (ca. Maße) Kopfplatte L x B x t : 130 x 40 x 5 mm Befestigungslochung : 11 x 20 mm mittiger Abstand : 100 mm Kopfplattenlochung mittig : 11 x 20 mm 15 mm vom Seitenrand U-Profil : 43,5 x 29,5 x 29,5 mm Materialstärke t : 2 mm Abstand dreiseitige Profillochung zur Kopfplatte : 125 mm dreiseitige Profillochung, einreihig : 11 x 30 mm mittiger Abstand : 50 mm Gesamtlänge L : 905 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

AUF/ZU-Steuerung für Gleichstrom-Motoren - mit Nebenstelleneingängen für Gruppen- und Zentralsteuerung, 12-24V DC. Das elektronische Steuergerät DMS U5 (Unterputzgerät) ist eine universell einsetzbare DC-Motorsteuerung für Rechts-/Linkslauf. Es ist sowohl eine Ein- als auch eine Zweitaster-Motorsteuerung realisierbar. Durch die vorrangigen Nebenstelleneingänge ist es möglich, mehrere DMS U5 zu Gruppen- und Zentralsteuerungen zusammenzufassen. Die Motorlaufzeit kann zeitlich begrenzt werden um z.B. bei mechanischer Blockade den Motor nicht zu überlasten. Eine komfortable, automatische und einstellbare Schließfunktion verhindert u.a. ein unbeabsichtigtes Offenlassen eines Dachfensters. Bei Jalousiesteuerung können die Lamellen exakt verstellt, oder nach dem Abschalten automatisch auf einen bestimmten Winkel rückgestellt werden, Maße: 43x43x18,5mm (UP), 12-24V DC - 2 Schließer 8AUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt

Bogen 90°, mit ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, für Kabelrinnen, zur Herstellung von horizontalen 90° Eckverbindungen, mit integrierten Stoßstellenverbindern, einschließlich anteilmäßigem Befestigungszubehör. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! VDE zertifiziert! für Kabelrinnen : 60 mm Kantenhöhe Abmessungen (ca. Maße) innen H x B : 60 x 102 mm Innenholmradius R : 138 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

Raumregler für Wandbefestigung. Eignet sich für die Regelung von Zentral-, Warmwasserfussboden-, Elektro-, Nachtspeicherheizungen usw.. Bimetall-Technik mit thermischer Rückführung und hoher Präzision. Bereichseinengung im Einstellknopf als Heizkostenbremse. Aufputzmontage oder direkt auf UP-Dose mit senkrechten Befestigungslöchern oder mit Schnappbefestigung auf DIN-Schiene.

D0 -Schraubkappen, zum Fixieren der D0 -Sicherung im Unterteil

Schutzkontakt®-Steckdose, braunmit Klappdeckel (mit Rückstellfeder)mit Federklemmen für starre und unbehandelte flexible Leiter bis 2,5 mm2Verbindungsklemmen nach DIN VDE 0620Tragring, Krallen und Krallenschrauben sind über eine Erdungsschiene in die Schutzmaßnahme eingebunden.Material: ThermoplastMaße (B x H): 67 x 67 mmUnter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung

Abdeckung IP 20 für Wandmelder der Serien Basic, Standard und Compact. Ausblendung des vertikalen Erfassungsbereiches mit beiliegender Kappe.Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt
