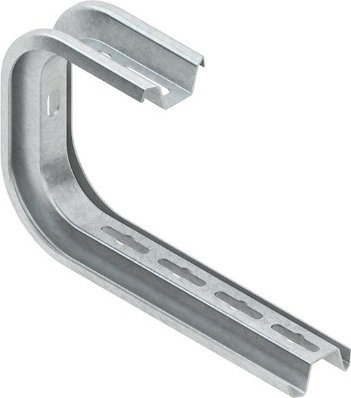

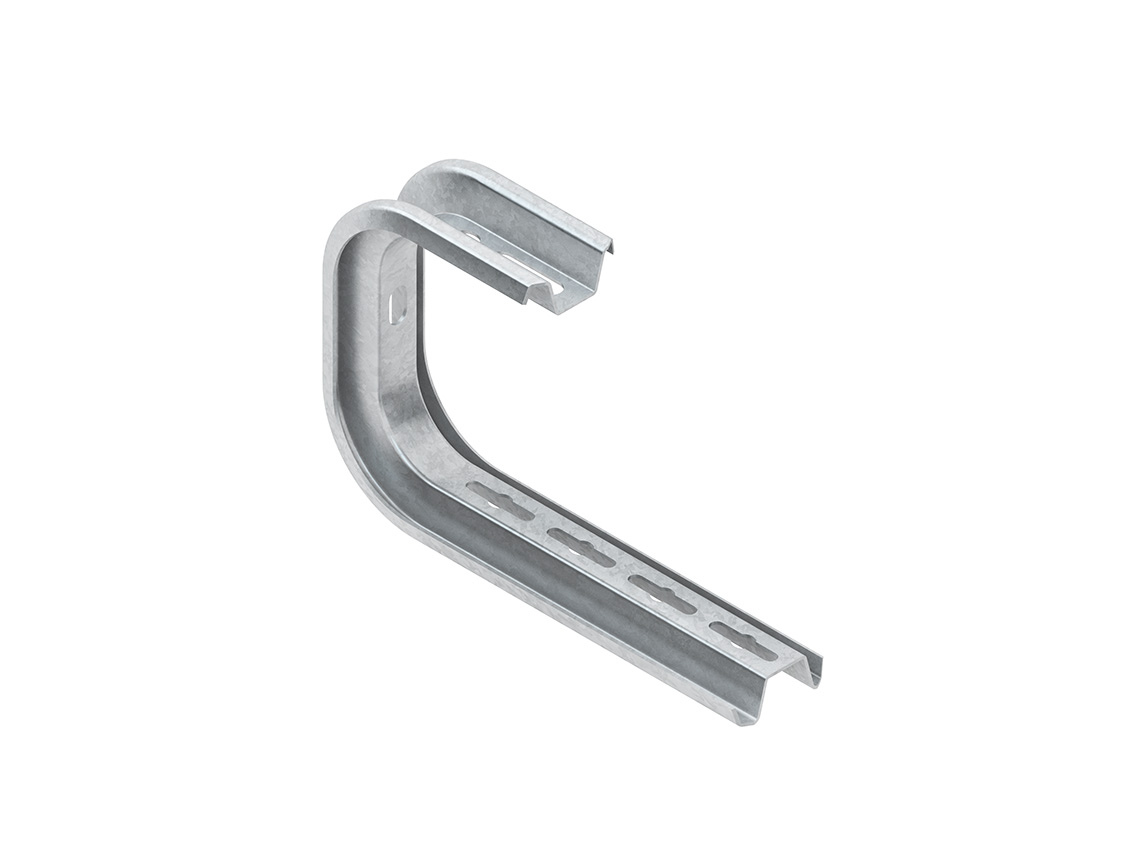

Niedax Tragkonsole Deckenbefestig. TKSU 200

Niedax

9,81 €*

Inhalt: 1 STK

Preise inkl. MwSt. zzgl. Versandkosten

Kein Lagerbestand! Lieferzeit 6-21 Werktage, ab Verfügbarkeit beim Hersteller

Produktnummer: 2000513075

Hersteller: Niedax

Hersteller-Nr.: TKSU 200

EAN: 4013339185009

Versandart: Paket

Hersteller Typ TKSU 200

Produktinformationen "Niedax Tragkonsole Deckenbefestig. TKSU 200"

Tragkonsole, einteilig, für die Montage an Wand und waagerechten Decken, einschließlich anteilmäßigen Befestigungszubehör. Aus statischen Gründen ist die Montage des Distanzstückes TKSD 20 bei der Wand- und Deckenmontage erforderlich, um die Verformung des Trapezprofils beim Anziehen der Befestigungsschraube zu vermeiden. Bei der Montage mit Auslegerbefestigung ist das Distanzstück TKSD 20 ebenfalls erforderlich. Befestigungsschraube SKM 10x70 nach DIN EN ISO 4017 bitte gesondert bestellen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund. Abmessungen (ca. Maße) H x B x L : 172 x 57 x 261 mm obere Bügellänge L1 : 132 mm Tragfähigkeit F bei L/2 : 0,7 kN im System geprüft Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Unter nachfolgenden Links finden Sie weitere Informationen:

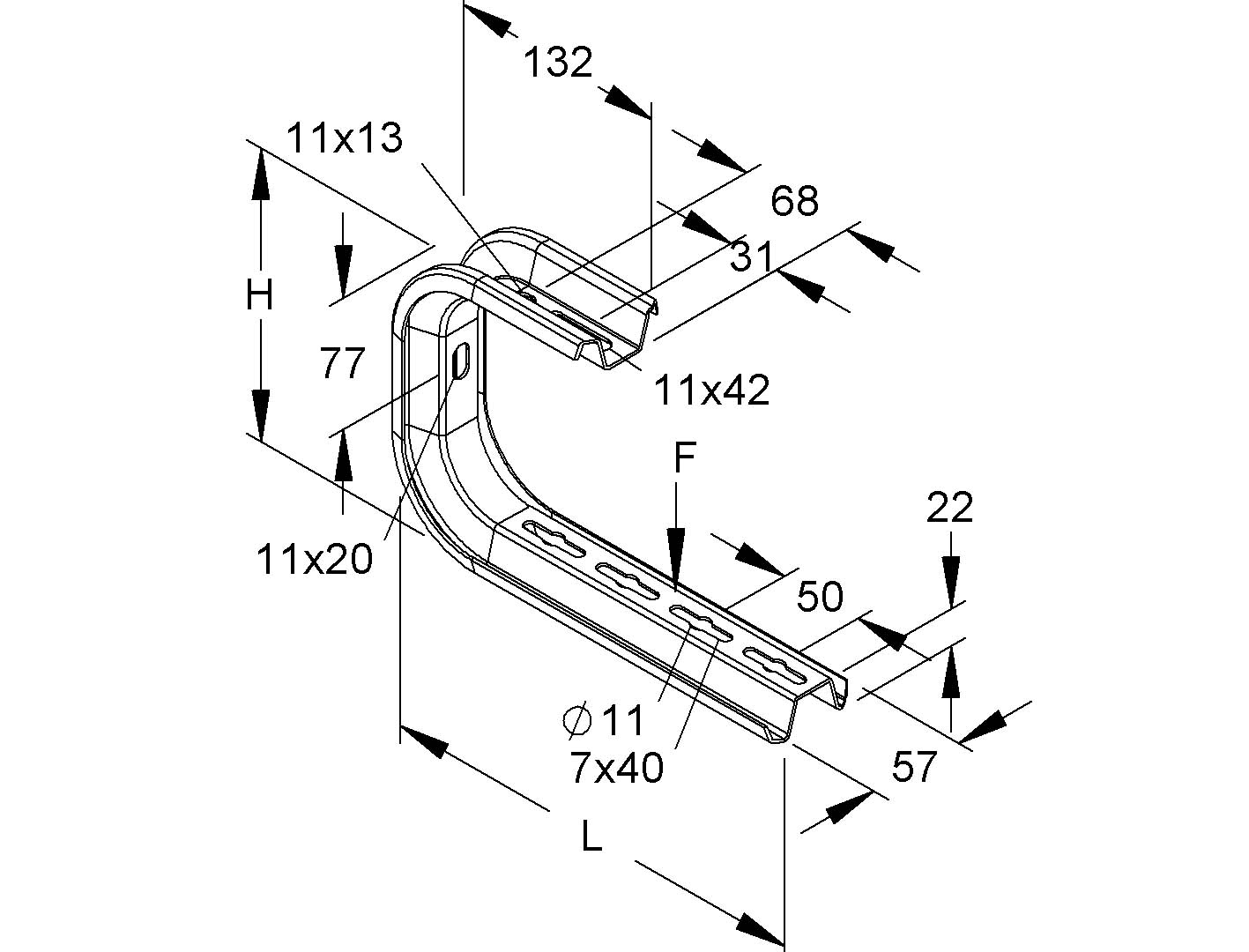

Maßzeichnung

Eigenschaften "Niedax Tragkonsole Deckenbefestig. TKSU 200"

Ausführung:	Wandausleger
Breite:	57 mm
EAN:	4013339185009
Einsatztemperatur:	-20..120 °C
Geeignet für Funktionserhalt:	nein
Geeignet für Kabeltragsystembreite:	50..200 mm
Höhe:	172 mm
Länge:	261 mm
Markenname:	Niedax
Max. sichere Arbeitslast nach IEC 61537:	700 N
Oberflächenschutz:	bandverzinkt
Tragfähigkeit:	0,7 kN
Typ:	TKSU 200
Ursprungsland:	DE
Werkstoff:	Stahl
Werkstoffgüte:	sonstige
Winkel:	90 °
Zolltarifnummer:	73089059
