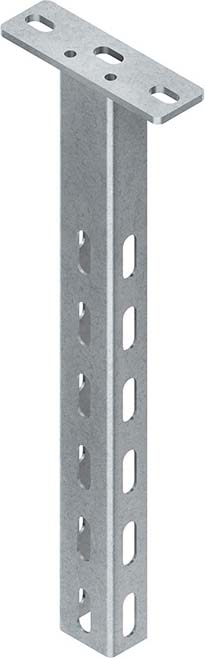

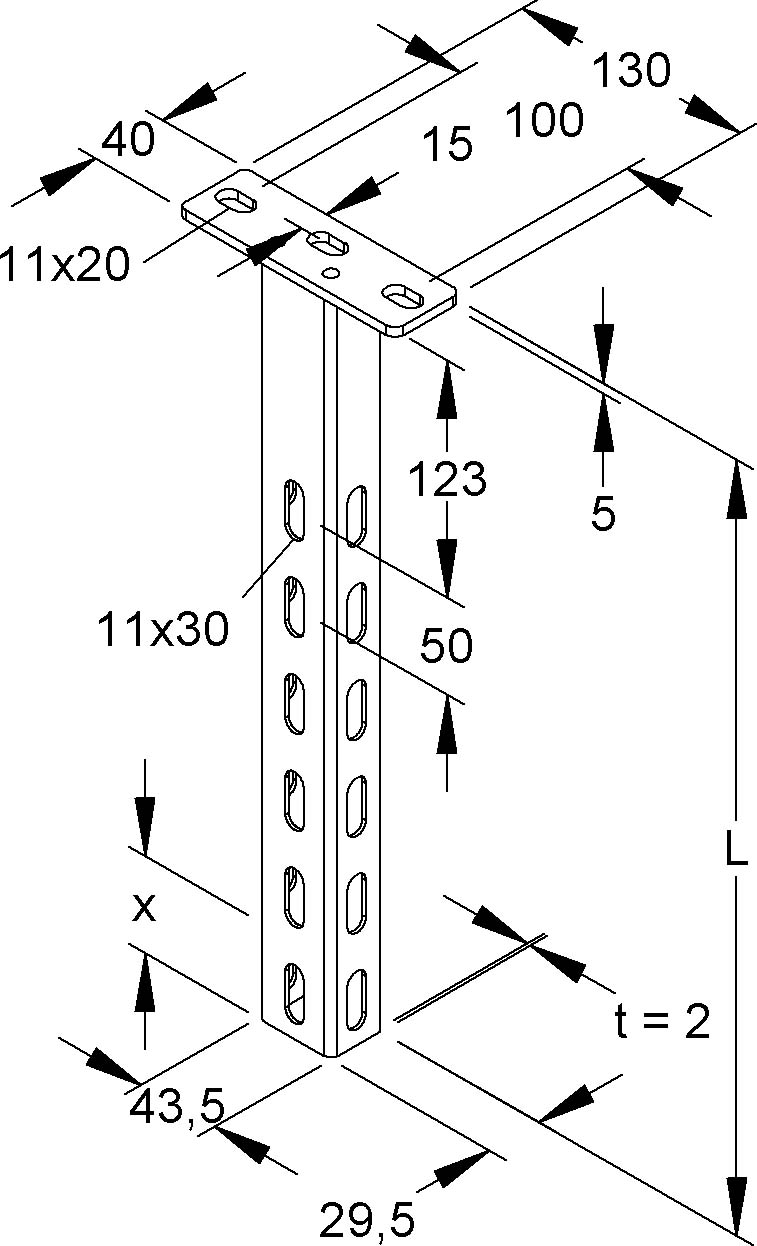

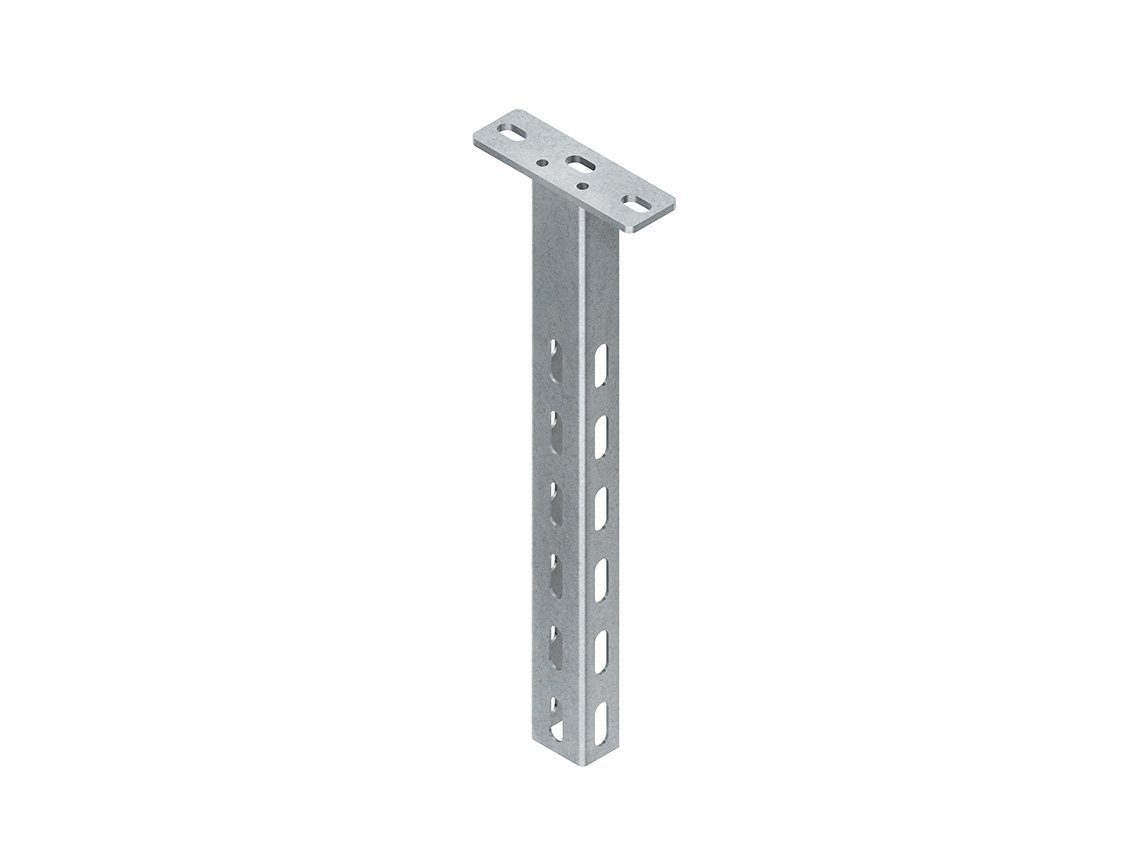

Niedax Hängestiel, U-Profil 43,5x29,5x301mm HU 4530/300 FL

Hängestiel- und Wandausleger, mittelschwer, zur Wand- und Hängestielmontage, einschließlich anteilmäßigen Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. VDE zertifiziert! Abmessungen (ca. Maße) Auflagehöhe H : 80 mm Auflagelänge L : 210 mm Tragfähigkeit F bei L/2 : 1,2 kN im System geprüft Werkstoff Ausleger : Stahl, bandverzinkt nach DIN EN 10346

Hängestiel- und Wandausleger, mittelschwer, zur Wand- und Hängestielmontage, einschließlich anteilmäßigen Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. VDE zertifiziert! Abmessungen (ca. Maße) Auflagehöhe H : 60 mm Auflagelänge L : 110 mm Tragfähigkeit F bei L/2 : 1,2 kN im System geprüft Werkstoff Ausleger : Stahl, bandverzinkt nach DIN EN 10346

Zählerschrank, univers Z, 1400x1300x205 mm, Schutzklasse II, 540 Platzeinheiten. Schrankgehäuse nach DIN VDE 0603-1, Maßnorm DIN 43870 zur Aufputz, Unterputz oder teilversenkter Montage. Zum Aufbau einer Zählerverteileranlage bis 355 A, Bemessungsspannung 230/400 V 50 Hz. Schutzart IP31 (IP44/IP54 nach DIN VDE 0470-1), Schutzklasse II schutzisoliert, Schutzart IP3X hinter der Tür. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech. Innenauskleidung komplett aus Kunststoff. Leitungseinführungen oben und unten durch eingebaute Kunststoffflanschplatten, rückseitige Vorprägung im Kunststoffteil und seitlich eingebaute Kunststoff-Flanschplatten im Bereich des NAR (geeignet als Sammelschienendurchführung), des RfZ (nur bei Bauhöhe 1100 mm) und des AAR. Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110° Öffnungswinkel. Türverschluss mit Vorreiber, ab Breite 800 mm und bei allen Schränken ab einer Höhe von 1250 mm mit Stangenverschluss mit Dreipunktschließung. Türverschluss durch andere Schließungen austauschbar. Schrank nebeneinander und übereinander anflanschbar. Schrankgröße 1- bis 5-feldrig mit 72 bis 540 Platzeinheiten (PLE). Hinweis: Bei einer Schrank-Schrank-Verbindung immer einen Verbindungssatz verwenden (Zubehör). Im AAR-Bereich kann die Kunststoff-Flanschplatten entfernt werden und optional eine Schutzkontaktsteckdose (Typ F) oder eine CEE-Steckdose eingebaut werden.

Flachrundschraube ähnlich DIN 603, inklusive verzahnter Flanschmutter nach DIN EN 1661. Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) Gewinde : M 6 Länge L : 12 mm Festigkeitsklasse : 4.8 Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Universalverbinder, zweiteilig, zur Erstellung von durchlaufenden Gitterrinnen und zur variablen Herstellung von Formstücken, einschließlich anteilmäßigem tauchfeuerverzinkten Befestigungszubehör. Verwendbar für : Gitterrinnen mit einem Draht-Ø 3,9 - 5 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Gitterrinne nach DIN EN 61537, U-förmig, aus Stahldrähten, punktgeschweißt, zur Schnellbefestigung mit angeschweißten Stoßstellenverbindern in den Seiten und im Boden. VDE zertifiziert! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) Nennmaß H x B (innen) : 54 x 100 mm Längsdraht-Ø : 3,9 mm Bodenlängsdrahtabstand : 50 mm Querdraht-Ø : 3,9 mm Querdrahtabstand : 100 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 5110 mm² Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 2081, blaupassiviert
