Niedax Hängestiel HUF 50/400

Hängestiel- und Wandausleger, standard, zur Wand- und Hängestielmontage, einschließlich galvanisch verzinkten anteilmäßigem Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Der Einsatz des KTA... im Funktionserhalt ist nur in Verbindung mit KAWG 12 zu verwenden! VDE zertifiziert! Abmessungen (ca. Maße) Auflagehöhe H : 55 mm Auflagelänge L : 210 mm Tragfähigkeit F bei L/2 : 2,5 kN im System geprüft Werkstoff Ausleger : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

Ausleger, mittelschwer, zur Hängestielmontage, einschließlich anteilmäßigen Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Die aktuellen Belastungswerte beziehen sich auf die Befestigung des Auslegers am Hängestiel mit nur einer Schraube. VDE zertifiziert! für Hängestiel : HUF 50/... HDUF 50/... Abmessungen (ca. Maße) Auflagehöhe H : 83 mm Auflagelänge L : 405 mm Tragfähigkeit F bei L/2 : 1,2 kN im System geprüft Werkstoff Ausleger : Stahl, bandverzinkt nach DIN EN 10346Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

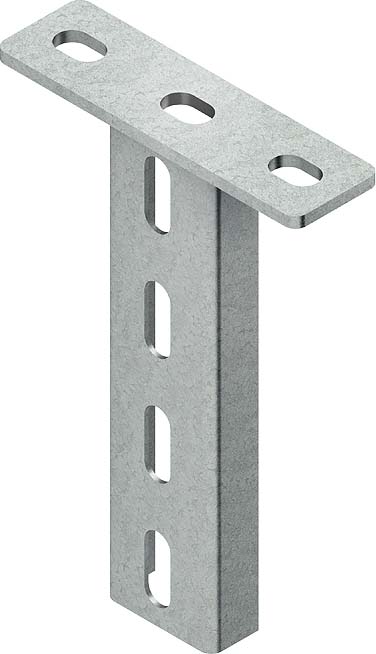

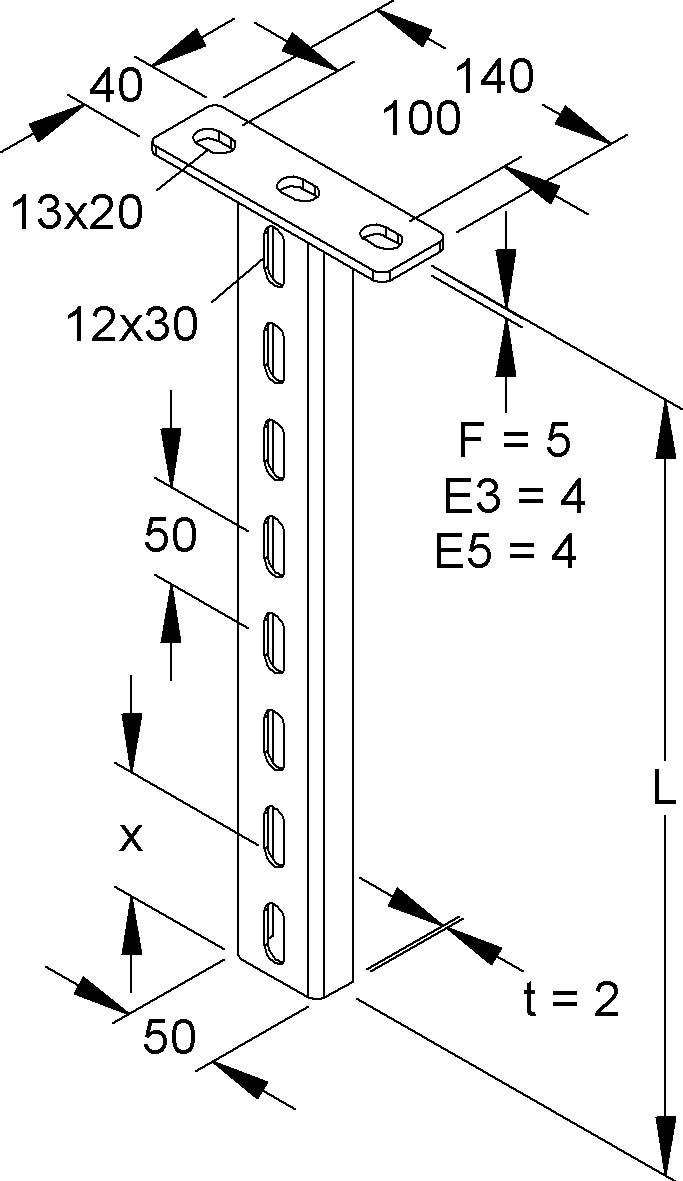

Hängestiel, U-Profil mit angeschweißter Kopfplatte, System HUF 50/..., für Ausleger zur ein- und beidseitigen Verlegung, beidseitige Anordnung der Ausleger horizontal auf gleicher Höhe mittels Distanzstück UD 24 möglich. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! VDE zertifiziert! für Ausleger : KTUL... KTUM... für Doppelausleger : KTDL... für Zentralabhängung : ZKU... = 400 mm Länge für Ausleger : KTUG... = 400 mm Länge (Funktionserhalt) für Ausleger : KTU... = 400 mm Länge in Verbindung mit Konsolenadapter KAWG 12 (Funktionserhalt) Abmessungen (ca. Maße) Kopfplatte L x B x t : 140 x 40 x 5 mm Befestigungslochung : 13 x 20 mm mittiger Abstand : 100 mm U-Profil : 50 x 22 x 2 mm Profillochung, einreihig : 12 x 30 mm mittiger Abstand : 50 mm Gesamtlänge L : 501 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

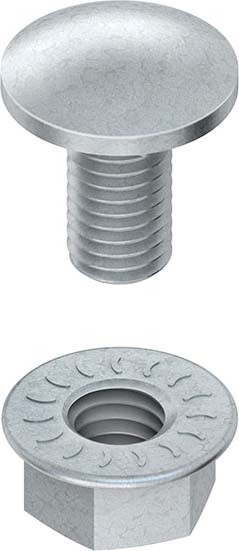

Flachrundschraube ähnlich DIN 603, inklusive verzahnter Flanschmutter nach DIN EN 1661. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) Gewinde : M 10 Länge L : 25 mm Festigkeitsklasse : 8.8 Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

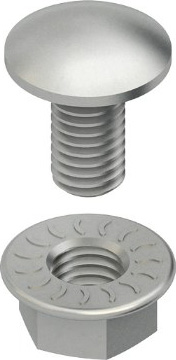

Flachrundschraube ähnlich DIN 603, inklusive verzahnter Flanschmutter nach DIN EN 1661. Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) Gewinde : M 6 Länge L : 16 mm Festigkeitsklasse : 4.8 Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

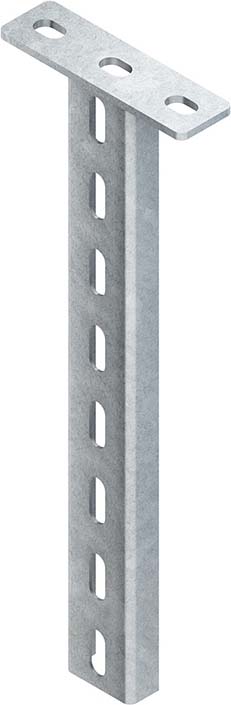

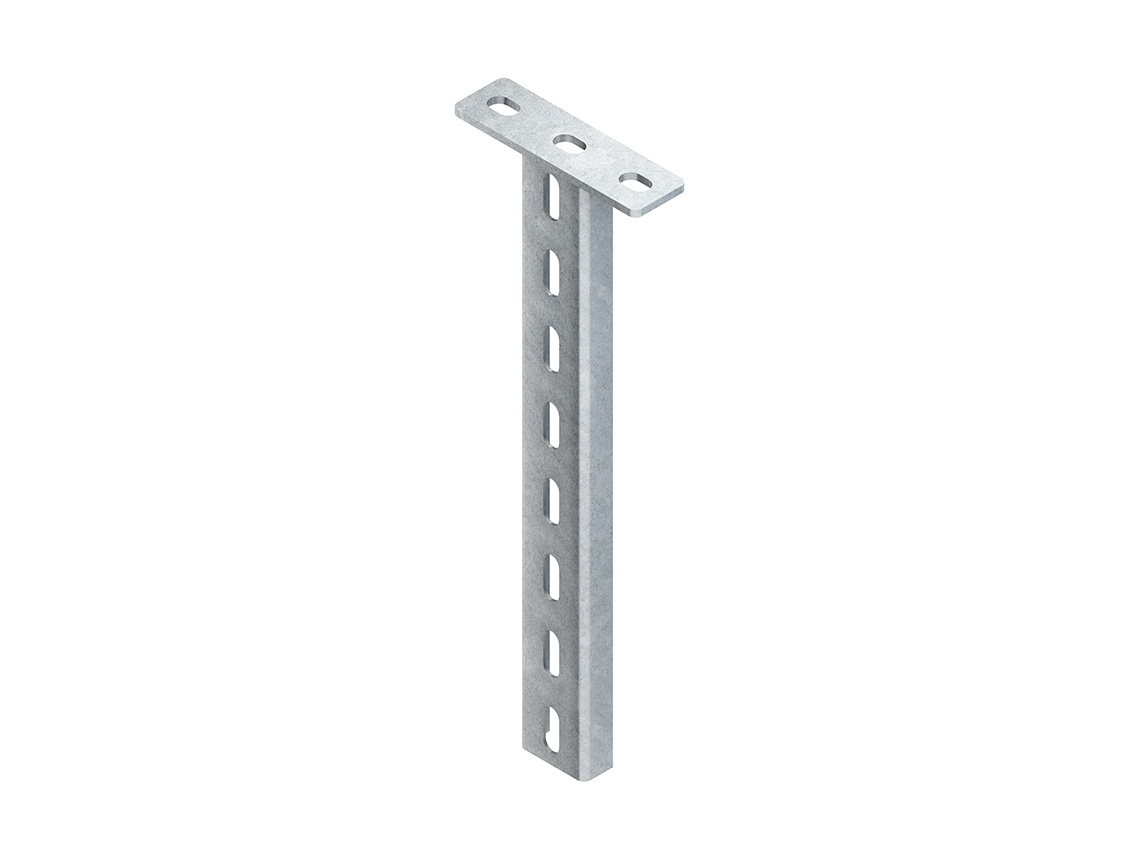

Hängestiel, 3-seitig gelochtes U-Profil mit angeschweißter Kopfplatte, System HU 4530/..., für Ausleger zur ein-/zwei- und dreiseitigen Verlegung, um die Verformung des Hängestielprofils bei der Montage von Ausleger zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 45.30 F mit Sechskantschraube zu berücksichtigen, bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. für Ausleger : KTAL... KTAM... = 400 mm KTA... = 400 mm Abmessungen (ca. Maße) Kopfplatte L x B x t : 130 x 40 x 5 mm Befestigungslochung : 11 x 20 mm mittiger Abstand : 100 mm Kopfplattenlochung mittig : 11 x 20 mm 15 mm vom Seitenrand U-Profil : 43,5 x 29,5 x 29,5 mm Materialstärke t : 2 mm Abstand dreiseitige Profillochung zur Kopfplatte : 125 mm dreiseitige Profillochung, einreihig : 11 x 30 mm mittiger Abstand : 50 mm Gesamtlänge L : 905 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung
