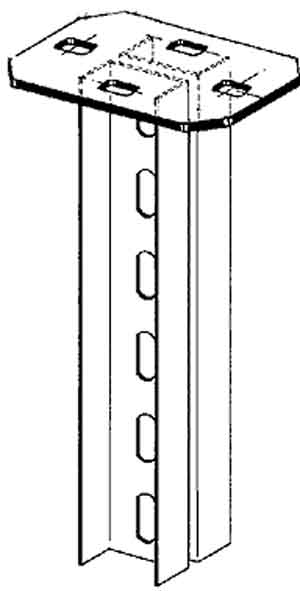

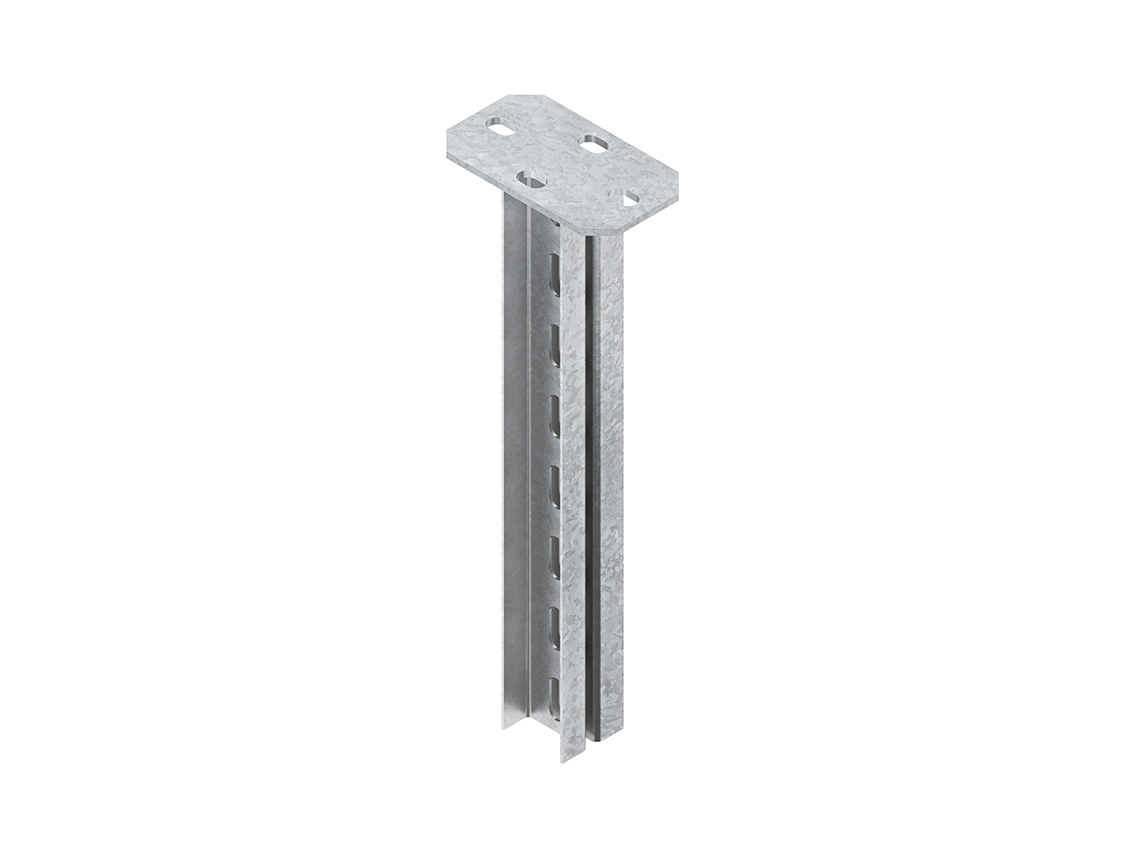

Niedax Hängestiel HDUF 50/200
Nur 5 auf Lager!
ggf. Abbildung ähnlich
10,97 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2000514382
Hersteller:
Niedax
Hersteller-Nr.:
HDUF 50/200
EAN:
4013339172702
Versandart:
Paket
Hersteller Typ
HDUF 50/200
Produktinformationen "Niedax Hängestiel HDUF 50/200"
Hängestiel, doppel U-Profil mit angeschweißter Kopfplatte, System HDUF 50/..., für Ausleger zur ein- und beidseitigen Verlegung, beidseitige Anordnung der Ausleger nur höhenversetzt möglich. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. Achtung: Eingeschränktes Platzangebot zur Kabelrinnenbestückung (Länge des Hängestiels abzüglich Höhe des Auslegers)! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! für Ausleger : KTUM... = 400 mm Länge KTU... = 600 mm Länge für Ausleger : KTUG... = 400 mm Länge (Funktionserhalt) für Ausleger : KTU... = 400 mm Länge in Verbindung mit Konsolenadapter KAWG 12 (Funktionserhalt) Abmessungen (ca. Maße) Kopfplatte L x B x t : 140 x 80 x 5 mm Befestigungslochung : 13 x 20 mm mittiger Abstand : 100 mm U-Profil (doppelt mit 6 mm Abstand) : 50 x 22 x 2 mm Profillochung, einreihig : 12 x 30 mm mittiger Abstand : 50 mm Gesamtlänge L : 201 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Unter nachfolgenden Links finden Sie weitere Informationen:

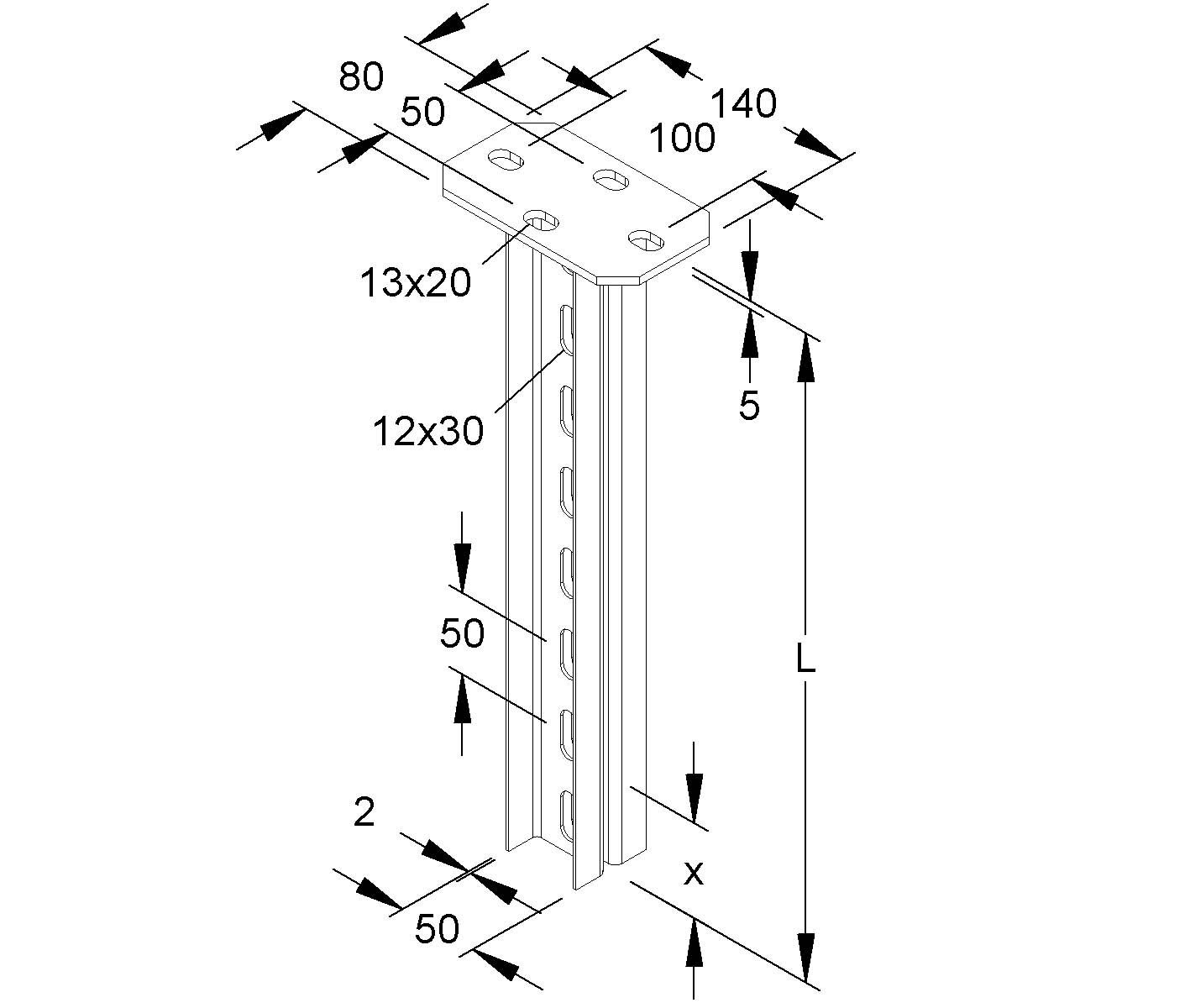

Maßzeichnung
Unter nachfolgenden Links finden Sie weitere Informationen:
Maßzeichnung
Eigenschaften "Niedax Hängestiel HDUF 50/200"
| Ausführung: | U-Profil doppelseitig |
|---|---|
| EAN: | 4013339172702 |
| Einsatztemperatur: | -20..120 °C |
| Geeignet für Funktionserhalt: | ja |
| Gewicht: | 0,96536 kg |
| Länge: | 201 mm |
| Markenname: | Niedax |
| Oberflächenschutz: | feuerverzinkt |
| Profilbreite: | 49 mm |
| Profilhöhe: | 50 mm |
| Rostfreier Stahl, gebeizt: | nein |
| Tragfähigkeit: | 4 kN |
| Typ: | HDUF 50/200 |
| Ursprungsland: | DE |
| Werkstoff: | Stahl |
| Werkstoffgüte: | sonstige |
| Zolltarifnummer: | 73089059 |
