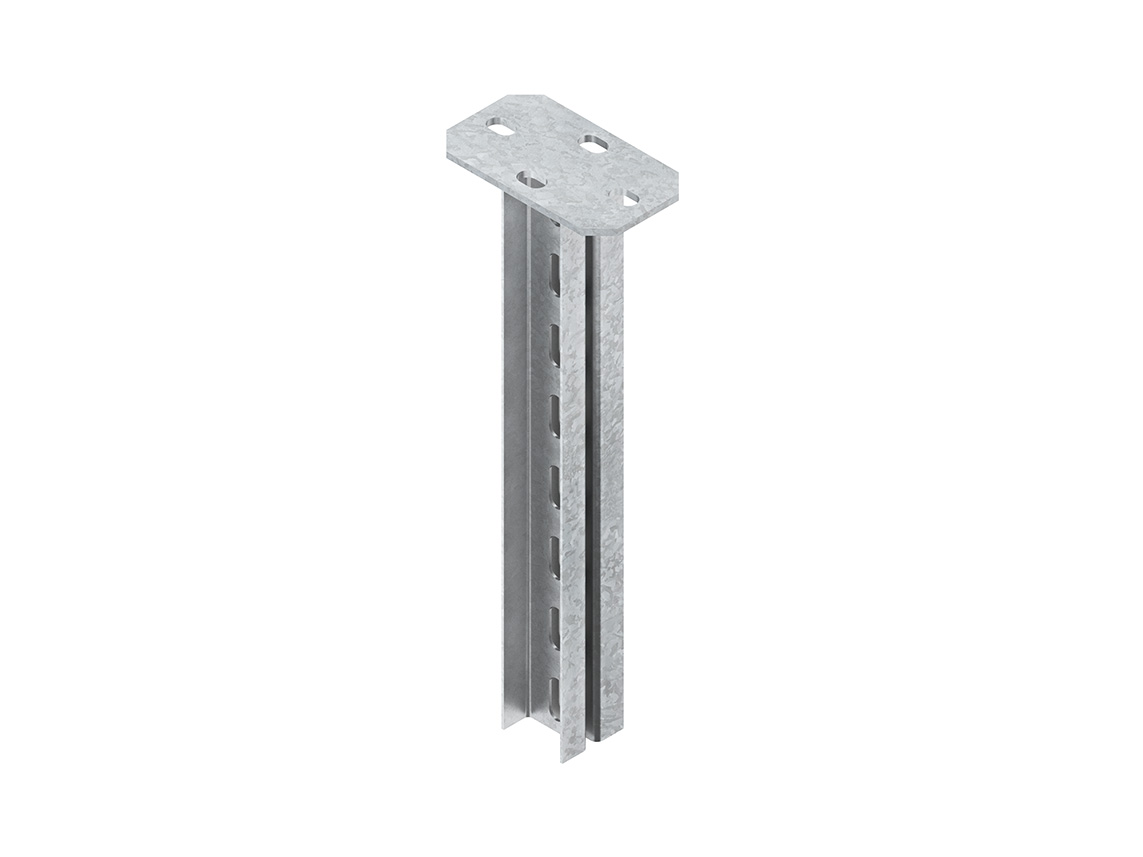

Niedax Hängestiel HDUF 50/1000

Niedax

ggf. Abbildung ähnlich

55,02 €*

Inhalt: 1 STK

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit 1-3 Werktage

Produktnummer: 2000514390

Hersteller: Niedax

Hersteller-Nr.: HDUF 50/1000

EAN: 4013339173600

Versandart: Paket

Hersteller Typ HDUF 50/1000

Produktinformationen "Niedax Hängestiel HDUF 50/1000"

Hängestiel, doppel U-Profil mit angeschweißter Kopfplatte, System HDUF 50/..., für Ausleger zur ein- und beidseitigen Verlegung, beidseitige Anordnung der Ausleger nur höhenversetzt möglich. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! für Ausleger : KTUM... = 400 mm Länge KTU... = 600 mm Länge für Ausleger : KTUG... = 400 mm Länge (Funktionserhalt) für Ausleger : KTU... = 400 mm Länge in Verbindung mit Konsolenadapter KAWG 12 (Funktionserhalt) Abmessungen (ca. Maße) Kopfplatte L x B x t : 140 x 80 x 5 mm Befestigungslochung : 13 x 20 mm mittiger Abstand : 100 mm U-Profil (doppelt mit 6 mm Abstand) : 50 x 22 x 2 mm Profillochung, einreihig : 12 x 30 mm mittiger Abstand : 50 mm Gesamtlänge L : 1005 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Unter nachfolgenden Links finden Sie weitere Informationen:

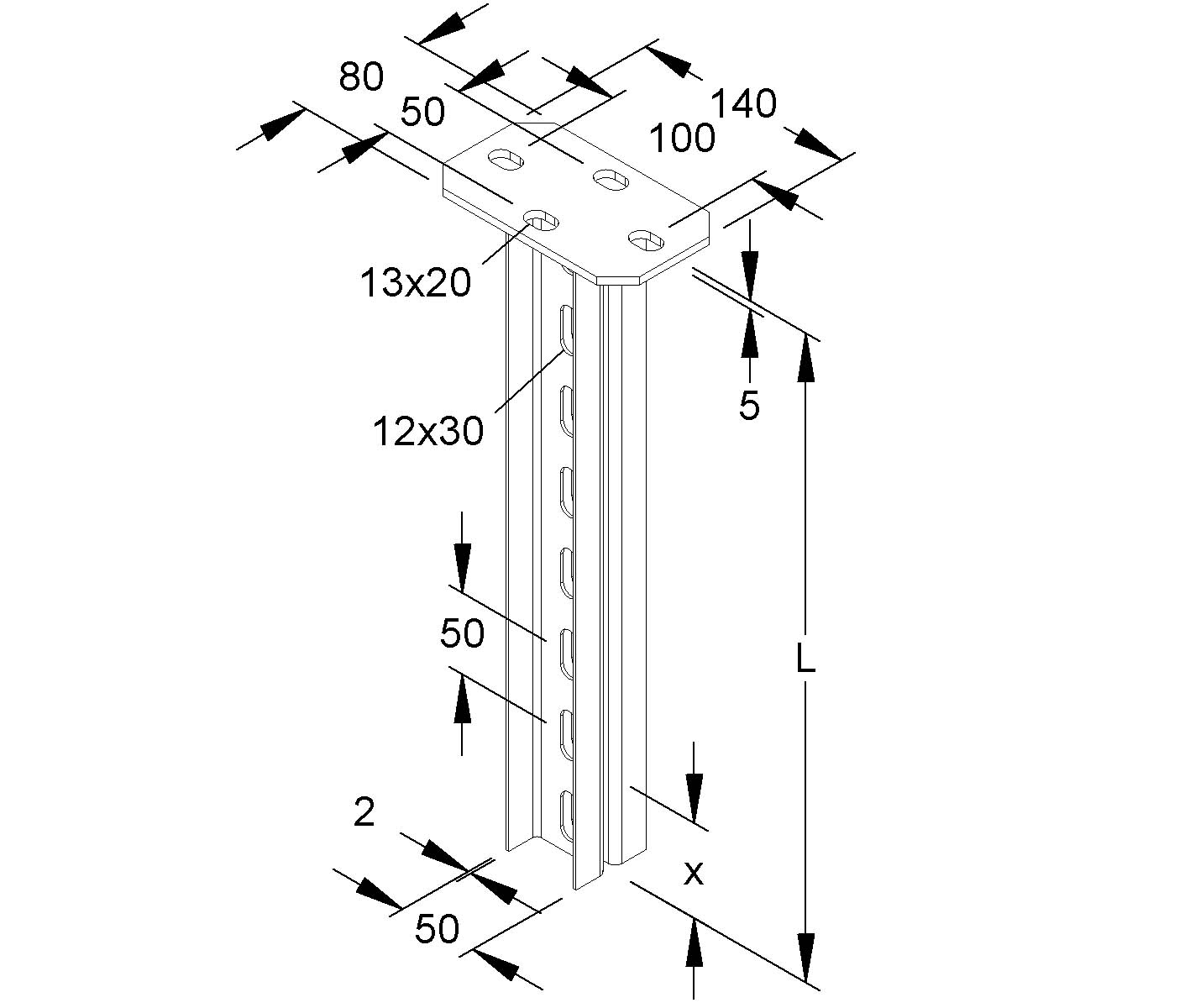

Maßzeichnung

Eigenschaften "Niedax Hängestiel HDUF 50/1000"

Ausführung:	U-Profil doppelseitig
EAN:	4013339173600
Einsatztemperatur:	-20..120 °C
Geeignet für Funktionserhalt:	ja
Gewicht:	3,18472 kg
Länge:	1005 mm
Markenname:	Niedax
Oberflächenschutz:	feuerverzinkt
Profilbreite:	49 mm
Profilhöhe:	50 mm
Rostfreier Stahl, gebeizt:	nein
Tragfähigkeit:	4 kN
Typ:	HDUF 50/1000
Ursprungsland:	DE
Werkstoff:	Stahl
Werkstoffgüte:	sonstige
Zolltarifnummer:	73089059

Hersteller "Niedax"

Weiterführende Links des Herstellers

Hersteller-Webseite

Verwandte Artikel

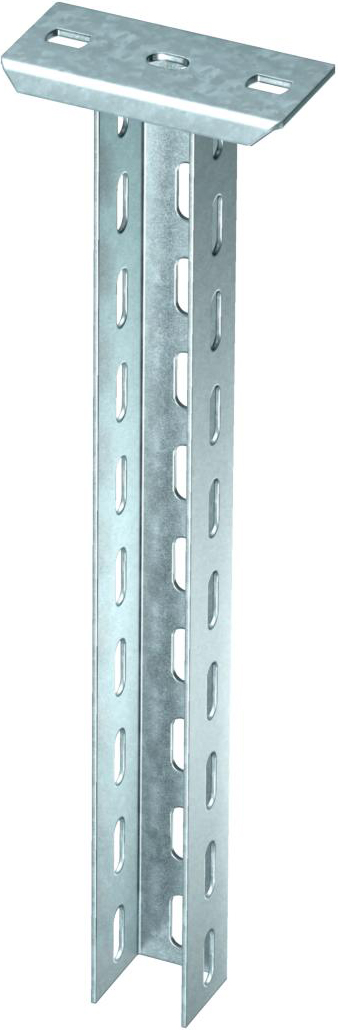

OBO Bettermann Vertr U-Stiel m.Kopfplatte 1000mm US 5 K 100 FT
