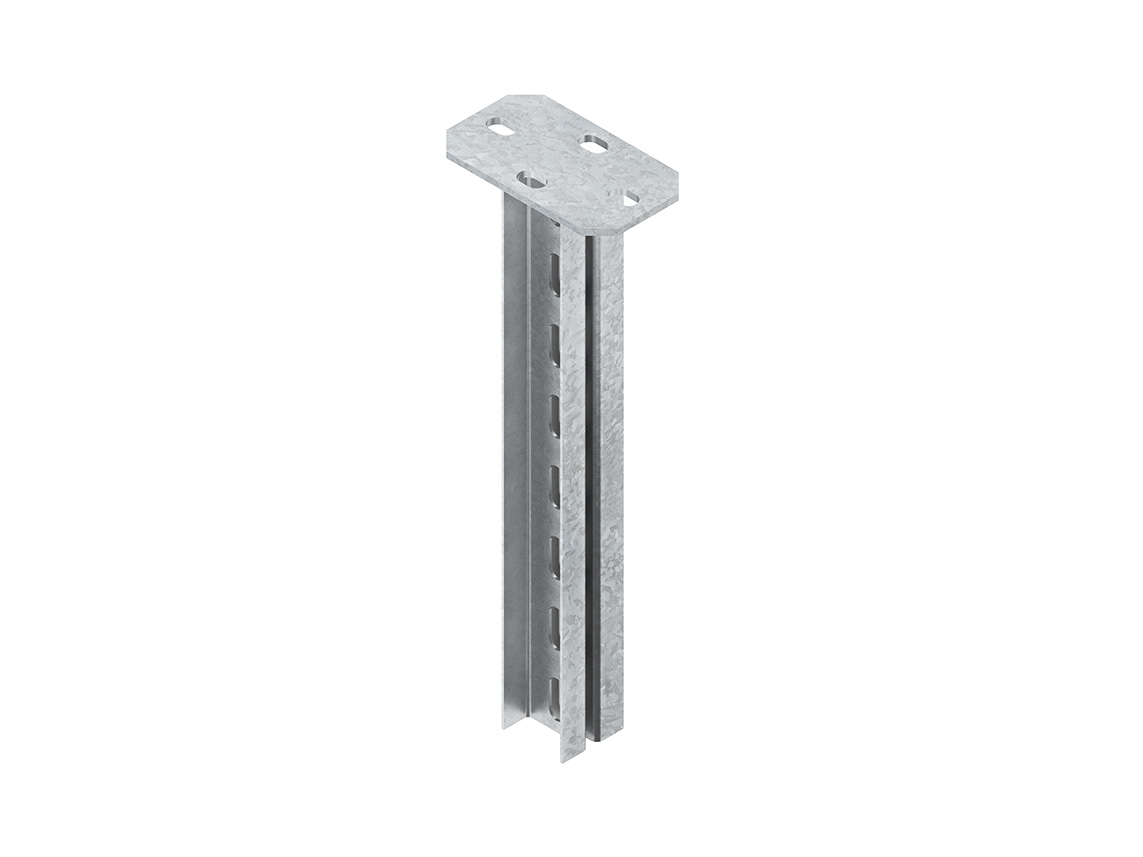

Niedax Hängestiel 600mm 50x22mm HDUF 50/600
ggf. Abbildung ähnlich
19,01 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2000514386
Hersteller:
Niedax
Hersteller-Nr.:
HDUF 50/600
EAN:
4013339173204
Versandart:
Paket
Hersteller Typ
HDUF 50/600
Produktinformationen "Niedax Hängestiel 600mm 50x22mm HDUF 50/600"
Hängestiel, doppel U-Profil mit angeschweißter Kopfplatte, System HDUF 50/..., für Ausleger zur ein- und beidseitigen Verlegung, beidseitige Anordnung der Ausleger nur höhenversetzt möglich. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! für Ausleger : KTUM... = 400 mm Länge KTU... = 600 mm Länge für Ausleger : KTUG... = 400 mm Länge (Funktionserhalt) für Ausleger : KTU... = 400 mm Länge in Verbindung mit Konsolenadapter KAWG 12 (Funktionserhalt) Abmessungen (ca. Maße) Kopfplatte L x B x t : 140 x 80 x 5 mm Befestigungslochung : 13 x 20 mm mittiger Abstand : 100 mm U-Profil (doppelt mit 6 mm Abstand) : 50 x 22 x 2 mm Profillochung, einreihig : 12 x 30 mm mittiger Abstand : 50 mm Gesamtlänge L : 601 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
Eigenschaften "Niedax Hängestiel 600mm 50x22mm HDUF 50/600"
| Ausführung: | U-Profil doppelseitig |
|---|---|
| EAN: | 4013339173204 |
| Einsatztemperatur: | -20..120 °C |
| Geeignet für Funktionserhalt: | ja |
| Gewicht: | 2,0691 kg, 2,08098 kg |
| Herstellerartikelnummer: | HDUF 50/600 |
| Länge: | 601 mm |
| Markenname: | Niedax |
| Oberflächenschutz: | feuerverzinkt |
| Profilbreite: | 49 mm |
| Profilhöhe: | 50 mm |
| Rostfreier Stahl, gebeizt: | nein |
| Tragfähigkeit: | 4 kN |
| Ursprungsland: | DE |
| Werkstoff: | Stahl |
| Werkstoffgüte: | sonstige |
| Zolltarifnummer: | 73089059 |
