Niedax GR-Profilklemme Stahl, bandverzinkt GRKHV 173 S
ggf. Abbildung ähnlich
17,35 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2005516598
Hersteller:
Niedax
Hersteller-Nr.:
GRKHV 173 S
EAN:
4013339166381
Versandart:
Paket
Hersteller Typ
GRKHV 173 S
Produktinformationen "Niedax GR-Profilklemme Stahl, bandverzinkt GRKHV 173 S"
Gitterrinnen-Befestigungsklemme, horizontal/vertikal, zur Befestigung von Gitterrinnen an horizontalen und vertikalen Stahlträgerflanschen, eine wechselseitige Anordnung der Hakenschrauben gewährleistet eine sichere Befestigung der Gitterrinne an der Gitterrinnen-Befestigungsklemme, eine rechtwinklige Aussparung in den Schenkeln ermöglicht eine Anbringung an runden Stützenprofilen oder eine Montage von Kabelschutzrohren = Ø 30 mm, bei horizontaler Montage kann eine zusätzliche Abhängung mittels Gewindestab M 10/... an der Befestigungsklemmenspitze durch eine Lochung Ø 11 mm erfolgen, stirnseitig kann überdies eine Schraubabstandsschelle SASS 30 befestigt werden, durch Auslässe in der horizontalen Auflagefläche besteht die Möglichkeit zur Montage von bis zu 4 Bügelschellen B(K) 12 - 90 (je nach Größe) in Registerverlegung, einschließlich anteilmäßigen Befestigungszubehör. Verwendung für Gitterrinnen : GR... GRS... GRL... GRCI... MTC...100 - ... MTCG ... Abmessungen (ca. Maße) Gesamtlänge L : 173 mm Auflagelänge L1 : 148 mm Stahlträgerflanschstärke : = 20 mm Tragfähigkeit F1 horizontal bei L 1/2 : 0,6 kN Tragfähigkeit F2 vertikal bei L 1/2 : 0,9 kN Schraubenanzugsmoment : 4 Nm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Unter nachfolgenden Links finden Sie weitere Informationen:

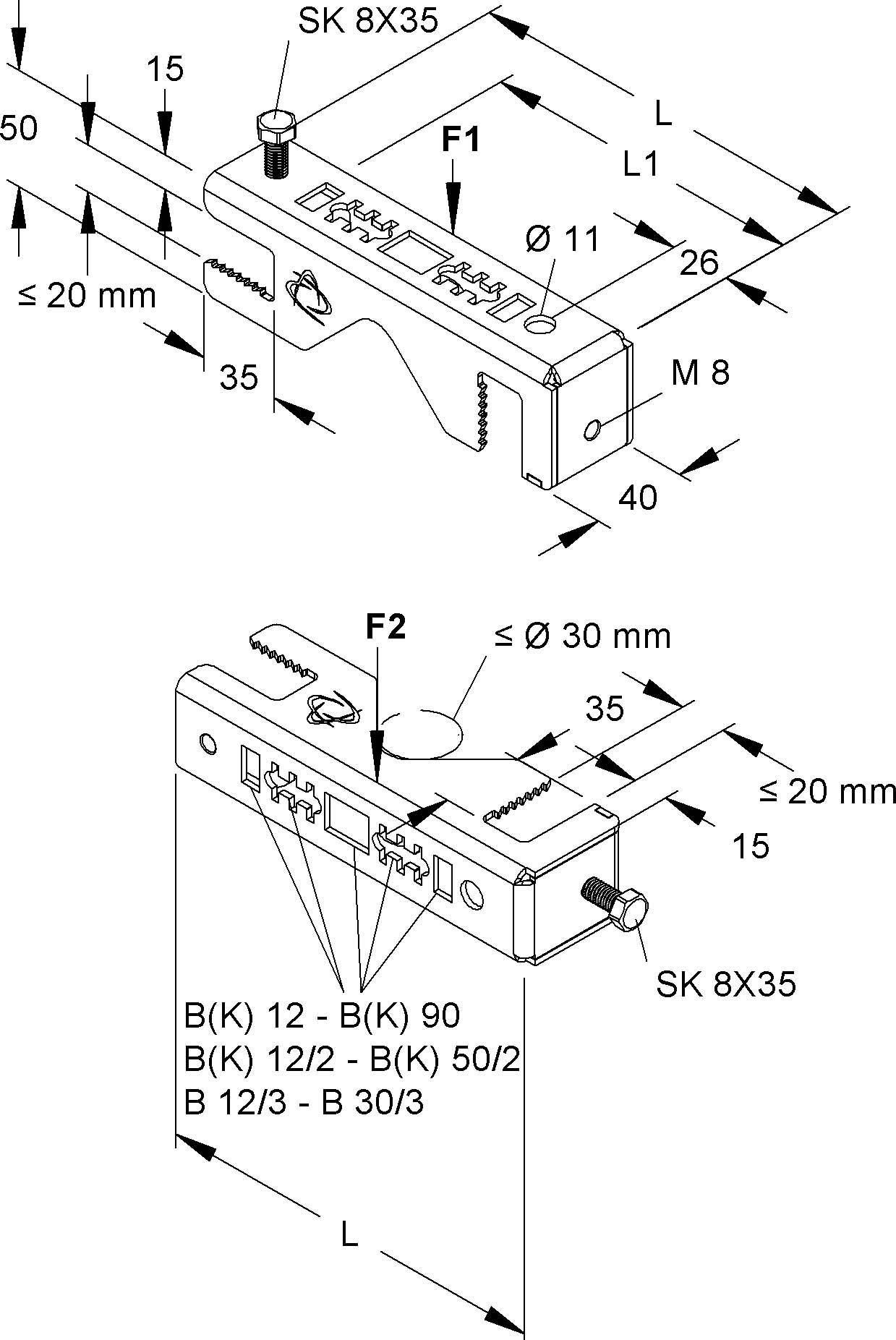

Strichzeichnung 1
Montageanleitung 2
Unter nachfolgenden Links finden Sie weitere Informationen:
Strichzeichnung 1
Montageanleitung 2
Eigenschaften "Niedax GR-Profilklemme Stahl, bandverzinkt GRKHV 173 S"
| Anschlussart/-bauteil: | Gewinde |
|---|---|
| Befestigungsart: | schrauben |
| EAN: | 4013339166381, 4013339166381 |
| Geeignet für Flanschstärke: | 0..20 mm |
| Gewindemaß (metrisch): | 8 |
| Herstellerartikelnummer: | GRKHV 173 S |
| Markenname: | Niedax |
| Markenname: | Niedax |
| Oberflächenschutz: | bandverzinkt |
| Rohr-/Kabeldurchmesser: | 0..30 mm |
| Scharnierend: | nein |
| Scharnier justierbar: | nein |
| Typ: | GRKHV 173 S |
| Typ: | GRKHV 173 S |
| Ursprungsland: | DE |
| Ursprungsland: | DE |
| Werkstoff: | Stahl |
| Werkstoffgüte: | sonstige |
| Zolltarifnummer: | 73089059 |
| Zolltarifnummer: | 73089059 |
