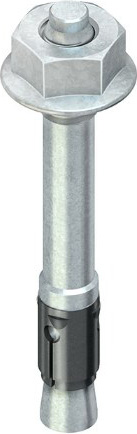

Niedax Durchsteckanker DAM 6X5
> 500 lagernd
ggf. Abbildung ähnlich
0,91 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2000513716
Hersteller:
Niedax
Hersteller-Nr.:
DAM 6X5
EAN:
4013339158126
Versandart:
Paket
Hersteller Typ
DAM 6X5
Produktinformationen "Niedax Durchsteckanker DAM 6X5"
Durchsteckanker mit metrischem Anschlußgewinde M 6, einschließlich galvanisch verzinkter Flanschmutter. Zulässige Lasten für zentrischen Zug, Querlast und Schrägzug unter jedem Winkel sowie Ankerkennwerte und BauteilAbmessungen für Betonfestigkeitsklassen = B 25 bzw. C 20/25 und = B 55 bzw. C 50/60. Bei der Bemessung ist der gesamte Zulassungsbescheid Nr.: ETA-18/0541 zu beachten! Für den Außenbereich empfehlen wir Durchsteckanker aus Edelstahl! Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Anwendungsbereich : Der Anker darf als Mehrfachbefestigung für die Verankerung leichter Deckenbekleidungen und Unterdecken nach DIN 18168, sowie für statisch vergleichbare Verankerungen bis 1 kN/m² - auch in der aus Lastspannungen erzeugten Zugzone - verwendet werden. Setzen des Durchsteckankers, dass die effektive Verankerungstiefe eingehalten wird. Die Übereinstimmung wird sichergestellt mit der Einhaltung der zulässigen Anbauteildicke (Klemmbereich). Technische Angaben Anschlußgewinde : M 6 Gesamtlänge L : 50 mm Bohrnenn-Ø : 6 mm Klemmbereich t fix : = 5 mm effektive Verankerungstiefe h ef : 30 mm empfohlenes Drehmoment : 4 Nm Schlüsselweite : 10 Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 19598/4042, blaupassiviert Zulassungs-Nr. : ETA-18/0541 DoP NI001
Unter nachfolgenden Links finden Sie weitere Informationen:

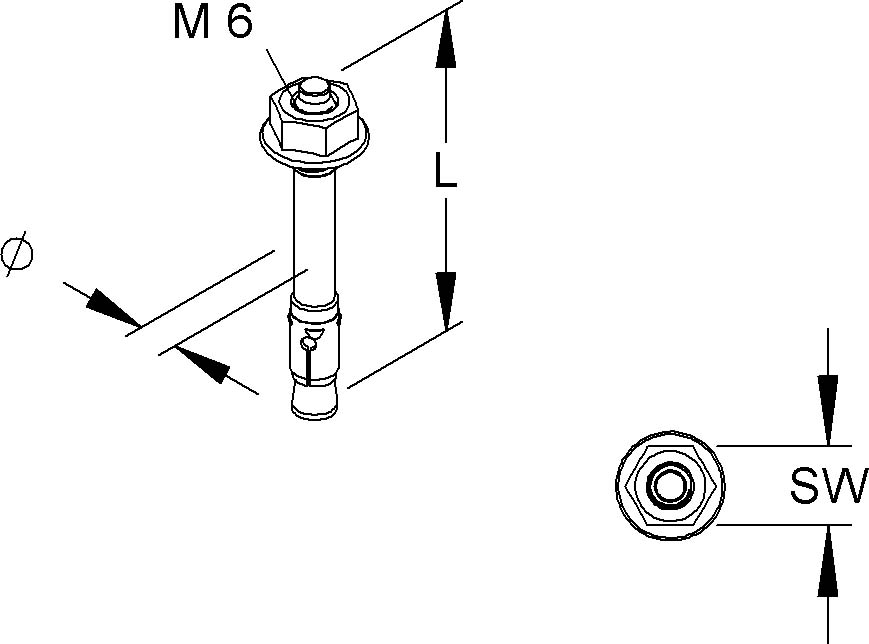

Maßzeichnung
Unter nachfolgenden Links finden Sie weitere Informationen:
Maßzeichnung
Eigenschaften "Niedax Durchsteckanker DAM 6X5"
| Ausführung: | Einschlag |
|---|---|
| Befestigungsvorrichtung: | sonstige |
| Bohrlochdurchmesser: | 6 mm |
| Durchsteckmontage: | ja |
| EAN: | 4013339158126 |
| Geeignet für Beton: | ja |
| Geeignet für Naturstein: | nein |
| Gewindeart: | metrisch |
| Gewindemaß (metrisch): | 6 |
| Herstellerartikelnummer: | DAM 6X5 |
| Länge: | 40 mm |
| Markenname: | Niedax |
| Max. Klemmdicke: | 5 mm |
| Min. Bohrlochtiefe: | 50 mm |
| Mit Zulassung: | ja |
| Oberflächenschutz: | galvanisch/elektrolytisch verzinkt |
| Schlüsselweite: | 10 mm |
| Selbstbohrend: | nein |
| Ursprungsland: | DE |
| Vorsteckmontage: | nein |
| Werkstoff der Hülse: | Stahl |
| Werkstoffgüte der Hülse: | sonstige |
| Zolltarifnummer: | 73170080 |
| Zul. Last Zugzone: | 1,4 kN |
Verwandte Artikel

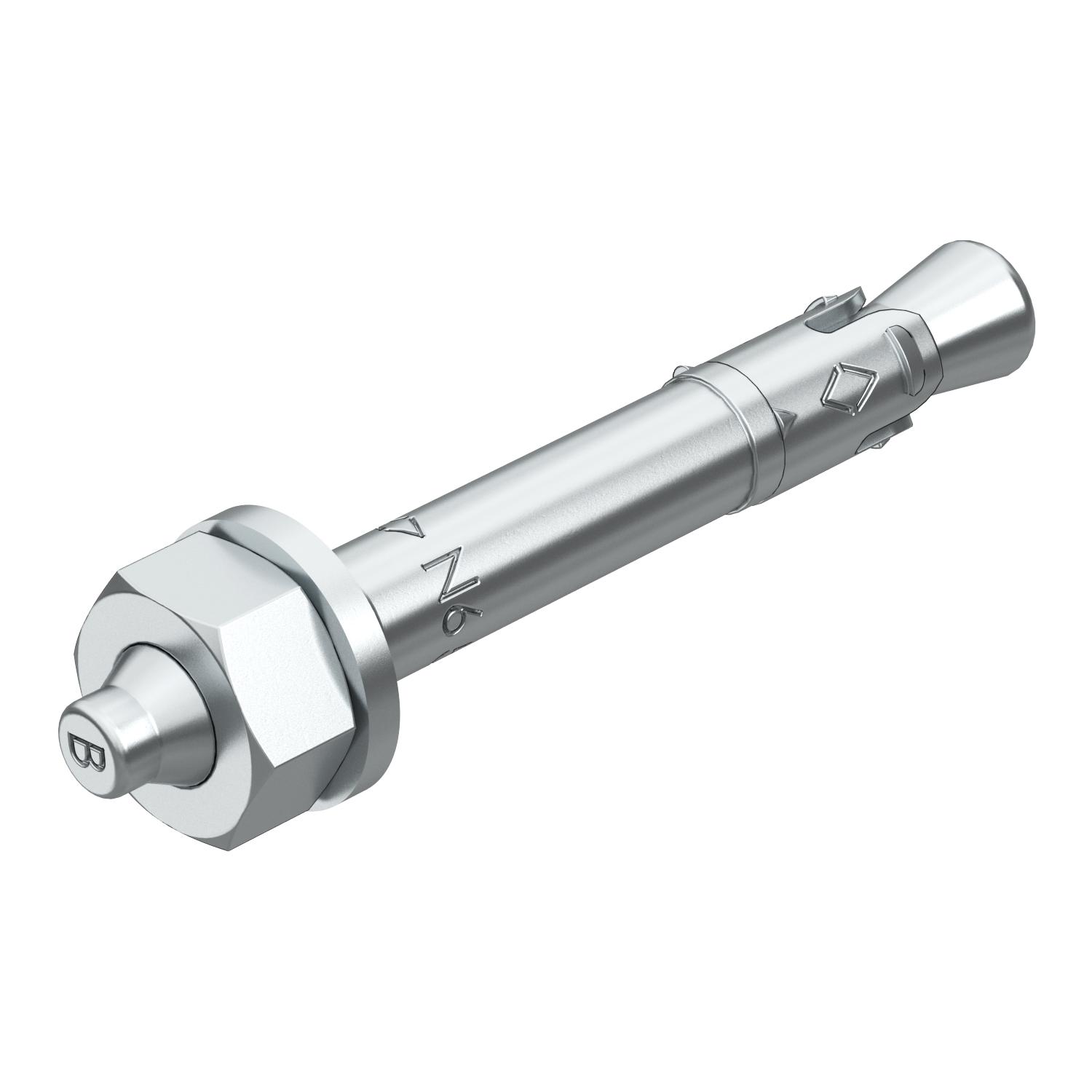

100 STK OBO Bettermann Vertr Nagelanker 6x49mm N 6-5-10/49
