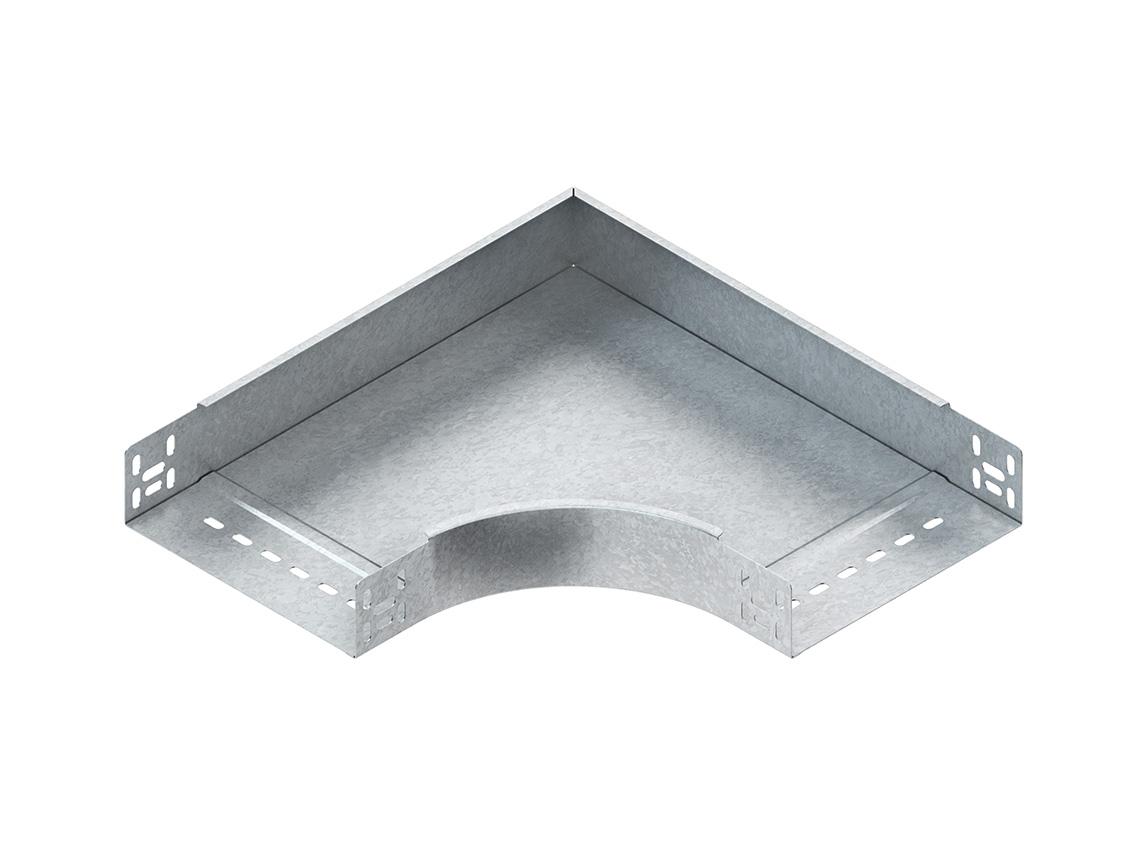

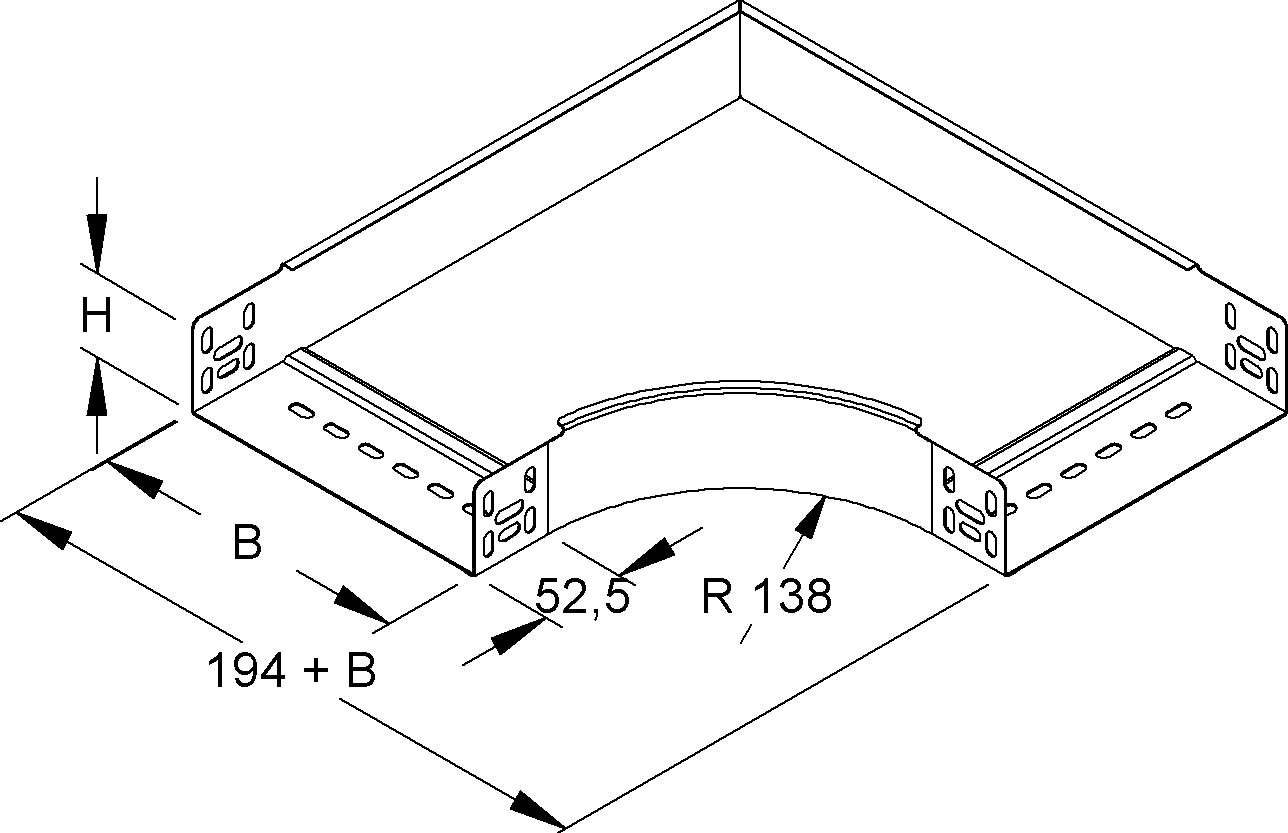

Niedax Bogen RES 60.200

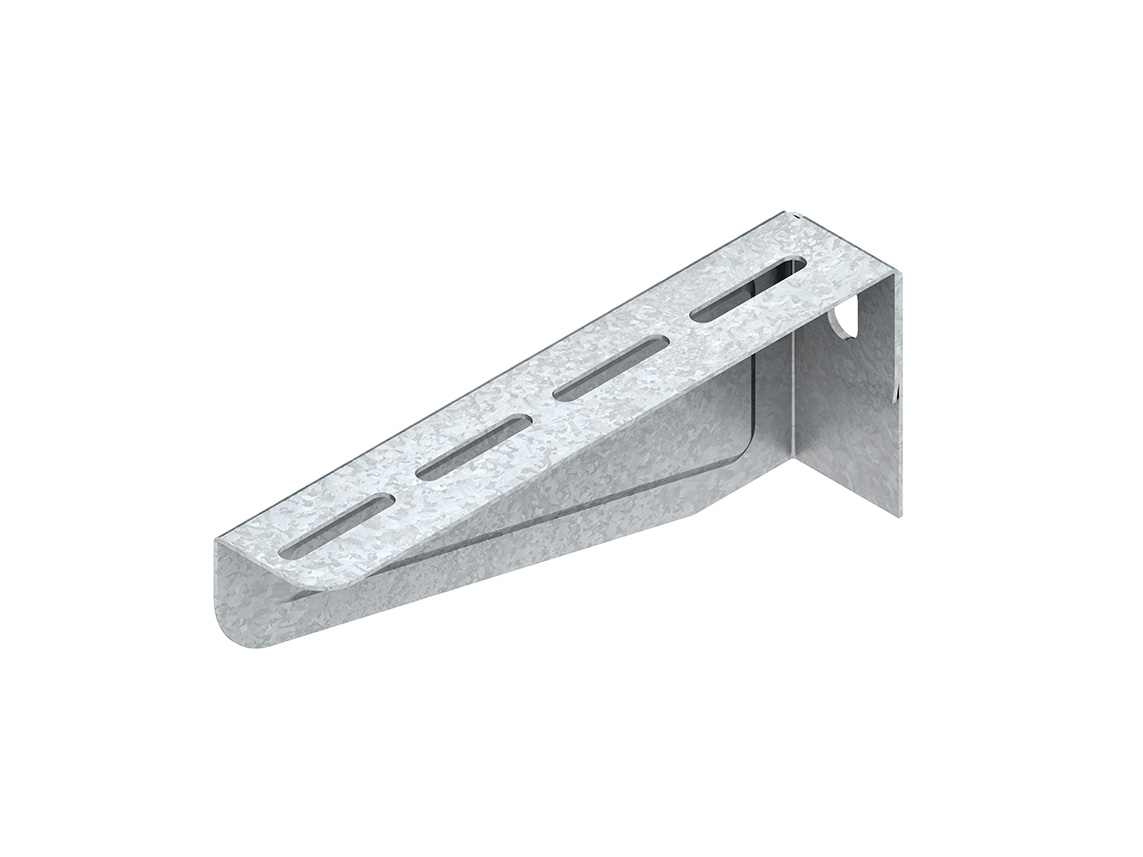

Hängestiel- und Wandausleger, mittelschwer, zur Wand- und Hängestielmontage, einschließlich anteilmäßigen Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. VDE zertifiziert! Abmessungen (ca. Maße) Auflagehöhe H : 80 mm Auflagelänge L : 210 mm Tragfähigkeit F bei L/2 : 1,2 kN im System geprüft Werkstoff Ausleger : Stahl, bandverzinkt nach DIN EN 10346Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

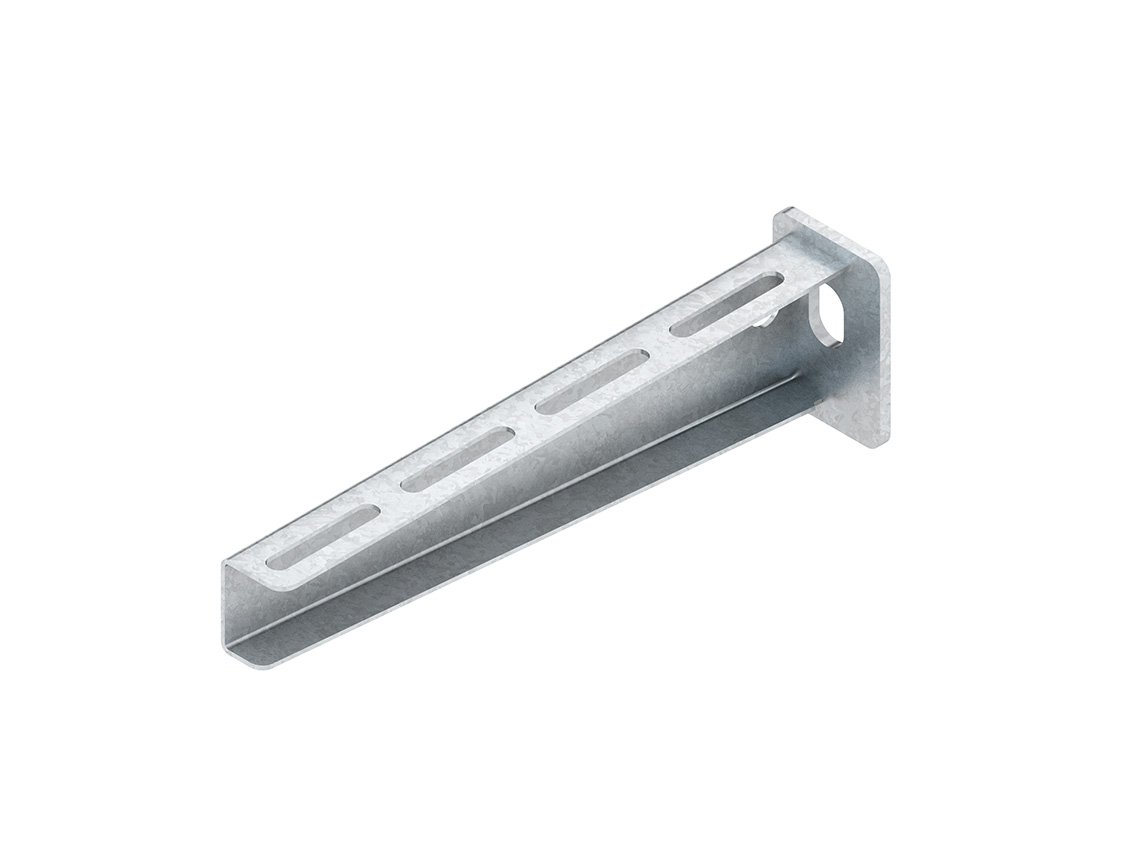

Hängestiel- und Wandausleger, standard, zur Wand- und Hängestielmontage, einschließlich galvanisch verzinkten anteilmäßigem Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Der Einsatz des KTA... im Funktionserhalt ist nur in Verbindung mit KAWG 12 zu verwenden! VDE zertifiziert! Abmessungen (ca. Maße) Auflagehöhe H : 55 mm Auflagelänge L : 210 mm Tragfähigkeit F bei L/2 : 2,5 kN im System geprüft Werkstoff Ausleger : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

Hängestiel- und Wandausleger, standard, zur Wand- und Hängestielmontage, einschließlich galvanisch verzinkten anteilmäßigem Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Zur Verwendung im Funktionserhalt (KTA 100-400) bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) (KTA 100-600) bitte Zusatzvorschriften beachten! VDE zertifiziert! Abmessungen (ca. Maße) Auflagehöhe H : 90 mm Auflagelänge L : 510 mm Tragfähigkeit F bei L/2 : 2,5 kN im System geprüft Werkstoff Ausleger : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

Flachrundschraube ähnlich DIN 603, inklusive verzahnter Flanschmutter nach DIN EN 1661. Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) Gewinde : M 6 Länge L : 12 mm Festigkeitsklasse : 4.8 Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 4042, blaupassiviertUnter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

Flachrundschraube ähnlich DIN 603, inklusive verzahnter Flanschmutter nach DIN EN 1661. Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) Gewinde : M 6 Länge L : 12 mm Festigkeitsklasse : 4.8 Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

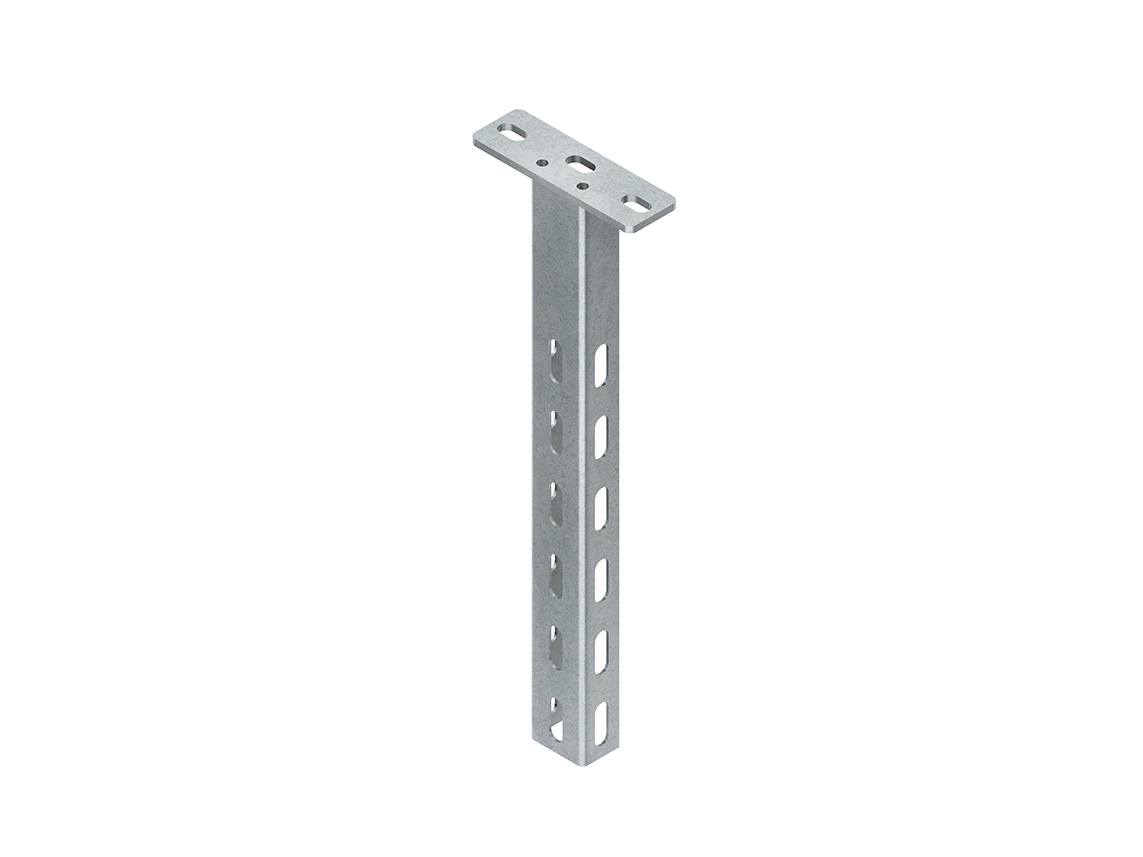

Hängestiel, 3-seitig gelochtes U-Profil mit angeschweißter Kopfplatte, System HU 4530/..., für Ausleger zur ein-/zwei- und dreiseitigen Verlegung, um die Verformung des Hängestielprofils bei der Montage von Ausleger zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 45.30 F mit Sechskantschraube zu berücksichtigen, bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. für Ausleger : KTAL... KTAM... = 400 mm KTA... = 400 mm Abmessungen (ca. Maße) Kopfplatte L x B x t : 130 x 40 x 5 mm Befestigungslochung : 11 x 20 mm mittiger Abstand : 100 mm Kopfplattenlochung mittig : 11 x 20 mm 15 mm vom Seitenrand U-Profil : 43,5 x 29,5 x 29,5 mm Materialstärke t : 2 mm Abstand dreiseitige Profillochung zur Kopfplatte : 123 mm dreiseitige Profillochung, einreihig : 11 x 30 mm mittiger Abstand : 50 mm Gesamtlänge L : 201 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 55 mm.Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Montageanleitung 2Produktdatenblatt 3

Normschiene nach DIN EN 60715, 35 x 15mm, 35mm breit, für Bodenbefestigung, mit Befestigungsschrauben, Abmessungen: 390 x 35 x 15mmUnter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

Abdeckung: PMMA, 2.000 mm, opal. Material: PMMA, Abmessung Profil: L: 2.000 mm x B: 30,3 mm x H: 4,3 mmUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt

Steigetrasse nach DIN EN 61537, für die Wandmontage, mit durchgehend perforierten und profilierten Seitenholmen, mit eingenieteten Sprossen aus C-Profilen mit 18 mm Schlitzweite. Passende Bügelschellen (BU... und BUK...). Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) H x B : 60 x 400 mm Materialstärke Holm : 2 mm Sprossenabstand : 300 mm Seitenholmlochung : 9 x 15 mm mittiger Abstand : 25 mm Bodenlochung : Ø 8,5 mm und Ø 5,4 mm mittiger Abstand : 100 mm und 50 mm Tragfähigkeit bei B/2 : 1,75 kN Lieferlänge L : 3000 mm Transportlänge : 3000 mm + B Nutzbarer Querschnitt : 14200 mm² Werkstoff : Stahl, bandverzinkt nach DIN EN 10346Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

Inneneck aus Grundprofil zu BRS 68x170mm Oberteil 80mm Stahlblech verkehrsweiß.Inneneck aus Grundprofil als Formteil zu Brüstungskanal.Unter nachfolgenden Links finden Sie weitere Informationen:Produktbild
