Niedax Bogen RES 60.100

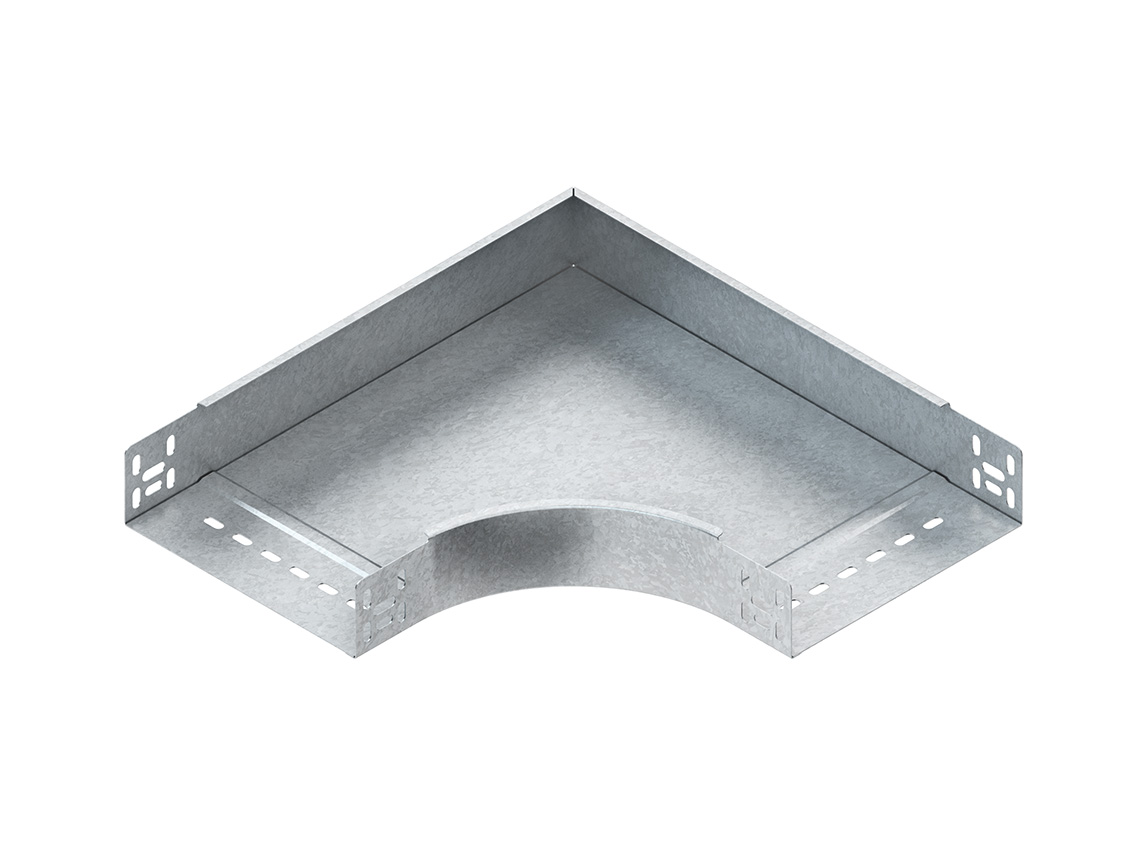

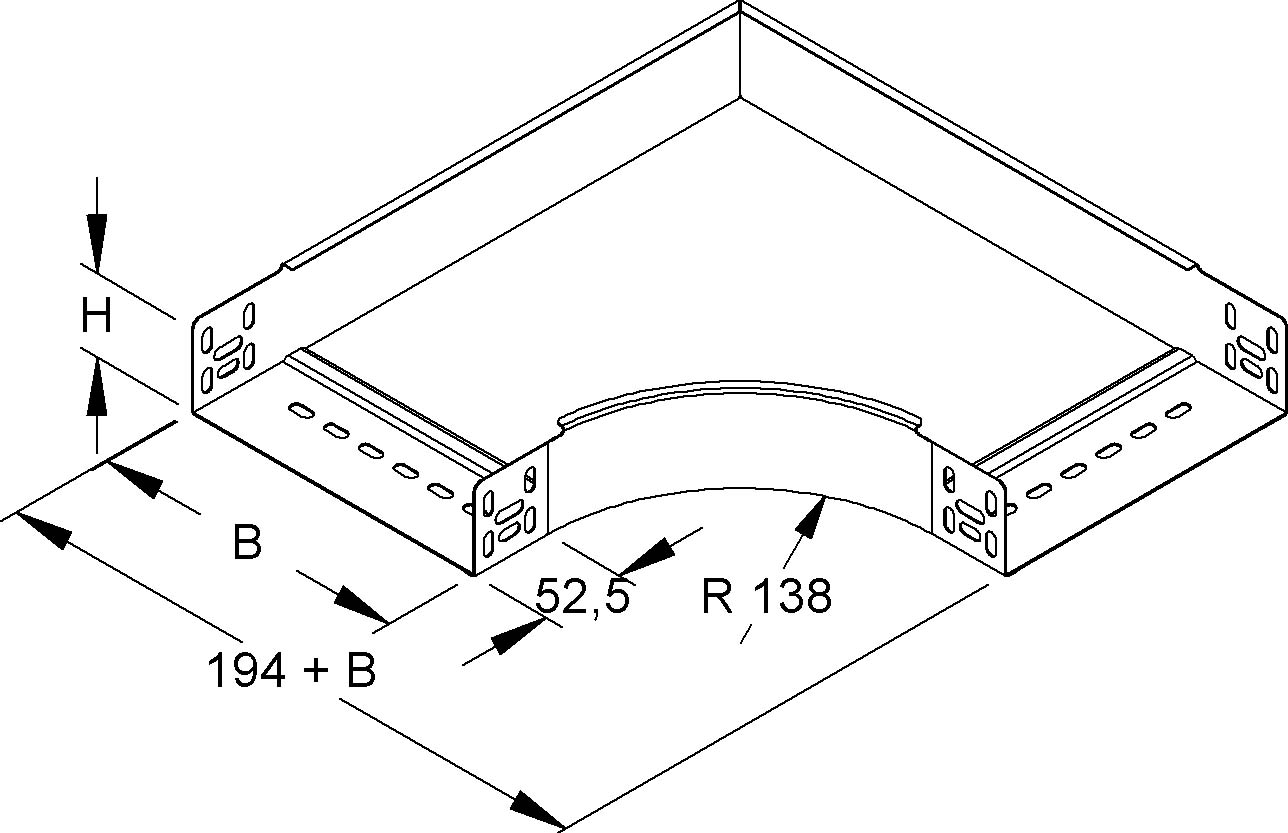

Bogen 90°, mit ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, für Kabelrinnen, zur Herstellung von horizontalen 90° Eckverbindungen, mit integrierten Stoßstellenverbindern, einschließlich anteilmäßigem Befestigungszubehör. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! VDE zertifiziert! für Kabelrinnen : 60 mm Kantenhöhe Abmessungen (ca. Maße) innen H x B : 60 x 202 mm Innenholmradius R : 138 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

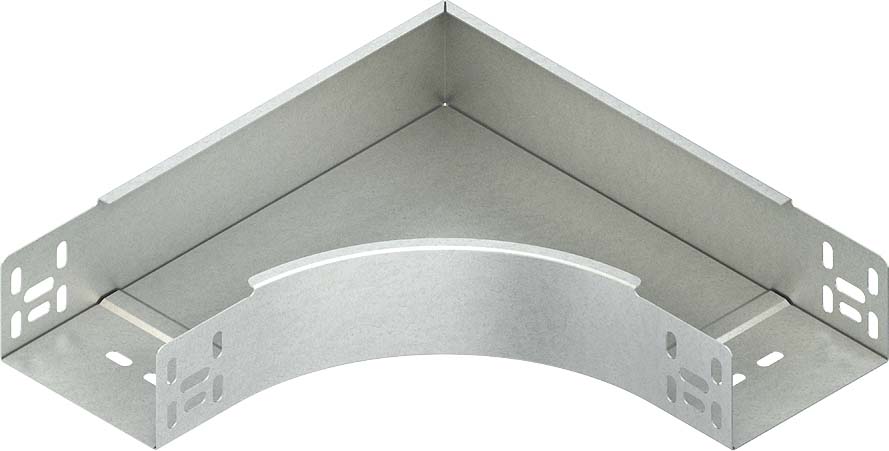

Bogen 90° mit Schnellverbindungs-System. Für alle Kabelrinnentypen mit der Seitenhöhe 60 mm.Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Produktdatenblatt 2

Bogen 90°, mit ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, für Kabelrinnen, zur Herstellung von horizontalen 90° Eckverbindungen, mit integrierten Stoßstellenverbindern, einschließlich anteilmäßigem Befestigungszubehör. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! VDE zertifiziert! für Kabelrinnen : 60 mm Kantenhöhe Abmessungen (ca. Maße) innen H x B : 60 x 302 mm Innenholmradius R : 138 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

Bogen 90°, mit ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, für Kabelrinnen, zur Herstellung von horizontalen 90° Eckverbindungen, mit integrierten Stoßstellenverbindern, einschließlich anteilmäßigem Befestigungszubehör. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! VDE zertifiziert! für Kabelrinnen : 60 mm Kantenhöhe Abmessungen (ca. Maße) innen H x B : 60 x 402 mm Innenholmradius R : 138 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

Bogen 90°, mit ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, für Kabelrinnen, zur Herstellung von horizontalen 90° Eckverbindungen, mit integrierten Stoßstellenverbindern, einschließlich anteilmäßigem Befestigungszubehör. VDE zertifiziert! für Kabelrinnen : 60 mm Kantenhöhe Abmessungen (ca. Maße) innen H x B : 60 x 502 mm Innenholmradius R : 138 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

Bogen 90°, mit ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, für Kabelrinnen, zur Herstellung von horizontalen 90° Eckverbindungen, mit integrierten Stoßstellenverbindern, einschließlich anteilmäßigem Befestigungszubehör. VDE zertifiziert! für Kabelrinnen : 60 mm Kantenhöhe Abmessungen (ca. Maße) innen H x B : 60 x 602 mm Innenholmradius R : 138 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

Hängestiel- und Wandausleger, standard, zur Wand- und Hängestielmontage, einschließlich galvanisch verzinkten anteilmäßigem Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Der Einsatz des KTA... im Funktionserhalt ist nur in Verbindung mit KAWG 12 zu verwenden! VDE zertifiziert! Abmessungen (ca. Maße) Auflagehöhe H : 55 mm Auflagelänge L : 210 mm Tragfähigkeit F bei L/2 : 2,5 kN im System geprüft Werkstoff Ausleger : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

Eckanbaustück, mit ungelochtem Seitenholm, mit Verbinderlochung für den Anschluss, mit durchgängiger Kabelauflage durch überlappendes Bodenblech, für Kabelrinnen, zur Herstellung von horizontalen 90° Eck- und T-Verbindungen, breitenunabhängiges Bauteil, mit integrierten Stoßstellenverbindern, einschließlich anteilmäßigem Befestigungszubehör. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! für Kabelrinnen : 60 mm Kantenhöhe Abmessungen (ca. Maße) innen H : 60 mm Innenholmradius R : 99 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

Hängestiel, U-Profil mit angeschweißter Kopfplatte, System HUF 50/..., für Ausleger zur ein- und beidseitigen Verlegung, beidseitige Anordnung der Ausleger horizontal auf gleicher Höhe mittels Distanzstück UD 24 möglich. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Achtung: Eingeschränktes Platzangebot zur Kabelrinnenbestückung (Länge des Hängestiels abzüglich Höhe des Auslegers)! VDE zertifiziert! für Ausleger : KTUL... KTUM... für Doppelausleger : KTDL... für Zentralabhängung : ZKU... = 400 mm Länge für Ausleger : KTUG... = 400 mm Länge (Funktionserhalt) für Ausleger : KTU... = 400 mm Länge in Verbindung mit Konsolenadapter KAWG 12 (Funktionserhalt) Abmessungen (ca. Maße) Kopfplatte L x B x t : 140 x 40 x 5 mm Befestigungslochung : 13 x 20 mm mittiger Abstand : 100 mm U-Profil : 50 x 22 x 2 mm Profillochung, einreihig : 12 x 30 mm mittiger Abstand : 50 mm Gesamtlänge L : 201 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

Raumregler für Wandbefestigung. Eignet sich für die Regelung von Zentral-, Warmwasserfussboden-, Elektro-, Nachtspeicherheizungen usw.. Bimetall-Technik mit thermischer Rückführung und hoher Präzision. Bereichseinengung im Einstellknopf als Heizkostenbremse. Aufputzmontage oder direkt auf UP-Dose mit senkrechten Befestigungslöchern oder mit Schnappbefestigung auf DIN-Schiene.

D0 -Schraubkappen, zum Fixieren der D0 -Sicherung im Unterteil

Schutzkontakt®-Steckdose, braunmit Klappdeckel (mit Rückstellfeder)mit Federklemmen für starre und unbehandelte flexible Leiter bis 2,5 mm2Verbindungsklemmen nach DIN VDE 0620Tragring, Krallen und Krallenschrauben sind über eine Erdungsschiene in die Schutzmaßnahme eingebunden.Material: ThermoplastMaße (B x H): 67 x 67 mmUnter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung

Abdeckung IP 20 für Wandmelder der Serien Basic, Standard und Compact. Ausblendung des vertikalen Erfassungsbereiches mit beiliegender Kappe.Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt

Einzelbatterie-Notleuchte mit 3 h / 8 h Notlichtdauer und 30 m (DIN EN) Erkennungsweite für Deckenaufbaumontage mit Selbstüberwachung (SC) und Fail-Safe-Kontakt (öffnet bei Fehler). 3 h Modus nutzt die Piktogrammbeleuchtung und Downlight Funktion / 8 h Modus nutzt die Piktogrammbeleuchtung im Notbetrieb. Zusätzlicher Fernschalteranschluss (F+, F-) zur Deaktivierung der Notlichtfunktion bei Nichtnutzung des Gebäudes. Funktionskontrolle und Selbstüberwachung konventionell mit Prüftaster, komfortabel mit ESY-Pen oder mit Fernbedienung Mobil-SLi auslösbar, Ständige Ladungsüberwachung, Automatischer, wöchentlicher Funktionstest und jährlicher Betriebsdauertest, Anzeige der Testergebnisse durch farbige LEDs (grün/rot). Dauer- und Bereitschaftsschaltung. Zusätzlicher Lichtaustritt nach unten. Inklusive Akku mit verpolungssicherem Steckanschluss. Anschluss mittels Steckklemmen. Leitungseinführung wahlweise von hinten oder oben (selbstdichtende Membrane).Unter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattMontageanleitung

Einbau-Downlight für Allgemeinbeleuchtung, sehr geringe Einbautiefe, hohe Wartungsfreundlichkeit, keine UV- und Wärmestrahlung, innovatives Wärmemanagement mit Passivkühlung, Front-/Einbauring und Kühlkörper aus Aluminiumdruckguss, Mikroprismendiffusor opal, werkzeugloser Deckeneinbau mit Schnellspannfedern (automatische Anpassung der Deckenstärke), Leuchte und Betriebsgerät über Kabel (Länge: 500 mm) fest verbunden, Betriebsgerät fertig für Netzanschluss, Betriebsgerät (LED-Konverter) inklusive (Platzierung extern)Einbau-Downlight für Allgemeinbeleuchtung, sehr geringe Einbautiefe, hohe Wartungsfreundlichkeit, keine UV- und Wärmestrahlung, innovatives Wärmemanagement mit Passivkühlung, Front-/Einbauring und Kühlkörper aus Aluminiumdruckguss, Mikroprismendiffusor opal, werkzeugloser Deckeneinbau mit Schnellspannfedern (automatische Anpassung der Deckenstärke), Leuchte und Betriebsgerät über Kabel (Länge: 500 mm) fest verbunden, Betriebsgerät fertig für Netzanschluss, Betriebsgerät (LED-Konverter) inklusive (Platzierung extern) Leuchtmittel: LED Modul | 840 | CRI 80 | 4000 K Lebensdauer: L90 B50 50.000 h / L80 B50 100.000 h / L80 B20 50.000 hSystemleistung: 20.4 WLeuchten-Lichtstrom: 1840 lmSystemeffizienz: 90.19 lm/WModuleffizienz: 76 lm/WLeuchten (Lichteinsätze) pro Sicherungsautomat B16: 32UGR 4H/8H 70/50/20: 26.6/26.6 (C0/C90)Versorgungsspannung: 220 - 240 V / 50 - 60 HzSchutzklasse: II Schutzart: IP44 Normen: CE,RoHS Deckenstärke: 1 - 20 mmEinbautiefe: 70 mmAusschnittsmaß: 175 mmAußendurchmesser: 200 mmHöhe Leuchte: 73 mmGewicht: 0.840 kgFarbe: weißUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Montageanleitung 2Produktdatenblatt 3Montageanleitung 4
