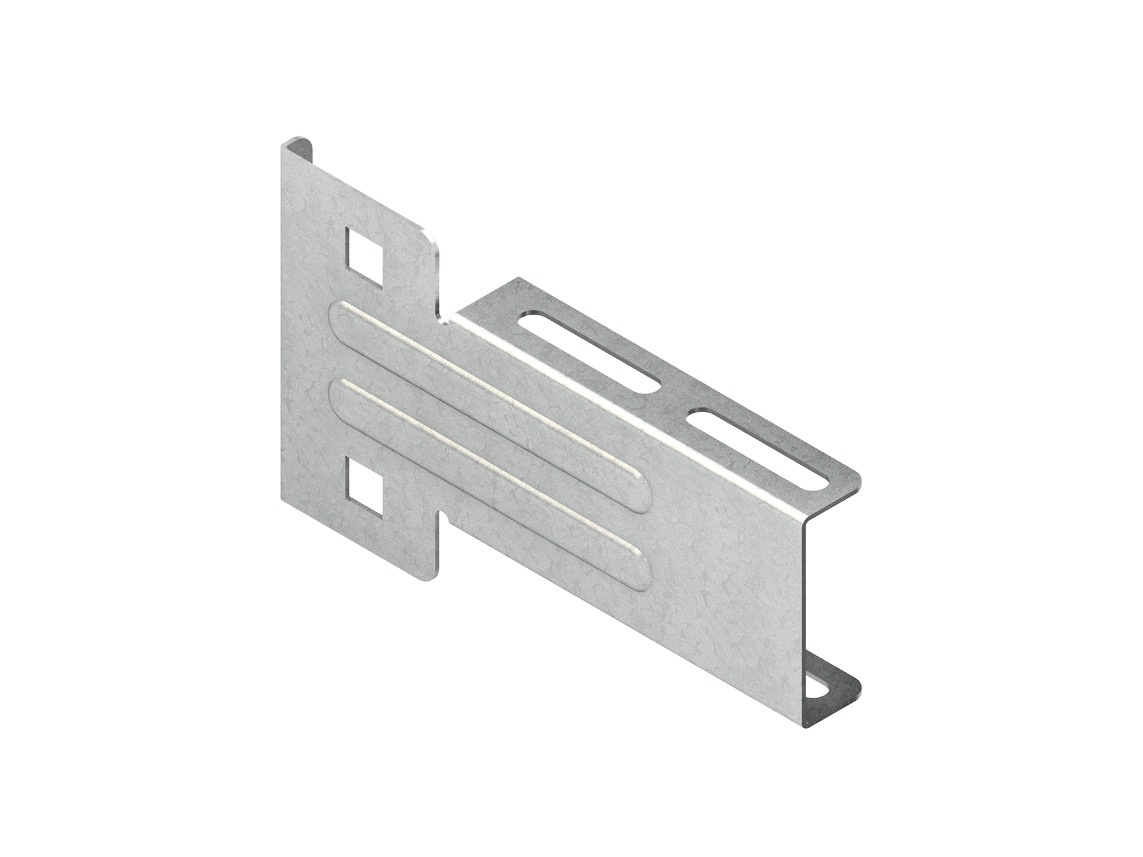

Niedax Ausleger KTUL 300
ggf. Abbildung ähnlich
4,10 €*
Inhalt:
1 STK
Kein Lagerbestand! Lieferzeit 6-21 Werktage, ab Verfügbarkeit beim Hersteller
Produktnummer:
2000514354
Hersteller:
Niedax
Hersteller-Nr.:
KTUL 300
EAN:
4013339170302
Versandart:
Paket
Hersteller Typ
KTUL 300
Produktinformationen "Niedax Ausleger KTUL 300"

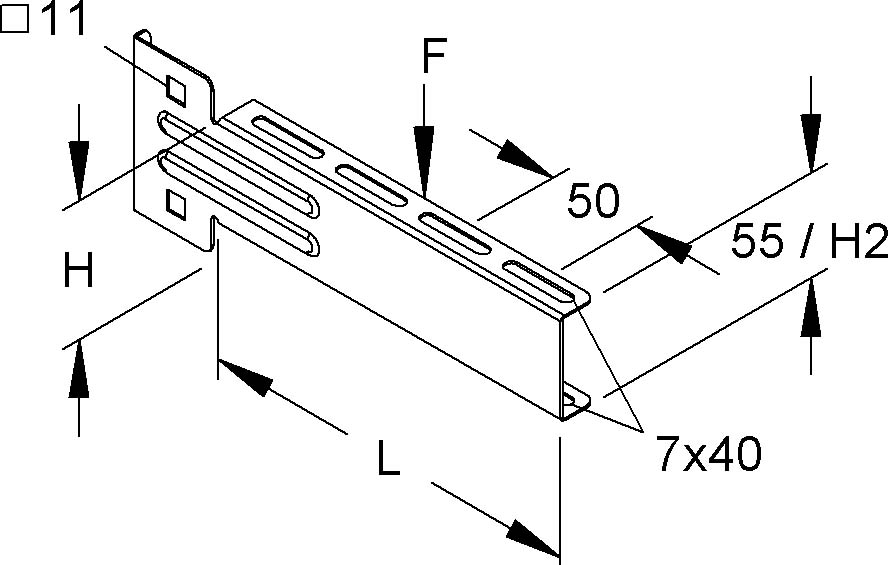

Ausleger, leicht, zur Hängestielmontage, einschließlich anteilmäßigen Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Die aktuellen Belastungswerte beziehen sich auf die Befestigung des Auslegers am Hängestiel mit nur einer Schraube. für Profil : U 50/... für Hängestiel : HUF 50/.. Abmessungen (ca. Maße) Auflagehöhe H : 73 mm Auflagelänge L : 305 mm Tragfähigkeit F bei L/2 : 0,6 kN im System geprüft Werkstoff Ausleger : Stahl, bandverzinkt nach DIN EN 10346
Eigenschaften "Niedax Ausleger KTUL 300"
| Ausführung: | Stielausleger |
|---|---|
| Breite: | 21 mm |
| EAN: | 4013339170302 |
| Einsatztemperatur: | -20..120 °C |
| Geeignet für Funktionserhalt: | nein |
| Geeignet für Kabeltragsystembreite: | 50..300 mm |
| Höhe: | 73 mm |
| Länge: | 305 mm |
| Markenname: | Niedax |
| Max. sichere Arbeitslast nach IEC 61537: | 600 N |
| Oberflächenschutz: | bandverzinkt |
| Tragfähigkeit: | 0,6 kN |
| Typ: | KTUL 300 |
| Ursprungsland: | DE |
| Werkstoff: | Stahl |
| Werkstoffgüte: | sonstige |
| Winkel: | 90 ° |
| Zolltarifnummer: | 73089059 |
