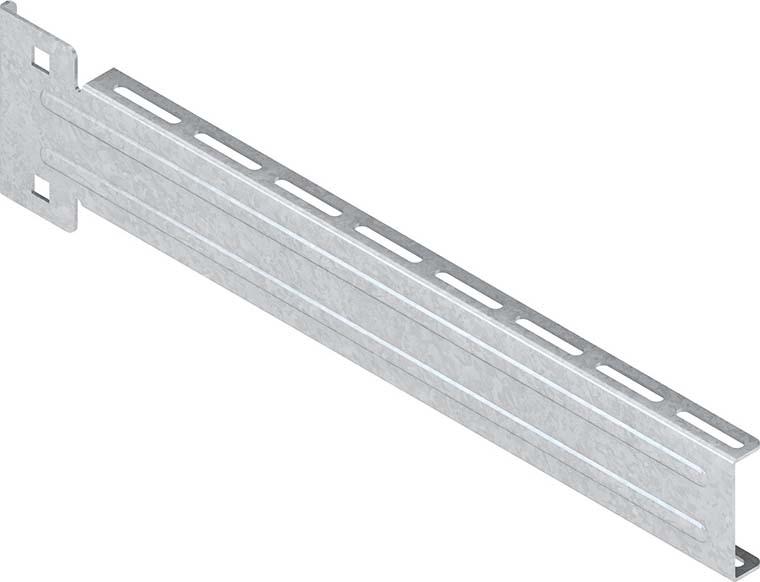

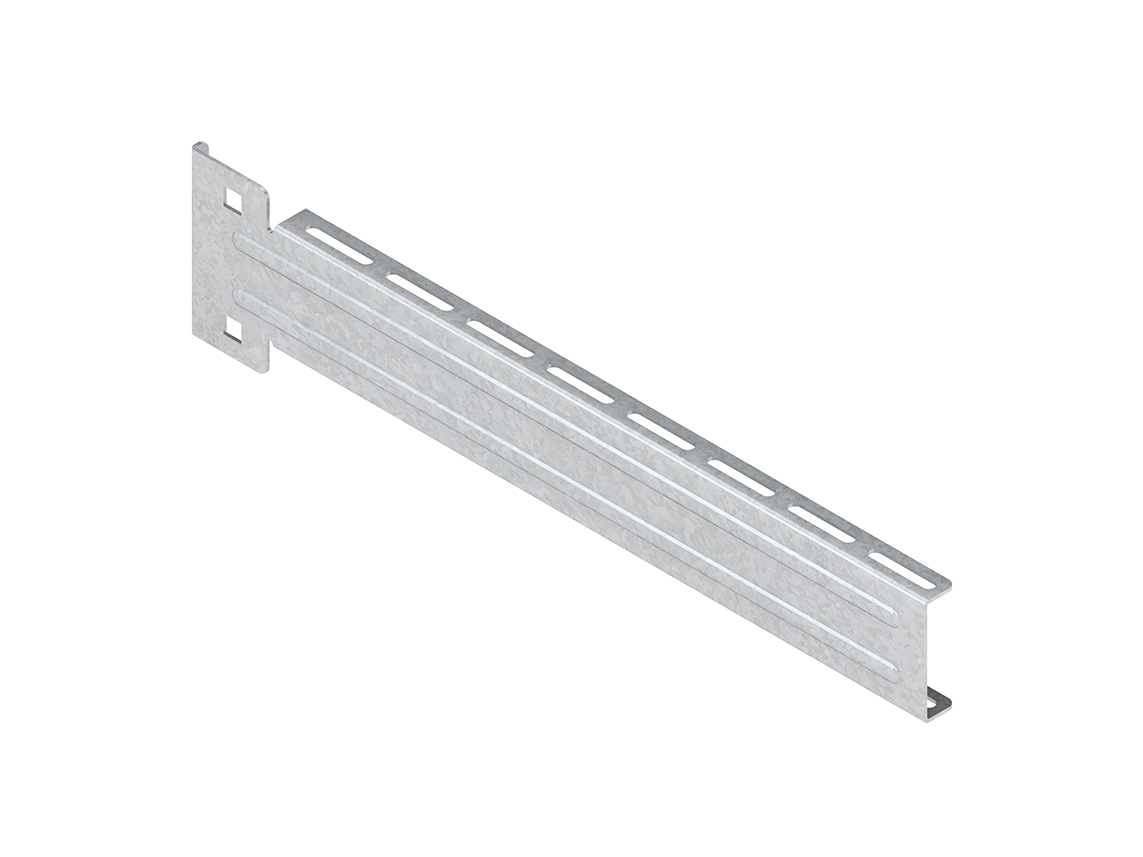

Niedax Ausleger H=83mm,B=405mm KTUM 400
ggf. Abbildung ähnlich
6,12 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2000513641
Hersteller:
Niedax
Hersteller-Nr.:
KTUM 400
EAN:
4013339170487
Versandart:
Paket
Hersteller Typ
KTUM 400
Produktinformationen "Niedax Ausleger H=83mm,B=405mm KTUM 400"

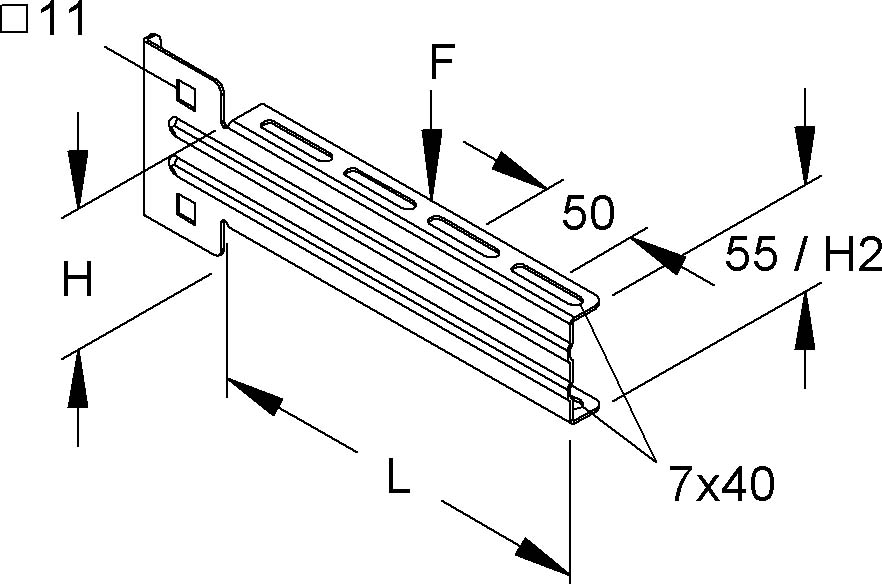

Ausleger, mittelschwer, zur Hängestielmontage, einschließlich anteilmäßigen Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Die aktuellen Belastungswerte beziehen sich auf die Befestigung des Auslegers am Hängestiel mit nur einer Schraube. VDE zertifiziert! für Hängestiel : HUF 50/... HDUF 50/... Abmessungen (ca. Maße) Auflagehöhe H : 83 mm Auflagelänge L : 405 mm Tragfähigkeit F bei L/2 : 1,2 kN im System geprüft Werkstoff Ausleger : Stahl, bandverzinkt nach DIN EN 10346
Eigenschaften "Niedax Ausleger H=83mm,B=405mm KTUM 400"
| Ausführung: | Stielausleger |
|---|---|
| Breite: | 20 mm |
| EAN: | 4013339170487 |
| Einsatztemperatur: | -20..120 °C |
| Geeignet für Funktionserhalt: | nein |
| Geeignet für Kabeltragsystembreite: | 50..400 mm |
| Höhe: | 73 mm, 83 mm |
| Länge: | 405 mm |
| Markenname: | Niedax |
| Max. sichere Arbeitslast nach IEC 61537: | 1200 N |
| Oberflächenschutz: | bandverzinkt |
| Tragfähigkeit: | 1,2 kN |
| Typ: | KTUM 400 |
| Ursprungsland: | DE |
| Werkstoff: | Stahl |
| Werkstoffgüte: | sonstige |
| Winkel: | 90 ° |
| Zolltarifnummer: | 73089059 |
Verwandte Artikel

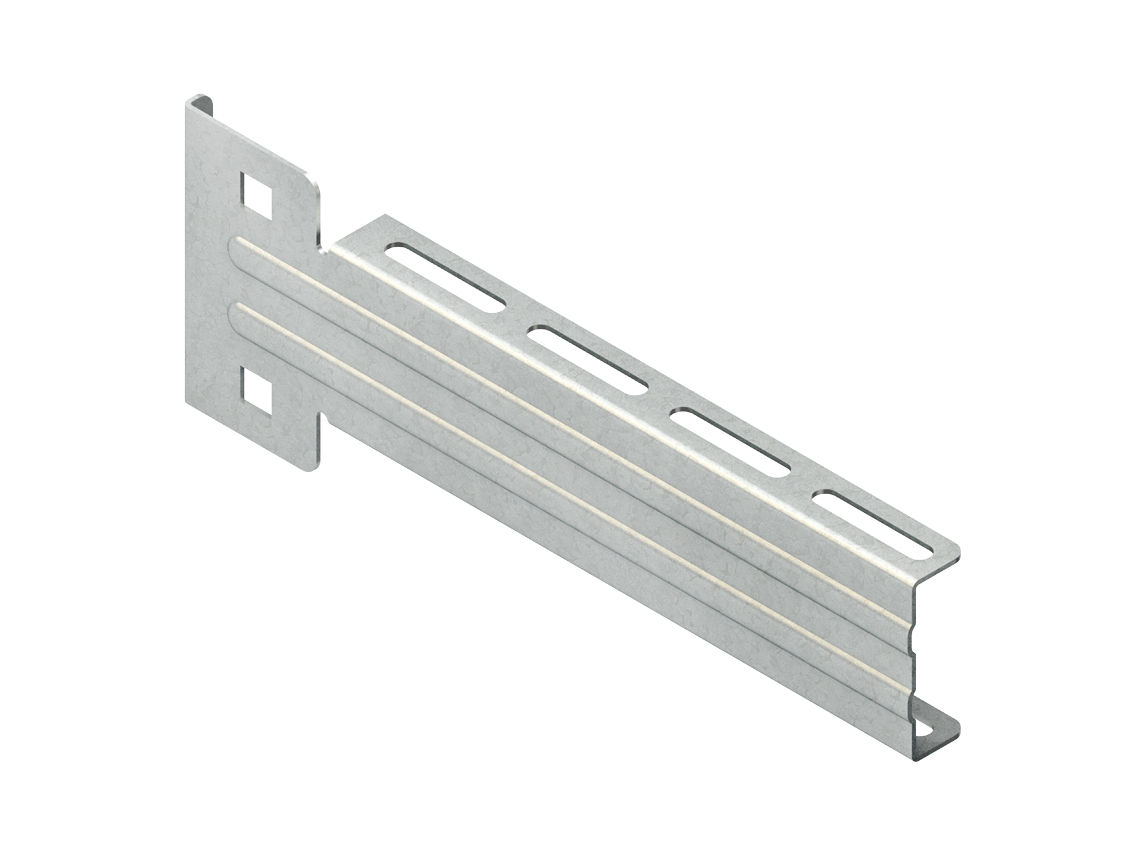

Niedax Ausleger H=73mm,B=105mm KTUM 100
