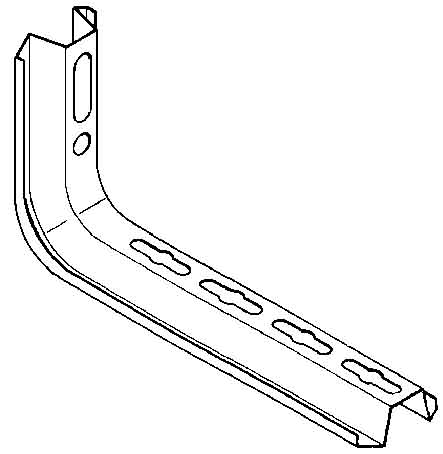

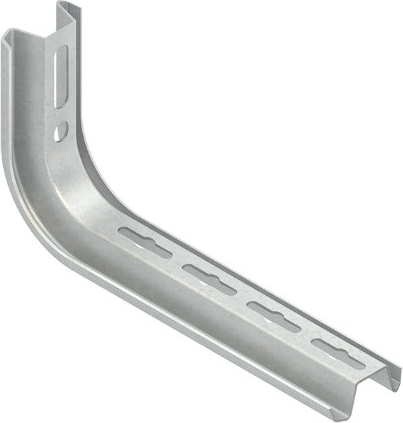

Niedax Abhängung TKS 100
ggf. Abbildung ähnlich
6,93 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2000513885
Hersteller:
Niedax
Hersteller-Nr.:
TKS 100
EAN:
4013339183906
Versandart:
Paket
Hersteller Typ
TKS 100
Produktinformationen "Niedax Abhängung TKS 100"

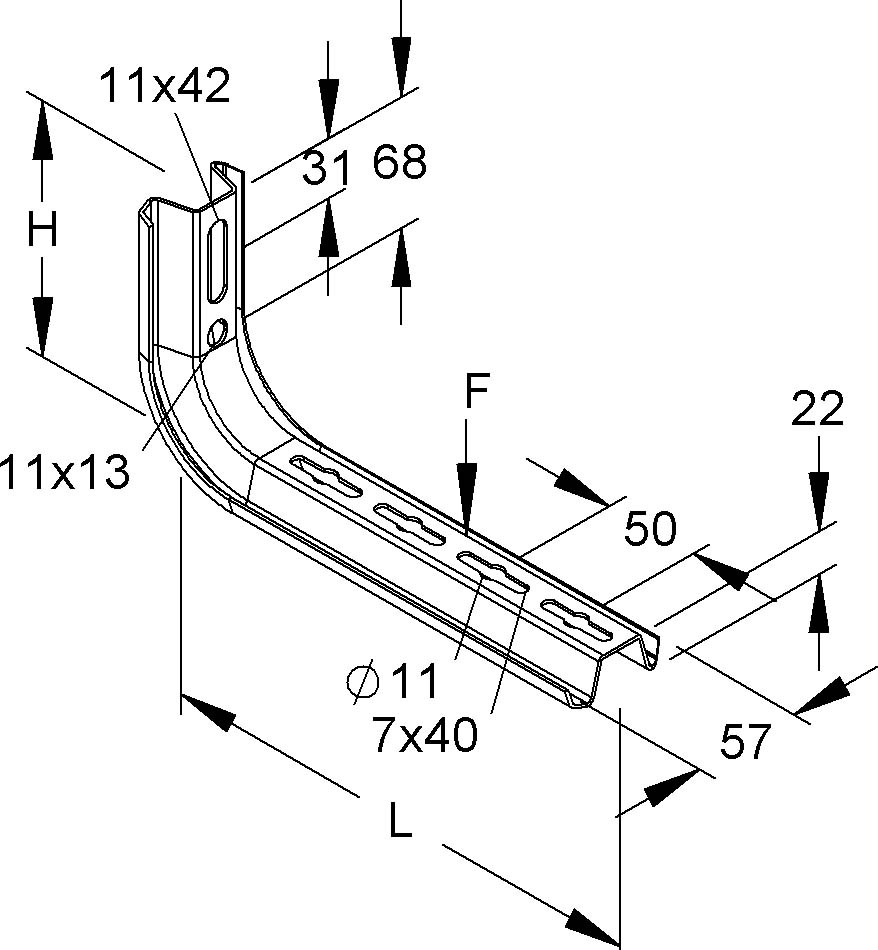

Ausleger/Hängestiel, für die Wand- und Hängestielmontage an Wänden und waagerechten Decken, einschließlich anteilmäßigen Befestigungszubehör. Aus statischen Gründen ist die Montage des Distanzstückes TKSD 20 bei der Wand- und Deckenmontage erforderlich, um die Verformung des Trapezprofils beim Anziehen der Befestigungsschraube zu vermeiden. Befestigungsschraube SKM 10X25 nach DIN EN ISO 4017 bitte gesondert bestellen. Bei der Hängestielmontage mit beidseitiger Auslegerbefestigung ist das Distanzstück TKSD 20 ebenfalls erforderlich. Befestigungsschraube SKM 10X70 nach DIN EN ISO 4017 bitte gesondert bestellen. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) H x B x L : 132 x 57 x 163 mm Tragfähigkeit F bei L/2 : 1,5 kN im System geprüft Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Eigenschaften "Niedax Abhängung TKS 100"
| Ausführung: | Wand- und Stielausleger |
|---|---|
| Breite: | 57 mm |
| EAN: | 4013339183906 |
| Einsatztemperatur: | -20..120 °C |
| Geeignet für Funktionserhalt: | ja |
| Geeignet für Kabeltragsystembreite: | 50..100 mm |
| Höhe: | 132 mm |
| Länge: | 163 mm |
| Markenname: | Niedax |
| Max. sichere Arbeitslast nach IEC 61537: | 1500 N |
| Oberflächenschutz: | bandverzinkt |
| Tragfähigkeit: | 1,5 kN |
| Typ: | TKS 100 |
| Ursprungsland: | DE |
| Werkstoff: | Stahl |
| Werkstoffgüte: | sonstige |
| Winkel: | 90 ° |
| Zolltarifnummer: | 73089059 |
Verwandte Artikel

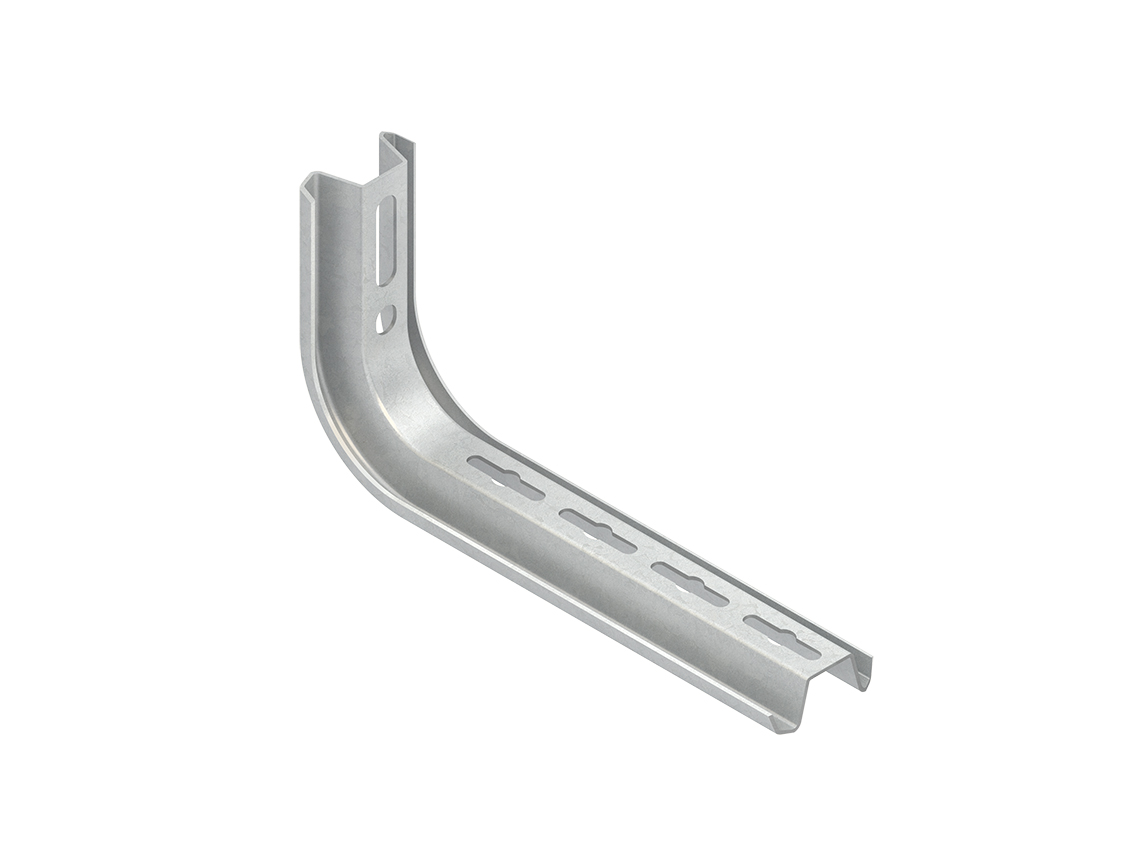

OBO Bettermann Vertr TP-Stiel/Ausleger 145mm TPSA 145 FS
