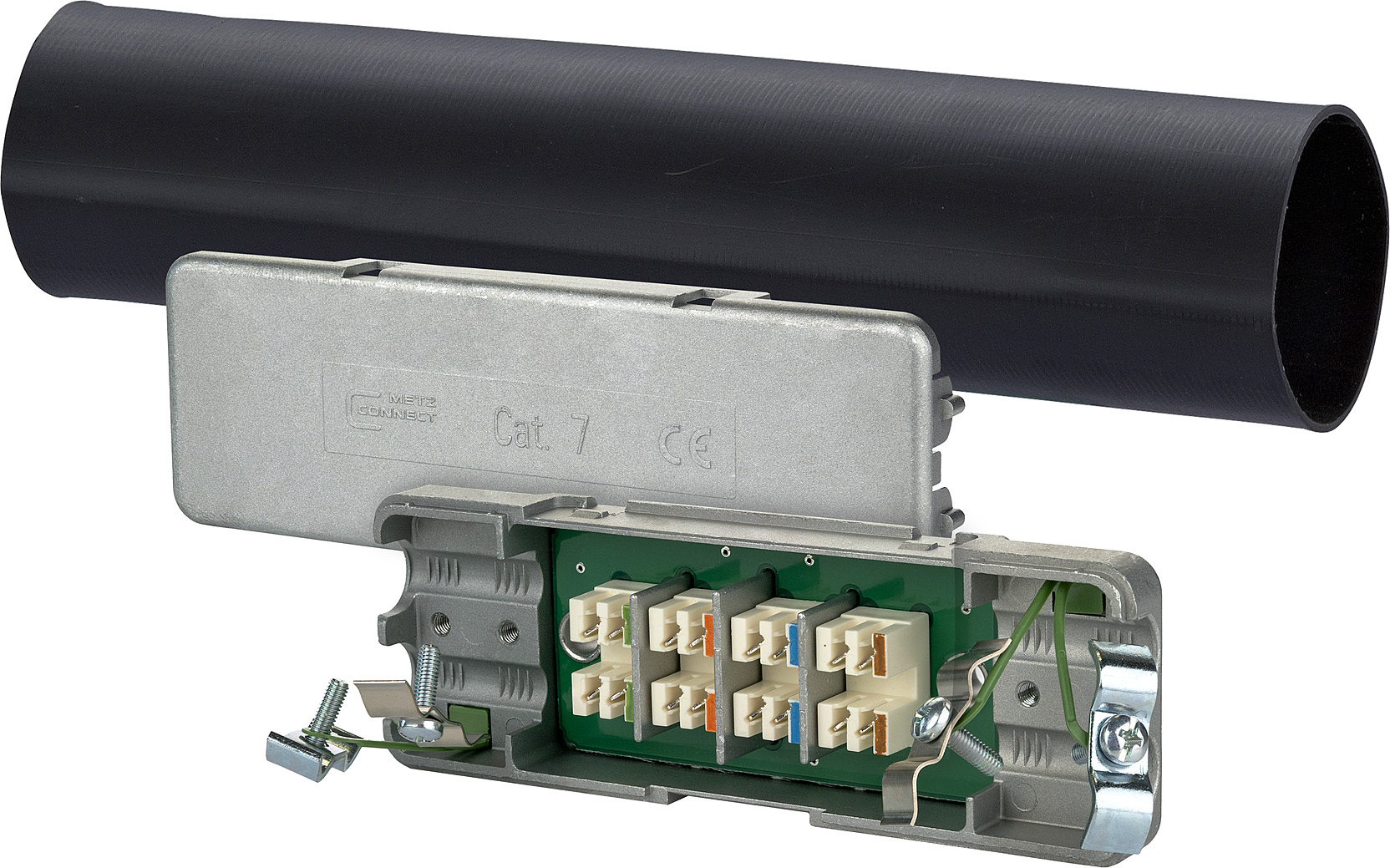

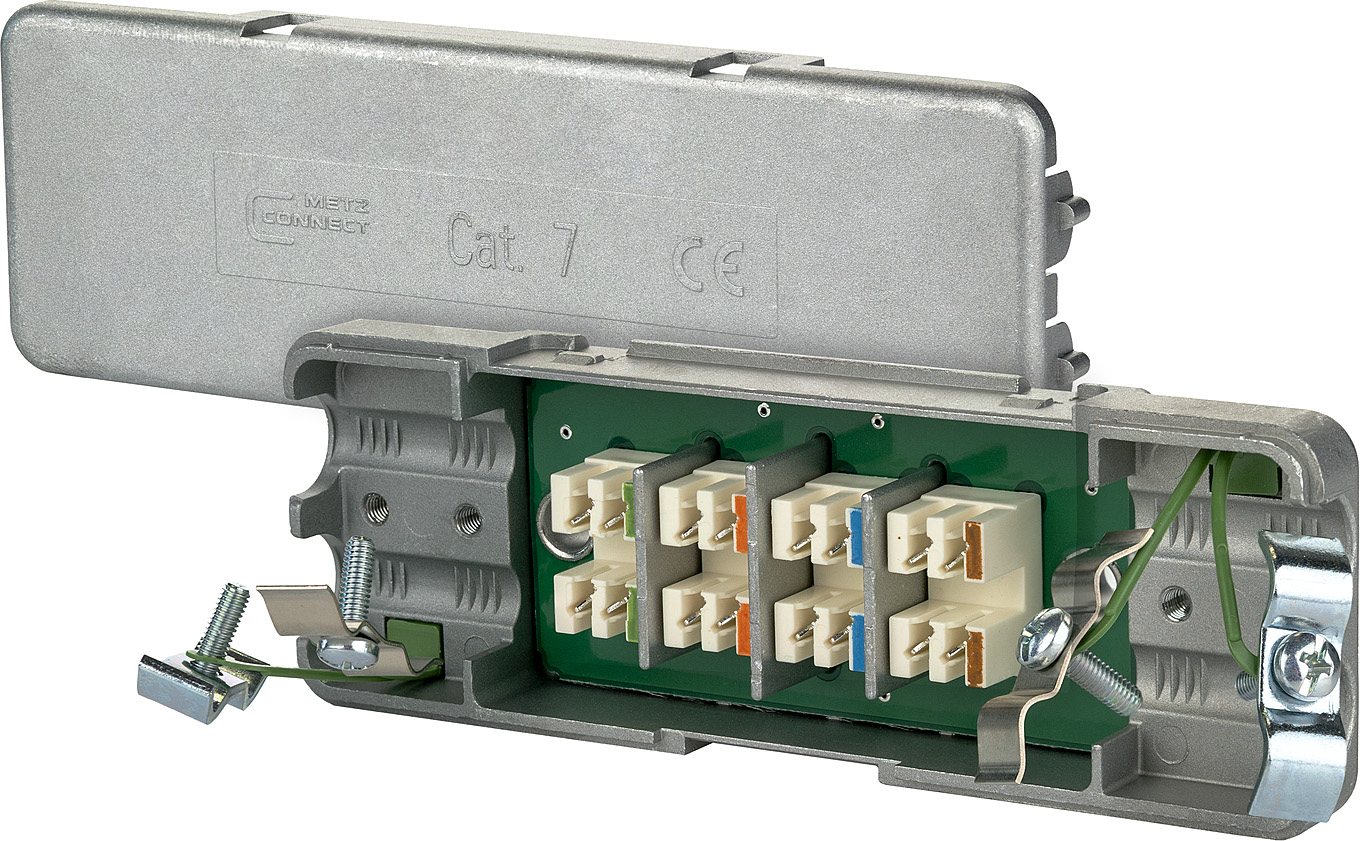

Metz Connect Kabelverbinder Cat.7 Metallgehäuse 130863-E

Verbindungsmodule sind zur direkten, festen Verbindung zweier Leitungen gedacht. Typische Anwendungen sind das Verlängern von Leitungen, wenn Verteiler oder Anschlussdosen versetzt werden, und die Repartur beschädigter Leitungen.Es ist sehr viel einfacher, schneller und kostengünstiger ist es, bestehende Leitungen fachgerecht zu verlängern oder zu reparieren als neue Leitungen zu verlegen und anzuschließen, ganz besonders, wenn dabei Brandschottungen geöffnet und wieder verschlossen werden müssten. Auch die Betriebsunterbrechungen werden auf ein Minimum reduziert.Mit den Verbindungsmodulen von Telegärtner bleibt die volle Leistungfähigkeit der Verkabelungsstrecke bis einschließlich Klasse FA (ISO/IEC) und 1000 MHz erhalten. Mit ihren hervorragenden übertragungstechnischen Werten, ihren kompakten Abmessungen und ihrem robusten Aufbau eignen sie sich für Verkabelungen in Bürogebäuden, Wohnungen, industriell genutzten Bereichen sowie für die technische Gebäudeausrüstung und Gebäudeautomation.Leistungsmerkmale:Klasse FA (ISO/IEC) (1000 MHz),geeignet für 10 Gigabit Ethernet 10GBASE-T gemäß IEEE 802.3,geeignet für Power over Ethernet Plus PoE+ gemäß IEEE 802.3at,für geschirmte und ungeschirmte Leitungen,IDC-Schneidklemmkontakte geeignet für Massivleiter AWG26/1 bis AWG22/1,Aderdurchmesser 0,7 bis 1,6 mm,Adernpaare können unter Beibehaltung der Paarverdrillung bis zur Klemme geführt werden,bis zu fünfzigmal wiederanschließbar,Schneidklemmkontakge auf einer gemeinsamen Leiterplatte,Erdungsmöglichkeit direkt auf der Leiterplatte mit Schraube M4,Farbkennzeichnung T568A und T568B,Temperaturbereich -40 °C bis +70 °C,EMV-sicher nach DIN EN 61000-6-1 und DIN EN 61000-6-2,SAP Artikelbezeichnung CU-CM VM8-8 C7A AWG26-22Anmerkungen: Einfach-Verbindungsmodul für geschirmte und ungeschirmte InstallationskabelBrandschutzklasse: Nicht relevantBrennendes Abtropfen: Nicht relevantRauchentwicklung: Nicht relevantSäureentwicklung: Nicht relevantFarbe: schwarzKurzbezeichnung: VM 8-8 Cat.7A (ISO/IEC)Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Maßzeichnung 2

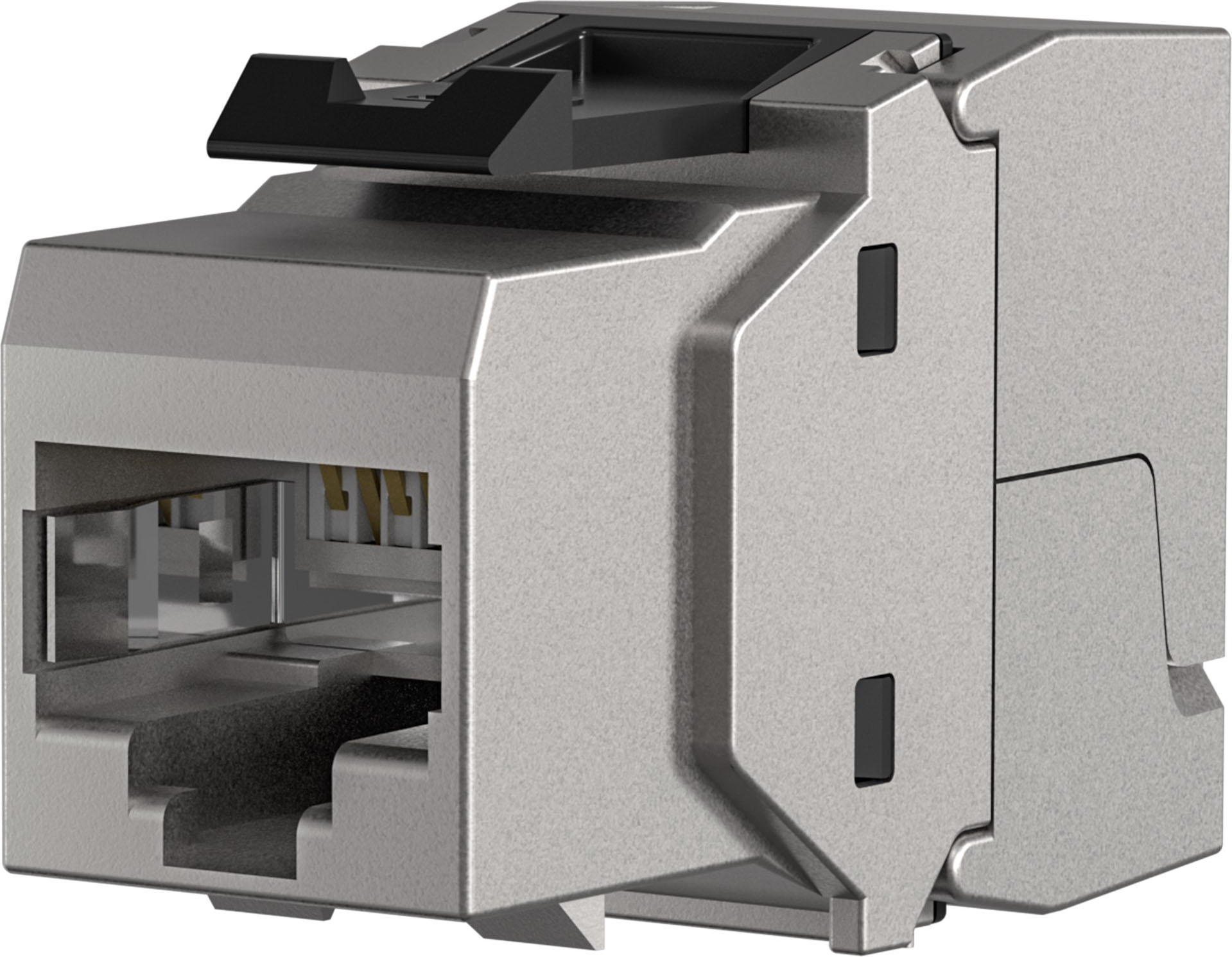

25GB-Universalmodul, geschirmt, für Keystone-Modulausschnitte - für den Einsatz in 25-Gigabit-Ethernet-Netzwerken (Übertragungsbandbreite bis 1250 MHz) - für den Einsatz in 10-Gigabit-Ethernet-Netzwerken (Übertragungsbandbreite bis 500 MHz) - 1 x RJ45-Stecköffnung - passend in Standard-Keystone-Öffnungen (14,8 x 19,3 mm) - Zinkdruckgussausführung - vernickelte Gehäuseoberfläche - 360° Zugentlastung und Schirmung - für Datenkabel mit 6-10 mm Durchmesser - massive Leiter: IDC-Klemmen für einen Leiter 0,57-0,64 mm Ø, AWG23-22, Außendurchmesser 0,9-1,6 mm (PE) - 1 Ader je Kontakt, Wiederbelegbarkeit 4-mal (bei gleichem oder größerem Querschnitt) - normgerechte Schirmkontaktierung - definierter Erdanschluss mittels handelsüblicher Flachsteckverbinder möglich - baustellengerecht (nur 2 Teile) - integrierte Staubschutzkappe (bei Bedarf entfernbar/austauschbar) - Farbcode T568A und T568B gemäß TIA/EIA-568 B.2 - geeignet für PoE+ gemäß IEEE 802.3at - UPOE-konform - HDBaseT-konform - mit separat erhältlichem Montageadapter passend zu TAE-Designabdeckungen der Schalterindustrie (Berker, Busch-Jaeger, GIRA, Jung, Merten usw.) - entsprechend nachfolgender Normanforderungen für 25Gbit: - ISO/IEC TR 11801-9905 - ISO/IEC 11801, Class I bis 1250 MHz, geschirmt - entsprechend nachfolgender Normanforderungen für 10Gbit: - ISO/IEC 11 801, Cat.6A, geschirmt - DIN EN 50173-1, Cat.6A, geschirmt - ANSI TIA/EIA-568-C2 Category 6A - DIN EN 60 603-7-51, 500 MHz, geschirmt - Lebensdauer > 750 Steckzyklen - GHMT gegenzertifiziert

Feldkonfektionierbarer RJ45-Stecker Cat.6, A/Klasse EAvollgeschirmt und multiportfähig, Kabelzuführung gerade (180°), einfachste Konfektion - ohne Spezialwerkzeug anschließbar, Adernanschluss Litzenleiter AWG 27/7 - 22/7, Aderdurchmesser 0,46 - 0,76 mm, Adernanschluss Vollader AWG 26/1 - 22/1, Aderdurchmesser 0,409 - 0,64 mm, Übertragungstechnische Eigenschaften Cat.6, A nach ISO/IEC 11801Einhaltung der Klasse E, A nach ISO/IEC 11801, DIN EN 50173-1Schutzart IP20, geeignet für Kabelmanteldurchmesser von 5,5 bis 9,5 mm, 2-teiliges, industrietaugliches Gehäuse aus Zinkdruckguss, Zugentlastung per Rastclip direkt am Ladestück, geschützter Verriegelungshaken, wiederanschließbar

Cat.6A iso-Anschlussdose, geschirmt, 2-fach, Unterputz, abbrechbarer Tragring für Stegversion, für Abdeckungen der Elektro-Installationsmaterial-Hersteller - für den Einsatz in 10-Gigabit-Ethernet-Netzwerken (Übertragungsbandbreite 500 MHz) - geschlossenes Zinkdruckgussgehäuse - variable Kabelzuführung (+/-30°) - 360° Schirmung und Zugentlastung in einem Arbeitsgang - zusätzliche Erdungsmöglichkeit über Flachsteckverbinder - schnelle Installation durch LSA-Kontakte - abbrechbarer Tragring für Stegversion - rastender Schnellmontagedeckel - RJ45-Stecköffnungen schräg nach unten geneigt - Farbcode T568A und T568B gemäß TIA / EIA-568-B.2 - UPOE-konform - HDBaseT-konform - geeignet für Cat.6 und Cat.7 Kabel (Ø 6-10 mm) - LSA-Klemmen für einen Leiter 0,4-0,63 mm Ø, AW 26-22, Wiederbelegbarkeit > 50-mal - geeignet für PoE++ / 4PPoE gemäß IEEE 802.3bt - passend zu UAE-Designabdeckungen der Schalterindustrie (Berker, Busch-Jaeger, GIRA, Jung, Merten usw.) - entsprechend nachfolgender Normanforderungen: - ISO/IEC 11 801, Cat.6A, geschirmt - DIN EN 50173-1, Cat.6A, geschirmt - ANSI TIA/EIA-568-C.2, Category 6A - DIN EN 60603-7-51, 500 MHz, geschirmt - Lebensdauer > 750 Steckzyklen - RJ11/12 fehlstecksicher - GHMT gegenzertifiziert

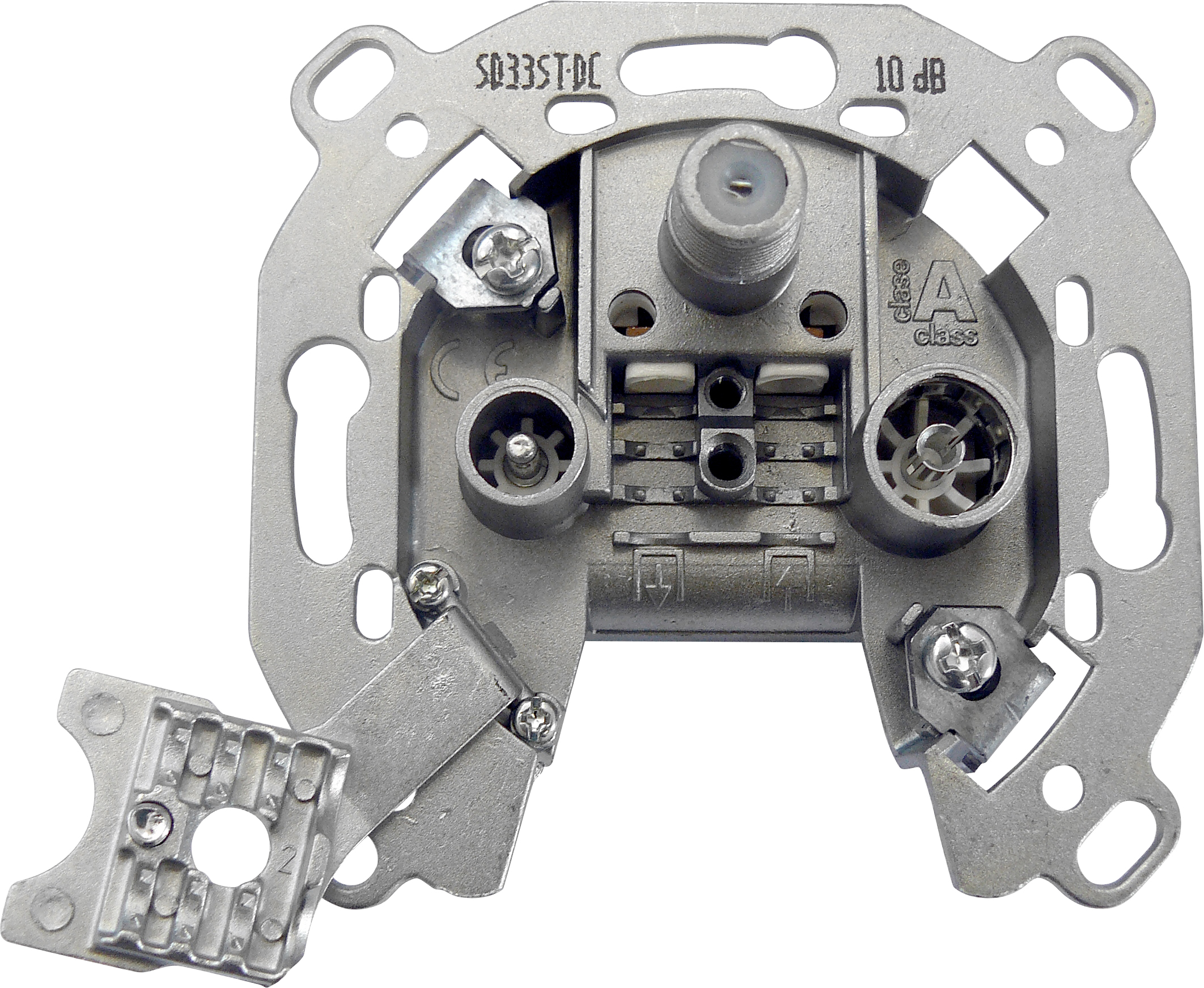

Die neue TWIN-Stichleitungsdose aus dem Hause Televes überzeugt durch eine sehr geringe Verteildämpfung. Außerdem sind die Innenleiter steckbar, was eine sehr schnelle Montage ermöglicht. Speziell fixierte Krallen vereinfachen den Einbau, außerdem verfügt die SE33TWIN-ST über arretierbare Klappschellen und ein drittes Schlüsselloch für eine bessere Fixierung.Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt

Innenleiter steckbar, für Innenleiter 0,65 mm bis 1,1 mm geeignet, sehr kleines Gehäuse, abgerundete Kanten an der Kabeleinführung, Breitbandig 4-2400 MHz, RK-tauglich, DC-Durchlass, UNI-Cable tauglichUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt

Endstück (rechts) als Formteil für den Sockelleistenkanal.

Als Abdeckung für handelsübliche Antennensteckdosen 2/3-fach für Radio/TV/SAT.Nach DIN 45330. Dritte Öffnung (SAT) ausbrechbar.Mit zentraler Befestigung M3.Cradle to Cradle® zertifiziert Nachhaltiges Produktdesign.: Plattform 63, future® linear, Busch-axcent®, carat®: future® linear - matt, Busch-axcent®, Busch-axcent® pur

Ausführung mit Lichtsteuerung - Barrierefreies Produkt, da automatisches Ein- / Ausschalten über Lichtsensor. - Alle 4 Betriebsprogramme wählbar. - Reihenfolge der Leistungsstufen erfolgt je nach gewähltem Betriebsprogramm. - Betrieb nur in dunklen Räumen möglich. - Die Lichtsteuerung schaltet den Ventilator ab einer Mindesthelligkeit im Raum ein, z.B. beim Einschalten einer Lampe. - Einschalthelligkeit (am Gerät) min. 30 Lux. - Ausschalthelligkeit (am Gerät) max. 1,7 Lux. - Installation eines Schalters entfällt. - Einschaltverzögerung stufig über leicht zugängliche Taster einstellbar: 0/50/90/120 sek. - Nachlaufzeit stufig über leicht zugängliche Taster einstellbar: 0/8/17/25 min. - Eingestellte Zeit wird mittels LEDs während der Einstellung angezeigt. - Verdeckte Ansaugung, mit elektrisch betätigtem Innenverschluss. - Nicht drehzahlsteuerbar.Betriebsprogramme - Einstellbar über Jumper im Gerät. - Komfortprogramm (voreingestellt)     Benutzer anwesend: Stufe 1     Nachlaufzeit: Stufe 2 - Nachtprogramm     Benutzer anwesend: Stufe 2     Nachlaufzeit: Stufe 1 - Sparprogramm     Benutzer anwesend: Stufe 1     Nachlaufzeit: Stufe 1 - Powerprogramm     Benutzer anwesend: Stufe 2     Nachlaufzeit: Stufe 2Merkmale - Intelligent programmierter Kleinraumventilator für höchste Ansprüche. - 2 Leistungsstufen. - Verdeckte Ansaugung durch Designabdeckung. - Zur Entlüftung. - VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH. - VDE-Zeichen: ECA 100 RC/RCH. - Schutzart IP X5 für Sicherheit im Bad. - Schutzklasse II. - Für Dauerbetrieb geeignet. - Thermischer Überlastungsschutz. - Farbe verkehrsweiß ähnlich RAL 9016. - Gehäuse aus schlagfestem Kunststoff.Motor - Energiesparender, robuster Motor mit Kugellager, wartungsfrei. - Für Dauerbetrieb geeignet.Montagehinweise - Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar. - Wand- und Deckenmontage möglich. - Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle.Elektrischer Anschluss - Elektrischer Anschluss Unterputz.Sicherheitshinweise - Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. - Details siehe Planungshinweise.Artikel:ECA 100 ipro KF - Ausführung: Lichtsteuerung - Fördervolumen: 78 m3/h / 92 m3/h - Drehzahl: 2100 1/min / 2500 1/min - Drehzahlsteuerbar: nein - Reversierbarkeit: nein - SEC average: -22,55 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 10 W / 13 W - IMax: 0,08 A - Schutzart: IP X5 - Netzzuleitung: 3/5 x 1,5 mm2 - Einbauort: Decke / Wand - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,74 kg - Gewicht mit Verpackung: 0,89 kg - Klappe: integriert - Klappenart: elektrisch - Nennweite: 100 mm - Breite: 159 mm - Höhe: 159 mm - Tiefe: 130 mm - Breite mit Verpackung: 165 mm - Höhe mit Verpackung: 165 mm - Tiefe mit Verpackung: 145 mm - Fördermitteltemperatur bei IMax: 40 °C - Nachlaufzeit: 0 min / 8 min / 17 min / 25 min - Einschaltverzögerung: 0 s / 50 s / 90 s / 120 s - Schalldruckpegel: 27 dB(A) / 32 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2Schaltbild 3
