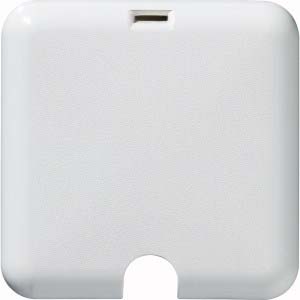

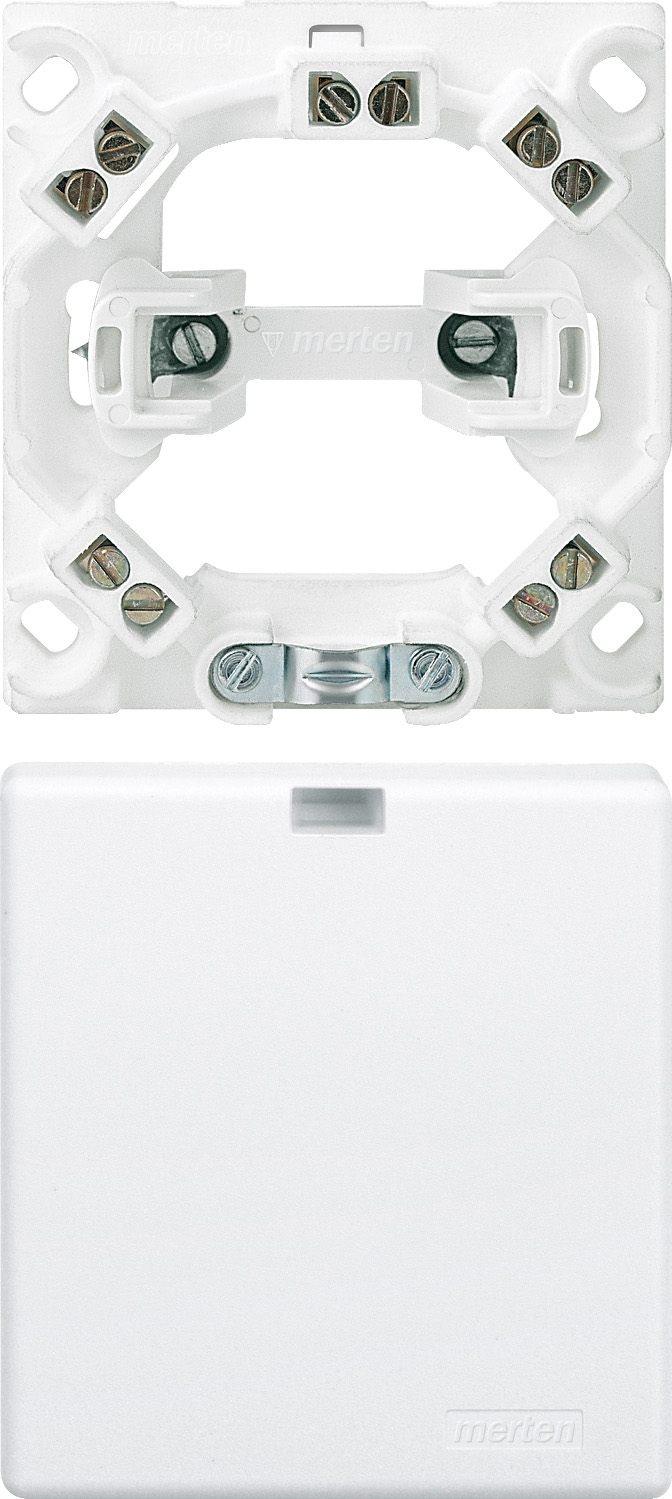

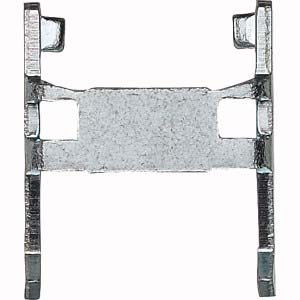

Merten Herdanschl.dose pws UP bruchgeschützt 520427

Mit bruchgeschütztem Deckel und Schnappverschluss. Schraub- und Krallenbefestigung für 60er- und 70er-UP-Dosen, mit herausnehmbaren Spreizkrallen. Großer, übersehbarer Anschlussraum. Dübelbefestigung sowie Kabeleinführung von oben ebenfalls möglich. Zugentlastung. Farbe polarweiß.

Leitungsmanschette ECON® (9059-61). Mehrfach-Luftdichtungsmanschette ECON® für das zuverlässige Abdichten von bis zu 6 Leitungs- oder Rohrdurchführungen durch die luftdichte Gebäudehülle - ideal geeignet für digitale Satellitenanlagen. Installationsart: GEG Luftdicht | Anwendungsgebiet: Für Leitungsdurchführungen | Länge: 230 mm | Breite: 230 mm | Anwendungsgebiet: Für Satelliten-Anlagen

Verbindungsklemme zum Stecken für eindrähtige Leiter max. 2,5 mm² 3 Leiter Gehäusefarbe transparent Deckelfarbe orange Umgebungstemperatur max. 60 °C (T60) 2,50 mm² transparentVerbindungsklemme zum Stecken Serie 2273 mit Push-inBei dieser Verbindungsklemme zum Stecken (Artikelnummer 2273-203) steht ein schneller und sicherer Anschluss im Fokus. Die Verbindungsdosenklemmen der Serie 2273 ermöglichen einen sicheren und schnellen Anschluss in der Auf- und Unterputzdose in jeder Installationssituation im Gebäude. Bei dieser Verbindungsklemme zum Stecken ist für den Leiteranschluss eine Abisolierlänge im Bereich von 11 mm  nötig. Die Verbindungsklemmen mit einer Bemessungsspannung von 450 V sind für einen Bemessungsstrom bis 24 A ausgelegt. Sie können deshalb auch für leistungsstarke Verbraucher verwendet werden. Dieses Produkt verwendet die PUSH WIRE®-Technologie. Der Steckklemmanschluss PUSH WIRE® nutzt die Knicksteifigkeit der Leiter, um die Federkraft zu überwinden und so den Leiter schneller zu klemmen. Die Abmessungen betragen in Breite x Höhe x Tiefe (14 x 5,8 x 16,7) mm. Diese Verbindungsklemme zum Stecken ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² geeignet. Die Kontaktoberfläche ist aus Zinn.

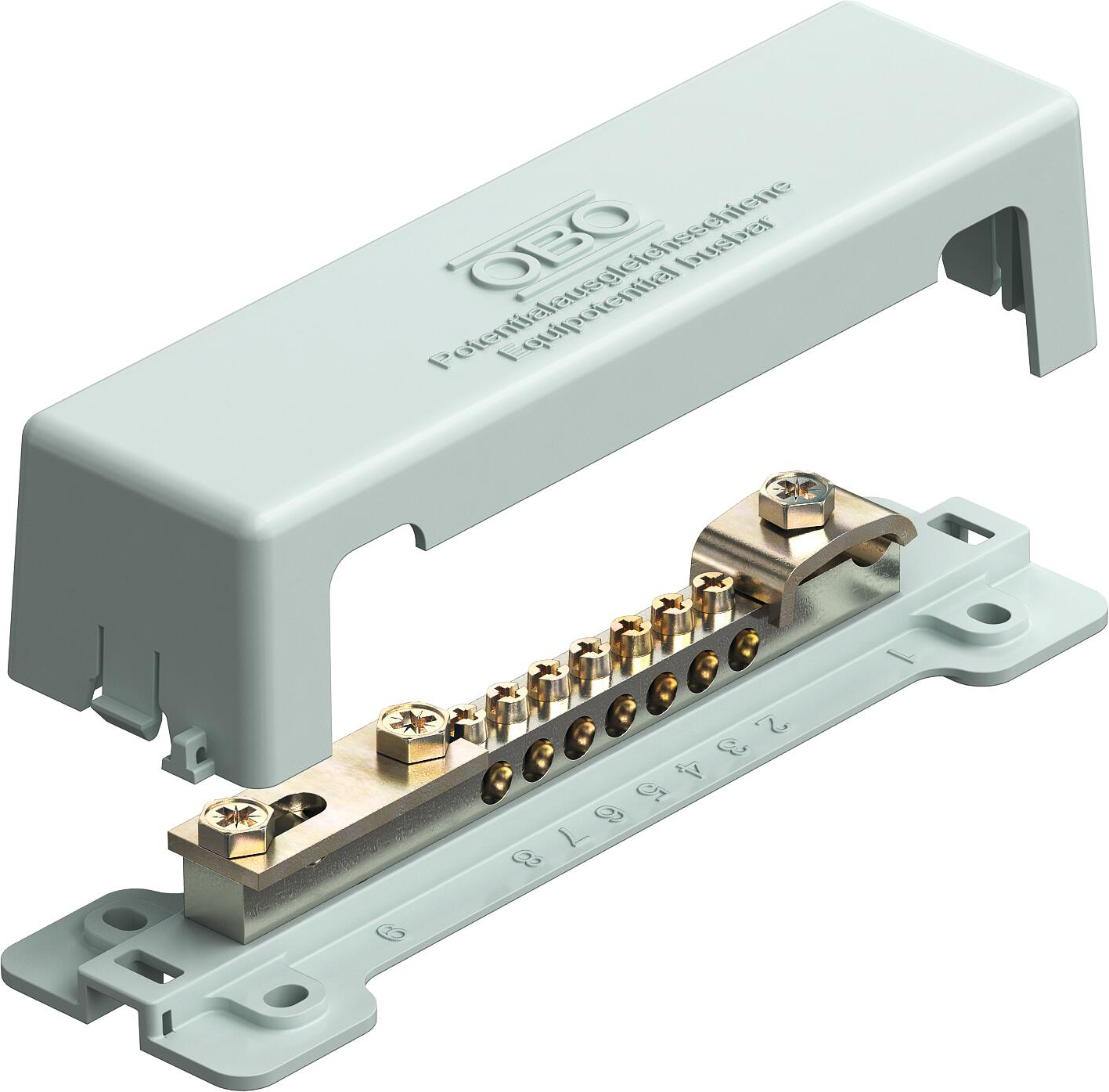

Potentialausgleichsschiene für den Potentialausgleich nach DIN VDE 0100-410/-540 sowie Blitzschutzpotentialausgleich nach DIN VDE 0185-305 Fußplatte und Abdeckhaube aus Polystyrol, grau Abdeckhaube plombierbar / beschriftbar Kontaktleiste aus Messing, vernickelt Schrauben und Überleger aus Stahl, galvanisch verzinkt blitzstromtragfähig 100 kA (10/350)Anschlussmöglichkeiten: 7 ein- oder mehrdrähtige Leitungen bis 25 mm² oder feindrähtige Leitungen mit Aderendhülse bis 16 mm² 1 Rundleiter Rd 8-10 1 Flachband bis FL 30 oder Rundleiter Rd 8-10Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2

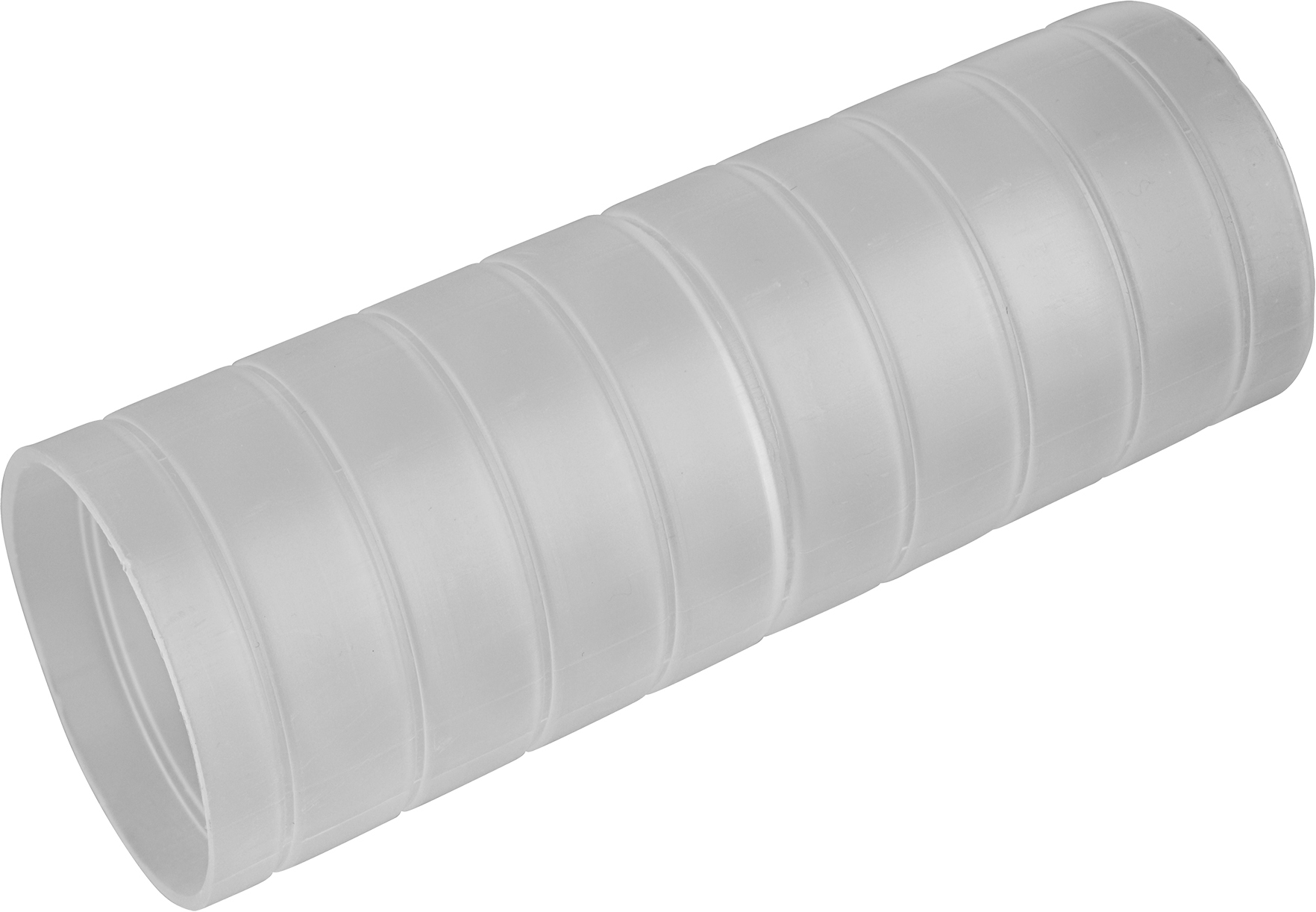

RMKu-E ist eine Kunststoff-Steckmuffe aus Polyolefin, in Farbe transparent, nicht flammenausbreitend. Verwendet wird diese Rohrmuffe für alle nicht halogenfreien Wellrohre. VDE 0605 DIN EN 61386-22Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung 1Produktdatenblatt 2Produktbild Detailansicht 3Montageanleitung 4

RMKu-E ist eine Kunststoff-Steckmuffe aus Polyolefin, in Farbe transparent, nicht flammenausbreitend. Verwendet wird diese Rohrmuffe für alle nicht halogenfreien Wellrohre. VDE 0605 DIN EN 61386-22Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung 1Produktdatenblatt 2Produktbild Detailansicht 3Montageanleitung 4

Verbindungsklemme zum Stecken für eindrähtige Leiter max. 2,5 mm² 5 Leiter Gehäusefarbe transparent Deckelfarbe gelb Umgebungstemperatur max. 60 °C (T60) 2,50 mm² transparentVerbindungsklemme zum Stecken Serie 2273 mit Push-inBei dieser Verbindungsklemme zum Stecken (Artikelnummer 2273-205) steht ein einfacher und zuverlässiger Anschluss im Vordergrund. Die Verbindungsdosenklemmen der Serie 2273 ermöglichen einen sicheren und schnellen Anschluss in der Auf- und Unterputzdose in jeder Installationssituation im Gebäude. Diese Verbindungsklemme zum Stecken benötigt für den Leiteranschluss eine Abisolierlänge zwischen 11 mm . Die Verbindungsklemmen mit einer Bemessungsspannung von 450 V sind für einen Bemessungsstrom bis 24 A ausgelegt. Sie können deshalb auch für leistungsstarke Verbraucher verwendet werden. Bei diesem Produkt wird die PUSH WIRE®-Technologie verwendet. Die schnellste Art, einen Leiter zu klemmen ist unser bewährter Steckklemmanschluss PUSH WIRE®. Diese Anschlussart nutzt die Knicksteifigkeit der Leiter, um dadurch die Federkraft zu überwinden. In Breite x Höhe x Tiefe betragen die Maße (22 x 5,8 x 16,7) mm. Diese Verbindungsklemme zum Stecken ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² geeignet. Für die Oberfläche der Kontakte wurde Zinn eingesetzt.

Das D Sicherungs-System ist ein Schraub-Sicherungs-System der ersten Generation. Es wird noch weit verbreitet in Anlagen eingesetzt. Das D Sicherungs-System findet in Niederspannungsanlagen Anwendung, in denen die Sicherungs-Einsätze auch Laien zugänglich sind und durch diese ausgewechselt werden können. Der D Sicherungs-Bereich umfasst die Größen NDZ, DII, DIII, DIV und DV. D Sicherungs-Einsätze werden zum Schutz von Leitungen und Anlagen eingesetzt. Sie schalten unzulässige Überströme und Kurzschlussströme bis zum Nennausschaltstrom sicher ab. D Sicherungs-Einsätze der Betriebsklasse gG schützen elektrische Geräte und Anlagen auch vor der elektrodynamischen Wirkung von hohen Kurzschlussströmen.

Hängestiel- und Wandausleger, leicht, zur Wand- und Hängestielmontage, einschließlich anteilmäßigen Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. Abmessungen (ca. Maße) Auflagehöhe H : 60 mm Auflagelänge L : 160 mm Tragfähigkeit F bei L/2 : 0,6 kN im System geprüft Werkstoff Ausleger : Stahl, bandverzinkt nach DIN EN 10346Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

Anschlussklemme für Stahlträger nach DIN EN 62561-1, für den Anschluss an Stahlkonstruktionen. Ausführung waagrecht mit Klemmbock, Anschluss längs oder quer.Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Maßzeichnung 2Produktdatenblatt 3
