Mennekes E-Mobil. Prüfbox TwInlet Typ F 320013
900,59 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2007105475
Hersteller:
Mennekes
Hersteller-Nr.:
320013
EAN:
4015394281535
Versandart:
Paket
Hersteller Typ
320013
Produktinformationen "Mennekes E-Mobil. Prüfbox TwInlet Typ F 320013"

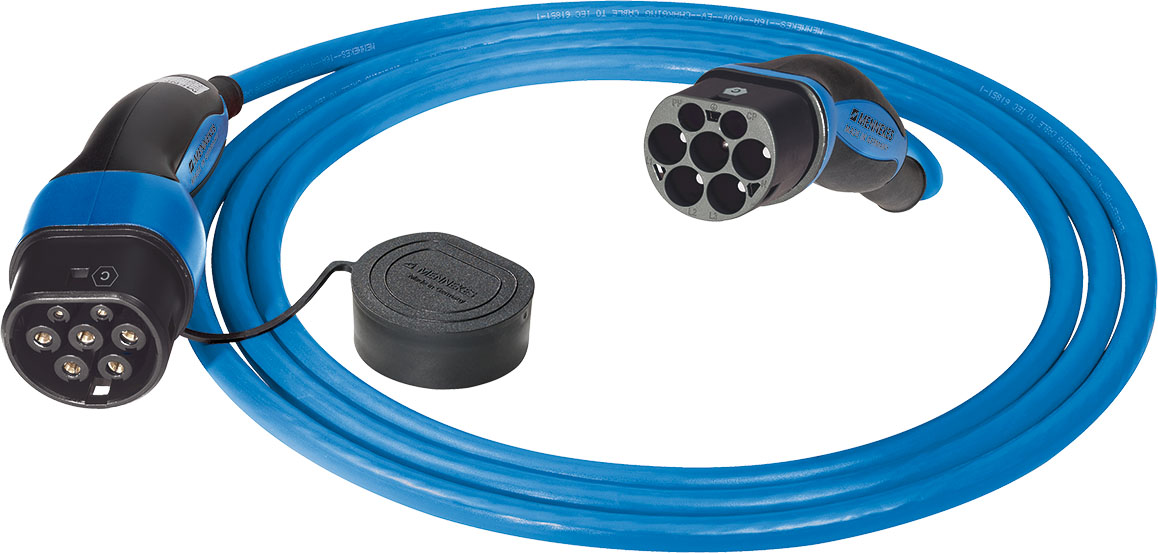

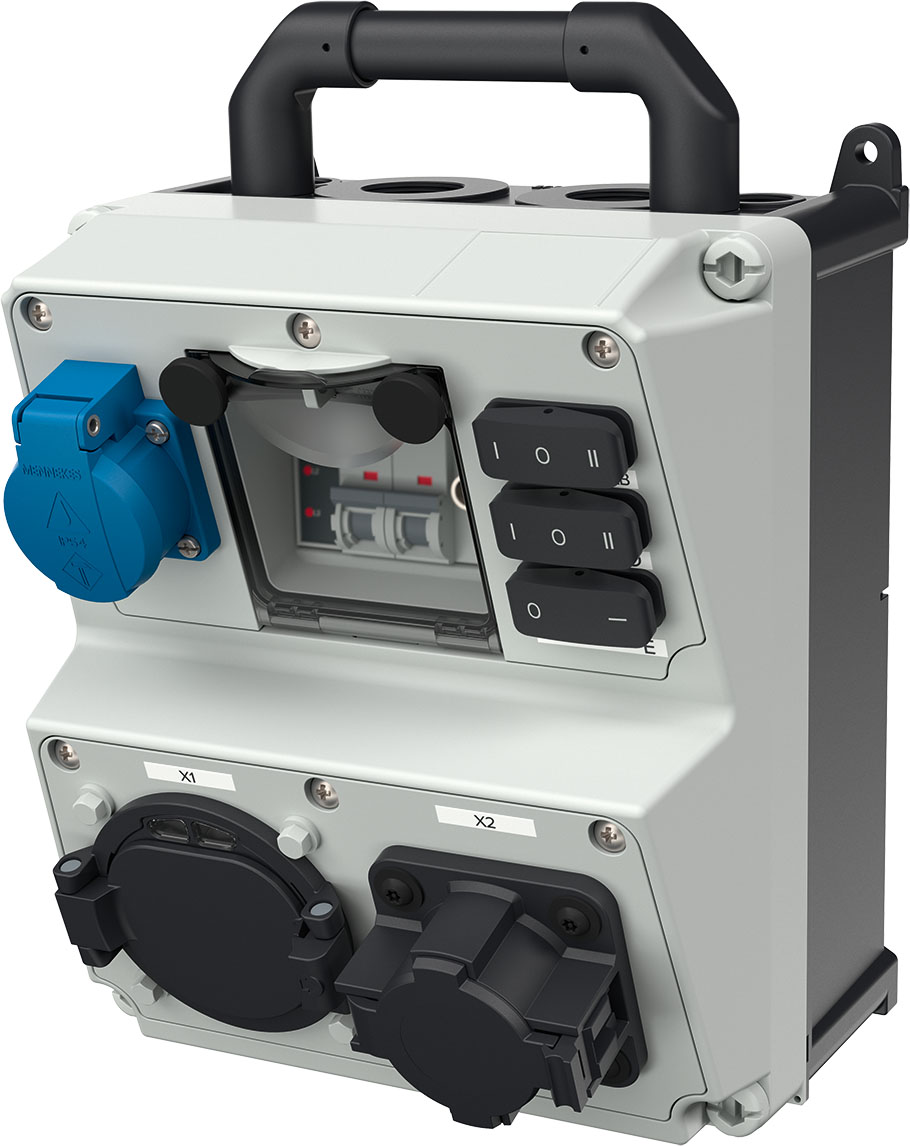

MENNEKES Prüfbox Generation 3 zur Funktionsüberprüfung von Ladestationen, Wallboxen und Ladekabeln Zum Anschluss der Prüfbox ist kann das fest angeschlagene Ladekabel (Typ 1 oder 2) einer Ladestation, ein Mode 3 Ladekabel oder ein Prüfkabel Generation 2 (mit Ladestecker und Ladekupplung) verwendet werden. Ein Prüfkabel liegt der Prüfbox nicht bei, kann bei Bedarf aber separat bestellt werden. Formschönes, robustes Kunststoff Gehäuse aus AMAPLAST im AMAXX Design mit Tragegriff plombierbar, mit Aussen-u. Innenbefestigung Schutzgrad IP 20 Abmessungen 260 x 225 x 190 (HxBxT) Oberteil elektrograu RAL 7035 Unterteil schwarz seitlich anscharniert mit Doppelgewinde-Deckelschrauben Bestückung/Absicherung: 1 Schutzkontaktsteckdose (Typ F) 1 LS-Schalter 10 1p+N B 1 Fahrzeugladestecker Typ 1 20A Mode 3 mit Klappdeckel 1 Fahrzeugladestecker Typ 2 32A Mode 3 mit Klappdeckel weitere Einbauten: 3 Wipp-Schalter 1 Drehstrommessrelais 1 BNC-Buchse Widerstands-Dioden-Kombination Folgende Prüfungen können durchgeführt werden: 1. Schalter (State A / B) 2. Simulation von nicht gasenden und gasenden Fahrzeugen Laden mit und ohne Lüftungsanforderung State C /D) 3. Fehlermeldung des Elektrofahrzeugs Kurzschlusses zwischen CP und PE (State E) 4. Drehstrommessrelais mit Signalleuchten zur Kontrolle der Phasen, des Rechtsdrehfeldes und der Aussenleiterspannungen gegen den Neutralleiter 5. Prüfen von Zählern durch Anschluss einer Wechselstromlast an die Schutzkontakt- Steckdose 6. BNC Buchse zum Anschluss eines Oszilloskops Kann zur Kontrolle des CP-Signals genutzt werden
Eigenschaften "Mennekes E-Mobil. Prüfbox TwInlet Typ F 320013"
Anschluss CHAdeMO: | nein |
---|---|
Anschluss GB: | nein |
Anschluss Typ 1: | ja |
Anschluss Typ 1 CCS: | nein |
Anschluss Typ 2: | ja |
Anschluss Typ 2 CCS: | nein |
Anschluss Typ 3: | nein |
Ausführung: | Handgerät |
Breite: | 225 mm |
EAN: | 4015394281535 |
Gewicht: | 4000 g |
Herstellerartikelnummer: | 320013 |
Höhe: | 260 mm |
IFTTT-Unterstützung verfügbar: | nein |
Kompatibel mit Amazon Alexa: | nein |
Kompatibel mit Apple HomeKit: | nein |
Kompatibel mit Google Assistant: | nein |
Markenname: | Mennekes E-Mobil. |
Messung Widerstände Ladesteckvorrichtung: | nein |
Signalausgang: | ja |
Simulation Fahrzeugstatus: | ja |
Simulation Fehlerstrom: | nein |
Simulation Leiterquerschnitt: | nein |
Statusanzeige Ladevorgang: | ja |
Test PE-Verbindung: | nein |
Tiefe: | 165 mm |
Ursprungsland: | DE |
Zolltarifnummer: | 85371098 |
