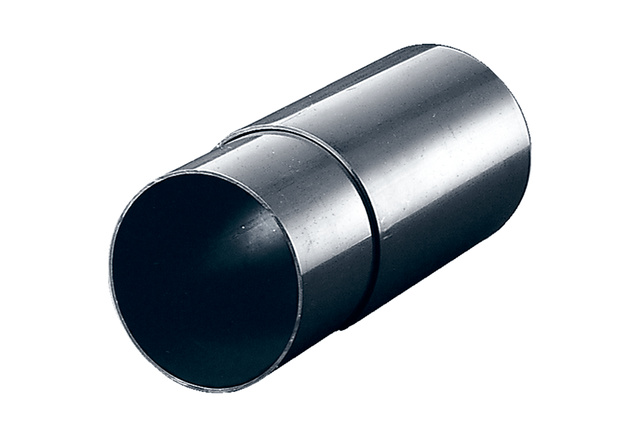

Maico Wandhülse Wand/Deckenmont. NW150mm,D=160/168mm WH 150

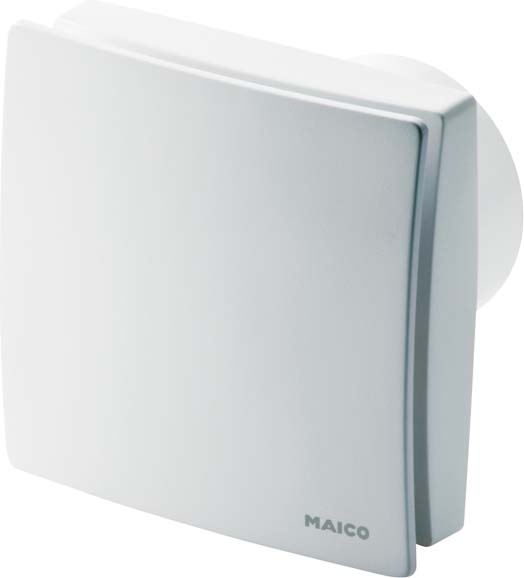

Standardausführung: Ein/Aus über Lichtschalter oder separaten Schalter. Betrieb entweder in Stufe 1 oder Stufe 2. Zweistufig bedienbar mittels handelsüblichen Doppelwechselschalter. Drehzahlsteuerbar. Verdeckte Ansaugung, mit elektrisch betätigtem Innenverschluss. Intelligent programmierter Kleinraumventilator für höchste Ansprüche. 2 Leistungsstufen. Verdeckte Ansaugung durch Designabdeckung. Zur Entlüftung. Kombiniert großes Fördervolumen mit hoher Druckstärke. Mit VDE-GS Zeichen. Schutzart IP X5 für Sicherheit im Bad. Schutzklasse II. Thermischer Überlastungsschutz. Für Dauerbetrieb geeignet. Farbe verkehrsweiß ähnlich RAL 9016. Gehäuse aus schlagfestem Kunststoff. Motor: Energiesparender, robuster Motor mit Kugellager wartungsfrei. Für Dauerbetrieb geeignet. Montagehinweise: Kompatibel zu ECA Vorgängermodellen DN 150, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle. Wand- und Deckenmontage möglich. Elektrischer Anschluss: Elektrischer Anschluss wahlweise Auf- oder Unterputz. Sicherheitshinweise: Alle ECA 150 ipro Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. Details siehe Planungshinweise.Artikel: ECA 150 ipro K, Ausführung: Standardausführung, Fördervolumen: 200 m3/h / 250 m3/h, Drehzahl: 1672 1/min / 2189 1/min, Drehzahlsteuerbar: ja, Reversierbarkeit: nein, SEC average: -10,49 kWh/(m2*a), Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 18 W / 22 W, IMax: 0,11 A, Schutzart: IP X5, Netzzuleitung: 3/5 x 1,5 mm2, Einbauort: Decke / Wand, Einbauart: Aufputz, Einbaulage: beliebig, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 1,7 kg, Gewicht mit Verpackung: 1,96 kg, Klappe: integriert, Klappenart: elektrisch, Nennweite: 150 mm, Breite: 228 mm, Höhe: 228 mm, Tiefe: 123,3 mm, Breite mit Verpackung: 235 mm, Höhe mit Verpackung: 235 mm, Tiefe mit Verpackung: 200 mm, Fördermitteltemperatur bei IMax: 40 °C, Schalldruckpegel: 33 dB(A) / 40 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2

Standardausführung: Ein/Aus über Lichtschalter oder separaten Schalter. Betrieb entweder in Stufe 1 oder Stufe 2. Zweistufig bedienbar mittels handelsüblichen Doppelwechselschalter. Drehzahlsteuerbar. Intelligent programmierter Kleinraumventilator für höchste Ansprüche. 2 Leistungsstufen. Verdeckte Ansaugung durch Designabdeckung. Zur Entlüftung. Kombiniert großes Fördervolumen mit hoher Druckstärke. Mit VDE-GS Zeichen. Schutzart IP X5 für Sicherheit im Bad. Schutzklasse II. Thermischer Überlastungsschutz. Für Dauerbetrieb geeignet. Farbe verkehrsweiß ähnlich RAL 9016. Gehäuse aus schlagfestem Kunststoff. Motor: Energiesparender, robuster Motor mit Kugellager wartungsfrei. Für Dauerbetrieb geeignet. Montagehinweise: Kompatibel zu ECA Vorgängermodellen DN 150, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle. Wand- und Deckenmontage möglich. Elektrischer Anschluss: Elektrischer Anschluss wahlweise Auf- oder Unterputz. Sicherheitshinweise: Alle ECA 150 ipro Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. Details siehe Planungshinweise.Artikel: ECA 150 ipro, Ausführung: Standardausführung, Fördervolumen: 200 m3/h / 250 m3/h, Drehzahl: 1672 1/min / 2189 1/min, Drehzahlsteuerbar: ja, Reversierbarkeit: nein, SEC average: -11,18 kWh/(m2*a), Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 15 W / 19 W, IMax: 0,09 A, Schutzart: IP X5, Netzzuleitung: 3/5 x 1,5 mm2, Einbauort: Decke / Wand, Einbauart: Aufputz, Einbaulage: beliebig, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 1,6 kg, Gewicht mit Verpackung: 1,89 kg, Klappe: keine, Nennweite: 150 mm, Breite: 228 mm, Höhe: 228 mm, Tiefe: 123,3 mm, Breite mit Verpackung: 235 mm, Höhe mit Verpackung: 235 mm, Tiefe mit Verpackung: 200 mm, Fördermitteltemperatur bei IMax: 40 °C, Schalldruckpegel: 33 dB(A) / 40 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2Schaltbild 3

Ausführung mit automatischer Feuchtesteuerung: Barrierefreies Produkt, da automatisches Ein- / Ausschalten über Feuchtesensor. Keine Einstellung der Einschaltfeuchte notwendig. Ventilator überwacht die Raumfeuchte. Entlüftet automatisch je nach Raumfeuchte in Stufe 1 oder Stufe 2. Betrieb ohne Schalter möglich, optional zusätzlich über separaten Schalter schaltbar. Einschaltverzögerung stufig über leicht zugängliche Taster einstellbar (nur bei Steuerung über Schalter): 0/50/90/120 sek. Nachlaufzeit stufig über leicht zugängliche Taster einstellbar: 8/17/25 min. Nachlaufzeit 0 min nur einstellbar bei Steuerung über separaten Schalter. Eingestellte Zeit wird mittels LEDs während der Einstellung angezeigt. Nicht drehzahlsteuerbar. Betriebsprogramme, Einstellbar über Jumper im Gerät. Komfortprogramm (voreingestellt), Benutzer anwesend: Stufe 1, Nachlaufzeit: Stufe 2, Bedarfsprogramm, Benutzer anwesend: Stufe 2, Nachlaufzeit: Stufe 1, Sparprogramm, Benutzer anwesend: Stufe 1, Nachlaufzeit: Stufe 1, Powerprogramm, Benutzer anwesend: Stufe 2, Nachlaufzeit: Stufe 2, Intelligent programmierter Kleinraumventilator für höchste Ansprüche. 2 Leistungsstufen. Verdeckte Ansaugung durch Designabdeckung. Zur Entlüftung. Kombiniert großes Fördervolumen mit hoher Druckstärke. Mit VDE-GS Zeichen. Schutzart IP X5 für Sicherheit im Bad. Schutzklasse II. Thermischer Überlastungsschutz. Für Dauerbetrieb geeignet. Farbe verkehrsweiß ähnlich RAL 9016. Gehäuse aus schlagfestem Kunststoff. Motor: Energiesparender, robuster Motor mit Kugellager wartungsfrei. Für Dauerbetrieb geeignet. Montagehinweise: Kompatibel zu ECA Vorgängermodellen DN 150, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle. Wand- und Deckenmontage möglich. Elektrischer Anschluss: Elektrischer Anschluss wahlweise Auf- oder Unterputz. Sicherheitshinweise: Alle ECA 150 ipro Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. Details siehe Planungshinweise.Artikel: ECA 150 ipro H, Ausführung: Feuchtesteuerung, Fördervolumen: 200 m3/h / 250 m3/h, Drehzahl: 1672 1/min / 2189 1/min, Drehzahlsteuerbar: nein, Reversierbarkeit: nein, SEC average: -24,48 kWh/(m2*a), Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 15 W / 19 W, IMax: 0,09 A, Schutzart: IP X5, Netzzuleitung: 3/5 x 1,5 mm2, Einbauort: Decke / Wand, Einbauart: Aufputz, Einbaulage: beliebig, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 1,6 kg, Gewicht mit Verpackung: 1,91 kg, Klappe: keine, Nennweite: 150 mm, Breite: 228 mm, Höhe: 228 mm, Tiefe: 123,3 mm, Breite mit Verpackung: 235 mm, Höhe mit Verpackung: 235 mm, Tiefe mit Verpackung: 200 mm, Fördermitteltemperatur bei IMax: 40 °C, Nachlaufzeit: 8 min / 17 min / 25 min / Nachlaufzeit 0 min. bei Verwendung eines optionalen Schalters (z.B. Lichtschalter) verfügbar, Einschaltverzögerung: 0 s / 50 s / 90 s / 120 s / Einschaltverzögerung bei Verwendung eines optionalen Schalters (z.B. Lichtschalter) verfügbar, Schalldruckpegel: 33 dB(A) / 40 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2Schaltbild 3

Ausführung mit einstellbarer Einschaltverzögerung und Nachlaufzeit: Ein/Aus über Lichtschalter oder separaten Schalter. Alle 4 Betriebsprogramme wählbar. Reihenfolge der Leistungsstufen erfolgt je nach gewähltem Betriebsprogramm. Einschaltverzögerung stufig über leicht zugängliche Taster einstellbar: 0/50/90/120 sek. Nachlaufzeit stufig über leicht zugängliche Taster einstellbar: 0/8/17/25 min. Eingestellte Zeit wird mittels LEDs während der Einstellung angezeigt. Verdeckte Ansaugung, mit elektrisch betätigtem Innenverschluss. Nicht drehzahlsteuerbar. Betriebsprogramme, Einstellbar über Jumper im Gerät. Komfortprogramm (voreingestellt), Benutzer anwesend: Stufe 1, Nachlaufzeit: Stufe 2, Bedarfsprogramm, Benutzer anwesend: Stufe 2, Nachlaufzeit: Stufe 1, Sparprogramm, Benutzer anwesend: Stufe 1, Nachlaufzeit: Stufe 1, Powerprogramm, Benutzer anwesend: Stufe 2, Nachlaufzeit: Stufe 2, Intelligent programmierter Kleinraumventilator für höchste Ansprüche. 2 Leistungsstufen. Verdeckte Ansaugung durch Designabdeckung. Zur Entlüftung. Kombiniert großes Fördervolumen mit hoher Druckstärke. Mit VDE-GS Zeichen. Schutzart IP X5 für Sicherheit im Bad. Schutzklasse II. Thermischer Überlastungsschutz. Für Dauerbetrieb geeignet. Farbe verkehrsweiß ähnlich RAL 9016. Gehäuse aus schlagfestem Kunststoff. Motor: Energiesparender, robuster Motor mit Kugellager wartungsfrei. Für Dauerbetrieb geeignet. Montagehinweise: Kompatibel zu ECA Vorgängermodellen DN 150, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle. Wand- und Deckenmontage möglich. Elektrischer Anschluss: Elektrischer Anschluss wahlweise Auf- oder Unterputz. Sicherheitshinweise: Alle ECA 150 ipro Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. Details siehe Planungshinweise.Artikel: ECA 150 ipro KVZC, Ausführung: Einstellbare Einschaltverzögerung und Nachlaufzeit, Fördervolumen: 200 m3/h / 250 m3/h, Drehzahl: 1672 1/min / 2189 1/min, Drehzahlsteuerbar: nein, Reversierbarkeit: nein, SEC average: -10,31 kWh/(m2*a), Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 18 W / 22 W, IMax: 0,11 A, Schutzart: IP X5, Netzzuleitung: 5 / 1,5 mm2, Einbauort: Decke / Wand, Einbauart: Aufputz, Einbaulage: beliebig, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 1,7 kg, Gewicht mit Verpackung: 1,97 kg, Klappe: integriert, Klappenart: elektrisch, Nennweite: 150 mm, Breite: 228 mm, Höhe: 228 mm, Tiefe: 123,3 mm, Breite mit Verpackung: 235 mm, Höhe mit Verpackung: 235 mm, Tiefe mit Verpackung: 200 mm, Fördermitteltemperatur bei IMax: 40 °C, Nachlaufzeit: 0 min / 8 min / 17 min / 25 min, Einschaltverzögerung: 0 s / 50 s / 90 s / 120 s, Schalldruckpegel: 33 dB(A) / 40 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2

ECA 15/4 E und ECA 15/2 E: Passend in Rohre DN 150. Rohreinschubventilator für Einbau in Wickelfalzrohre. Für Be- oder Entlüftung, je nach Einbaulage im Rohr. Gehäuse aus schlagfestem Kunststoff. Schutzklasse II. Farbe verkehrsweiß ähnlich RAL 9016. Berührungsschutz gemäß DIN EN ISO 13857 erforderlich, z. B. durch Schutzgitter SG und Verschlussklappe AP. Schutzgitter und selbsttätige Verschlussklappe als Zubehör. Drehzahlsteuerbar, Ausnahme: ECA 15/2 E. Motor: Robuster Motor mit Kugellager, wartungsfrei. Für Dauerbetrieb geeignet. Thermischer Überlastungsschutz. Durch die Technik des Phasenanschnitts kann im unteren Drehzahlbereich ein physikalisch bedingtes Brummgeräusch auftreten. Montagehinweis: In trockenen Räumen für jede Einbaulage geeignet.Artikel: ECA 15/4 E, Fördervolumen: 170 m3/h, Drehzahl: 1420 1/min, Drehzahlsteuerbar: ja, Reversierbarkeit: nein, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz / 60 Hz, Leistungsaufnahme: 18 W, INenn: 0,1 A, IMax: 0,12 A, Schutzart: IP 44, Netzzuleitung: 3 / 1,5 mm2, Einbauart: Unterputz, Einbaulage: beliebig, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 1,1 kg, Gewicht mit Verpackung: 1,15 kg, Nennweite: 150 mm, Breite: 146 mm, Höhe: 146 mm, Tiefe: 120 mm, Breite mit Verpackung: 155 mm, Höhe mit Verpackung: 155 mm, Tiefe mit Verpackung: 135 mm, Fördermitteltemperatur bei IMax: 40 °C, Schalldruckpegel: 29 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2Schaltbild 3

Ausführung mit einstellbarer Einschaltverzögerung und Nachlaufzeit: Ein/Aus über Lichtschalter oder separaten Schalter. Alle 4 Betriebsprogramme wählbar. Reihenfolge der Leistungsstufen erfolgt je nach gewähltem Betriebsprogramm. Einschaltverzögerung stufig über leicht zugängliche Taster einstellbar: 0/50/90/120 sek. Nachlaufzeit stufig über leicht zugängliche Taster einstellbar: 0/8/17/25 min. Eingestellte Zeit wird mittels LEDs während der Einstellung angezeigt. Nicht drehzahlsteuerbar. Betriebsprogramme, Einstellbar über Jumper im Gerät. Komfortprogramm (voreingestellt), Benutzer anwesend: Stufe 1, Nachlaufzeit: Stufe 2, Bedarfsprogramm, Benutzer anwesend: Stufe 2, Nachlaufzeit: Stufe 1, Sparprogramm, Benutzer anwesend: Stufe 1, Nachlaufzeit: Stufe 1, Powerprogramm, Benutzer anwesend: Stufe 2, Nachlaufzeit: Stufe 2, Intelligent programmierter Kleinraumventilator für höchste Ansprüche. 2 Leistungsstufen. Verdeckte Ansaugung durch Designabdeckung. Zur Entlüftung. Kombiniert großes Fördervolumen mit hoher Druckstärke. Mit VDE-GS Zeichen. Schutzart IP X5 für Sicherheit im Bad. Schutzklasse II. Thermischer Überlastungsschutz. Für Dauerbetrieb geeignet. Farbe verkehrsweiß ähnlich RAL 9016. Gehäuse aus schlagfestem Kunststoff. Motor: Energiesparender, robuster Motor mit Kugellager wartungsfrei. Für Dauerbetrieb geeignet. Montagehinweise: Kompatibel zu ECA Vorgängermodellen DN 150, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle. Wand- und Deckenmontage möglich. Elektrischer Anschluss: Elektrischer Anschluss wahlweise Auf- oder Unterputz. Sicherheitshinweise: Alle ECA 150 ipro Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. Details siehe Planungshinweise.Artikel: ECA 150 ipro VZC, Ausführung: Einstellbare Einschaltverzögerung und Nachlaufzeit, Fördervolumen: 200 m3/h / 250 m3/h, Drehzahl: 1672 1/min / 2189 1/min, Drehzahlsteuerbar: nein, Reversierbarkeit: nein, SEC average: -11,04 kWh/(m2*a), Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 15 W / 19 W, IMax: 0,09 A, Schutzart: IP X5, Netzzuleitung: 5 / 1,5 mm2, Einbauort: Decke / Wand, Einbauart: Aufputz, Einbaulage: beliebig, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 1,6 kg, Gewicht mit Verpackung: 1,9 kg, Klappe: keine, Nennweite: 150 mm, Breite: 228 mm, Höhe: 228 mm, Tiefe: 123,3 mm, Breite mit Verpackung: 235 mm, Höhe mit Verpackung: 235 mm, Tiefe mit Verpackung: 200 mm, Fördermitteltemperatur bei IMax: 40 °C, Nachlaufzeit: 0 min / 8 min / 17 min / 25 min, Einschaltverzögerung: 0 s / 50 s / 90 s / 120 s, Schalldruckpegel: 33 dB(A) / 40 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2
