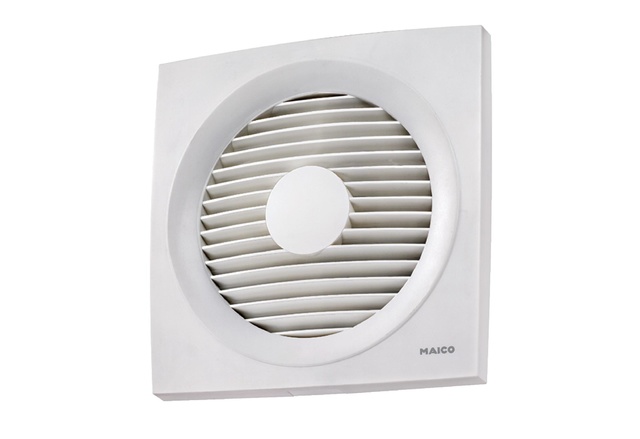

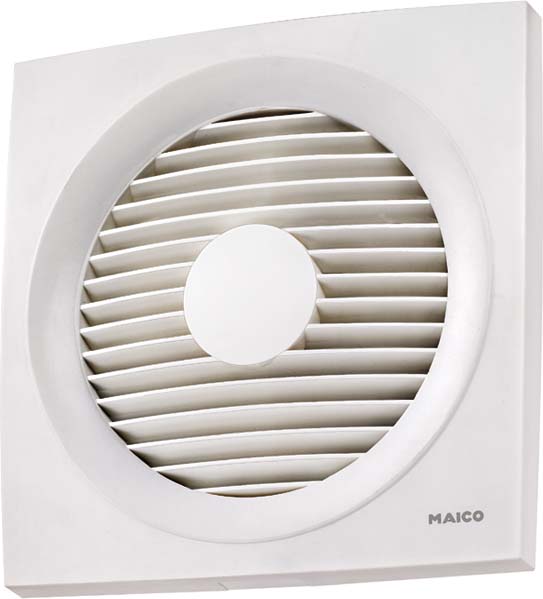

Maico Wandeinbauventilator Wechselstrom 500m3/h ENR 20

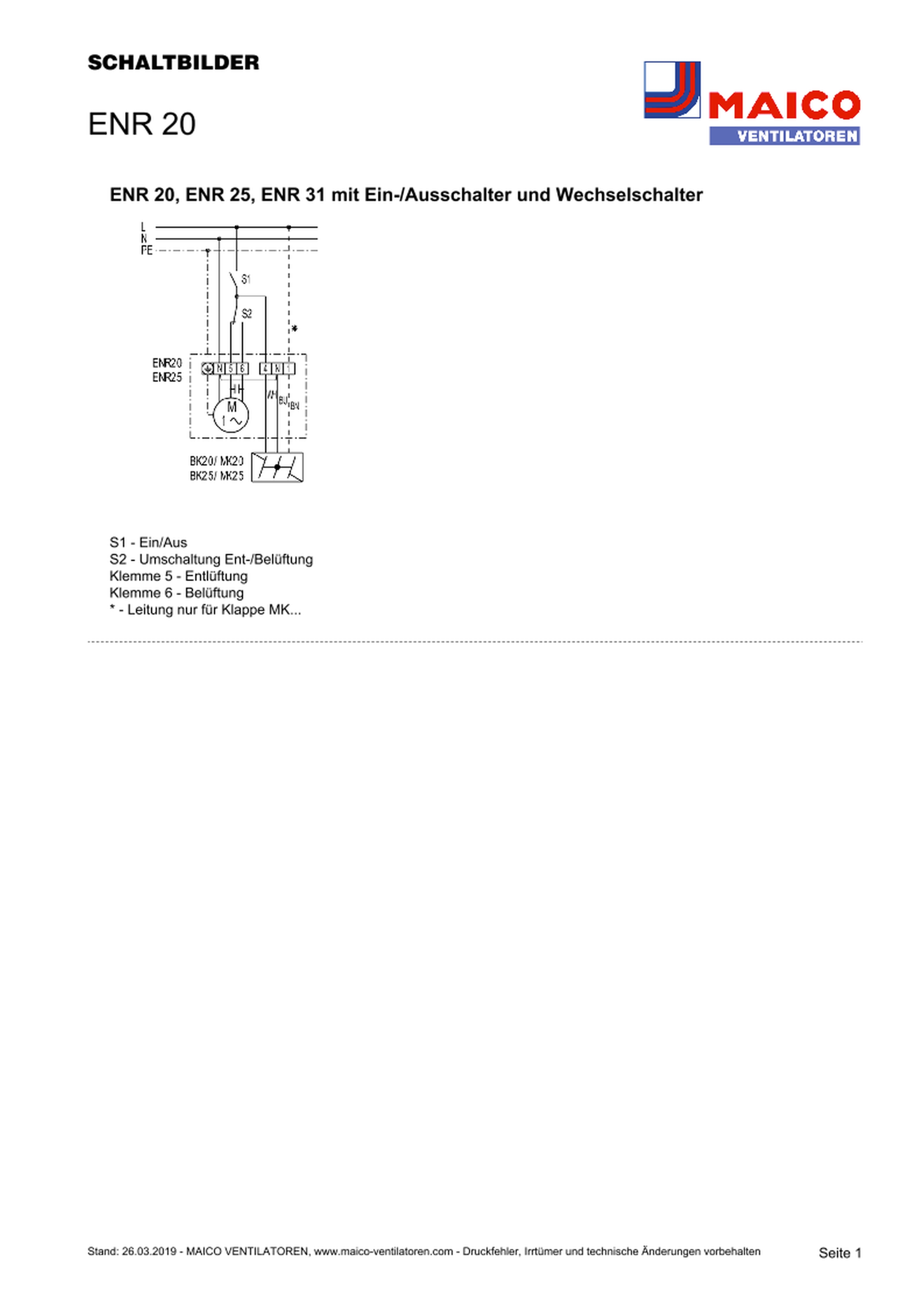

Merkmale - Gehäuse ohne Werkzeug zur Reinigung einfach abnehmbar. - Angenehm leise. - Schmutzfreier und schneller Austausch von bestehenden EN-Geräten, da 100 % kompatibel mit den Vorgängergeräten EN und ET. - Bei vorhandenen elektrischen Außenklappen mit Steckverbindung: Stecker abtrennen und die einzelnen Adern gemäß Schaltbilder EN/ENR im Internet neu anklemmen. - Ventilator wartungsfrei.Motor - Thermischer Überlastungsschutz serienmäßig. - Robuster Motor. - Für Dauerbetrieb geeignet. - Reversierbar, Ausnahme: EN 20, EN 25, EN 31.Elektrischer Anschluss - Elektrischer Anschluss wahlweise Auf- oder Unterputz.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel:EN 20 - Fördervolumen: 420 m3/h - Drehzahl: 1350 1/min - Laufradtyp: axial - Luftrichtung: Entlüftung - Drehzahlsteuerbar: nein - Reversierbarkeit: nein - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 30 W - IMax: 0,21 A - Schutzart: IP 44 - Netzzuleitung: 3 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 2,48 kg - Gewicht mit Verpackung: 3,04 kg - Nennweite: 200 mm - Breite: 320 mm - Höhe: 320 mm - Tiefe: 158 mm - Breite mit Verpackung: 350 mm - Höhe mit Verpackung: 350 mm - Tiefe mit Verpackung: 170 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 45 dB(A)Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Schaltbild 3Montageanleitung 4

Merkmale - Gehäuse ohne Werkzeug zur Reinigung einfach abnehmbar. - Angenehm leise. - Schmutzfreier und schneller Austausch von bestehenden EN-Geräten, da 100 % kompatibel mit den Vorgängergeräten EN und ET. - Bei vorhandenen elektrischen Außenklappen mit Steckverbindung: Stecker abtrennen und die einzelnen Adern gemäß Schaltbilder EN/ENR im Internet neu anklemmen. - Ventilator wartungsfrei.Motor - Thermischer Überlastungsschutz serienmäßig. - Robuster Motor. - Für Dauerbetrieb geeignet. - Reversierbar, Ausnahme: EN 20, EN 25, EN 31.Elektrischer Anschluss - Elektrischer Anschluss wahlweise Auf- oder Unterputz.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel:EN 25 - Fördervolumen: 630 m3/h - Drehzahl: 1030 1/min - Laufradtyp: axial - Luftrichtung: Entlüftung - Drehzahlsteuerbar: nein - Reversierbarkeit: nein - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 39 W - IMax: 0,23 A - Schutzart: IP 44 - Netzzuleitung: 3 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 2,63 kg - Gewicht mit Verpackung: 3,83 kg - Nennweite: 250 mm - Breite: 370 mm - Höhe: 370 mm - Tiefe: 158 mm - Breite mit Verpackung: 371 mm - Höhe mit Verpackung: 371 mm - Tiefe mit Verpackung: 190 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 45 dB(A)Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Schaltbild 3Montageanleitung 4

Merkmale - Gehäuse ohne Werkzeug zur Reinigung einfach abnehmbar. - Angenehm leise. - Schmutzfreier und schneller Austausch von bestehenden EN-Geräten, da 100 % kompatibel mit den Vorgängergeräten EN und ET. - Bei vorhandenen elektrischen Außenklappen mit Steckverbindung: Stecker abtrennen und die einzelnen Adern gemäß Schaltbilder EN/ENR im Internet neu anklemmen. - Ventilator wartungsfrei.Motor - Thermischer Überlastungsschutz serienmäßig. - Robuster Motor. - Für Dauerbetrieb geeignet. - Reversierbar, Ausnahme: EN 20, EN 25, EN 31.Elektrischer Anschluss - Elektrischer Anschluss wahlweise Auf- oder Unterputz.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel:EN 31 - Fördervolumen: 1500 m3/h - Drehzahl: 1220 1/min - Laufradtyp: axial - Luftrichtung: Entlüftung - Drehzahlsteuerbar: nein - Reversierbarkeit: nein - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 76 W - IMax: 0,33 A - Schutzart: IP 44 - Netzzuleitung: 3 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 4,63 kg - Gewicht mit Verpackung: 5,83 kg - Nennweite: 315 mm - Breite: 445 mm - Höhe: 445 mm - Tiefe: 186 mm - Breite mit Verpackung: 475 mm - Höhe mit Verpackung: 475 mm - Tiefe mit Verpackung: 220 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 57 dB(A)Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Schaltbild 3Montageanleitung 4

Merkmale - Gehäuse ohne Werkzeug zur Reinigung einfach abnehmbar. - Angenehm leise. - Schmutzfreier und schneller Austausch von bestehenden EN-Geräten, da 100 % kompatibel mit den Vorgängergeräten EN und ET. - Bei vorhandenen elektrischen Außenklappen mit Steckverbindung: Stecker abtrennen und die einzelnen Adern gemäß Schaltbilder EN/ENR im Internet neu anklemmen. - Ventilator wartungsfrei.Motor - Thermischer Überlastungsschutz serienmäßig. - Robuster Motor. - Für Dauerbetrieb geeignet. - Reversierbar, Ausnahme: EN 20, EN 25, EN 31.Elektrischer Anschluss - Elektrischer Anschluss wahlweise Auf- oder Unterputz.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel:ENR 25 - Fördervolumen: 840 m3/h - Drehzahl: 1240 1/min - Laufradtyp: axial - Luftrichtung: Be- oder Entlüftung - Drehzahlsteuerbar: nein - Reversierbarkeit: ja - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 48 W - INenn: 0,16 A - IMax: 0,22 A - Schutzart: IP 44 - Netzzuleitung: 5 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 3,06 kg - Gewicht mit Verpackung: 3,87 kg - Nennweite: 250 mm - Breite: 370 mm - Höhe: 370 mm - Tiefe: 158 mm - Breite mit Verpackung: 430 mm - Höhe mit Verpackung: 430 mm - Tiefe mit Verpackung: 185 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 50 dB(A)Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Schaltbild 3Montageanleitung 4

 - Elektrische Verschlussklappe als Wetterschutz und Kaltluftsperre bei abgeschaltetem Ventilator. - MK mit Getriebemotor: Nennleistung 3 W, Nennstrom 0,015 A. - BK mit Bimetallklappe: Nennleistung 25 W, Nennstrom 0,01 A, Anlaufstrom 1,8 A - 1s. Drehzahlregelung nur mit Drehzahlsteller STX 2,5. - Ausführung gemäß Schutzklasse II (ohne Schutzleiteranschluss). - Öffnet und schließt beim Ein- und Ausschalten des Ventilators. - MK benötigt 4-adrige Netzzuleitung. - BK benötigt 3-adrige Netzzuleitung. - Auf Anfrage Sonderausführungen mit Endlagenschalter lieferbar. Endlagenschalter spricht bei vollständig geöffneter Verschlussklappe an.Artikel:MK 20 - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 3 W - INenn: 0,015 A - Maximalbelastung: 0,015 A - Schutzart: IP 55 - Antrieb: Getriebe - Einbau: außen - Einbauort: Wand - Einbaulage: senkrecht - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Lamellenfarbe: silbergrau - Gewicht: 1,16 kg - Gewicht mit Verpackung: 1,32 kg - Klappenart: elektrisch - Geeignet für Nennweite: 200 mm - Breite: 325 mm - Höhe: 325 mm - Tiefe: 50,5 mm - Breite mit Verpackung: 335 mm - Höhe mit Verpackung: 330 mm - Tiefe mit Verpackung: 60 mm - Umgebungstemperatur: 40 °C
