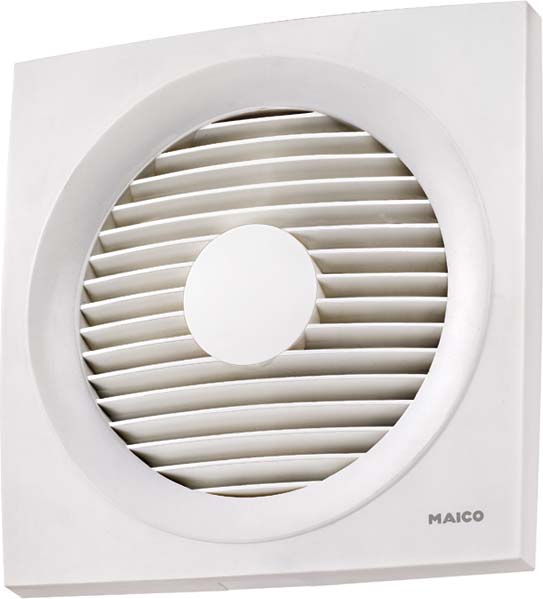

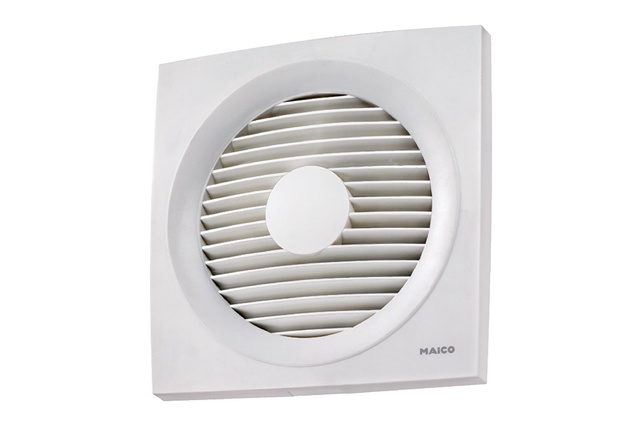

Maico Wandeinbauventilator 30W,420cbm/h.,IP44 EN 20

Merkmale - Gehäuse ohne Werkzeug zur Reinigung einfach abnehmbar. - Angenehm leise. - Schmutzfreier und schneller Austausch von bestehenden EN-Geräten, da 100 % kompatibel mit den Vorgängergeräten EN und ET. - Bei vorhandenen elektrischen Außenklappen mit Steckverbindung: Stecker abtrennen und die einzelnen Adern gemäß Schaltbilder EN/ENR im Internet neu anklemmen. - Ventilator wartungsfrei.Motor - Thermischer Überlastungsschutz serienmäßig. - Robuster Motor. - Für Dauerbetrieb geeignet. - Reversierbar, Ausnahme: EN 20, EN 25, EN 31.Elektrischer Anschluss - Elektrischer Anschluss wahlweise Auf- oder Unterputz.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel:EN 25 - Fördervolumen: 630 m3/h - Drehzahl: 1030 1/min - Laufradtyp: axial - Luftrichtung: Entlüftung - Drehzahlsteuerbar: nein - Reversierbarkeit: nein - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 39 W - IMax: 0,23 A - Schutzart: IP 44 - Netzzuleitung: 3 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 2,63 kg - Gewicht mit Verpackung: 3,83 kg - Nennweite: 250 mm - Breite: 370 mm - Höhe: 370 mm - Tiefe: 158 mm - Breite mit Verpackung: 371 mm - Höhe mit Verpackung: 371 mm - Tiefe mit Verpackung: 190 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 45 dB(A)Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Schaltbild 3Montageanleitung 4

Merkmale - Gehäuse ohne Werkzeug zur Reinigung einfach abnehmbar. - Angenehm leise. - Schmutzfreier und schneller Austausch von bestehenden EN-Geräten, da 100 % kompatibel mit den Vorgängergeräten EN und ET. - Bei vorhandenen elektrischen Außenklappen mit Steckverbindung: Stecker abtrennen und die einzelnen Adern gemäß Schaltbilder EN/ENR im Internet neu anklemmen. - Ventilator wartungsfrei.Motor - Thermischer Überlastungsschutz serienmäßig. - Robuster Motor. - Für Dauerbetrieb geeignet. - Reversierbar, Ausnahme: EN 20, EN 25, EN 31.Elektrischer Anschluss - Elektrischer Anschluss wahlweise Auf- oder Unterputz.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel:EN 31 - Fördervolumen: 1500 m3/h - Drehzahl: 1220 1/min - Laufradtyp: axial - Luftrichtung: Entlüftung - Drehzahlsteuerbar: nein - Reversierbarkeit: nein - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 76 W - IMax: 0,33 A - Schutzart: IP 44 - Netzzuleitung: 3 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 4,63 kg - Gewicht mit Verpackung: 5,83 kg - Nennweite: 315 mm - Breite: 445 mm - Höhe: 445 mm - Tiefe: 186 mm - Breite mit Verpackung: 475 mm - Höhe mit Verpackung: 475 mm - Tiefe mit Verpackung: 220 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 57 dB(A)Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Schaltbild 3Montageanleitung 4

Merkmale - Gehäuse ohne Werkzeug zur Reinigung einfach abnehmbar. - Angenehm leise. - Schmutzfreier und schneller Austausch von bestehenden EN-Geräten, da 100 % kompatibel mit den Vorgängergeräten EN und ET. - Bei vorhandenen elektrischen Außenklappen mit Steckverbindung: Stecker abtrennen und die einzelnen Adern gemäß Schaltbilder EN/ENR im Internet neu anklemmen. - Ventilator wartungsfrei.Motor - Thermischer Überlastungsschutz serienmäßig. - Robuster Motor. - Für Dauerbetrieb geeignet. - Reversierbar, Ausnahme: EN 20, EN 25, EN 31.Elektrischer Anschluss - Elektrischer Anschluss wahlweise Auf- oder Unterputz.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel:ENR 20 - Fördervolumen: 460 m3/h - Drehzahl: 1380 1/min - Laufradtyp: axial - Luftrichtung: Be- oder Entlüftung - Drehzahlsteuerbar: nein - Reversierbarkeit: ja - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 42 W - INenn: 0,15 A - IMax: 0,21 A - Schutzart: IP 44 - Netzzuleitung: 5 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 2,7 kg - Gewicht mit Verpackung: 3,26 kg - Nennweite: 200 mm - Breite: 320 mm - Höhe: 320 mm - Tiefe: 158 mm - Breite mit Verpackung: 355 mm - Höhe mit Verpackung: 355 mm - Tiefe mit Verpackung: 185 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 48 dB(A)Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Schaltbild 3Montageanleitung 4

Merkmale - Gehäuse ohne Werkzeug zur Reinigung einfach abnehmbar. - Angenehm leise. - Schmutzfreier und schneller Austausch von bestehenden EN-Geräten, da 100 % kompatibel mit den Vorgängergeräten EN und ET. - Bei vorhandenen elektrischen Außenklappen mit Steckverbindung: Stecker abtrennen und die einzelnen Adern gemäß Schaltbilder EN/ENR im Internet neu anklemmen. - Ventilator wartungsfrei.Motor - Thermischer Überlastungsschutz serienmäßig. - Robuster Motor. - Für Dauerbetrieb geeignet. - Reversierbar, Ausnahme: EN 20, EN 25, EN 31.Elektrischer Anschluss - Elektrischer Anschluss wahlweise Auf- oder Unterputz.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel:ENR 25 - Fördervolumen: 840 m3/h - Drehzahl: 1240 1/min - Laufradtyp: axial - Luftrichtung: Be- oder Entlüftung - Drehzahlsteuerbar: nein - Reversierbarkeit: ja - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 48 W - INenn: 0,16 A - IMax: 0,22 A - Schutzart: IP 44 - Netzzuleitung: 5 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 3,06 kg - Gewicht mit Verpackung: 3,87 kg - Nennweite: 250 mm - Breite: 370 mm - Höhe: 370 mm - Tiefe: 158 mm - Breite mit Verpackung: 430 mm - Höhe mit Verpackung: 430 mm - Tiefe mit Verpackung: 185 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 50 dB(A)Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Schaltbild 3Montageanleitung 4

 - Verschlussklappen zur Entlüftung. - Mit verzinktem Schutzgitter. - Ab Nenngröße 35 mit Mittelsteg zur Erhöhung der Klappenstabilität. - Optionales Zubehör: Verbindungsrahmen ZVR zur Befestigung der Verschlussklappen AS und RS am Ventilator statt an der Wand.Artikel:AS 20 - Luftrichtung: Entlüftung - Einbau: außen - Einbauort: Wand - Einbaulage: senkrecht / waagerecht - Material: Kunststoff, witterungs-, UV-beständig - Farbe: verkehrsweiß, ähnlich RAL 9016 - Lamellenfarbe: silbergrau - Gewicht: 0,4 kg - Gewicht mit Verpackung: 0,52 kg - Klappenart: selbstt. öffnend/schließend - Nennweite: 200 mm - Breite: 260 mm - Höhe: 260 mm - Tiefe: 39 mm - Breite mit Verpackung: 330 mm - Höhe mit Verpackung: 275 mm - Tiefe mit Verpackung: 50 mm - Umgebungstemperatur: 60 °C

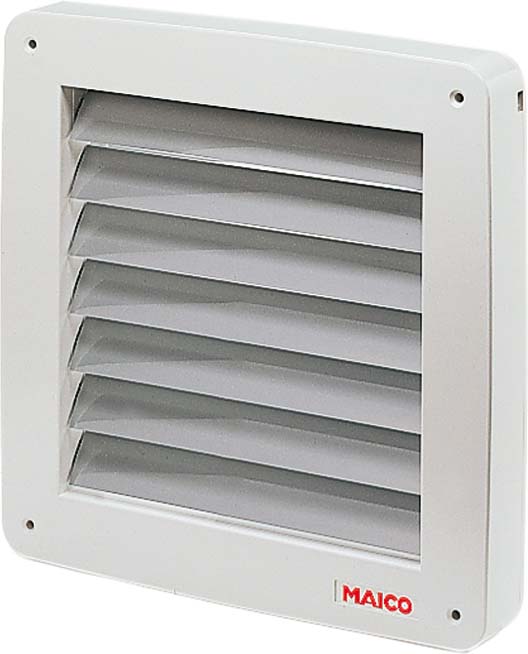

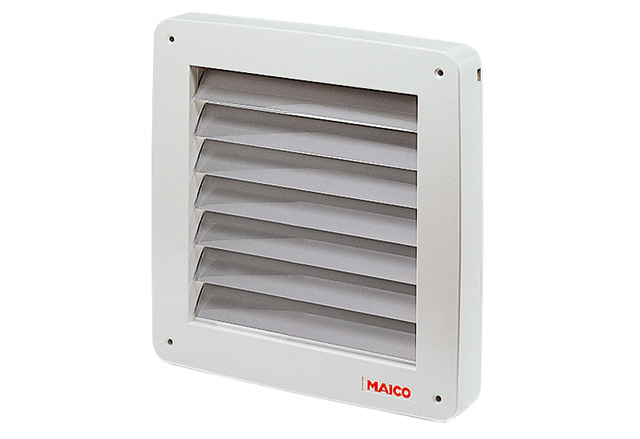

 - Elektrische Verschlussklappe als Wetterschutz und Kaltluftsperre bei abgeschaltetem Ventilator. - MK mit Getriebemotor: Nennleistung 3 W, Nennstrom 0,015 A. - BK mit Bimetallklappe: Nennleistung 25 W, Nennstrom 0,01 A, Anlaufstrom 1,8 A - 1s. Drehzahlregelung nur mit Drehzahlsteller STX 2,5. - Ausführung gemäß Schutzklasse II (ohne Schutzleiteranschluss). - Öffnet und schließt beim Ein- und Ausschalten des Ventilators. - MK benötigt 4-adrige Netzzuleitung. - BK benötigt 3-adrige Netzzuleitung. - Auf Anfrage Sonderausführungen mit Endlagenschalter lieferbar. Endlagenschalter spricht bei vollständig geöffneter Verschlussklappe an.Artikel:MK 20 - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 3 W - INenn: 0,015 A - Maximalbelastung: 0,015 A - Schutzart: IP 55 - Antrieb: Getriebe - Einbau: außen - Einbauort: Wand - Einbaulage: senkrecht - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Lamellenfarbe: silbergrau - Gewicht: 1,16 kg - Gewicht mit Verpackung: 1,32 kg - Klappenart: elektrisch - Geeignet für Nennweite: 200 mm - Breite: 325 mm - Höhe: 325 mm - Tiefe: 50,5 mm - Breite mit Verpackung: 335 mm - Höhe mit Verpackung: 330 mm - Tiefe mit Verpackung: 60 mm - Umgebungstemperatur: 40 °C

Besondere Eigenschaften - Effizienter Radial-Rohrventilator aus pulverbeschichtetem Stahlblech gefertigt. - Einsetzbar für Industrie-und Wohnbauinstallationen. - Radiallaufrad mit rückwärtsgekrümmten Schaufeln. - Geräuscharm und druckstark. - Geringer Platzbedarf durch kompakte Abmessungen. - Für direkten Einbau zwischen Rohrleitungen, je nach Einbaulage für Be- oder Entlüftung. - Runde Anschlussstutzen saug-und druckseitig auf Norm-Rohre abgestimmt. - Befestigungsfuß als Zubehör lieferbar.Förderrichtung - Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet.Motor - Einphasen Wechselstrommotor. - Außenläufer-Kondensatormotor. - Betriebskondensator anschlussfertig im Klemmenkasten. - Drehzahlsteuerbar. - Thermischer Überlastungsschutz (Temperaturfühler in Motorwicklung) serienmäßig. - Der Überlastungsschutz schaltet den Ventilator bei Überhitzung automatisch ab. - Robuster Motor mit Kugellager, wartungsfrei. - Schutzart IP X4 bei Einbau in Lüftungsleitungen mit mindestens 1 m Rohr auf der Saug- und Druckseite.Montagehinweise - Einbau in jeder Lage möglich. - Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem optionale elastische Manschetten ELR verwenden.Elektrischer Anschluss - Außenliegender Klemmenkasten mit Kabeleinführungstülle.Sicherheitshinweise - Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu optionales Schutzgitter SGR anbringen.Artikel:ERR 12/1 - Fördervolumen: 270 m3/h - Drehzahl: 2336 1/min - Laufradtyp: radial - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - SEC average: -10 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 / 220 V - Netzfrequenz: 50 Hz / 60 Hz - Nennleistung: 27 W - IMax: 0,13 A - Schutzart: IP X4 - Wärmeklasse: F - Polumschaltbar: nein - Einbaulage: senkrecht / waagerecht - Material: Stahlblech, pulverbeschichtet - Material Gehäuse: Stahlblech, pulverbeschichtet - Farbe: hellgrau - Gewicht: 2,75 kg - Gewicht mit Verpackung: 3,15 kg - Nennweite: 125 mm - Breite: 254 mm - Höhe: 291 mm - Tiefe: 230 mm - Breite mit Verpackung: 310 mm - Höhe mit Verpackung: 310 mm - Tiefe mit Verpackung: 270 mm - Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Gleichstrommotor: falseUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Schaltbild 3Montageanleitung 4Montageanleitung 5
