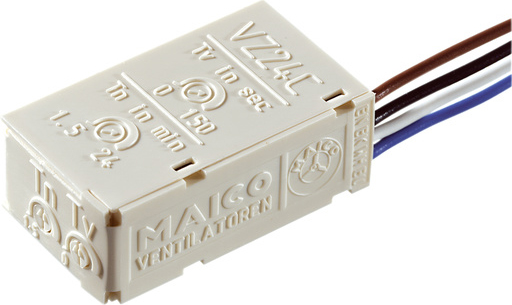

Maico Verzög.Zeitschalter 1,5 bis 24min Nachl. VZ 24 C

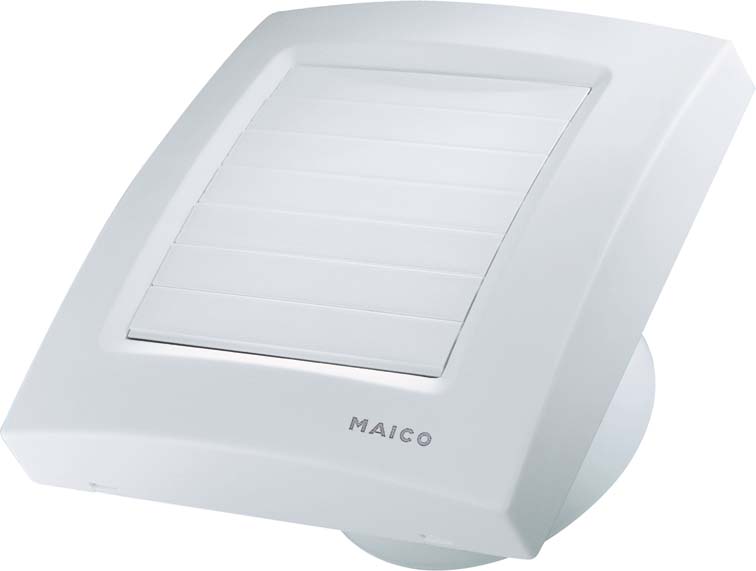

Standardausführung: Drehzahlsteuerbar. Durch die Technik des Phasenanschnitts kann im unteren Drehzahlbereich ein physikalisch bedingtes Brummgeräusch auftreten. Hohes Fördervolumen trotz kompakter Baugröße. Kombiniert großes Fördervolumen mit Druckstärke. Thermischer Überlastungsschutz. Gehäuse aus schlagfestem Kunststoff. Schutzklasse II. Mit VDE-GS-Zeichen, Ausnahme: ECA 120 24 V. Mit Schutzdichtungen gegen das Eindringen von Kondenswasser bei Deckeneinbau. Drehzahlsteuerung optional für ECA-Ventilatoren in Standardausführung. Farbe verkehrsweiß ähnlich RAL 9016. Motor: Robuster Motor mit Kugellager, wartungsfrei. Für Dauerbetrieb geeignet. Montagehinweise: Einfache, schnelle Demontage der Abdeckung. Schnelles Befestigen des Ventilators im Rohr durch 2 Klemmfedern. Elektrischer Anschluss: Elektrischer Anschluss wahlweise Auf- oder Unterputz. Sicherheitshinweise: ECA 120-Geräte mit der Schutzart IP 45 sind im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. Details siehe Planungshinweise.Artikel: ECA 120, Ausführung: Standardausführung, Fördervolumen: 170 m3/h, Drehzahl: 2600 1/min, Drehzahlsteuerbar: ja, Reversierbarkeit: nein, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz / 60 Hz, Leistungsaufnahme: 19 W, IMax: 0,14 A, Schutzart: IP 45, Netzzuleitung: 3 / 1,5 mm2, Einbauort: Wand, Einbauart: Aufputz, Einbaulage: beliebig, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 0,9 kg, Gewicht mit Verpackung: 1,05 kg, Nennweite: 120 mm, Breite: 171 mm, Höhe: 171 mm, Tiefe: 114 mm, Breite mit Verpackung: 180 mm, Höhe mit Verpackung: 180 mm, Tiefe mit Verpackung: 140 mm, Fördermitteltemperatur bei IMax: 40 °C, Schalldruckpegel: 42 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattSchaltbild

Standardausführung: Mit elektrisch betätigtem Innenverschluss. Drehzahlsteuerbar. Ausnahme: ECA 150/4 K. Durch die Technik des Phasenanschnitts kann im unteren Drehzahlbereich ein physikalisch bedingtes Brummgeräusch auftreten. Hohes Fördervolumen trotz kompakter Baugröße. Kombiniert großes Fördervolumen mit Druckstärke. Thermischer Überlastungsschutz. Gehäuse aus schlagfestem Kunststoff. Schutzklasse II. Mit VDE-GS-Zeichen, Ausnahme: ECA 120 24 V. Mit Schutzdichtungen gegen das Eindringen von Kondenswasser bei Deckeneinbau. Drehzahlsteuerung optional für ECA-Ventilatoren in Standardausführung. Farbe verkehrsweiß ähnlich RAL 9016. Motor: Robuster Motor mit Kugellager, wartungsfrei. Für Dauerbetrieb geeignet. Montagehinweise: Einfache, schnelle Demontage der Abdeckung. Schnelles Befestigen des Ventilators im Rohr durch 2 Klemmfedern. Elektrischer Anschluss: Elektrischer Anschluss wahlweise Auf- oder Unterputz. Sicherheitshinweise: ECA 120-Geräte mit der Schutzart IP 45 sind im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. Details siehe Planungshinweise.Artikel: ECA 120 K, Ausführung: Standardausführung, Fördervolumen: 180 m3/h, Drehzahl: 2600 1/min, Drehzahlsteuerbar: ja, Reversierbarkeit: nein, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz / 60 Hz, Leistungsaufnahme: 19 W, IMax: 0,14 A, Schutzart: IP 34, Netzzuleitung: 3 / 1,5 mm2, Einbauort: Wand, Einbauart: Aufputz, Einbaulage: beliebig, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 0,9 kg, Gewicht mit Verpackung: 1,08 kg, Klappenart: elektrisch, Nennweite: 120 mm, Breite: 171 mm, Höhe: 171 mm, Tiefe: 114 mm, Breite mit Verpackung: 180 mm, Höhe mit Verpackung: 180 mm, Tiefe mit Verpackung: 140 mm, Fördermitteltemperatur bei IMax: 40 °C, Schalldruckpegel: 36 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattSchaltbild

Standardausführung: ER 100: Drehzahlsteuerbar. ER 60: Nicht drehzahlsteuerbar. Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB.... Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H). Problemloser Filterwechsel ohne Werkzeug. Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. Farbe verkehrsweiß ähnlich RAL 9016. Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. Schutzklasse II. Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. Robuster energiesparender Kondensatormotor. Motor mit thermischem Überlastungsschutz. Wartungsfrei, mit beidseitig geschlossenen Kugellagern. Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h. Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel. Mit VDE-Zeichen.Artikel: ER 60, Ausführung: Standardausführung, Fördervolumen: 62 m3/h, Drehzahl: 1250 1/min, Luftrichtung: Entlüftung, Drehzahlsteuerbar: nein, SEC average: -3,72 kWh/(m2*a), Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Leistungsaufnahme: 21 W, IMax: 0,16 A, Schutzart: IP X5, Netzzuleitung: 3 / 1,5 mm2, Einbauort: Wand / Decke, Einbauart: Unterputz, Systemart: dezentral, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 1,5 kg, Gewicht mit Verpackung: 1,78 kg, Filterklasse: ISO Coarse 30 % (G2), Ausblasrichtung: seitlich, Breite: 250 mm, Höhe: 250 mm, Tiefe: 140 mm, Breite mit Verpackung: 285 mm, Höhe mit Verpackung: 285 mm, Tiefe mit Verpackung: 155 mm, Fördermitteltemperatur bei IMax: 40 °C, Schalldruckpegel: 36 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2, Nennweite: 75 mm / 80 mmUnter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattProduktdatenblattSchaltbild

Ausführungen: ECA 11 E: Passend in Rohre DN 100. Mit VDE-GS-Zeichen. Rohreinschubventilator für Einbau in Wickelfalzrohre. Für Be- oder Entlüftung, je nach Einbaulage im Rohr. Gehäuse aus schlagfestem Kunststoff. Schutzklasse II. Farbe verkehrsweiß ähnlich RAL 9016. Berührungsschutz gemäß DIN EN ISO 13857 erforderlich, z. B. durch Schutzgitter SG und Verschlussklappe AP. Schutzgitter und selbsttätige Verschlussklappe als Zubehör. Drehzahlsteuerbar, Ausnahme: ECA 15/2 E. Motor: Robuster Motor mit Kugellager, wartungsfrei. Für Dauerbetrieb geeignet. Thermischer Überlastungsschutz. Durch die Technik des Phasenanschnitts kann im unteren Drehzahlbereich ein physikalisch bedingtes Brummgeräusch auftreten. Montagehinweis: In trockenen Räumen für jede Einbaulage geeignet.Artikel: ECA 11 E, Fördervolumen: 105 m3/h, Drehzahl: 2550 1/min, Drehzahlsteuerbar: ja, Reversierbarkeit: nein, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz / 60 Hz, Leistungsaufnahme: 13 W, IMax: 0,1 A, Schutzart: IP 45, Netzzuleitung: 3 / 1,5 mm2, Einbauart: Unterputz, Einbaulage: beliebig, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 0,51 kg, Gewicht mit Verpackung: 0,59 kg, Nennweite: 100 mm, Breite: 98 mm, Höhe: 98 mm, Tiefe: 109 mm, Breite mit Verpackung: 103 mm, Höhe mit Verpackung: 103 mm, Tiefe mit Verpackung: 125 mm, Fördermitteltemperatur bei IMax: 40 °C, Schalldruckpegel: 37 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattProduktdatenblattSchaltbild

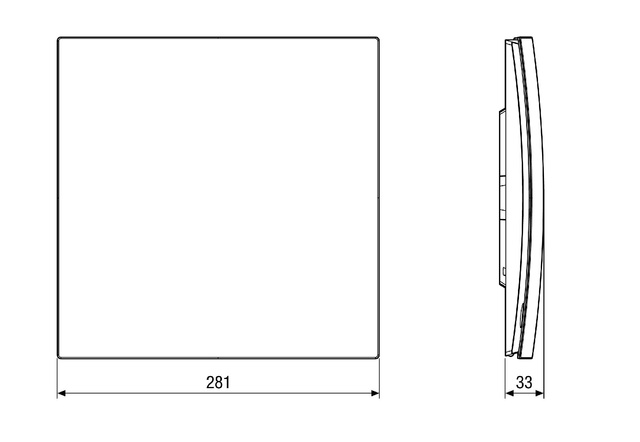

ER-A - Standardausführung: Standard Abdeckung für ER EC mit Filterwechselanzeige (Timestrip). Grundlast 30 m3/h / Volllast 60 m3/h. Ein/Aus der Volllaststufe über Lichtschalter oder separaten Schalter. Umschaltung auf Volllaststufe (60 m3/h) mit Einschaltverzögerung von ca. 60 sek. Nachlaufzeit der Volllast ca. 15 min. Besondere Eigenschaften: Strömungsoptimiertes, formschönes Design. Werkzeuglos wechselbarer Filter. Mit Filterwechselanzeige. Das Gerät kann im Dauerbetrieb in der Grundlaststufe betrieben werden. Schutzart IP X5 für Sicherheit im Bad. Farbe verkehrsweiß ähnlich RAL 9016. Für Einraumentlüftung mit einem einzelnen Ventilator. Filter ISO Coarse 30 % (G2), Filterwechsel ohne Werkzeug. Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. Nicht drehzahlsteuerbar. Schaltungsvariante: Mit einem zusätzlichen Schalter kann die Grundlast ein- bzw. ausgeschaltet werden (siehe Schaltbilder im Internet). *WerkseinstellungArtikel: ER-A, Ausführung: Standard, Fördervolumen: 30 m3/h / 60 m3/h / (Stufe 1/Stufe 2), Luftrichtung: Entlüftung, Schutzart: IP X5, Einbauort: Wand / Decke, Systemart: dezentral, Material Gehäuse: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 0,47 kg, Gewicht mit Verpackung: 0,62 kg, Filterklasse: ISO Coarse 30 % (G2), Breite: 281 mm, Höhe: 281 mm, Tiefe: 33 mm, Breite mit Verpackung: 310 mm, Höhe mit Verpackung: 300 mm, Tiefe mit Verpackung: 40 mm, Fördermitteltemperatur bei IMax: 40 °C, Einschaltverzögerung: 60 s / Umschaltung auf Volllaststufe (60 m3/h), Schalldruckpegel: 15 dB(A) / 35 dB(A) / kombiniert mit ER GH, 31 dB(A) / 41 dB(A) kombiniert mit ER GH AP/APB/ Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2, Zulassungsnummer: Z-51.1-478Unter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattProduktdatenblattSchaltbild

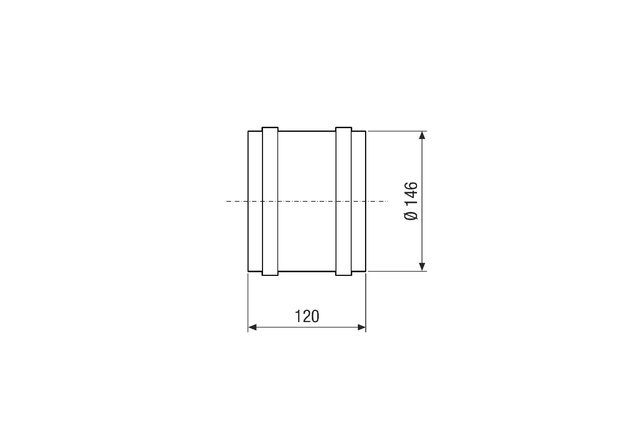

ECA 15/4 E und ECA 15/2 E: Passend in Rohre DN 150. Rohreinschubventilator für Einbau in Wickelfalzrohre. Für Be- oder Entlüftung, je nach Einbaulage im Rohr. Gehäuse aus schlagfestem Kunststoff. Schutzklasse II. Farbe verkehrsweiß ähnlich RAL 9016. Berührungsschutz gemäß DIN EN ISO 13857 erforderlich, z. B. durch Schutzgitter SG und Verschlussklappe AP. Schutzgitter und selbsttätige Verschlussklappe als Zubehör. Drehzahlsteuerbar, Ausnahme: ECA 15/2 E. Motor: Robuster Motor mit Kugellager, wartungsfrei. Für Dauerbetrieb geeignet. Thermischer Überlastungsschutz. Durch die Technik des Phasenanschnitts kann im unteren Drehzahlbereich ein physikalisch bedingtes Brummgeräusch auftreten. Montagehinweis: In trockenen Räumen für jede Einbaulage geeignet.Artikel: ECA 15/4 E, Fördervolumen: 170 m3/h, Drehzahl: 1420 1/min, Drehzahlsteuerbar: ja, Reversierbarkeit: nein, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz / 60 Hz, Leistungsaufnahme: 18 W, INenn: 0,1 A, IMax: 0,12 A, Schutzart: IP 44, Netzzuleitung: 3 / 1,5 mm2, Einbauart: Unterputz, Einbaulage: beliebig, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 1,1 kg, Gewicht mit Verpackung: 1,15 kg, Nennweite: 150 mm, Breite: 146 mm, Höhe: 146 mm, Tiefe: 120 mm, Breite mit Verpackung: 155 mm, Höhe mit Verpackung: 155 mm, Tiefe mit Verpackung: 135 mm, Fördermitteltemperatur bei IMax: 40 °C, Schalldruckpegel: 29 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattProduktdatenblattSchaltbild

Standardausführung: Ein/Aus über Lichtschalter oder separaten Schalter. Betrieb entweder in Stufe 1 oder Stufe 2. Zweistufig bedienbar mittels handelsüblichen Doppelwechselschalter. Drehzahlsteuerbar. Intelligent programmierter Kleinraumventilator für höchste Ansprüche. 2 Leistungsstufen. Verdeckte Ansaugung durch Designabdeckung. Zur Entlüftung. Kombiniert großes Fördervolumen mit hoher Druckstärke. Mit VDE-GS Zeichen. Schutzart IP X5 für Sicherheit im Bad. Schutzklasse II. Thermischer Überlastungsschutz. Für Dauerbetrieb geeignet. Farbe verkehrsweiß ähnlich RAL 9016. Gehäuse aus schlagfestem Kunststoff. Motor: Energiesparender, robuster Motor mit Kugellager wartungsfrei. Für Dauerbetrieb geeignet. Montagehinweise: Kompatibel zu ECA Vorgängermodellen DN 150, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle. Wand- und Deckenmontage möglich. Elektrischer Anschluss: Elektrischer Anschluss wahlweise Auf- oder Unterputz. Sicherheitshinweise: Alle ECA 150 ipro Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. Details siehe Planungshinweise.Artikel: ECA 150 ipro, Ausführung: Standardausführung, Fördervolumen: 200 m3/h / 250 m3/h, Drehzahl: 1672 1/min / 2189 1/min, Drehzahlsteuerbar: ja, Reversierbarkeit: nein, SEC average: -11,18 kWh/(m2*a), Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 15 W / 19 W, IMax: 0,09 A, Schutzart: IP X5, Netzzuleitung: 3/5 x 1,5 mm2, Einbauort: Decke / Wand, Einbauart: Aufputz, Einbaulage: beliebig, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 1,6 kg, Gewicht mit Verpackung: 1,89 kg, Klappe: keine, Nennweite: 150 mm, Breite: 228 mm, Höhe: 228 mm, Tiefe: 123,3 mm, Breite mit Verpackung: 235 mm, Höhe mit Verpackung: 235 mm, Tiefe mit Verpackung: 200 mm, Fördermitteltemperatur bei IMax: 40 °C, Schalldruckpegel: 33 dB(A) / 40 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattProduktdatenblattSchaltbild

Standardausführung: Ein/Aus über Lichtschalter oder separaten Schalter. Betrieb entweder in Stufe 1 oder Stufe 2. Zweistufig bedienbar mittels handelsüblichen Doppelwechselschalter. Drehzahlsteuerbar. Verdeckte Ansaugung, mit elektrisch betätigtem Innenverschluss. Intelligent programmierter Kleinraumventilator für höchste Ansprüche. 2 Leistungsstufen. Verdeckte Ansaugung durch Designabdeckung. Zur Entlüftung. Kombiniert großes Fördervolumen mit hoher Druckstärke. Mit VDE-GS Zeichen. Schutzart IP X5 für Sicherheit im Bad. Schutzklasse II. Thermischer Überlastungsschutz. Für Dauerbetrieb geeignet. Farbe verkehrsweiß ähnlich RAL 9016. Gehäuse aus schlagfestem Kunststoff. Motor: Energiesparender, robuster Motor mit Kugellager wartungsfrei. Für Dauerbetrieb geeignet. Montagehinweise: Kompatibel zu ECA Vorgängermodellen DN 150, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle. Wand- und Deckenmontage möglich. Elektrischer Anschluss: Elektrischer Anschluss wahlweise Auf- oder Unterputz. Sicherheitshinweise: Alle ECA 150 ipro Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. Details siehe Planungshinweise.Artikel: ECA 150 ipro K, Ausführung: Standardausführung, Fördervolumen: 200 m3/h / 250 m3/h, Drehzahl: 1672 1/min / 2189 1/min, Drehzahlsteuerbar: ja, Reversierbarkeit: nein, SEC average: -10,49 kWh/(m2*a), Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 18 W / 22 W, IMax: 0,11 A, Schutzart: IP X5, Netzzuleitung: 3/5 x 1,5 mm2, Einbauort: Decke / Wand, Einbauart: Aufputz, Einbaulage: beliebig, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 1,7 kg, Gewicht mit Verpackung: 1,96 kg, Klappe: integriert, Klappenart: elektrisch, Nennweite: 150 mm, Breite: 228 mm, Höhe: 228 mm, Tiefe: 123,3 mm, Breite mit Verpackung: 235 mm, Höhe mit Verpackung: 235 mm, Tiefe mit Verpackung: 200 mm, Fördermitteltemperatur bei IMax: 40 °C, Schalldruckpegel: 33 dB(A) / 40 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattSchaltbild

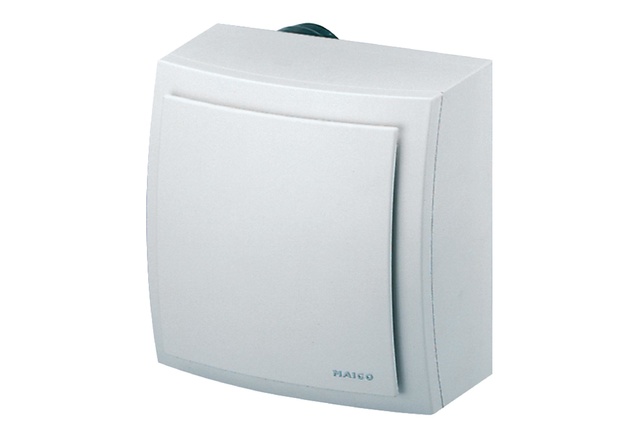

Standardausführung: ER 100: Drehzahlsteuerbar. ER 60: Nicht drehzahlsteuerbar. Aufputzventilator mit ISO Coarse 30 % (G2) Filter zur Entlüftung von Wohnungsküchen, Bädern oder WCs. Kunststoff-Ausblasstutzen DN 75/80 mit selbsttätiger Kunststoff-Rückschlagklappe. Kunststoff-Rückschlagklappe dient zusätzlich als Kaltrauchklappe. Gehäuse drehbar, dadurch Anschluss des Ausblasstutzen links oben oder rechts oben an die Hauptleitung. Problemloser Filterwechsel ohne Werkzeug. Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. Farbe verkehrsweiß ähnlich RAL 9016. Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. Schutzklasse II. Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. Robuster energiesparender Kondensatormotor. Motor mit thermischem Überlastungsschutz. Wartungsfrei, mit beidseitig geschlossenen Kugellagern. Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h. Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel. Mit VDE-Zeichen. Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-42. Zulassungsbescheide auf Anfrage oder auf unserer Homepage www.maico-ventilatoren.com.Artikel: ER-AP 60, Ausführung: Standardausführung, Fördervolumen: 61 m3/h, Drehzahl: 1250 1/min, Luftrichtung: Entlüftung, Drehzahlsteuerbar: nein, SEC average: -3,87 kWh/(m2*a), Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Leistungsaufnahme: 21 W, IMax: 0,17 A, Schutzart: IP X5, Netzzuleitung: 3 / 1,5 mm2, Einbauort: Wand / Decke, Einbauart: Aufputz, Systemart: dezentral, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 1,9 kg, Gewicht mit Verpackung: 2,48 kg, Filterklasse: ISO Coarse 30 % (G2), Brandschutz: nein, Anschlussdurchmesser: 75 mm / 80 mm, Breite: 236 mm, Höhe: 236 mm, Tiefe: 217,5 mm, Breite mit Verpackung: 255 mm, Höhe mit Verpackung: 280 mm, Tiefe mit Verpackung: 255 mm, Fördermitteltemperatur bei IMax: 40 °C, Schalldruckpegel: 40 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2, Zulassungsnummer: Z-51.1-42, Nennweite: 75 mm / 80 mmUnter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattProduktdatenblattSchaltbild

Standardausführung: ER 100: Drehzahlsteuerbar. ER 60: Nicht drehzahlsteuerbar. Aufputzventilator mit ISO Coarse 30 % (G2) Filter zur Entlüftung von Wohnungsküchen, Bädern oder WCs. Kunststoff-Ausblasstutzen DN 75/80 mit selbsttätiger Kunststoff-Rückschlagklappe. Kunststoff-Rückschlagklappe dient zusätzlich als Kaltrauchklappe. Gehäuse drehbar, dadurch Anschluss des Ausblasstutzen links oben oder rechts oben an die Hauptleitung. Problemloser Filterwechsel ohne Werkzeug. Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. Farbe verkehrsweiß ähnlich RAL 9016. Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. Schutzklasse II. Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. Robuster energiesparender Kondensatormotor. Motor mit thermischem Überlastungsschutz. Wartungsfrei, mit beidseitig geschlossenen Kugellagern. Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h. Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel. Mit VDE-Zeichen. Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-42. Zulassungsbescheide auf Anfrage oder auf unserer Homepage www.maico-ventilatoren.com.Artikel: ER-AP 100, Ausführung: Standardausführung, Fördervolumen: 100 m3/h, Drehzahl: 1850 1/min, Luftrichtung: Entlüftung, Drehzahlsteuerbar: ja, SEC average: -6,54 kWh/(m2*a), Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Leistungsaufnahme: 28,5 W, IMax: 0,15 A, Schutzart: IP X5, Netzzuleitung: 3 / 1,5 mm2, Einbauort: Wand / Decke, Einbauart: Aufputz, Systemart: dezentral, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 1,89 kg, Gewicht mit Verpackung: 2,45 kg, Filterklasse: ISO Coarse 30 % (G2), Brandschutz: nein, Anschlussdurchmesser: 75 mm / 80 mm, Breite: 236 mm, Höhe: 236 mm, Tiefe: 217,5 mm, Breite mit Verpackung: 255 mm, Höhe mit Verpackung: 255 mm, Tiefe mit Verpackung: 235 mm, Fördermitteltemperatur bei IMax: 40 °C, Schalldruckpegel: 49 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2, Zulassungsnummer: Z-51.1-42, Nennweite: 75 mm / 80 mmUnter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattProduktdatenblattSchaltbild

Standardausführung: Ein/Aus über Lichtschalter oder separaten Schalter. Betrieb entweder in Stufe 1 oder Stufe 2. Zweistufig bedienbar mittels handelsüblichen Doppelwechselschalter. Drehzahlsteuerbar. Intelligent programmierter Kleinraumventilator für höchste Ansprüche. 2 Leistungsstufen. Verdeckte Ansaugung durch Designabdeckung. Zur Entlüftung. VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH. VDE-Zeichen: ECA 100 RC/RCH. Schutzart IP X5 für Sicherheit im Bad. Schutzklasse II. Für Dauerbetrieb geeignet. Thermischer Überlastungsschutz. Farbe verkehrsweiß ähnlich RAL 9016. Gehäuse aus schlagfestem Kunststoff. Motor: Energiesparender, robuster Motor mit Kugellager, wartungsfrei. Für Dauerbetrieb geeignet. Montagehinweise: Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar. Wand- und Deckenmontage möglich. Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle. Elektrischer Anschluss: Elektrischer Anschluss Unterputz. Sicherheitshinweise: Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. Details siehe Planungshinweise.Artikel: ECA 100 ipro, Ausführung: Standardausführung, Fördervolumen: 78 m3/h / 92 m3/h, Drehzahl: 2100 1/min / 2500 1/min, Drehzahlsteuerbar: ja, Reversierbarkeit: nein, SEC average: -10,69 kWh/(m2*a), Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 6 W / 8 W, IMax: 0,06 A, Schutzart: IP X5, Netzzuleitung: 3/5 x 1,5 mm2, Einbauort: Decke / Wand, Einbauart: Aufputz, Einbaulage: beliebig, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 0,7 kg, Gewicht mit Verpackung: 0,85 kg, Klappe: keine, Nennweite: 100 mm, Breite: 159 mm, Höhe: 159 mm, Tiefe: 130 mm, Breite mit Verpackung: 165 mm, Höhe mit Verpackung: 165 mm, Tiefe mit Verpackung: 145 mm, Fördermitteltemperatur bei IMax: 40 °C, Schalldruckpegel: 27 dB(A) / 32 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattSchaltbild

Standardausführung: Ein/Aus über Lichtschalter oder separaten Schalter. Betrieb entweder in Stufe 1 oder Stufe 2. Zweistufig bedienbar mittels handelsüblichen Doppelwechselschalter. Drehzahlsteuerbar. Verdeckte Ansaugung, mit elektrisch betätigtem Innenverschluss. Intelligent programmierter Kleinraumventilator für höchste Ansprüche. 2 Leistungsstufen. Verdeckte Ansaugung durch Designabdeckung. Zur Entlüftung. VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH. VDE-Zeichen: ECA 100 RC/RCH. Schutzart IP X5 für Sicherheit im Bad. Schutzklasse II. Für Dauerbetrieb geeignet. Thermischer Überlastungsschutz. Farbe verkehrsweiß ähnlich RAL 9016. Gehäuse aus schlagfestem Kunststoff. Motor: Energiesparender, robuster Motor mit Kugellager, wartungsfrei. Für Dauerbetrieb geeignet. Montagehinweise: Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar. Wand- und Deckenmontage möglich. Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle. Elektrischer Anschluss: Elektrischer Anschluss Unterputz. Sicherheitshinweise: Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. Details siehe Planungshinweise.Artikel: ECA 100 ipro K, Ausführung: Standardausführung, Fördervolumen: 78 m3/h / 92 m3/h, Drehzahl: 2100 1/min / 2500 1/min, Drehzahlsteuerbar: ja, Reversierbarkeit: nein, SEC average: -8,35 kWh/(m2*a), Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 10 W / 13 W, IMax: 0,08 A, Schutzart: IP X5, Netzzuleitung: 3/5 x 1,5 mm2, Einbauort: Decke / Wand, Einbauart: Aufputz, Einbaulage: beliebig, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 0,74 kg, Gewicht mit Verpackung: 0,89 kg, Klappe: integriert, Klappenart: elektrisch, Nennweite: 100 mm, Breite: 159 mm, Höhe: 159 mm, Tiefe: 130 mm, Breite mit Verpackung: 165 mm, Höhe mit Verpackung: 165 mm, Tiefe mit Verpackung: 145 mm, Fördermitteltemperatur bei IMax: 40 °C, Schalldruckpegel: 27 dB(A) / 32 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattProduktdatenblattSchaltbild

Standardausführung: Ein/Aus über Lichtschalter oder separaten Schalter. Drehzahlsteuerbar. Durch die Technik des Phasenanschnitts kann im unteren Drehzahlbereich ein physikalisch bedingtes Brummgeräusch auftreten. Besonders leise dank innovativem Piano-Laufrad. Abdeckung ohne Werkzeug zur Reinigung abnehmbar. Kompatibel zu ECA 100 ipro und ECA Vorgängermodellen DN 100, gleiche Position Schraubenlöcher und Kabeleinführung. Mit VDE-Zeichen. Schutzart IP X4 für Sicherheit im Bad. Schutzklasse II. Integrierte Rückschlagklappe federlos, langlebig und stabil. Farbe verkehrsweiß ähnlich RAL 9016. Passend für Rohr DN 100. Gehäuse aus schlagfestem Kunststoff. Thermischer Überlastungsschutz. Motor: Robuster Motor mit Kugellager, wartungsfrei. Für Dauerbetrieb geeignet. Montagehinweise: Einfachste Montage, da Abdeckung ohne Werkzeug abnehmbar. Wand- und Deckenmontage möglich, bei Deckenmontage Bohrung in Abdeckung notwendig. Elektrischer Anschluss: Elektrischer Anschluss Unterputz. Sicherheitshinweise: Alle ECA piano-Geräte im Schutzbereich 2 gemäß DIN VDE 0100-701 einsetzbar. Details siehe Planungshinweise.Artikel: ECA piano Standard, Ausführung: Standardausführung, Fördervolumen: 80 m3/h, Drehzahl: 2400 1/min, Drehzahlsteuerbar: ja, Reversierbarkeit: nein, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz / 60 Hz, Nennleistung: 8 W, IMax: 0,06 A, Schutzart: IP X4, Netzzuleitung: 3 / 1,5 mm2, Einbauort: Wand / Decke, Einbauart: Aufputz, Einbaulage: beliebig, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 0,5 kg, Gewicht mit Verpackung: 0,61 kg, Nennweite: 100 mm, Breite: 151 mm, Höhe: 151 mm, Tiefe: 104 mm, Breite mit Verpackung: 160 mm, Höhe mit Verpackung: 160 mm, Tiefe mit Verpackung: 130 mm, Fördermitteltemperatur bei IMax: 40 °C, Schalldruckpegel: 26 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattSchaltbild
