Maico Verschlussklappe AS 30

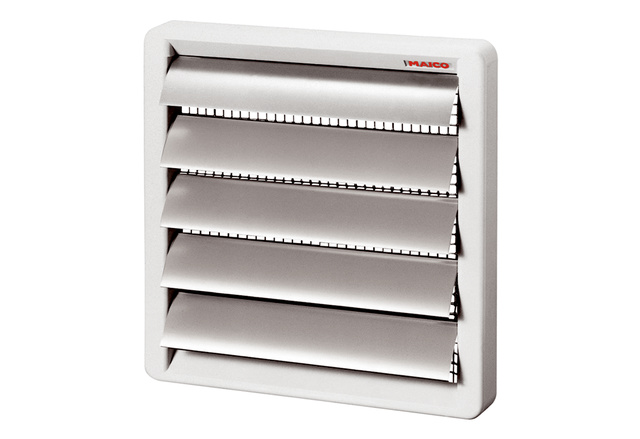

<p> - Verschlussklappen zur Entlüftung.</p><p> - Mit verzinktem Schutzgitter.</p><p> - Ab Nenngröße 35 mit Mittelsteg zur Erhöhung der Klappenstabilität.</p><p> - Optionales Zubehör: Verbindungsrahmen ZVR zur Befestigung der Verschlussklappen AS und RS am Ventilator statt an der Wand.</p><p></p><p>Artikel:</p><p>AS 20</p><p> - Luftrichtung: Entlüftung</p><p> - Einbau: außen</p><p> - Einbauort: Wand</p><p> - Einbaulage: senkrecht / waagerecht</p><p> - Material: Kunststoff, witterungs-, UV-beständig</p><p> - Farbe: verkehrsweiß, ähnlich RAL 9016</p><p> - Lamellenfarbe: silbergrau</p><p> - Gewicht: 0,4 kg</p><p> - Gewicht mit Verpackung: 0,52 kg</p><p> - Klappenart: selbstt. öffnend/schließend</p><p> - Nennweite: 200 mm</p><p> - Breite: 260 mm</p><p> - Höhe: 260 mm</p><p> - Tiefe: 39 mm</p><p> - Breite mit Verpackung: 330 mm</p><p> - Höhe mit Verpackung: 275 mm</p><p> - Tiefe mit Verpackung: 50 mm</p><p> - Umgebungstemperatur: 60 °C</p>

<p> - Verschlussklappen zur Entlüftung.</p><p> - Mit verzinktem Schutzgitter.</p><p> - Ab Nenngröße 35 mit Mittelsteg zur Erhöhung der Klappenstabilität.</p><p> - Optionales Zubehör: Verbindungsrahmen ZVR zur Befestigung der Verschlussklappen AS und RS am Ventilator statt an der Wand.</p><p></p><p>Artikel:</p><p>AS 25</p><p> - Luftrichtung: Entlüftung</p><p> - Einbau: außen</p><p> - Einbauort: Wand</p><p> - Einbaulage: senkrecht / waagerecht</p><p> - Material: Kunststoff, witterungs-, UV-beständig</p><p> - Farbe: verkehrsweiß, ähnlich RAL 9016</p><p> - Lamellenfarbe: silbergrau</p><p> - Gewicht: 0,58 kg</p><p> - Gewicht mit Verpackung: 0,73 kg</p><p> - Klappenart: selbstt. öffnend/schließend</p><p> - Nennweite: 255 mm</p><p> - Breite: 314 mm</p><p> - Höhe: 314 mm</p><p> - Tiefe: 40 mm</p><p> - Breite mit Verpackung: 375 mm</p><p> - Höhe mit Verpackung: 325 mm</p><p> - Tiefe mit Verpackung: 50 mm</p><p> - Umgebungstemperatur: 60 °C</p>

<p> - Verschlussklappen zur Entlüftung.</p><p> - Mit verzinktem Schutzgitter.</p><p> - Ab Nenngröße 35 mit Mittelsteg zur Erhöhung der Klappenstabilität.</p><p> - Optionales Zubehör: Verbindungsrahmen ZVR zur Befestigung der Verschlussklappen AS und RS am Ventilator statt an der Wand.</p><p></p><p>Artikel:</p><p>AS 35</p><p> - Luftrichtung: Entlüftung</p><p> - Einbau: außen</p><p> - Einbauort: Wand</p><p> - Einbaulage: senkrecht / waagerecht</p><p> - Material: Kunststoff, witterungs-, UV-beständig</p><p> - Farbe: verkehrsweiß, ähnlich RAL 9016</p><p> - Lamellenfarbe: silbergrau</p><p> - Gewicht: 1,12 kg</p><p> - Gewicht mit Verpackung: 1,36 kg</p><p> - Klappenart: selbstt. öffnend/schließend</p><p> - Nennweite: 355 mm</p><p> - Breite: 360 mm</p><p> - Höhe: 360 mm</p><p> - Tiefe: 40 mm</p><p> - Breite mit Verpackung: 485 mm</p><p> - Höhe mit Verpackung: 435 mm</p><p> - Tiefe mit Verpackung: 50 mm</p><p> - Umgebungstemperatur: 60 °C</p>

<p> - Verschlussklappen zur Entlüftung.</p><p> - Mit verzinktem Schutzgitter.</p><p> - Ab Nenngröße 35 mit Mittelsteg zur Erhöhung der Klappenstabilität.</p><p> - Optionales Zubehör: Verbindungsrahmen ZVR zur Befestigung der Verschlussklappen AS und RS am Ventilator statt an der Wand.</p><p></p><p>Artikel:</p><p>AS 40</p><p> - Luftrichtung: Entlüftung</p><p> - Einbau: außen</p><p> - Einbauort: Wand</p><p> - Einbaulage: senkrecht / waagerecht</p><p> - Material: Kunststoff, witterungs-, UV-beständig</p><p> - Farbe: verkehrsweiß, ähnlich RAL 9016</p><p> - Lamellenfarbe: silbergrau</p><p> - Gewicht: 1,3 kg</p><p> - Gewicht mit Verpackung: 1,58 kg</p><p> - Klappenart: selbstt. öffnend/schließend</p><p> - Nennweite: 400 mm</p><p> - Breite: 472 mm</p><p> - Höhe: 472 mm</p><p> - Tiefe: 40 mm</p><p> - Breite mit Verpackung: 535 mm</p><p> - Höhe mit Verpackung: 485 mm</p><p> - Tiefe mit Verpackung: 50 mm</p><p> - Umgebungstemperatur: 60 °C</p>

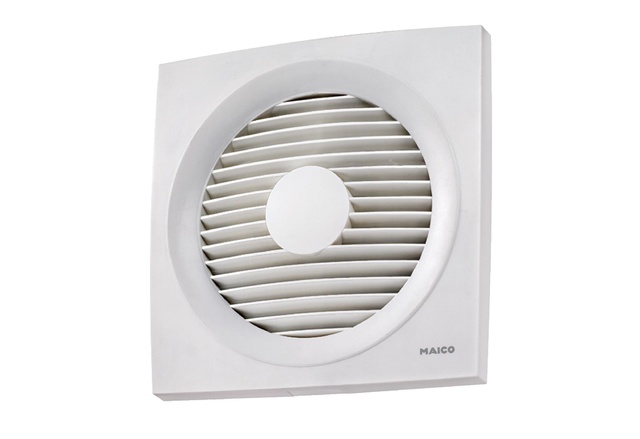

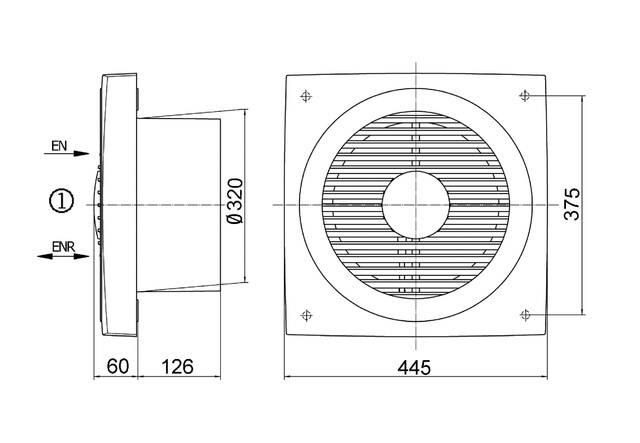

<p>Merkmale</p><p> - Gehäuse ohne Werkzeug zur Reinigung einfach abnehmbar.</p><p> - Angenehm leise.</p><p> - Schmutzfreier und schneller Austausch von bestehenden EN-Geräten, da 100 % kompatibel mit den Vorgängergeräten EN und ET.</p><p> - Bei vorhandenen elektrischen Außenklappen mit Steckverbindung: Stecker abtrennen und die einzelnen Adern gemäß Schaltbilder EN/ENR im Internet neu anklemmen.</p><p> - Ventilator wartungsfrei.</p><p></p><p>Motor</p><p> - Thermischer Überlastungsschutz serienmäßig.</p><p> - Robuster Motor.</p><p> - Für Dauerbetrieb geeignet.</p><p> - Reversierbar, Ausnahme: EN 20, EN 25, EN 31.</p><p></p><p>Elektrischer Anschluss</p><p> - Elektrischer Anschluss wahlweise Auf- oder Unterputz.</p><p></p><p>Sicherheitshinweise</p><p> - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.</p><p></p><p>Artikel:</p><p>EN 31</p><p> - Fördervolumen: 1500 m3/h</p><p> - Drehzahl: 1220 1/min</p><p> - Laufradtyp: axial</p><p> - Luftrichtung: Entlüftung</p><p> - Drehzahlsteuerbar: nein</p><p> - Reversierbarkeit: nein</p><p> - Spannungsart: Wechselstrom</p><p> - Bemessungsspannung: 230 V</p><p> - Netzfrequenz: 50 Hz</p><p> - Nennleistung: 76 W</p><p> - IMax: 0,33 A</p><p> - Schutzart: IP 44</p><p> - Netzzuleitung: 3 / 1,5 mm2</p><p> - Einbauort: Wand / Decke</p><p> - Einbauart: Aufputz</p><p> - Einbaulage: beliebig</p><p> - Material: Kunststoff</p><p> - Farbe: verkehrsweiß, ähnlich RAL 9016</p><p> - Gewicht: 4,63 kg</p><p> - Gewicht mit Verpackung: 5,83 kg</p><p> - Nennweite: 315 mm</p><p> - Breite: 445 mm</p><p> - Höhe: 445 mm</p><p> - Tiefe: 186 mm</p><p> - Breite mit Verpackung: 475 mm</p><p> - Höhe mit Verpackung: 475 mm</p><p> - Tiefe mit Verpackung: 220 mm</p><p> - Fördermitteltemperatur bei IMax: 40 °C</p><p> - Schalldruckpegel: 57 dB(A)</p>Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Schaltbild 3Montageanleitung 4

<p>Merkmale</p><p> - Gehäuse ohne Werkzeug zur Reinigung einfach abnehmbar.</p><p> - Angenehm leise.</p><p> - Schmutzfreier und schneller Austausch von bestehenden EN-Geräten, da 100 % kompatibel mit den Vorgängergeräten EN und ET.</p><p> - Bei vorhandenen elektrischen Außenklappen mit Steckverbindung: Stecker abtrennen und die einzelnen Adern gemäß Schaltbilder EN/ENR im Internet neu anklemmen.</p><p> - Ventilator wartungsfrei.</p><p></p><p>Motor</p><p> - Thermischer Überlastungsschutz serienmäßig.</p><p> - Robuster Motor.</p><p> - Für Dauerbetrieb geeignet.</p><p> - Reversierbar, Ausnahme: EN 20, EN 25, EN 31.</p><p></p><p>Elektrischer Anschluss</p><p> - Elektrischer Anschluss wahlweise Auf- oder Unterputz.</p><p></p><p>Sicherheitshinweise</p><p> - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.</p><p></p><p>Artikel:</p><p>EN 31</p><p> - Fördervolumen: 1500 m3/h</p><p> - Drehzahl: 1220 1/min</p><p> - Laufradtyp: axial</p><p> - Luftrichtung: Entlüftung</p><p> - Drehzahlsteuerbar: nein</p><p> - Reversierbarkeit: nein</p><p> - Spannungsart: Wechselstrom</p><p> - Bemessungsspannung: 230 V</p><p> - Netzfrequenz: 50 Hz</p><p> - Nennleistung: 76 W</p><p> - IMax: 0,33 A</p><p> - Schutzart: IP 44</p><p> - Netzzuleitung: 3 / 1,5 mm2</p><p> - Einbauort: Wand / Decke</p><p> - Einbauart: Aufputz</p><p> - Einbaulage: beliebig</p><p> - Material: Kunststoff</p><p> - Farbe: verkehrsweiß, ähnlich RAL 9016</p><p> - Gewicht: 4,63 kg</p><p> - Gewicht mit Verpackung: 5,83 kg</p><p> - Nennweite: 315 mm</p><p> - Breite: 445 mm</p><p> - Höhe: 445 mm</p><p> - Tiefe: 186 mm</p><p> - Breite mit Verpackung: 475 mm</p><p> - Höhe mit Verpackung: 475 mm</p><p> - Tiefe mit Verpackung: 220 mm</p><p> - Fördermitteltemperatur bei IMax: 40 °C</p><p> - Schalldruckpegel: 57 dB(A)</p>Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Schaltbild 3Montageanleitung 4

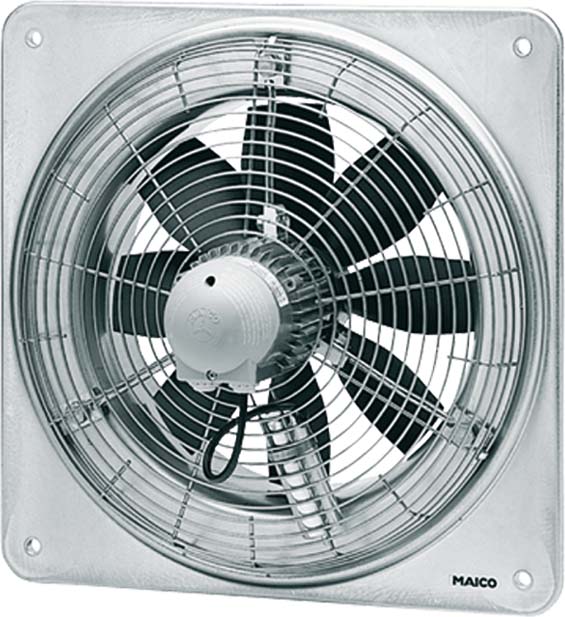

<p>Wechselstrom-Ausführung</p><p> - Axial-Wandventilator mit quadratischer Wandplatte, in Wechselstromausführung.</p><p></p><p>Kurzbeschreibung</p><p> - Zur Aufputzmontage.</p><p> - Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857.</p><p> - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid.</p><p> - Thermischer Überlastungsschutz serienmäßig.</p><p> - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG.</p><p> - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.</p><p> - Hoher lüftungsseitiger Wirkungsgrad.</p><p> - Niedriges Betriebsgeräusch.</p><p> - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager.</p><p> - Ventilatoren sind wartungsfrei.</p><p> - Einbau zur Be- und Entlüftung in jeder Lage möglich.</p><p></p><p>Förderrichtung</p><p> - Die Förderrichtung ist gekennzeichnet.</p><p> - Standard Abluftbetrieb, Förderrichtung über Motor saugend.</p><p></p><p>Wechselstrommotor</p><p> - Typenreihen EZQ/EZS.</p><p> - Asynchronmotor.</p><p> - Nicht zur Förderung wasserdampfgesättigter Luft geeignet.</p><p> - Bemessungsspannung 230 V, 50 Hz.</p><p> - Ventilatoren ... B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55.</p><p> - Ventilatoren ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54.</p><p> - Ventilatoren ... E: Spaltpolmotoren, Schutzart IP 54.</p><p> - Drehzahlsteuerbar. Ausnahme bei Typ EZQ 45/6 B.</p><p> - Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.</p><p> - Reversierbar. Ausnahme bei Ventilatoren mit Spaltpolmotor (... E).</p><p> - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.</p><p> - Thermischer Überlastungsschutz serienmäßig.</p><p></p><p>Elektrischer Anschluss</p><p> - An Klemmleiste im Abschlussdeckel des Motors.</p><p></p><p>Sicherheitshinweise</p><p> - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.</p><p></p><p>Artikel:</p><p>EZQ 25/2 B</p><p> - Ausführung: Quadratische Wandplatte</p><p> - Fördervolumen: 2100 m3/h</p><p> - FördervolumenNenn: 1470 m3/h / im opt. Wirkungsgrad</p><p> - Druck pfs, Nenn: 135 Pa - im opt. Wirkungsgrad</p><p> - Drehzahl nNenn: 2770 1/min - im opt. Wirkungsgrad</p><p> - Drehzahl: 2833 1/min</p><p> - Laufradtyp: axial</p><p> - Drehzahlsteuerbar: ja</p><p> - Reversierbarkeit: ja</p><p> - Spannungsart: Wechselstrom</p><p> - Bemessungsspannung: 230 V</p><p> - Netzfrequenz: 50 Hz</p><p> - Nennleistung: 185 W / im opt. Wirkungsgrad</p><p> - INenn: 0,75 A / im opt. Wirkungsgrad</p><p> - IMax: 1,1 A</p><p> - Schutzart: IP 55</p><p> - Wärmeklasse: F</p><p> - Polumschaltbar: nein</p><p> - Einbauort: Wand / Decke</p><p> - Einbauart: Aufputz</p><p> - Einbaulage: waagerecht / senkrecht</p><p> - Material: Stahlblech, verzinkt</p><p> - Farbe: silber</p><p> - Gewicht: 4,26 kg</p><p> - Gewicht mit Verpackung: 8,2 kg</p><p> - Nennweite: 250 mm</p><p> - Breite: 400 mm</p><p> - Höhe: 400 mm</p><p> - Tiefe: 259 mm</p><p> - Breite mit Verpackung: 420 mm</p><p> - Höhe mit Verpackung: 420 mm</p><p> - Tiefe mit Verpackung: 300 mm</p><p> - Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C</p><p> - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C</p><p> - Gesamteffizienz e: 29,8 %</p><p> - Messkategorie: A</p><p> - Effizienzkategorie: statisch</p><p> - Effizienzgrad N: 40,8</p><p> - VSD erforderlich: nein</p><p> - Herstellungsjahr: siehe Typenschild</p><p> - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen</p><p> - PBEP / FördervolumenBEP / Pfs, BEP: 0,185 kW / 1470 m3/h / 135 Pa</p><p> - nBEP: 2770 1/min</p><p> - spezifisches Verhältnis: ca. 1</p><p> - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung</p><p> - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung</p><p> - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -</p><p> - SchallleistungspegelLWA7: 80 dB(A)</p><p> - Verschlussklappe: ohne</p>Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2Montageanleitung 3Montageanleitung 4

Gegenmutter nach DIN 46319, mit metrischem Gewinde nach IEC 423.Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2

Kanalkupplung für Sockelleistenkanal SL, SL-L und SL-T. Zur Verbindung der Schnittstellen der einzelnen Kanaloberteile.Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Montageanleitung 2Produktdatenblatt 3
