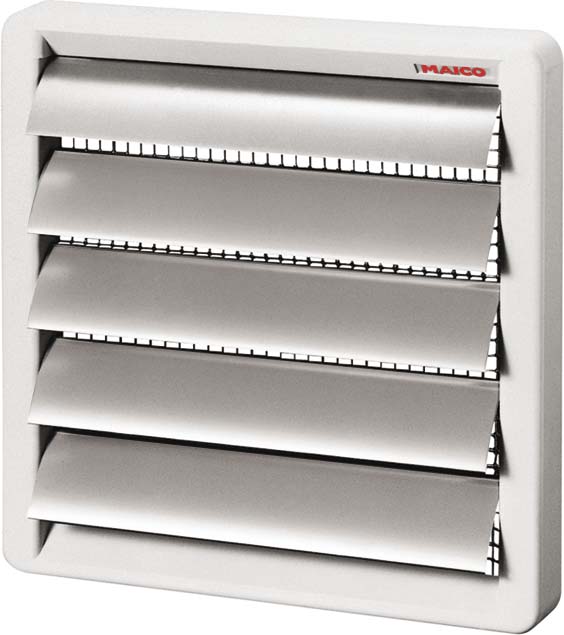

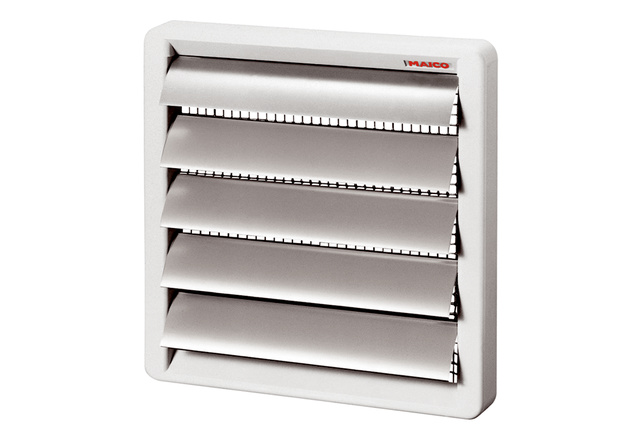

Maico Verschlussklappe AS 25

Wechselstrom-Ausführung - Axial-Wandventilator mit quadratischer Wandplatte, in Wechselstromausführung.Kurzbeschreibung - Zur Aufputzmontage. - Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. - Thermischer Überlastungsschutz serienmäßig. - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. - Hoher lüftungsseitiger Wirkungsgrad. - Niedriges Betriebsgeräusch. - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. - Ventilatoren sind wartungsfrei. - Einbau zur Be- und Entlüftung in jeder Lage möglich.Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor saugend.Wechselstrommotor - Typenreihen EZQ/EZS. - Asynchronmotor. - Nicht zur Förderung wasserdampfgesättigter Luft geeignet. - Bemessungsspannung 230 V, 50 Hz. - Ventilatoren ... B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55. - Ventilatoren ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54. - Ventilatoren ... E: Spaltpolmotoren, Schutzart IP 54. - Drehzahlsteuerbar. Ausnahme bei Typ EZQ 45/6 B. - Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. - Reversierbar. Ausnahme bei Ventilatoren mit Spaltpolmotor (... E). - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. - Thermischer Überlastungsschutz serienmäßig.Elektrischer Anschluss - An Klemmleiste im Abschlussdeckel des Motors.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel:EZQ 25/2 B - Ausführung: Quadratische Wandplatte - Fördervolumen: 2100 m3/h - FördervolumenNenn: 1470 m3/h / im opt. Wirkungsgrad - Druck pfs, Nenn: 135 Pa - im opt. Wirkungsgrad - Drehzahl nNenn: 2770 1/min - im opt. Wirkungsgrad - Drehzahl: 2833 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: ja - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 185 W / im opt. Wirkungsgrad - INenn: 0,75 A / im opt. Wirkungsgrad - IMax: 1,1 A - Schutzart: IP 55 - Wärmeklasse: F - Polumschaltbar: nein - Einbauort: Wand / Decke - Einbauart: Aufputz - Einbaulage: waagerecht / senkrecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 4,26 kg - Gewicht mit Verpackung: 8,2 kg - Nennweite: 250 mm - Breite: 400 mm - Höhe: 400 mm - Tiefe: 259 mm - Breite mit Verpackung: 420 mm - Höhe mit Verpackung: 420 mm - Tiefe mit Verpackung: 300 mm - Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Gesamteffizienz e: 29,8 % - Messkategorie: A - Effizienzkategorie: statisch - Effizienzgrad N: 40,8 - VSD erforderlich: nein - Herstellungsjahr: siehe Typenschild - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen - PBEP / FördervolumenBEP / Pfs, BEP: 0,185 kW / 1470 m3/h / 135 Pa - nBEP: 2770 1/min - spezifisches Verhältnis: ca. 1 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: - - SchallleistungspegelLWA7: 80 dB(A) - Verschlussklappe: ohneUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2Schaltbild 3

Wechselstrom-Ausführung - Axial-Wandventilator mit quadratischer Wandplatte, in Wechselstromausführung.Kurzbeschreibung - Zur Aufputzmontage. - Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. - Thermischer Überlastungsschutz serienmäßig. - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. - Hoher lüftungsseitiger Wirkungsgrad. - Niedriges Betriebsgeräusch. - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. - Ventilatoren sind wartungsfrei. - Einbau zur Be- und Entlüftung in jeder Lage möglich.Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor saugend.Wechselstrommotor - Typenreihen EZQ/EZS. - Asynchronmotor. - Nicht zur Förderung wasserdampfgesättigter Luft geeignet. - Bemessungsspannung 230 V, 50 Hz. - Ventilatoren ... B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55. - Ventilatoren ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54. - Ventilatoren ... E: Spaltpolmotoren, Schutzart IP 54. - Drehzahlsteuerbar. Ausnahme bei Typ EZQ 45/6 B. - Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. - Reversierbar. Ausnahme bei Ventilatoren mit Spaltpolmotor (... E). - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. - Thermischer Überlastungsschutz serienmäßig.Elektrischer Anschluss - An Klemmleiste im Abschlussdeckel des Motors.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel:EZQ 25/4 D - Ausführung: Quadratische Wandplatte - Fördervolumen: 1000 m3/h - Drehzahl: 1425 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: ja - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 32 W - INenn: 0,16 A - IMax: 0,2 A - Schutzart: IP 54 - Wärmeklasse: B - Polumschaltbar: nein - Einbauort: Wand / Decke - Einbauart: Aufputz - Einbaulage: waagerecht / senkrecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 4,62 kg - Gewicht mit Verpackung: 5,61 kg - Nennweite: 250 mm - Breite: 400 mm - Höhe: 400 mm - Tiefe: 176 mm - Breite mit Verpackung: 420 mm - Höhe mit Verpackung: 420 mm - Tiefe mit Verpackung: 300 mm - Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Verschlussklappe: ohneUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2Schaltbild 3

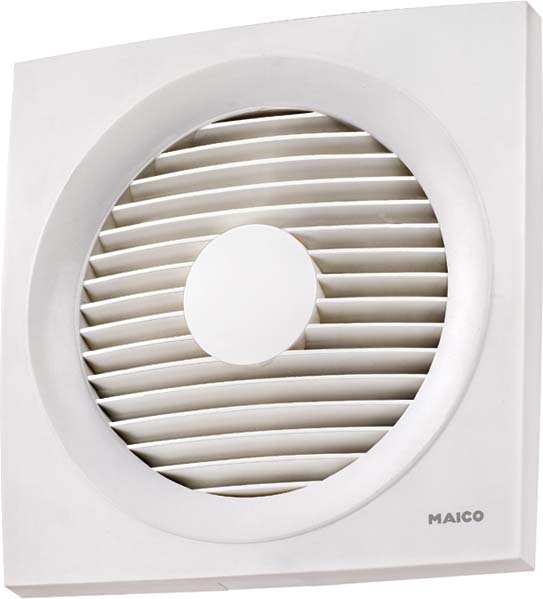

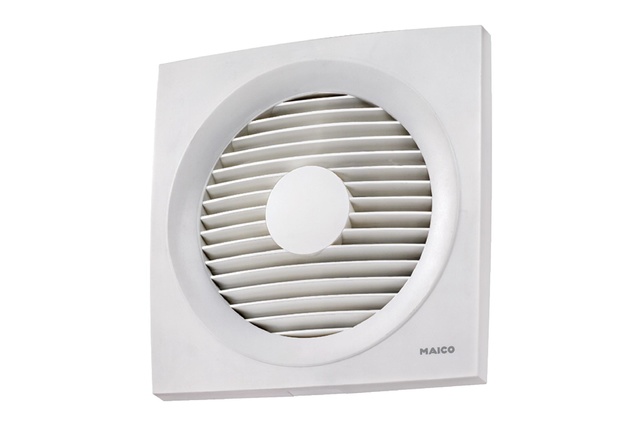

Merkmale - Gehäuse ohne Werkzeug zur Reinigung einfach abnehmbar. - Angenehm leise. - Schmutzfreier und schneller Austausch von bestehenden EN-Geräten, da 100 % kompatibel mit den Vorgängergeräten EN und ET. - Bei vorhandenen elektrischen Außenklappen mit Steckverbindung: Stecker abtrennen und die einzelnen Adern gemäß Schaltbilder EN/ENR im Internet neu anklemmen. - Ventilator wartungsfrei.Motor - Thermischer Überlastungsschutz serienmäßig. - Robuster Motor. - Für Dauerbetrieb geeignet. - Drehzahlsteuerbar. - Reversierbar, Ausnahme: EN 20, EN 25, EN 31.Elektrischer Anschluss - Elektrischer Anschluss wahlweise Auf- oder Unterputz.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel:EN 25 - Fördervolumen: 630 m3/h - Drehzahl: 1030 1/min - Laufradtyp: axial - Luftrichtung: Entlüftung - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 39 W - IMax: 0,23 A - Schutzart: IP 44 - Netzzuleitung: 3 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 2,63 kg - Gewicht mit Verpackung: 3,83 kg - Nennweite: 250 mm - Breite: 370 mm - Höhe: 370 mm - Tiefe: 158 mm - Breite mit Verpackung: 371 mm - Höhe mit Verpackung: 371 mm - Tiefe mit Verpackung: 190 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 45 dB(A)Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2
