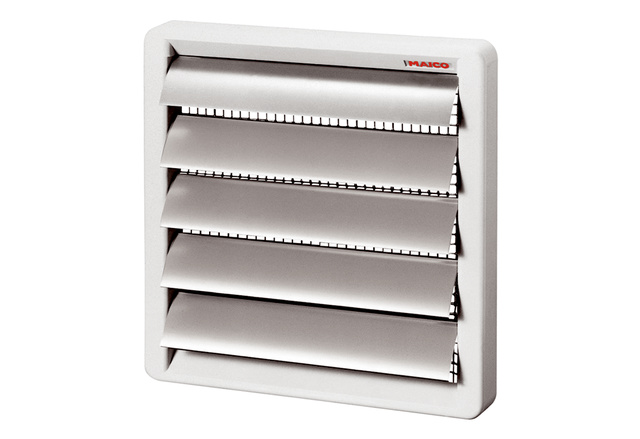

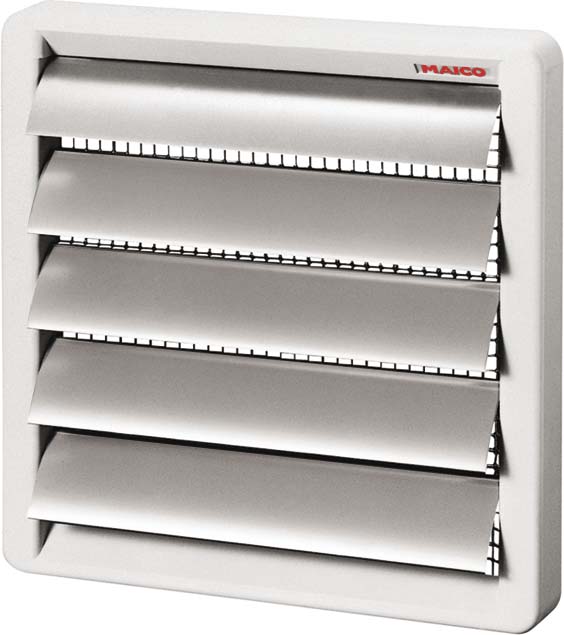

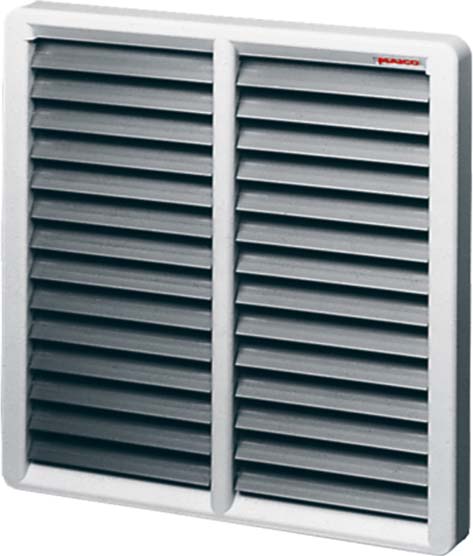

Maico Verschlussklappe AS 20

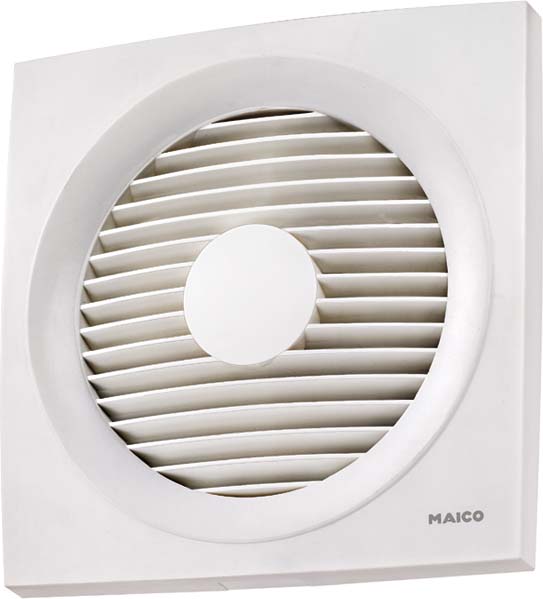

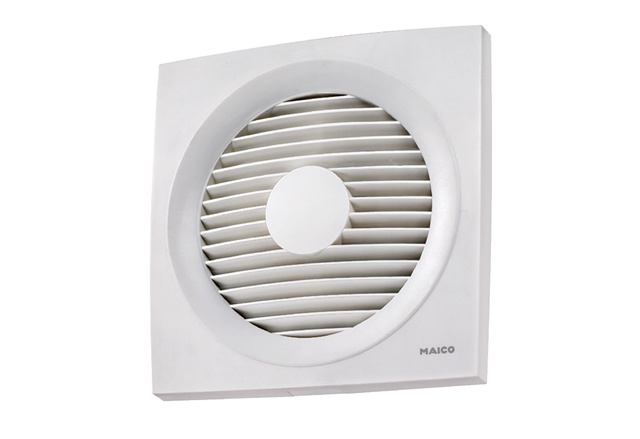

Merkmale - Gehäuse ohne Werkzeug zur Reinigung einfach abnehmbar. - Angenehm leise. - Schmutzfreier und schneller Austausch von bestehenden EN-Geräten, da 100 % kompatibel mit den Vorgängergeräten EN und ET. - Bei vorhandenen elektrischen Außenklappen mit Steckverbindung: Stecker abtrennen und die einzelnen Adern gemäß Schaltbilder EN/ENR im Internet neu anklemmen. - Ventilator wartungsfrei.Motor - Thermischer Überlastungsschutz serienmäßig. - Robuster Motor. - Für Dauerbetrieb geeignet. - Drehzahlsteuerbar. - Reversierbar, Ausnahme: EN 20, EN 25, EN 31.Elektrischer Anschluss - Elektrischer Anschluss wahlweise Auf- oder Unterputz.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel:EN 20 - Fördervolumen: 420 m3/h - Drehzahl: 1350 1/min - Laufradtyp: axial - Luftrichtung: Entlüftung - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 30 W - IMax: 0,21 A - Schutzart: IP 44 - Netzzuleitung: 3 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 2,48 kg - Gewicht mit Verpackung: 3,04 kg - Nennweite: 200 mm - Breite: 320 mm - Höhe: 320 mm - Tiefe: 158 mm - Breite mit Verpackung: 350 mm - Höhe mit Verpackung: 350 mm - Tiefe mit Verpackung: 170 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 45 dB(A)Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2Schaltbild 3

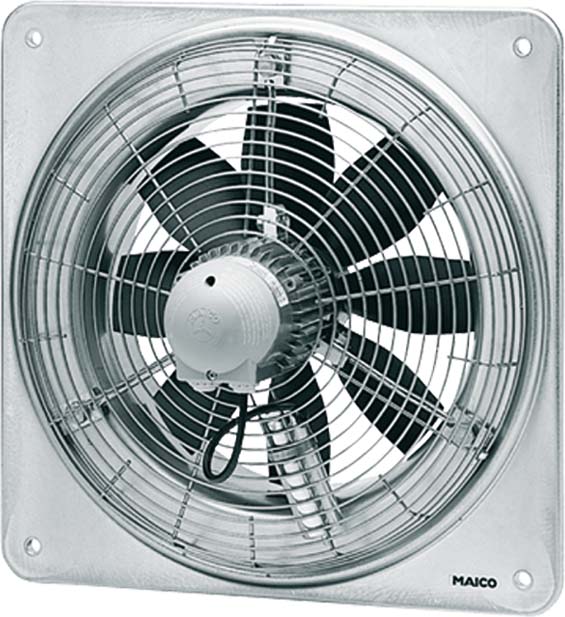

Wechselstrom-Ausführung - Axial-Wandventilator mit quadratischer Wandplatte, in Wechselstromausführung.Kurzbeschreibung - Zur Aufputzmontage. - Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. - Thermischer Überlastungsschutz serienmäßig. - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. - Hoher lüftungsseitiger Wirkungsgrad. - Niedriges Betriebsgeräusch. - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. - Ventilatoren sind wartungsfrei. - Einbau zur Be- und Entlüftung in jeder Lage möglich.Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor saugend.Wechselstrommotor - Typenreihen EZQ/EZS. - Asynchronmotor. - Nicht zur Förderung wasserdampfgesättigter Luft geeignet. - Bemessungsspannung 230 V, 50 Hz. - Ventilatoren ... B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55. - Ventilatoren ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54. - Ventilatoren ... E: Spaltpolmotoren, Schutzart IP 54. - Drehzahlsteuerbar. Ausnahme bei Typ EZQ 45/6 B. - Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. - Reversierbar. Ausnahme bei Ventilatoren mit Spaltpolmotor (... E). - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. - Thermischer Überlastungsschutz serienmäßig.Elektrischer Anschluss - An Klemmleiste im Abschlussdeckel des Motors.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel:EZQ 20/2 B - Ausführung: Quadratische Wandplatte - Fördervolumen: 1100 m3/h - Drehzahl: 2850 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: ja - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 65 W - INenn: 0,3 A - IMax: 0,47 A - Schutzart: IP 55 - Wärmeklasse: B - Polumschaltbar: nein - Einbauort: Wand / Decke - Einbauart: Aufputz - Einbaulage: waagerecht / senkrecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 5,5 kg - Gewicht mit Verpackung: 6,44 kg - Nennweite: 200 mm - Breite: 345 mm - Höhe: 345 mm - Tiefe: 238 mm - Breite mit Verpackung: 415 mm - Höhe mit Verpackung: 415 mm - Tiefe mit Verpackung: 295 mm - Fördermitteltemperatur bei Nennstrom: 60 °C - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Verschlussklappe: ohneUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2

Wechselstrom-Ausführung - Axial-Wandventilator mit quadratischer Wandplatte, in Wechselstromausführung.Kurzbeschreibung - Zur Aufputzmontage. - Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. - Thermischer Überlastungsschutz serienmäßig. - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. - Hoher lüftungsseitiger Wirkungsgrad. - Niedriges Betriebsgeräusch. - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. - Ventilatoren sind wartungsfrei. - Einbau zur Be- und Entlüftung in jeder Lage möglich.Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor saugend.Motor - Asynchronmotor. - Drehzahlsteuerbar. Ausnahme: Typ DZQ 40/2 B und DZS 40/2 B. - Reversierbar. Ausnahme: Ventilatoren mit Spaltpolmotor (...-E). - Nicht zur Förderung wasserdampfgesättigter Luft geeignet.Wechselstrommotor - Typenreihen EZQ/EZS. - Asynchronmotor. - Nicht zur Förderung wasserdampfgesättigter Luft geeignet. - Bemessungsspannung 230 V, 50 Hz. - Ventilatoren ... B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55. - Ventilatoren ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54. - Ventilatoren ... E: Spaltpolmotoren, Schutzart IP 54. - Drehzahlsteuerbar. Ausnahme bei Typ EZQ 45/6 B. - Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. - Reversierbar. Ausnahme bei Ventilatoren mit Spaltpolmotor (... E). - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. - Thermischer Überlastungsschutz serienmäßig.Elektrischer Anschluss - An Klemmleiste im Abschlussdeckel des Motors.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel:EZQ 20/4 E - Ausführung: Quadratische Wandplatte - Fördervolumen: 475 m3/h - Drehzahl: 1380 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 35 W - INenn: 0,25 A - IMax: 0,25 A - Schutzart: IP 54 - Wärmeklasse: B - Polumschaltbar: nein - Einbauort: Wand / Decke - Einbauart: Aufputz - Einbaulage: waagerecht / senkrecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 3,57 kg - Gewicht mit Verpackung: 4,51 kg - Nennweite: 200 mm - Breite: 345 mm - Höhe: 345 mm - Tiefe: 174 mm - Breite mit Verpackung: 415 mm - Höhe mit Verpackung: 415 mm - Tiefe mit Verpackung: 310 mm - Fördermitteltemperatur bei Nennstrom: 60 °C - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Verschlussklappe: ohneUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2Schaltbild 3

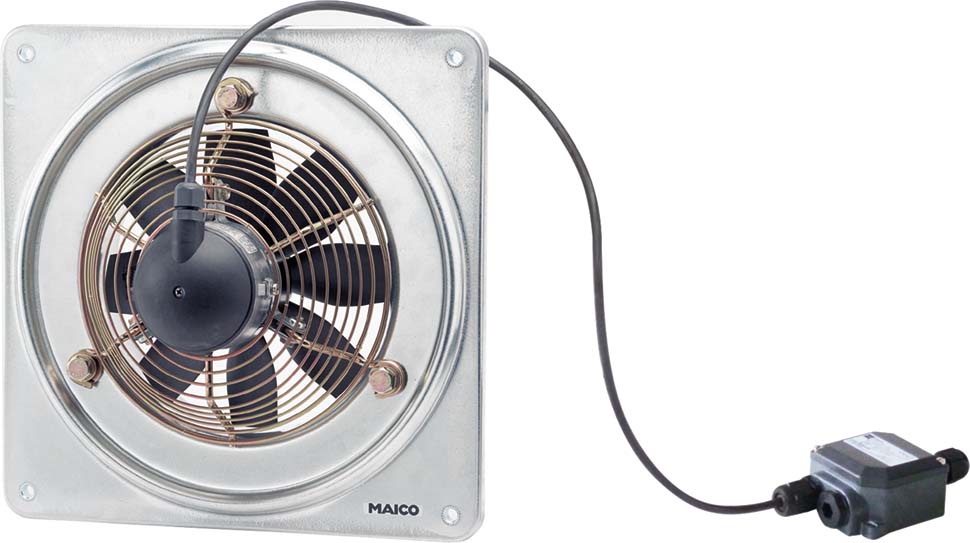

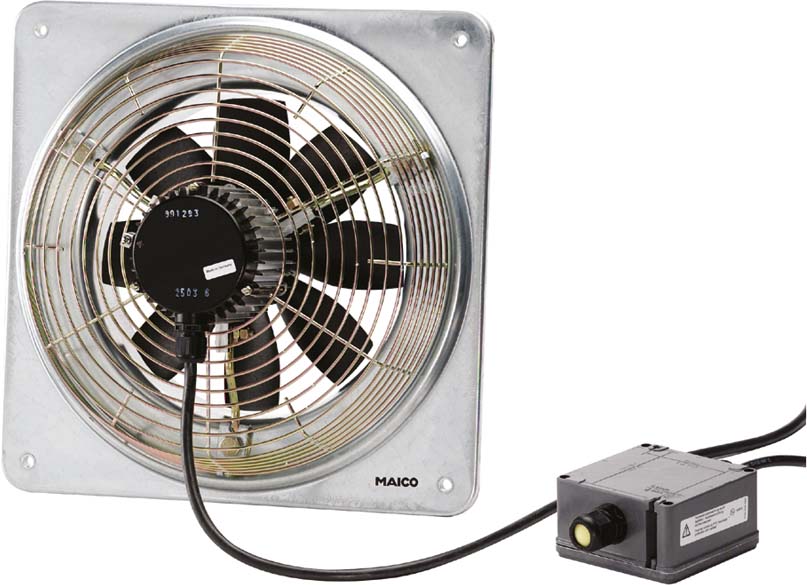

Produktausführung - Wechselstrommotor - Ex II 2G Ex eb IIB+H2 T3 Gb / Ex II 2G Ex h IIB+H2 T3 Gb. - Für Einsatztemperaturen von -20 °C
