Maico Ventilatoreinsatz für UP-/UPD-/UPB17 ER EC RF17
ggf. Abbildung ähnlich
437,27 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2001710856
Hersteller:
Maico
Hersteller-Nr.:
0093.0614
EAN:
4012799936145
Versandart:
Paket
Hersteller Typ
ER EC RF17
Produktinformationen "Maico Ventilatoreinsatz für UP-/UPD-/UPB17 ER EC RF17"
Besondere Eigenschaften

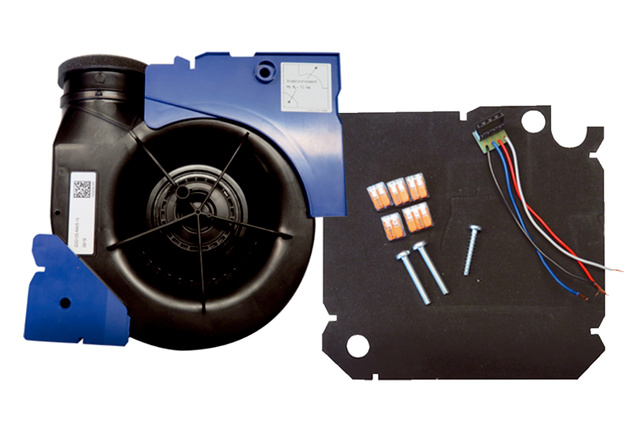

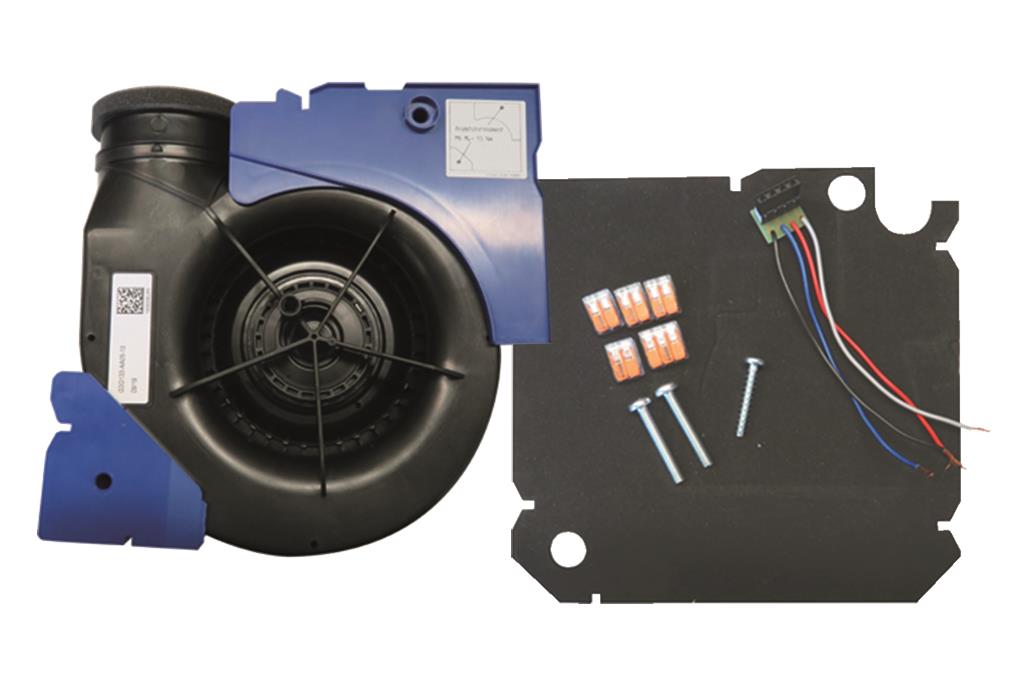

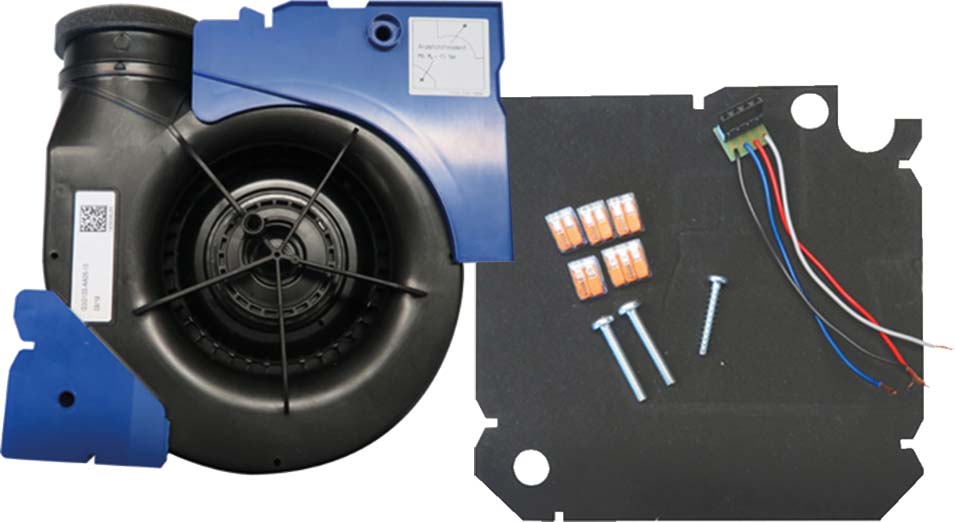

- Ventilatoreinsatz-Kit zum Einsatz in ER 17-Unterputzgehäusen.
- Austausch alter ER 17-Ventilatoreinsätze durch energiesparenden ER EC RF17.
- Reduzierte Leistungsaufnahme um bis zu 90 % im Vergleich zum ER 17.
- Verbesserte Schallleistung im Vergleich zum ER 17.

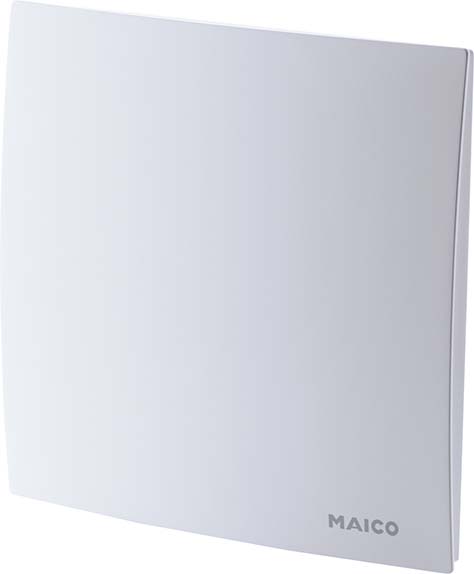

- Zeitgemäßes Design durch neue Abdeckungen ER-A/ER-AK/ER-AH/ER-AB.
- Erweiterung der Steuerungsmöglichkeiten durch Kombination mit ER-A/ER-AK/ER-AH/ER-AB-Abdeckungen.
- Keine aufwendigen Austauscharbeiten notwendig.
Merkmale
- 2-stufiger Ventilator zum Einbau in Unterputzgehäuse UP-/UPD-/UPB 17.
- Fördervolumen 30 m3/h / 60 m3/h in Verbindung mit der Standardabdeckung ER-A.
- Bei Verwendung der Abdeckungen (ER-AK, ER-AH, ER-AB) auch 20 / 30 / 40 / 60 / 100 m3/h möglich.
- Einschaltverzögerung 60 s und Nachlaufzeit 15 min in Verbindung mit der Standardabdeckung ER-A.
- Bei Verwendung der Abdeckungen (ER-AK, ER-AH, ER-AB) auch Einschaltverzögerung 0/30/60/90/120 s und Nachlaufzeit 0/3/6/15/24/30 min möglich.
- Für Einzelraumentlüftung mit einem einzelnen Ventilator.
- Adapterplatine mit 5 Klemmen für schnelle Montage des Ventilators im Gehäuse.
- Beiliegendes Montagezubehör für die Installation des Ventilatoreinsatzes im ER 17-Gehäuse.
- ER EC RF17 entspricht der Schutzart IP X5 und kann somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise.
- Schutzklasse II.
- Die steile Kennlinie zeigt das hohe Druckvermögen des ER EC RF17-Ventilators.
- Robuster energiesparender EC-Motor.
- Motor mit thermischem Überlastungsschutz.
- Wartungsfrei, mit beidseitig geschlossenen Kugellagern.
Artikel:
ER EC RF17
- Fördervolumen: 20 m3/h / 30 m3/h / 40 m3/h / 60 m3/h / 100 m3/h / Je nach Abdeckungsvariante Stufen variabel einstellbar. ER-A: Stufe 1 = 30 m3/h, Stufe 2 = 60 m3/h. ER-AK/ER-AB: Stufe 1 und Stufe 2 = 20/30/40/60/100 m3/h einstellbar. ER-AH: Stufe 1 = 20/30/40 m3/h, Stufe 2 = 60/100 m3/h einstellbar.
- Drehzahl: 500 1/min / 800 1/min / 1050 1/min / 1250 1/min / 1800 1/min
- Luftrichtung: Entlüftung
- Drehzahlsteuerbar: nein
- Reversierbarkeit: nein
- Spannungsart: Wechselstrom
- Bemessungsspannung: 230 V
- Netzfrequenz: 50 Hz
- Leistungsaufnahme: 2 W / 2,5 W / 3 W / 5 W / 17 W
- Schutzart: IP X5
- Netzzuleitung: 3/5 x 1,5 mm2
- Einbauort: Wand / Decke
- Einbauart: Unterputz
- Systemart: dezentral
- Material Gehäuse: Polypropylen (PP)
- Farbe: schwarz
- Gewicht: 0,76 kg
- Gewicht mit Verpackung: 1,05 kg
- Filterklasse: ISO Coarse 30 % (G2)
- Ausblasrichtung: seitlich
- Breite: 225 mm
- Höhe: 87 mm
- Tiefe: 215 mm
- Breite mit Verpackung: 280 mm
- Höhe mit Verpackung: 155 mm
- Tiefe mit Verpackung: 280 mm
- Fördermitteltemperatur bei IMax: 40 °C
- Schalldruckpegel: 26 dB(A) / 36 dB(A)
- Zulassungsnummer: Z-51.1-478
- Nennweite: 75 mm / 80 mm
Unter nachfolgenden Links finden Sie weitere Informationen:
Produktdatenblatt 1
Produktdatenblatt 2

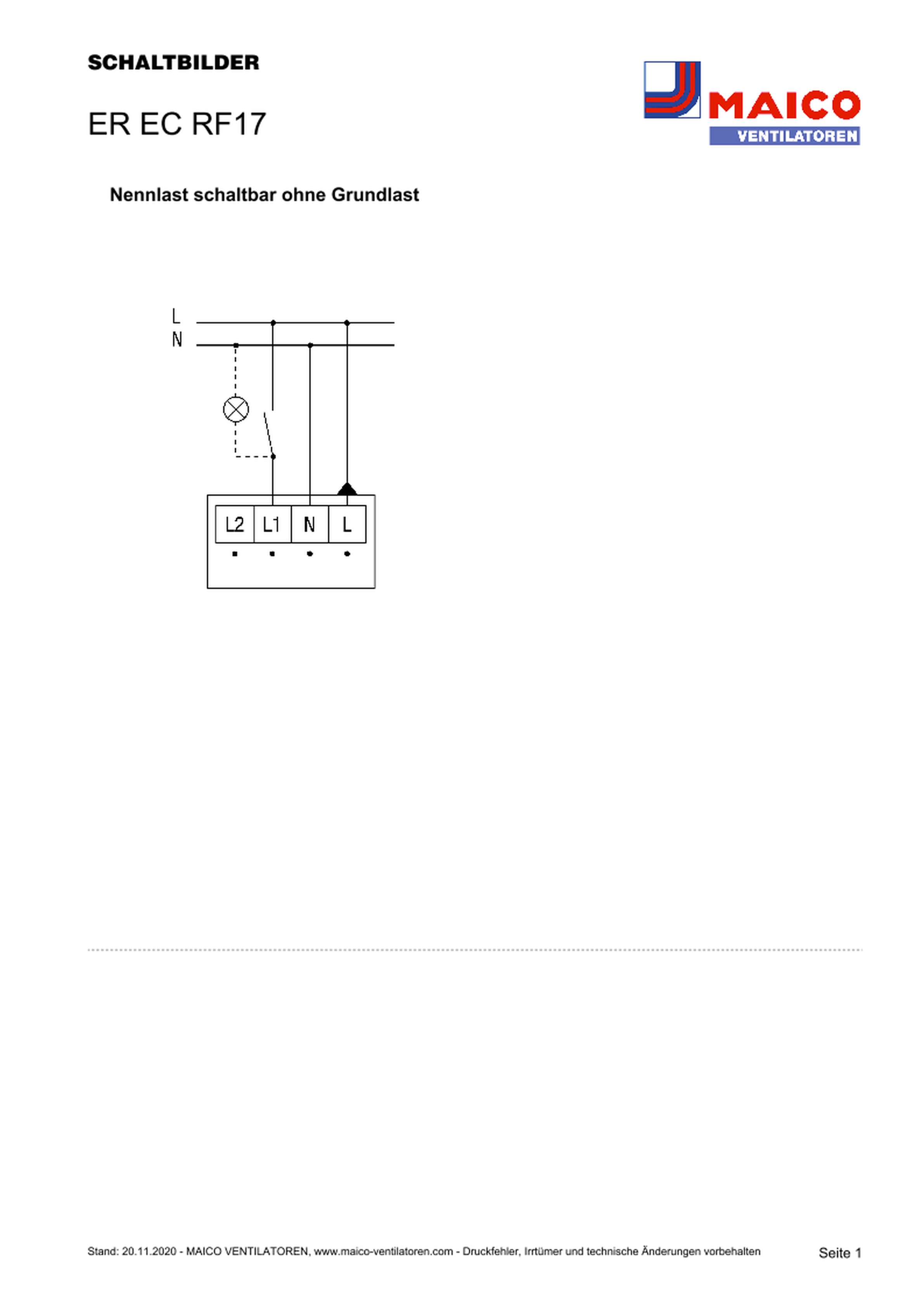

Schaltbild 3
- Ventilatoreinsatz-Kit zum Einsatz in ER 17-Unterputzgehäusen.
- Austausch alter ER 17-Ventilatoreinsätze durch energiesparenden ER EC RF17.
- Reduzierte Leistungsaufnahme um bis zu 90 % im Vergleich zum ER 17.
- Verbesserte Schallleistung im Vergleich zum ER 17.
- Zeitgemäßes Design durch neue Abdeckungen ER-A/ER-AK/ER-AH/ER-AB.
- Erweiterung der Steuerungsmöglichkeiten durch Kombination mit ER-A/ER-AK/ER-AH/ER-AB-Abdeckungen.
- Keine aufwendigen Austauscharbeiten notwendig.
Merkmale
- 2-stufiger Ventilator zum Einbau in Unterputzgehäuse UP-/UPD-/UPB 17.
- Fördervolumen 30 m3/h / 60 m3/h in Verbindung mit der Standardabdeckung ER-A.
- Bei Verwendung der Abdeckungen (ER-AK, ER-AH, ER-AB) auch 20 / 30 / 40 / 60 / 100 m3/h möglich.
- Einschaltverzögerung 60 s und Nachlaufzeit 15 min in Verbindung mit der Standardabdeckung ER-A.
- Bei Verwendung der Abdeckungen (ER-AK, ER-AH, ER-AB) auch Einschaltverzögerung 0/30/60/90/120 s und Nachlaufzeit 0/3/6/15/24/30 min möglich.
- Für Einzelraumentlüftung mit einem einzelnen Ventilator.
- Adapterplatine mit 5 Klemmen für schnelle Montage des Ventilators im Gehäuse.
- Beiliegendes Montagezubehör für die Installation des Ventilatoreinsatzes im ER 17-Gehäuse.
- ER EC RF17 entspricht der Schutzart IP X5 und kann somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise.
- Schutzklasse II.
- Die steile Kennlinie zeigt das hohe Druckvermögen des ER EC RF17-Ventilators.
- Robuster energiesparender EC-Motor.
- Motor mit thermischem Überlastungsschutz.
- Wartungsfrei, mit beidseitig geschlossenen Kugellagern.
Artikel:
ER EC RF17
- Fördervolumen: 20 m3/h / 30 m3/h / 40 m3/h / 60 m3/h / 100 m3/h / Je nach Abdeckungsvariante Stufen variabel einstellbar. ER-A: Stufe 1 = 30 m3/h, Stufe 2 = 60 m3/h. ER-AK/ER-AB: Stufe 1 und Stufe 2 = 20/30/40/60/100 m3/h einstellbar. ER-AH: Stufe 1 = 20/30/40 m3/h, Stufe 2 = 60/100 m3/h einstellbar.
- Drehzahl: 500 1/min / 800 1/min / 1050 1/min / 1250 1/min / 1800 1/min
- Luftrichtung: Entlüftung
- Drehzahlsteuerbar: nein
- Reversierbarkeit: nein
- Spannungsart: Wechselstrom
- Bemessungsspannung: 230 V
- Netzfrequenz: 50 Hz
- Leistungsaufnahme: 2 W / 2,5 W / 3 W / 5 W / 17 W
- Schutzart: IP X5
- Netzzuleitung: 3/5 x 1,5 mm2
- Einbauort: Wand / Decke
- Einbauart: Unterputz
- Systemart: dezentral
- Material Gehäuse: Polypropylen (PP)
- Farbe: schwarz
- Gewicht: 0,76 kg
- Gewicht mit Verpackung: 1,05 kg
- Filterklasse: ISO Coarse 30 % (G2)
- Ausblasrichtung: seitlich
- Breite: 225 mm
- Höhe: 87 mm
- Tiefe: 215 mm
- Breite mit Verpackung: 280 mm
- Höhe mit Verpackung: 155 mm
- Tiefe mit Verpackung: 280 mm
- Fördermitteltemperatur bei IMax: 40 °C
- Schalldruckpegel: 26 dB(A) / 36 dB(A)
- Zulassungsnummer: Z-51.1-478
- Nennweite: 75 mm / 80 mm
Unter nachfolgenden Links finden Sie weitere Informationen:
Produktdatenblatt 1
Produktdatenblatt 2
Schaltbild 3
Eigenschaften "Maico Ventilatoreinsatz für UP-/UPD-/UPB17 ER EC RF17"
| Bemessungsspannung: | 230 V |
|---|---|
| Breite: | 225 mm |
| Drehzahl: | 500 1/min, 800 1/min |
| EAN: | 4012799936145 |
| Farbe: | schwarz |
| Geräuschemission: | 20 dB(A) re 1 pW, 26 dB(A) re 1 pW |
| Herstellerartikelnummer: | 0093.0614 |
| Höhe: | 87 mm |
| Markenname: | Maico |
| Mediumtemperatur: | -20..40 °C |
| Montageart: | Unterputz |
| Nennstrom: | 40 A |
| Nennweite: | 75 mm |
| Netzfrequenz: | 50 Hz |
| Richtung: | Axial, axial |
| Schutzart (IP): | IPX5, sonstige |
| Tiefe: | 215 mm |
| Typ: | ER EC RF17 |
| Ursprungsland: | DE |
| Volumenstrom: | 30 m³/h |
| Werkstoff des Gehäuses: | Kunststoff |
| Zolltarifnummer: | 84145100, 85168080 |
| Zusammenstellung: | sonstige |
