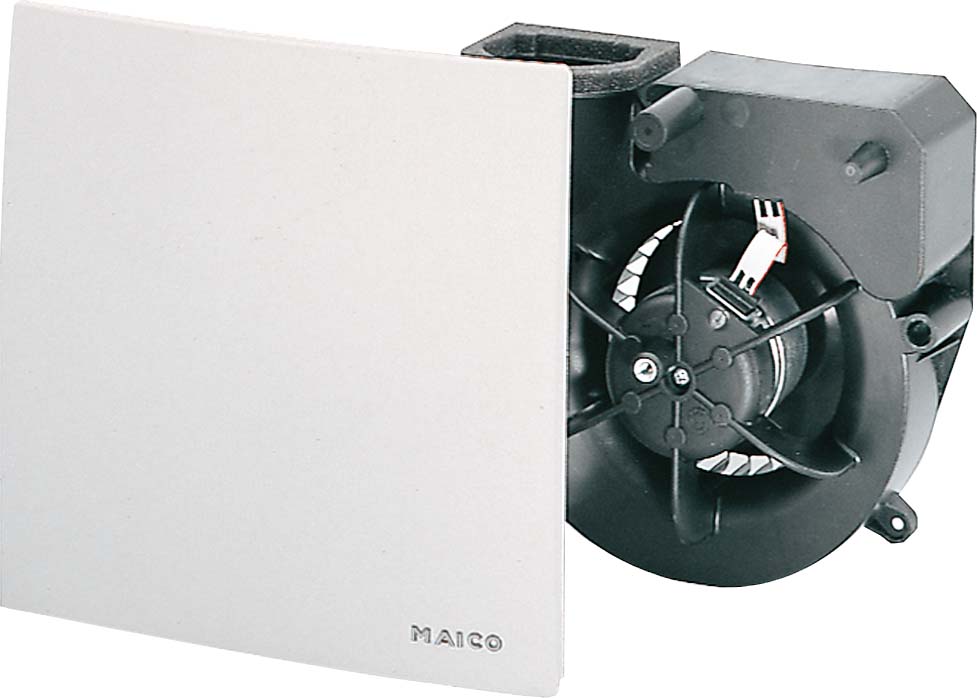

Maico Ventilatoreinsatz 21W,62m3/h,IPX5 ER 60

 - Türlüftungsgitter für Bad, WC, Küche. - MLK 30: Türausschnitt: 271 x 111 mm, Außenmaß: 290 x 125 mm. - MLK 45: Türausschnitt: 432 x 76 mm, Außenmaß: 457 x 92 mm.Artikel:MLK 30 weiß - Luftrichtung: Be- und Entlüftung - Einbau: innen - Einbauort: Tür - Material: Kunststoff - Kunststoffangaben: Polystyrol, PVC-frei - Farbe: weiß - Gewicht: 0,2 kg - Gewicht mit Verpackung: 0,22 kg - Freier Querschnitt: 164 cm2 - Breite: 290 mm - Höhe: 125 mm - Tiefe: 38 mm - Breite mit Verpackung: 300 mm - Höhe mit Verpackung: 125 mm - Tiefe mit Verpackung: 51 mm - Minimale Türblattstärke: 36 mmUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt

 - Türlüftungsgitter für Bad, WC, Küche. - MLK 30: Türausschnitt: 271 x 111 mm, Außenmaß: 290 x 125 mm. - MLK 45: Türausschnitt: 432 x 76 mm, Außenmaß: 457 x 92 mm.Artikel:MLK 45 weiß - Luftrichtung: Be- und Entlüftung - Einbau: innen - Einbauort: Tür - Material: Kunststoff - Kunststoffangaben: Polystyrol, PVC-frei - Farbe: weiß - Gewicht: 0,27 kg - Gewicht mit Verpackung: 0,31 kg - Freier Querschnitt: 154 cm2 - Breite: 457 mm - Höhe: 92 mm - Tiefe: 38 mm - Breite mit Verpackung: 458 mm - Höhe mit Verpackung: 93 mm - Tiefe mit Verpackung: 36 mm - Minimale Türblattstärke: 35 mmUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt

 - Der elektronische Hygrostat HY 230 bzw. HY 230 I dient zur Entfeuchtung oder Befeuchtung von geschlossenen Räumen. Er ist für sämtliche Wohnbereiche und Gewerberäume geeignet, auch für Feuchträume wie z.B. Badezimmer (Bei Installation bitte Schutzart beachten), Wasch- und Trockenräume. - Der Hygrostat erfasst mit einem internen Sensor die Raumfeuchtigkeit und schaltet abhängig vom eingestellten Sollwert die Ventilatoren, Wärmerückgewinnungsgeräte bzw. Be- oder Entfeuchtungsgeräte ein und aus. - Der HY 230 bzw. HY 230 I wird entweder direkt auf eine UP-Dose montiert oder über das Aufputz-Montageset APM HY 230 an die Wand montiert. - Mit einem Dipschalter auf der Platine kann bei der Inbetriebnahme die Betriebsart Entfeuchten (Werkseinstellung) oder Befeuchten festgelegt werden. - Durch eine rote Leuchtdiode im Gehäuse wird der Schaltzustand des Relais angezeigt.Artikel:HY 230 - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Ausgang: 230 V - Netzfrequenz: 50 Hz - Schutzart: IP 30 - Messbereich relative Feuchte: 20 % - 80 % - Einbauart: Aufputz - Material: Kunststoff - Farbe: reinweiß, ähnlich RAL 9010 - Gewicht: 0,08 kg - Gewicht mit Verpackung: 0,09 kg - Breite: 71 mm - Höhe: 71 mm - Tiefe: 27 mm - Breite mit Verpackung: 75 mm - Höhe mit Verpackung: 80 mm - Tiefe mit Verpackung: 36 mm - Umgebungstemperatur: 0 °C bis 50 °C - Bedienelement: Außenliegend - Fühlertoleranz, relative Feuchte: 5 % - Schaltdifferenz, relative Feuchte: 2,5 % - Max. zulässiger Schaltstrom: 10 A / 4 A / cos phi = 1, 230 V AC / cos phi = 0,6, 230 V AC - Max. zulässiger Einschaltstrom: 16 A

 - Der elektronische Hygrostat HY 230 bzw. HY 230 I dient zur Entfeuchtung oder Befeuchtung von geschlossenen Räumen. Er ist für sämtliche Wohnbereiche und Gewerberäume geeignet, auch für Feuchträume wie z.B. Badezimmer (Bei Installation bitte Schutzart beachten), Wasch- und Trockenräume. - Der Hygrostat erfasst mit einem internen Sensor die Raumfeuchtigkeit und schaltet abhängig vom eingestellten Sollwert die Ventilatoren, Wärmerückgewinnungsgeräte bzw. Be- oder Entfeuchtungsgeräte ein und aus. - Der HY 230 bzw. HY 230 I wird entweder direkt auf eine UP-Dose montiert oder über das Aufputz-Montageset APM HY 230 an die Wand montiert. - Mit einem Dipschalter auf der Platine kann bei der Inbetriebnahme die Betriebsart Entfeuchten (Werkseinstellung) oder Befeuchten festgelegt werden. - Durch eine rote Leuchtdiode im Gehäuse wird der Schaltzustand des Relais angezeigt.Artikel:HY 230 I - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Ausgang: 230 V - Netzfrequenz: 50 Hz - Schutzart: IP 30 - Messbereich relative Feuchte: 20 % - 80 % - Einbauart: Aufputz - Material: Kunststoff - Farbe: reinweiß, ähnlich RAL 9010 - Gewicht: 0,07 kg - Gewicht mit Verpackung: 0,08 kg - Breite: 71 mm - Höhe: 71 mm - Tiefe: 27 mm - Breite mit Verpackung: 75 mm - Höhe mit Verpackung: 80 mm - Tiefe mit Verpackung: 36 mm - Umgebungstemperatur: 0 °C bis 50 °C - Bedienelement: Innenliegend - Fühlertoleranz, relative Feuchte: 5 % - Schaltdifferenz, relative Feuchte: 2,5 % - Max. zulässiger Schaltstrom: 10 A / 4 A / cos phi = 1, 230 V AC / cos phi = 0,6, 230 V AC - Max. zulässiger Einschaltstrom: 16 A

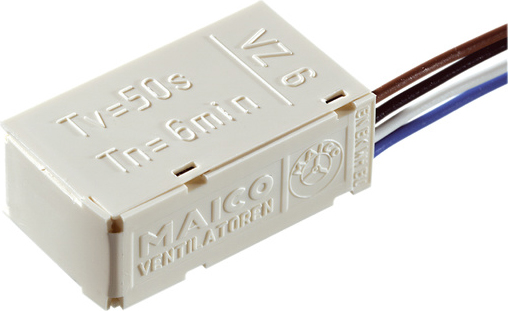

 - Verzögerungszeitschalter zur Steuerung der Einschaltverzögerung und Nachlaufzeit von Ventilatoren. - Betätigung über handelsübliche Schalter möglich. - VZ 24 C: Betätigung über handelsübliche Schalter oder Taster möglich. - Störfest gemäß EN 61000-4-5 (bei 1000 V bis 4000 V). Bei Bedarf zusätzliche Entstörmaßnahmen treffen (L-, C- oder RC-Glieder, Schutzdioden, Varistoren).Artikel:VZ 6 - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz / 60 Hz - Maximalbelastung: 1,25 A - Schutzart: IP 40 - Gewicht: 0,01 kg - Gewicht mit Verpackung: 0,02 kg - Breite: 20 mm - Höhe: 13 mm - Tiefe: 35 mm - Breite mit Verpackung: 20 mm - Höhe mit Verpackung: 13 mm - Tiefe mit Verpackung: 35 mm - Umgebungstemperatur: 0 °C bis 50 °C - Fernbedienung: nein - Nachlaufzeit: 6 min - Einschaltverzögerung: 50 sUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2Montageanleitung 3

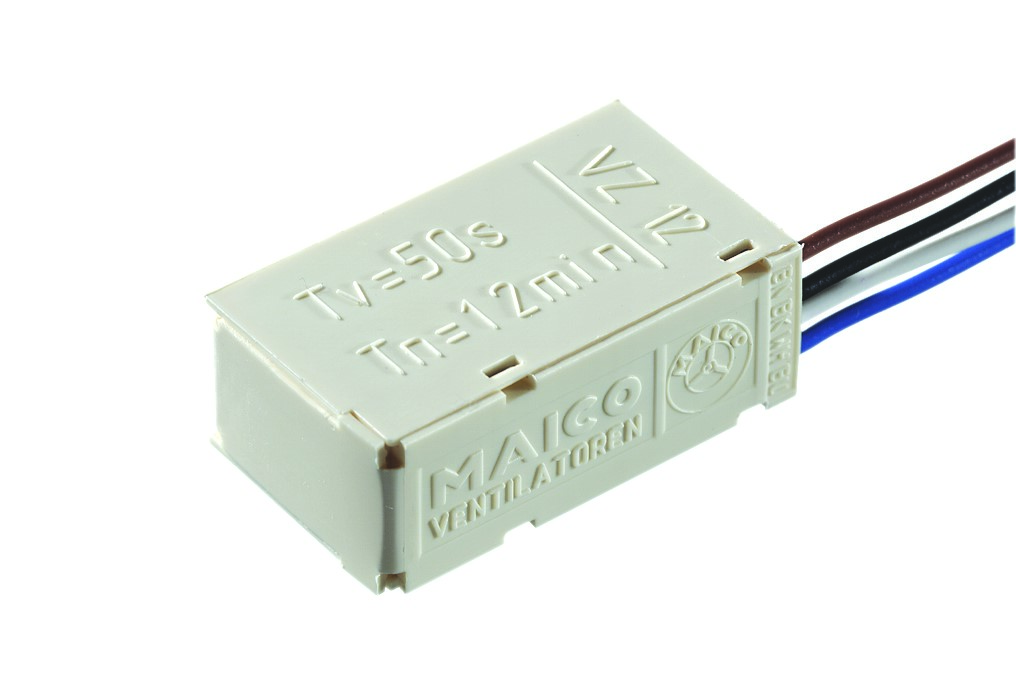

 - Verzögerungszeitschalter zur Steuerung der Einschaltverzögerung und Nachlaufzeit von Ventilatoren. - Betätigung über handelsübliche Schalter möglich. - VZ 24 C: Betätigung über handelsübliche Schalter oder Taster möglich. - Störfest gemäß EN 61000-4-5 (bei 1000 V bis 4000 V). Bei Bedarf zusätzliche Entstörmaßnahmen treffen (L-, C- oder RC-Glieder, Schutzdioden, Varistoren).Artikel:VZ 12 - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz / 60 Hz - Maximalbelastung: 1,25 A - Schutzart: IP 40 - Gewicht: 0,01 kg - Gewicht mit Verpackung: 0,02 kg - Breite: 20 mm - Höhe: 13 mm - Tiefe: 35 mm - Breite mit Verpackung: 20 mm - Höhe mit Verpackung: 13 mm - Tiefe mit Verpackung: 35 mm - Umgebungstemperatur: 0 °C bis 50 °C - Fernbedienung: nein - Nachlaufzeit: 12 min - Einschaltverzögerung: 50 sUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2Montageanleitung 3

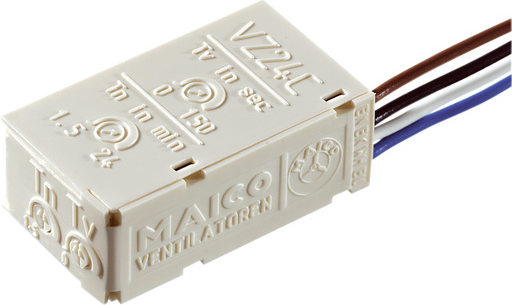

 - Verzögerungszeitschalter zur Steuerung der Einschaltverzögerung und Nachlaufzeit von Ventilatoren. - Betätigung über handelsübliche Schalter möglich. - VZ 24 C: Betätigung über handelsübliche Schalter oder Taster möglich. - Störfest gemäß EN 61000-4-5 (bei 1000 V bis 4000 V). Bei Bedarf zusätzliche Entstörmaßnahmen treffen (L-, C- oder RC-Glieder, Schutzdioden, Varistoren).Artikel:VZ 24 C - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz / 60 Hz - Maximalbelastung: 1,25 A - Schutzart: IP 40 - Gewicht: 0,01 kg - Gewicht mit Verpackung: 0,02 kg - Breite: 20 mm - Höhe: 13 mm - Tiefe: 35 mm - Breite mit Verpackung: 20 mm - Höhe mit Verpackung: 13 mm - Tiefe mit Verpackung: 35 mm - Umgebungstemperatur: 0 °C bis 50 °C - Fernbedienung: nein - Nachlaufzeit: 1,5 min - 24 min - Einschaltverzögerung: 0 s - 150 sUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2Montageanleitung 3

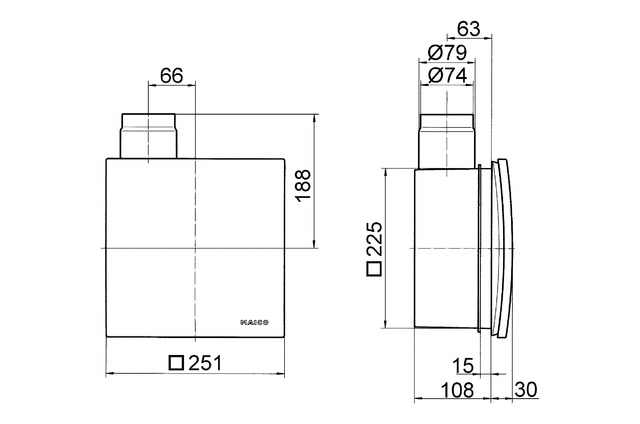

Einraumentlüftung - Brandschutzgehäuse zur Aufnahme eines Ventilators ER 60 ..., ER 100 .... - Einbau in Wohnungsküchen, Bäder und WCs. - Mit wartungsfreier Brandschutz-Absperrvorrichtung gegen Brandübertragung K90-18017. - Metall-Ausblasstutzen DN 75/80 mit Metall-Absperrklappe und selbsttätiger Auslösevorrichtung. - Metall-Absperrklappe dient zusätzlich als Kaltrauchklappe. - Leicht ausbaubare Rückschlagklappe, dadurch einfache und schnelle Reinigung. - Einbau innerhalb des Schachtes in Wand und Decke möglich. - Zugelassen für Wandeinbau mit Ausblasrichtung nach oben, rechts oder links, sowie Deckeneinbau. - Geringe Bautiefe des Unterputzgehäuses und der Abdeckung. - Mit Putzschutzdeckel. - Praktische Schnappbefestigung und elektrische Steckverbindung für schnelle Montage des Ventilators im Gehäuse. - Kunststoffteile normal entflammbar nach Klasse B 2. - Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-46. - Zulassungsbescheide auf Anfrage oder auf unserer Homepage www.maico-ventilatoren.com.Artikel:ER - UPB - Ausführung: Metall-Ausblasstutzen seitlich mit Metall-Absperrklappe mit selbsttätiger Auslöseeinrichtung, mit Brandschutzgehäuse, kein Zweitraumanschluss möglich - Luftrichtung: Entlüftung - Einbauort: Wand / Decke - Einbauart: Unterputz - Material: Kunststoff - Farbe: schwarz - Gewicht: 2,59 kg - Gewicht mit Verpackung: 2,9 kg - Brandschutz: ja - Absperrvorrichtung: integriert - Ausblasrichtung: seitlich - Anschlussdurchmesser: 75 mm / 80 mm - Breite: 249 mm - Höhe: 249 mm - Tiefe: 120 mm - Breite mit Verpackung: 285 mm - Höhe mit Verpackung: 350 mm - Tiefe mit Verpackung: 140 mm - Zulassungsnummer: Z-51.1-46Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Maßzeichnung 3Montageanleitung 4Montageanleitung 5

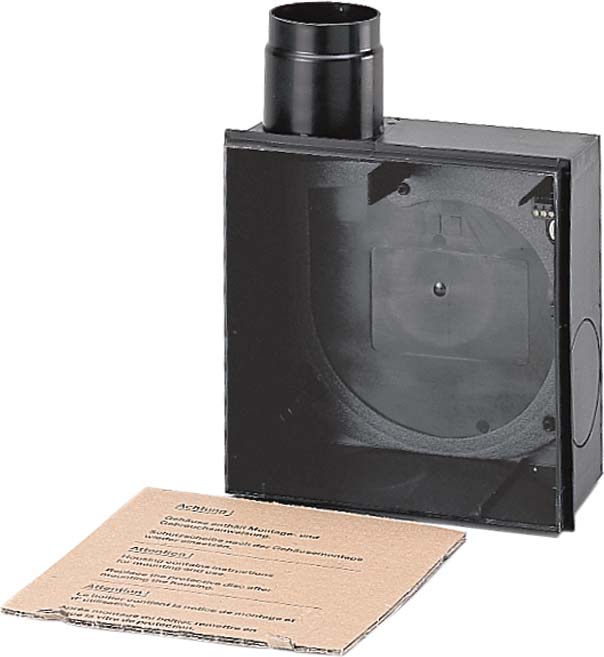

Einraumentlüftung - Unterputzgehäuse zur Aufnahme eines Ventilators ER 60 ..., ER 100 .... - Einbau in Wohnungsküchen, Bäder und WCs. - Mit wartungsfreier Brandschutz-Absperrvorrichtung gegen Brandübertragung K90-18017. - Metall-Ausblasstutzen DN 75/80 mit Metall-Absperrklappe und selbsttätiger Auslöseeinrichtung. - Metall-Absperrklappe dient zusätzlich als Kaltrauchklappe. - Leicht ausbaubare Rückschlagklappe, dadurch einfache und schnelle Reinigung. - Einbau innerhalb und außerhalb des Schachtes in Wand und Decke möglich. - Zugelassen für Ausblasrichtung nach oben, rechts oder links. - Geringe Bautiefe des Unterputzgehäuses und der Abdeckung. - Mit Putzschutzdeckel. - Praktische Schnappbefestigung und elektrische Steckverbindung für schnelle Montage des Ventilators im Gehäuse. - Sollbruchstellen im Gehäuse zur Nutzung des Absaugstutzen ER-AS für die WC-Sitzentlüftung. - Kunststoffteile normal entflammbar nach Klasse B 2. - Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-46. - Zulassungsbescheide auf Anfrage oder auf unserer Homepage www.maico-ventilatoren.com.Artikel:ER - UPD - Ausführung: Metall-Ausblasstutzen seitlich mit Metall-Absperrklappe mit selbsttätiger Auslöseeinrichtung, ohne Brandschutzgehäuse, Zweitraumanschluss rechts/links/unten möglich - Luftrichtung: Entlüftung - Einbauort: Wand / Decke - Einbauart: Unterputz - Material: Kunststoff - Farbe: schwarz - Gewicht: 0,66 kg - Gewicht mit Verpackung: 0,93 kg - Brandschutz: ja - Absperrvorrichtung: integriert - Ausblasrichtung: seitlich - Anschlussdurchmesser: 75 mm / 80 mm - Breite: 225 mm - Höhe: 225 mm - Tiefe: 108 mm - Breite mit Verpackung: 310 mm - Höhe mit Verpackung: 240 mm - Tiefe mit Verpackung: 120 mm - Zulassungsnummer: Z-51.1-46Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Maßzeichnung 3Montageanleitung 4Montageanleitung 5

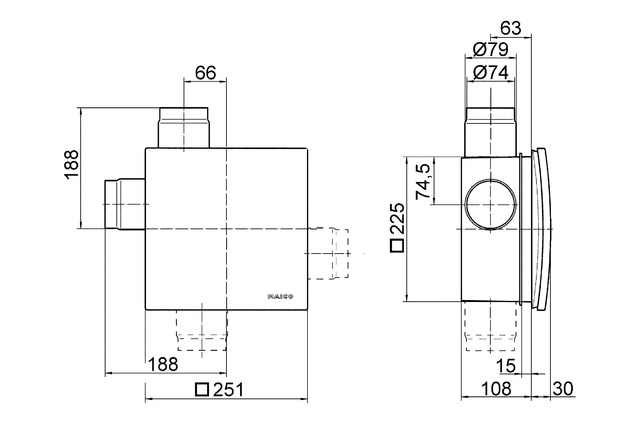

Einraumentlüftung - Unterputzgehäuse zur Aufnahme eines Ventilators ER 60 ..., ER 100 .... - Einbau in Bäder, WCs und Wohnungsküchen. - Kunststoff-Ausblasstutzen mit selbsttätiger Kunststoff-Rückschlagklappe. - Kunststoff-Rückschlagklappe dient zusätzlich als Kaltrauchklappe. - Anschlussdurchmesser DN 75/80. - Leicht ausbaubare Rückschlagklappe, dadurch einfache und schnelle Reinigung. - Einbau innerhalb und außerhalb des Schachtes in Wand und Decke möglich. - Geringe Bautiefe des Unterputzgehäuses und der Abdeckung. - Zugelassen für Ausblasrichtung nach oben, rechts oder links. - Mit Putzschutzdeckel. - Praktische Schnappbefestigung und elektrische Steckverbindung für schnelle Montage des Ventilators im Gehäuse. - Sollbruchstellen im Gehäuse zur Nutzung des Absaugstutzen ER-AS für die WC-Sitzentlüftung. - Kunststoffteile normal entflammbar nach Klasse B 2. - Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-7. - Zulassungsbescheide auf Anfrage oder auf unserer Homepage www.maico-ventilatoren.com.Artikel:ER - UP/G - Ausführung: Kunststoff-Ausblasstutzen seitlich mit selbsttätiger Kunststoff-Rückschlagklappe, ohne Brandschutzgehäuse, Zweitraumanschluss rechts/links/unten möglich - Luftrichtung: Entlüftung - Einbauort: Wand / Decke - Einbauart: Unterputz - Material: Kunststoff - Farbe: schwarz - Gewicht: 0,48 kg - Gewicht mit Verpackung: 0,74 kg - Brandschutz: nein - Ausblasrichtung: seitlich - Anschlussdurchmesser: 75 mm / 80 mm - Breite: 225 mm - Höhe: 225 mm - Tiefe: 108 mm - Breite mit Verpackung: 320 mm - Höhe mit Verpackung: 240 mm - Tiefe mit Verpackung: 130 mm - Zulassungsnummer: Z-51.1-7Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Maßzeichnung 3Montageanleitung 4Montageanleitung 5

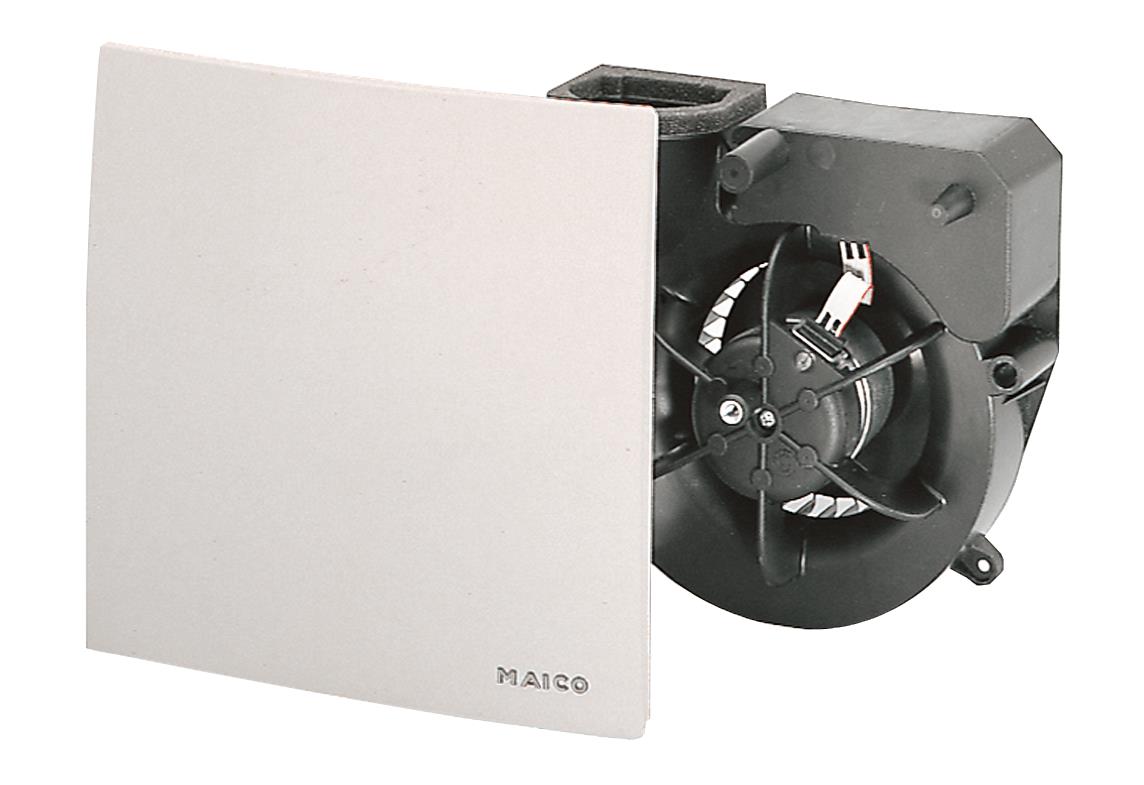

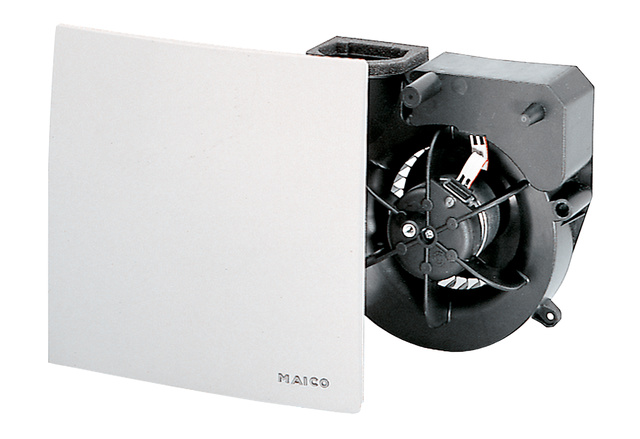

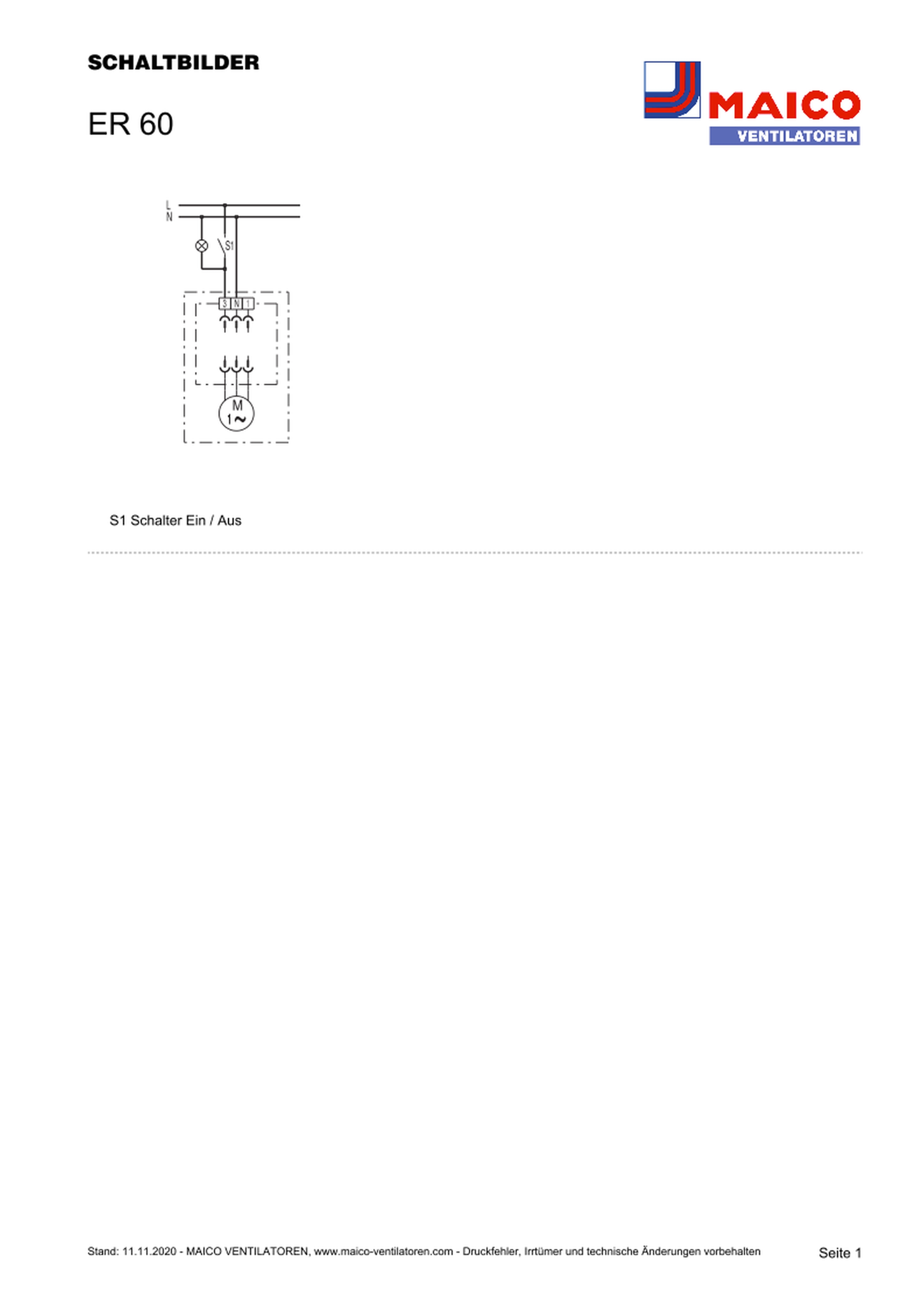

Ausführung mit Verzögerungszeitschalter - Einschaltverzögerung ca. 50 sek. - Nachlaufzeit ca. 6 min. - Nicht drehzahlsteuerbar.Merkmale - Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB.... - Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H). - Problemloser Filterwechsel ohne Werkzeug. - Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. - Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. - Farbe verkehrsweiß ähnlich RAL 9016. - Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. - Schutzklasse II. - Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. - Robuster energiesparender Kondensatormotor. - Motor mit thermischem Überlastungsschutz. - Wartungsfrei, mit beidseitig geschlossenen Kugellagern. - Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h. - Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel. - Mit VDE-Zeichen.Artikel:ER 60 VZ - Ausführung: Verzögerungszeitschalter - Fördervolumen: 62 m3/h - Drehzahl: 1250 1/min - Luftrichtung: Entlüftung - Drehzahlsteuerbar: nein - SEC average: -3,43 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Leistungsaufnahme: 21 W - IMax: 0,16 A - Schutzart: IP X5 - Netzzuleitung: 5 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Unterputz - Systemart: dezentral - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 1,5 kg - Gewicht mit Verpackung: 1,78 kg - Filterklasse: ISO Coarse 30 % (G2) - Ausblasrichtung: seitlich - Breite: 250 mm - Höhe: 250 mm - Tiefe: 140 mm - Breite mit Verpackung: 285 mm - Höhe mit Verpackung: 285 mm - Tiefe mit Verpackung: 155 mm - Fördermitteltemperatur bei IMax: 40 °C - Nachlaufzeit: 6 min - Einschaltverzögerung: 50 s - Schalldruckpegel: 36 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2 - Nennweite: 75 mm / 80 mmUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Maßzeichnung 3Schaltbild 4Montageanleitung 5

Ausführung mit Feuchtesteuerung und Grundlastschaltung - Barrierefreies Produkt, da automatisches Ein-/Ausschalten über Feuchtesteuerung möglich ist. - Vollautomatische intelligente Feuchtesteuerung. - Keine Einstellung der Einschaltfeuchte notwendig. Ventilator überwacht die Raumluftfeuchte eigenständig und entlüftet automatisch. - Nicht drehzahlsteuerbar. - Nicht für Zweitraumlüftung geeignet. - Manuelle Bedienung über einen Schalter möglich, z. B. Einschalten der Volllast per Lichtschalter. - Standardschaltung: Ventilator läuft im Grundlastbetrieb, Feuchtesteuerung ist aktiv, bei Überschreitung des Einschaltpunkts Volllastbetrieb, bei Unterschreitung des Ausschaltpunkts Grundlastbetrieb. - Weitere Schaltungsvarianten: Ventilatorbetrieb mit oder ohne Grundlastbetrieb, manuelle Zuschaltung der Volllast, Ein- bzw. Ausschalten des Ventilators durch einen Schalter. - Einschalten der Volllast durch den Lichtschalter und damit verbunden eine Nachlaufsteuerung (Nachlaufzeit 15 min) des Ventilators. - Der Ventilator läuft so lange bis die Luftfeuchtigkeit im Raum unter die Ausschaltfeuchte gefallen ist. Nach spätestens 60 min wird die Nachlaufzeit aktiviert und der Ventilator danach ausgeschaltet.Merkmale - Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB.... - Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H). - Problemloser Filterwechsel ohne Werkzeug. - Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. - Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. - Farbe verkehrsweiß ähnlich RAL 9016. - Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. - Schutzklasse II. - Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. - Robuster energiesparender Kondensatormotor. - Motor mit thermischem Überlastungsschutz. - Wartungsfrei, mit beidseitig geschlossenen Kugellagern. - Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h. - Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel. - Mit VDE-Zeichen.Artikel:ER 60 H - Ausführung: Feuchtesteuerung - Fördervolumen: 35 m3/h / 62 m3/h - Drehzahl: 850 1/min / 1250 1/min - Luftrichtung: Entlüftung - Drehzahlsteuerbar: nein - SEC average: -20,12 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Leistungsaufnahme: 10 W / 21 W - IMax: 0,12 A / 0,16 A - Schutzart: IP X5 - Netzzuleitung: 3/5 x 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Unterputz - Systemart: dezentral - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 1,52 kg - Gewicht mit Verpackung: 1,8 kg - Filterklasse: ISO Coarse 30 % (G2) - Ausblasrichtung: seitlich - Breite: 250 mm - Höhe: 250 mm - Tiefe: 150 mm - Breite mit Verpackung: 280 mm - Höhe mit Verpackung: 280 mm - Tiefe mit Verpackung: 155 mm - Fördermitteltemperatur bei IMax: 40 °C - Nachlaufzeit: 6 min / Nachlaufzeit bei Verwendung eines optionalen Schalters (z.B. Lichtschalter) verfügbar - Schalldruckpegel: 25 dB(A) / 36 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2 - Nennweite: 75 mm / 80 mmUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Maßzeichnung 3Schaltbild 4Montageanleitung 5Montageanleitung 6

HaloX® 100 für Ortbeton (1281-00). Für die Verarbeitung im Ortbeton ist das formstabile HaloX®-System modular aufgebaut. Drei Gehäusedurchmesser mit einer Vielzahl an runden, quadratischen sowie universellen Frontteilen ermöglichen die Integration von Leuchten und Lautsprechern bis zu einem Einbaudurchmesser von 250 mm ? auch bei Sichtbeton. Mit Tunnel bietet das System ausreichend Raum für die Aufnahme von Betriebsgeräten, z. B. LED-Treiber. Optionale Verlängerungsringe dienen der Vergrößerung der Einbautiefe. Alle Frontteile sind feuchtigkeitsabweisend und können bereits vor dem Verlegen der ersten Bewehrung exakt positioniert und aufgenagelt werden. Gehäuse und Frontteile werden kraftschlüssig und stabil miteinander verrastet und lassen sich auch nachträglich noch frei ausrichten. Durch die werkzeuglose Öffnungstechnik mit Kombinationseinführung M20/M25 können Rohre einfach und schnell eingeführt werden und selbst bei Fehlbelegung lässt sich die Einführung einfach wieder verschließen. Sie bietet eine sichere Rohrrückhaltung mit Tiefenanschlag, so dass ein nachträgliches innenseitiges Kürzen der Rohre entfällt. Nach dem Vergießen lassen sich Frontteile mit definiertem Einbaudurchmesser durch einen gezielten Hammerschlag öffnen. Die Frontteile für universelle Öffnungsmaße können flächig an- oder überspachtelt werden. Anschließend erfolgt die Erstellung der gewünschten Installationsöffnung mit herkömmlichen Fräswerkzeugen, z. B. MULTI 4000. Installationsart: Ortbeton | Max. Einbautiefe Leuchte / Lautsprecher: 110 mm | Tiefe inkl. Frontteil: 120 mm | Betriebsgeräte Zusatzraum: Ohne Zusatzraum | Einbaudurchmesser Leuchte / Lautsprecher: 0-100 mmUnter nachfolgenden Links finden Sie weitere Informationen:Produktbild

DK Lüftererweiterungssatz, zum Einsatz als Einzellüfter, Nachrüsten verschiedener, Lüftereinheiten oder zur Ergänzung des Lüfterblechs, BHT: 119x119x25 mm, 230 V, 1 ~, 50/60 Hz
