Maico Ventilator,Verzög.Schalter 21W,62cbm/h,IPX5 ER 60 VZ

<p> - Türlüftungsgitter für Bad, WC, Küche.</p><p> - MLK 30: Türausschnitt: 271 x 111 mm, Außenmaß: 290 x 125 mm.</p><p> - MLK 45: Türausschnitt: 432 x 76 mm, Außenmaß: 457 x 92 mm.</p><p></p><p>Artikel:</p><p>MLK 30 weiß</p><p> - Luftrichtung: Be- und Entlüftung</p><p> - Einbau: innen</p><p> - Einbauort: Tür</p><p> - Material: Kunststoff</p><p> - Kunststoffangaben: Polystyrol, PVC-frei</p><p> - Farbe: weiß</p><p> - Gewicht: 0,2 kg</p><p> - Gewicht mit Verpackung: 0,22 kg</p><p> - Freier Querschnitt: 164 cm2</p><p> - Breite: 290 mm</p><p> - Höhe: 125 mm</p><p> - Tiefe: 38 mm</p><p> - Breite mit Verpackung: 300 mm</p><p> - Höhe mit Verpackung: 125 mm</p><p> - Tiefe mit Verpackung: 51 mm</p><p> - Minimale Türblattstärke: 36 mm</p>Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt

<p> - Türlüftungsgitter für Bad, WC, Küche.</p><p> - MLK 30: Türausschnitt: 271 x 111 mm, Außenmaß: 290 x 125 mm.</p><p> - MLK 45: Türausschnitt: 432 x 76 mm, Außenmaß: 457 x 92 mm.</p><p></p><p>Artikel:</p><p>MLK 45 weiß</p><p> - Luftrichtung: Be- und Entlüftung</p><p> - Einbau: innen</p><p> - Einbauort: Tür</p><p> - Material: Kunststoff</p><p> - Kunststoffangaben: Polystyrol, PVC-frei</p><p> - Farbe: weiß</p><p> - Gewicht: 0,27 kg</p><p> - Gewicht mit Verpackung: 0,31 kg</p><p> - Freier Querschnitt: 154 cm2</p><p> - Breite: 457 mm</p><p> - Höhe: 92 mm</p><p> - Tiefe: 38 mm</p><p> - Breite mit Verpackung: 458 mm</p><p> - Höhe mit Verpackung: 93 mm</p><p> - Tiefe mit Verpackung: 36 mm</p><p> - Minimale Türblattstärke: 35 mm</p>Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt

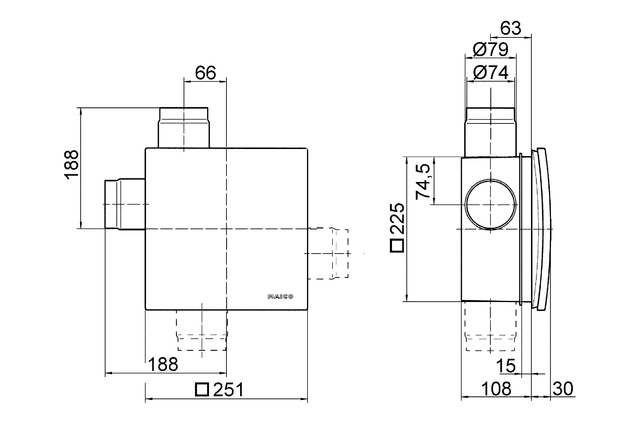

<p>Einraumentlüftung</p><p> - Brandschutzgehäuse zur Aufnahme eines Ventilators ER 60 ..., ER 100 ....</p><p> - Einbau in Wohnungsküchen, Bäder und WCs.</p><p> - Mit wartungsfreier Brandschutz-Absperrvorrichtung gegen Brandübertragung K90-18017.</p><p> - Metall-Ausblasstutzen DN 75/80 mit Metall-Absperrklappe und selbsttätiger Auslösevorrichtung.</p><p> - Metall-Absperrklappe dient zusätzlich als Kaltrauchklappe.</p><p> - Leicht ausbaubare Rückschlagklappe, dadurch einfache und schnelle Reinigung.</p><p> - Einbau innerhalb des Schachtes in Wand und Decke möglich.</p><p> - Zugelassen für Wandeinbau mit Ausblasrichtung nach oben, rechts oder links, sowie Deckeneinbau.</p><p> - Geringe Bautiefe des Unterputzgehäuses und der Abdeckung.</p><p> - Mit Putzschutzdeckel.</p><p> - Praktische Schnappbefestigung und elektrische Steckverbindung für schnelle Montage des Ventilators im Gehäuse.</p><p> - Kunststoffteile normal entflammbar nach Klasse B 2.</p><p> - Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-46.</p><p> - Zulassungsbescheide auf Anfrage oder auf unserer Homepage www.maico-ventilatoren.com.</p><p></p><p>Artikel:</p><p>ER - UPB</p><p> - Ausführung: Metall-Ausblasstutzen seitlich mit Metall-Absperrklappe mit selbsttätiger Auslöseeinrichtung, mit Brandschutzgehäuse, kein Zweitraumanschluss möglich</p><p> - Luftrichtung: Entlüftung</p><p> - Einbauort: Wand / Decke</p><p> - Einbauart: Unterputz</p><p> - Material: Kunststoff</p><p> - Farbe: schwarz</p><p> - Gewicht: 2,59 kg</p><p> - Gewicht mit Verpackung: 2,9 kg</p><p> - Brandschutz: ja</p><p> - Absperrvorrichtung: integriert</p><p> - Ausblasrichtung: seitlich</p><p> - Anschlussdurchmesser: 75 mm / 80 mm</p><p> - Breite: 249 mm</p><p> - Höhe: 249 mm</p><p> - Tiefe: 120 mm</p><p> - Breite mit Verpackung: 285 mm</p><p> - Höhe mit Verpackung: 350 mm</p><p> - Tiefe mit Verpackung: 140 mm</p><p> - Zulassungsnummer: Z-51.1-46</p>Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Maßzeichnung 3Montageanleitung 4Montageanleitung 5

<p>Einraumentlüftung</p><p> - Unterputzgehäuse zur Aufnahme eines Ventilators ER 60 ..., ER 100 ....</p><p> - Einbau in Wohnungsküchen, Bäder und WCs.</p><p> - Mit wartungsfreier Brandschutz-Absperrvorrichtung gegen Brandübertragung K90-18017.</p><p> - Metall-Ausblasstutzen DN 75/80 mit Metall-Absperrklappe und selbsttätiger Auslöseeinrichtung.</p><p> - Metall-Absperrklappe dient zusätzlich als Kaltrauchklappe.</p><p> - Leicht ausbaubare Rückschlagklappe, dadurch einfache und schnelle Reinigung.</p><p> - Einbau innerhalb und außerhalb des Schachtes in Wand und Decke möglich.</p><p> - Zugelassen für Ausblasrichtung nach oben, rechts oder links.</p><p> - Geringe Bautiefe des Unterputzgehäuses und der Abdeckung.</p><p> - Mit Putzschutzdeckel.</p><p> - Praktische Schnappbefestigung und elektrische Steckverbindung für schnelle Montage des Ventilators im Gehäuse.</p><p> - Sollbruchstellen im Gehäuse zur Nutzung des Absaugstutzen ER-AS für die WC-Sitzentlüftung.</p><p> - Kunststoffteile normal entflammbar nach Klasse B 2.</p><p> - Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-46.</p><p> - Zulassungsbescheide auf Anfrage oder auf unserer Homepage www.maico-ventilatoren.com.</p><p></p><p>Artikel:</p><p>ER - UPD</p><p> - Ausführung: Metall-Ausblasstutzen seitlich mit Metall-Absperrklappe mit selbsttätiger Auslöseeinrichtung, ohne Brandschutzgehäuse, Zweitraumanschluss rechts/links/unten möglich</p><p> - Luftrichtung: Entlüftung</p><p> - Einbauort: Wand / Decke</p><p> - Einbauart: Unterputz</p><p> - Material: Kunststoff</p><p> - Farbe: schwarz</p><p> - Gewicht: 0,66 kg</p><p> - Gewicht mit Verpackung: 0,93 kg</p><p> - Brandschutz: ja</p><p> - Absperrvorrichtung: integriert</p><p> - Ausblasrichtung: seitlich</p><p> - Anschlussdurchmesser: 75 mm / 80 mm</p><p> - Breite: 225 mm</p><p> - Höhe: 225 mm</p><p> - Tiefe: 108 mm</p><p> - Breite mit Verpackung: 310 mm</p><p> - Höhe mit Verpackung: 240 mm</p><p> - Tiefe mit Verpackung: 120 mm</p><p> - Zulassungsnummer: Z-51.1-46</p>Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Maßzeichnung 3Montageanleitung 4Montageanleitung 5

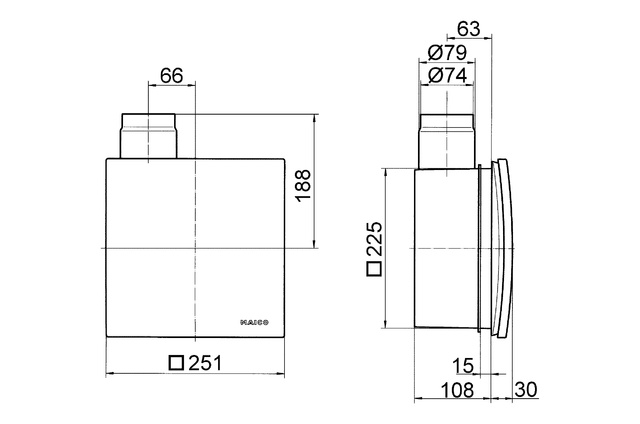

<p>Einraumentlüftung</p><p> - Unterputzgehäuse zur Aufnahme eines Ventilators ER 60 ..., ER 100 ....</p><p> - Einbau in Bäder, WCs und Wohnungsküchen.</p><p> - Kunststoff-Ausblasstutzen mit selbsttätiger Kunststoff-Rückschlagklappe.</p><p> - Kunststoff-Rückschlagklappe dient zusätzlich als Kaltrauchklappe.</p><p> - Anschlussdurchmesser DN 75/80.</p><p> - Leicht ausbaubare Rückschlagklappe, dadurch einfache und schnelle Reinigung.</p><p> - Einbau innerhalb und außerhalb des Schachtes in Wand und Decke möglich.</p><p> - Geringe Bautiefe des Unterputzgehäuses und der Abdeckung.</p><p> - Zugelassen für Ausblasrichtung nach oben, rechts oder links.</p><p> - Mit Putzschutzdeckel.</p><p> - Praktische Schnappbefestigung und elektrische Steckverbindung für schnelle Montage des Ventilators im Gehäuse.</p><p> - Sollbruchstellen im Gehäuse zur Nutzung des Absaugstutzen ER-AS für die WC-Sitzentlüftung.</p><p> - Kunststoffteile normal entflammbar nach Klasse B 2.</p><p> - Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-7.</p><p> - Zulassungsbescheide auf Anfrage oder auf unserer Homepage www.maico-ventilatoren.com.</p><p></p><p>Artikel:</p><p>ER - UP/G</p><p> - Ausführung: Kunststoff-Ausblasstutzen seitlich mit selbsttätiger Kunststoff-Rückschlagklappe, ohne Brandschutzgehäuse, Zweitraumanschluss rechts/links/unten möglich</p><p> - Luftrichtung: Entlüftung</p><p> - Einbauort: Wand / Decke</p><p> - Einbauart: Unterputz</p><p> - Material: Kunststoff</p><p> - Farbe: schwarz</p><p> - Gewicht: 0,48 kg</p><p> - Gewicht mit Verpackung: 0,74 kg</p><p> - Brandschutz: nein</p><p> - Ausblasrichtung: seitlich</p><p> - Anschlussdurchmesser: 75 mm / 80 mm</p><p> - Breite: 225 mm</p><p> - Höhe: 225 mm</p><p> - Tiefe: 108 mm</p><p> - Breite mit Verpackung: 320 mm</p><p> - Höhe mit Verpackung: 240 mm</p><p> - Tiefe mit Verpackung: 130 mm</p><p> - Zulassungsnummer: Z-51.1-7</p>Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Maßzeichnung 3Montageanleitung 4Montageanleitung 5

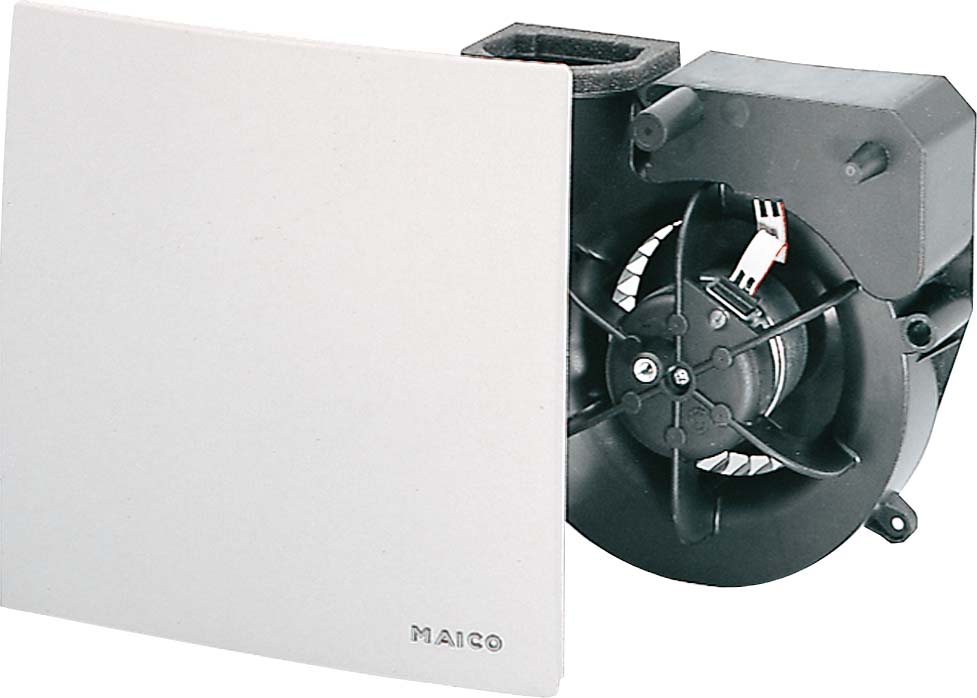

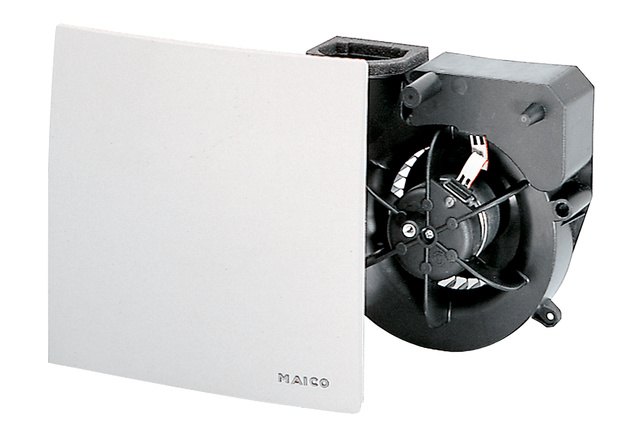

<p>Standardausführung</p><p> - ER 100: Drehzahlsteuerbar.</p><p> - ER 60: Nicht drehzahlsteuerbar.</p><p></p><p>Merkmale</p><p> - Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB....</p><p> - Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H).</p><p> - Problemloser Filterwechsel ohne Werkzeug.</p><p> - Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich.</p><p> - Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung.</p><p> - Farbe verkehrsweiß ähnlich RAL 9016.</p><p> - Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise.</p><p> - Schutzklasse II.</p><p> - Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren.</p><p> - Robuster energiesparender Kondensatormotor.</p><p> - Motor mit thermischem Überlastungsschutz.</p><p> - Wartungsfrei, mit beidseitig geschlossenen Kugellagern.</p><p> - Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h.</p><p> - Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel.</p><p> - Mit VDE-Zeichen.</p><p></p><p>Artikel:</p><p>ER 60</p><p> - Ausführung: Standardausführung</p><p> - Fördervolumen: 62 m3/h</p><p> - Drehzahl: 1250 1/min</p><p> - Luftrichtung: Entlüftung</p><p> - Drehzahlsteuerbar: nein</p><p> - SEC average: -3,72 kWh/(m2*a)</p><p> - Spannungsart: Wechselstrom</p><p> - Bemessungsspannung: 230 V</p><p> - Netzfrequenz: 50 Hz</p><p> - Leistungsaufnahme: 21 W</p><p> - IMax: 0,16 A</p><p> - Schutzart: IP X5</p><p> - Netzzuleitung: 3 / 1,5 mm2</p><p> - Einbauort: Wand / Decke</p><p> - Einbauart: Unterputz</p><p> - Systemart: dezentral</p><p> - Material: Kunststoff</p><p> - Farbe: verkehrsweiß, ähnlich RAL 9016</p><p> - Gewicht: 1,5 kg</p><p> - Gewicht mit Verpackung: 1,78 kg</p><p> - Filterklasse: ISO Coarse 30 % (G2)</p><p> - Ausblasrichtung: seitlich</p><p> - Breite: 250 mm</p><p> - Höhe: 250 mm</p><p> - Tiefe: 140 mm</p><p> - Breite mit Verpackung: 285 mm</p><p> - Höhe mit Verpackung: 285 mm</p><p> - Tiefe mit Verpackung: 155 mm</p><p> - Fördermitteltemperatur bei IMax: 40 °C</p><p> - Schalldruckpegel: 36 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2</p><p> - Nennweite: 75 mm / 80 mm</p>Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Maßzeichnung 3Schaltbild 4Montageanleitung 5

<p>Ausführung mit Feuchtesteuerung und Grundlastschaltung</p><p> - Barrierefreies Produkt, da automatisches Ein-/Ausschalten über Feuchtesteuerung möglich ist.</p><p> - Vollautomatische intelligente Feuchtesteuerung.</p><p> - Keine Einstellung der Einschaltfeuchte notwendig. Ventilator überwacht die Raumluftfeuchte eigenständig und entlüftet automatisch.</p><p> - Nicht drehzahlsteuerbar.</p><p> - Nicht für Zweitraumlüftung geeignet.</p><p> - Manuelle Bedienung über einen Schalter möglich, z. B. Einschalten der Volllast per Lichtschalter.</p><p> - Standardschaltung: Ventilator läuft im Grundlastbetrieb, Feuchtesteuerung ist aktiv, bei Überschreitung des Einschaltpunkts Volllastbetrieb, bei Unterschreitung des Ausschaltpunkts Grundlastbetrieb.</p><p> - Weitere Schaltungsvarianten: Ventilatorbetrieb mit oder ohne Grundlastbetrieb, manuelle Zuschaltung der Volllast, Ein- bzw. Ausschalten des Ventilators durch einen Schalter.</p><p> - Einschalten der Volllast durch den Lichtschalter und damit verbunden eine Nachlaufsteuerung (Nachlaufzeit 15 min) des Ventilators.</p><p> - Der Ventilator läuft so lange bis die Luftfeuchtigkeit im Raum unter die Ausschaltfeuchte gefallen ist. Nach spätestens 60 min wird die Nachlaufzeit aktiviert und der Ventilator danach ausgeschaltet.</p><p></p><p>Merkmale</p><p> - Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB....</p><p> - Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H).</p><p> - Problemloser Filterwechsel ohne Werkzeug.</p><p> - Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich.</p><p> - Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung.</p><p> - Farbe verkehrsweiß ähnlich RAL 9016.</p><p> - Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise.</p><p> - Schutzklasse II.</p><p> - Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren.</p><p> - Robuster energiesparender Kondensatormotor.</p><p> - Motor mit thermischem Überlastungsschutz.</p><p> - Wartungsfrei, mit beidseitig geschlossenen Kugellagern.</p><p> - Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h.</p><p> - Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel.</p><p> - Mit VDE-Zeichen.</p><p></p><p>Artikel:</p><p>ER 60 H</p><p> - Ausführung: Feuchtesteuerung</p><p> - Fördervolumen: 35 m3/h / 62 m3/h</p><p> - Drehzahl: 850 1/min / 1250 1/min</p><p> - Luftrichtung: Entlüftung</p><p> - Drehzahlsteuerbar: nein</p><p> - SEC average: -20,12 kWh/(m2*a)</p><p> - Spannungsart: Wechselstrom</p><p> - Bemessungsspannung: 230 V</p><p> - Netzfrequenz: 50 Hz</p><p> - Leistungsaufnahme: 10 W / 21 W</p><p> - IMax: 0,12 A / 0,16 A</p><p> - Schutzart: IP X5</p><p> - Netzzuleitung: 3/5 x 1,5 mm2</p><p> - Einbauort: Wand / Decke</p><p> - Einbauart: Unterputz</p><p> - Systemart: dezentral</p><p> - Material: Kunststoff</p><p> - Farbe: verkehrsweiß, ähnlich RAL 9016</p><p> - Gewicht: 1,52 kg</p><p> - Gewicht mit Verpackung: 1,8 kg</p><p> - Filterklasse: ISO Coarse 30 % (G2)</p><p> - Ausblasrichtung: seitlich</p><p> - Breite: 250 mm</p><p> - Höhe: 250 mm</p><p> - Tiefe: 150 mm</p><p> - Breite mit Verpackung: 280 mm</p><p> - Höhe mit Verpackung: 280 mm</p><p> - Tiefe mit Verpackung: 155 mm</p><p> - Fördermitteltemperatur bei IMax: 40 °C</p><p> - Nachlaufzeit: 6 min / Nachlaufzeit bei Verwendung eines optionalen Schalters (z.B. Lichtschalter) verfügbar</p><p> - Schalldruckpegel: 25 dB(A) / 36 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2</p><p> - Nennweite: 75 mm / 80 mm</p>Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Maßzeichnung 3Schaltbild 4Montageanleitung 5Montageanleitung 6
