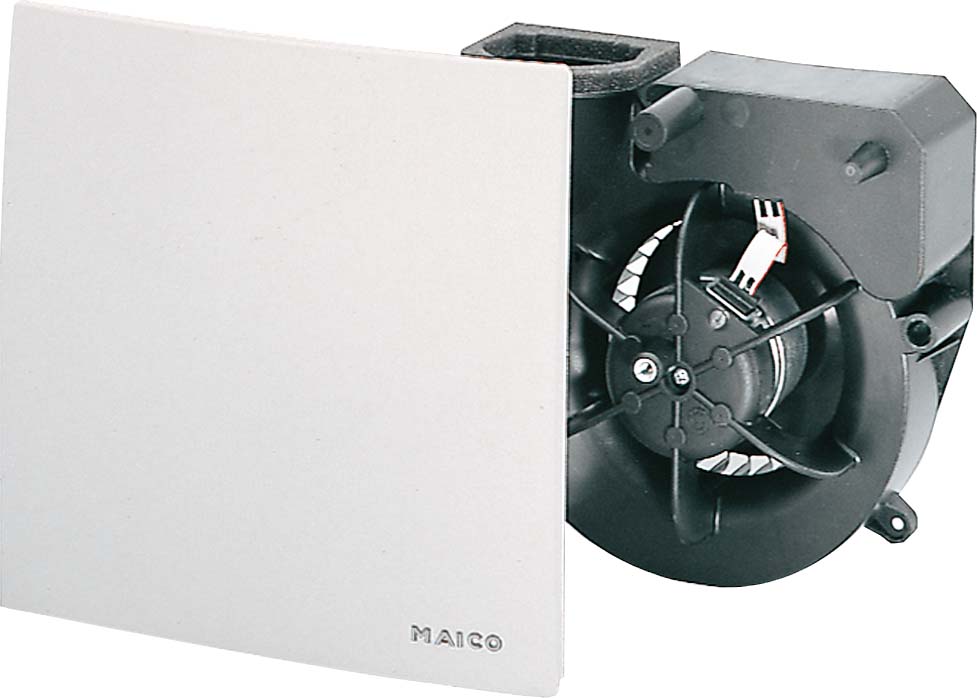

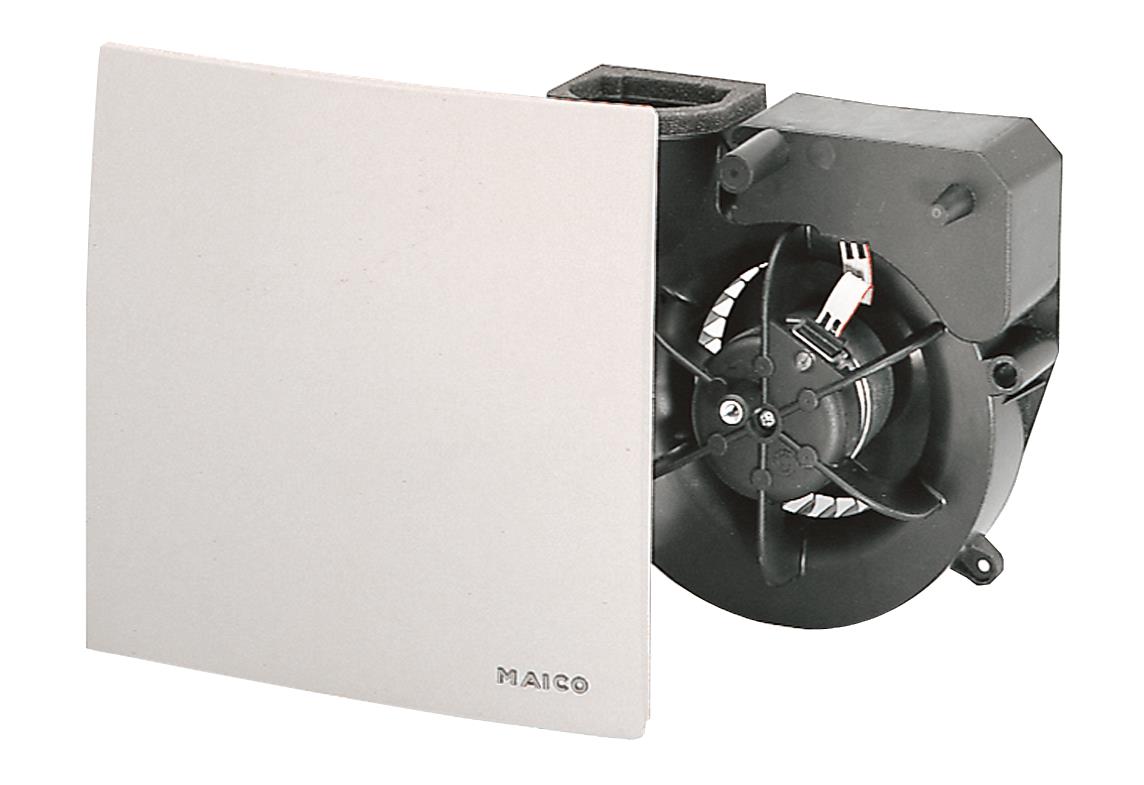

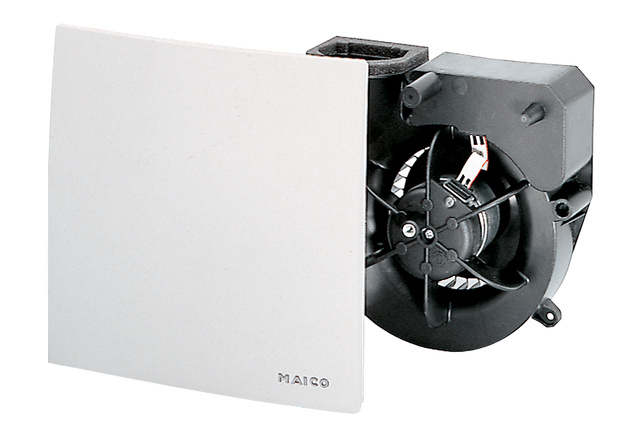

Maico Ventilator ER 60 VZC
Nur 4 auf Lager!
ggf. Abbildung ähnlich
185,99 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2001702476
Hersteller:
Maico
Hersteller-Nr.:
0084.0106
EAN:
4012799841067
Versandart:
Paket
Hersteller Typ
ER 60 VZC
Produktinformationen "Maico Ventilator ER 60 VZC"
Ausführung mit einstellbarem Verzögerungszeitschalter - Einschaltverzögerung einstellbar von 0 bis ca. 150 sek. - Nachlaufzeit einstellbar von ca. 1,5 bis ca. 24 min. - Nicht drehzahlsteuerbar.Merkmale - Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB.... - Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H). - Problemloser Filterwechsel ohne Werkzeug. - Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. - Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. - Farbe verkehrsweiß ähnlich RAL 9016. - Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. - Schutzklasse II. - Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. - Robuster energiesparender Kondensatormotor. - Motor mit thermischem Überlastungsschutz. - Wartungsfrei, mit beidseitig geschlossenen Kugellagern. - Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h. - Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel. - Mit VDE-Zeichen.Artikel:ER 60 VZC - Ausführung: Einstellbarer Verzögerungszeitschalter - Fördervolumen: 62 m3/h - Drehzahl: 1250 1/min - Luftrichtung: Entlüftung - Drehzahlsteuerbar: nein - SEC average: -3,43 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Leistungsaufnahme: 21 W - IMax: 0,16 A - Schutzart: IP X5 - Netzzuleitung: 5 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Unterputz - Systemart: dezentral - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 1,52 kg - Gewicht mit Verpackung: 1,8 kg - Filterklasse: ISO Coarse 30 % (G2) - Ausblasrichtung: seitlich - Breite: 250 mm - Höhe: 250 mm - Tiefe: 150 mm - Breite mit Verpackung: 280 mm - Höhe mit Verpackung: 280 mm - Tiefe mit Verpackung: 155 mm - Fördermitteltemperatur bei IMax: 40 °C - Nachlaufzeit: 1,5 min - 24 min - Einschaltverzögerung: 0 s - 150 s - Schalldruckpegel: 36 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2 - Nennweite: 75 mm / 80 mm
Unter nachfolgenden Links finden Sie weitere Informationen:
Produktdatenblatt 1

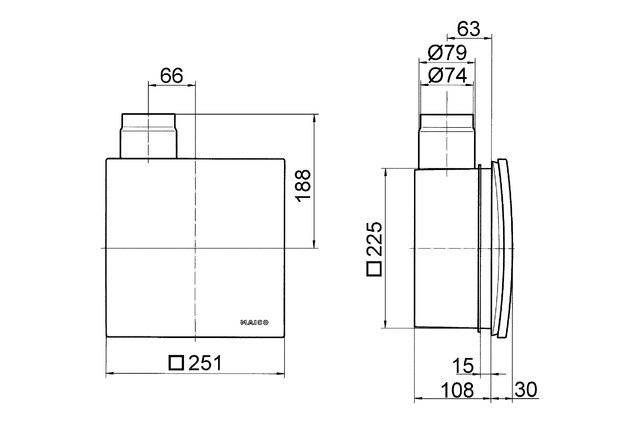

Maßzeichnung 2

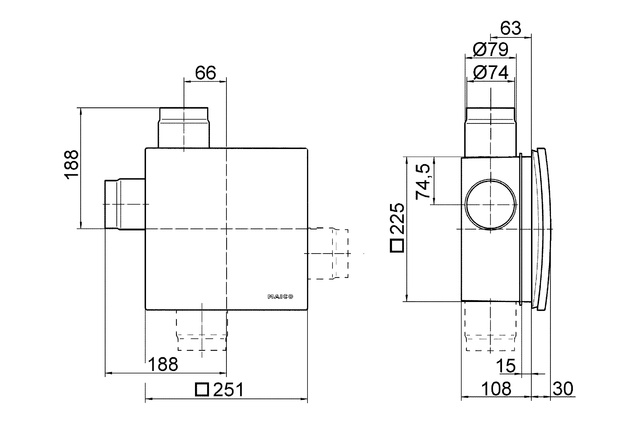

Maßzeichnung 3
Schaltbild 4
Montageanleitung 5
Unter nachfolgenden Links finden Sie weitere Informationen:
Produktdatenblatt 1
Maßzeichnung 2
Maßzeichnung 3
Schaltbild 4
Montageanleitung 5
Eigenschaften "Maico Ventilator ER 60 VZC"
| Bemessungsspannung: | 230 V |
|---|---|
| Breite: | 250 mm |
| Drehzahl: | 1250 1/min |
| EAN: | 4012799841067, 4012799841067 |
| Farbe: | weiß |
| Geräuschemission: | 36 dB(A) re 1 pW |
| Herstellerartikelnummer: | 0084.0106 |
| Herstellerartikelnummer: | 0084.0106 |
| Höhe: | 250 mm |
| Markenname: | Maico |
| Markenname: | Maico |
| Mediumtemperatur: | -20..40 °C |
| Montageart: | Unterputz |
| Nennstrom: | 0,16 A |
| Nennweite: | 75 mm |
| Netzfrequenz: | 50 Hz |
| Richtung: | Axial, axial |
| Schutzart (IP): | sonstige |
| Tiefe: | 150 mm |
| Typ: | ER 60 VZC |
| Typ: | ER 60 VZC |
| Ursprungsland: | DE |
| Ursprungsland: | DE |
| Volumenstrom: | 62 m³/h |
| Werkstoff des Gehäuses: | Kunststoff |
| Zolltarifnummer: | 84145100 |
| Zolltarifnummer: | 84145100 |
| Zusammenstellung: | mit einstellbarem Verzögerungsschalter |
