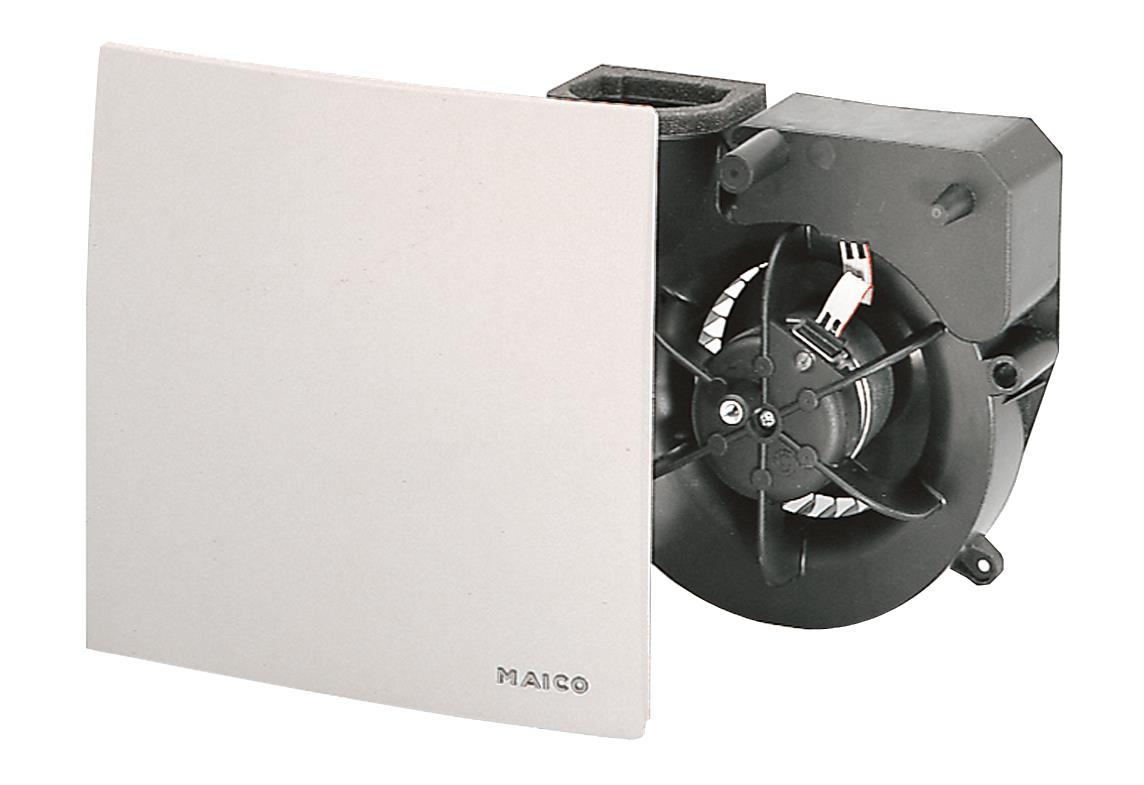

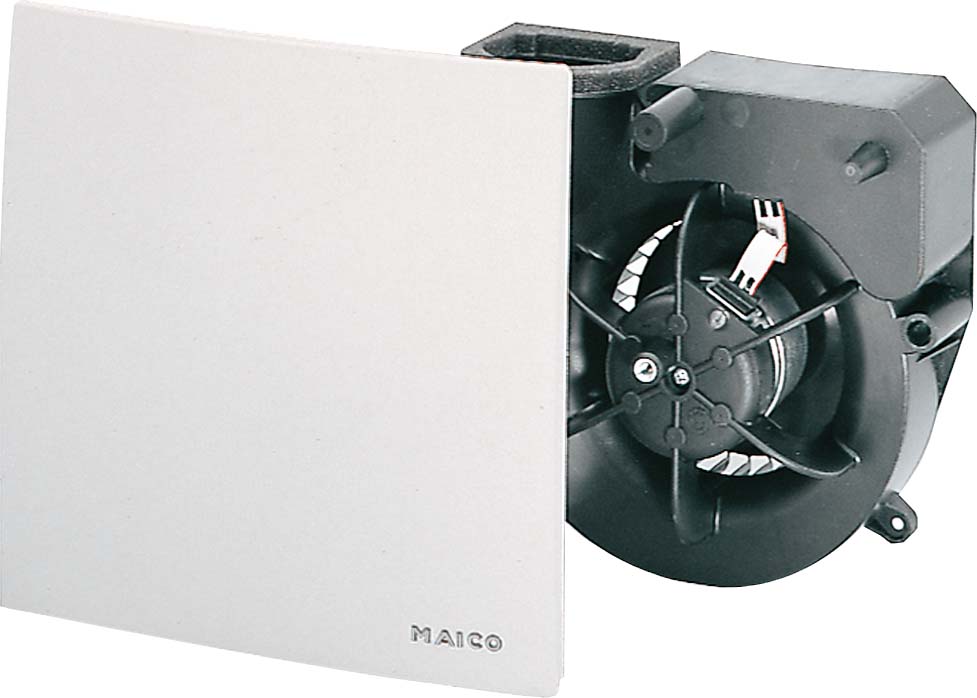

Maico Ventilator ER 60 H
Nur 3 auf Lager!
ggf. Abbildung ähnlich
281,67 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2001702089
Hersteller:
Maico
Hersteller-Nr.:
0084.0104
EAN:
4012799841043
Versandart:
Paket
Hersteller Typ
ER 60 H
Produktinformationen "Maico Ventilator ER 60 H"
<
p>
Ausführung mit Feuchtesteuerung und Grundlastschaltung<
/p>
<
p>
- Barrierefreies Produkt, da automatisches Ein-/Ausschalten über Feuchtesteuerung möglich ist.<
/p>
<
p>
- Vollautomatische intelligente Feuchtesteuerung.<
/p>
<
p>
- Keine Einstellung der Einschaltfeuchte notwendig. Ventilator überwacht die Raumluftfeuchte eigenständig und entlüftet automatisch.<
/p>
<
p>
- Nicht drehzahlsteuerbar.<
/p>
<
p>
- Nicht für Zweitraumlüftung geeignet.<
/p>
<
p>
- Manuelle Bedienung über einen Schalter möglich, z. B. Einschalten der Volllast per Lichtschalter.<
/p>
<
p>
- Standardschaltung: Ventilator läuft im Grundlastbetrieb, Feuchtesteuerung ist aktiv, bei Überschreitung des Einschaltpunkts Volllastbetrieb, bei Unterschreitung des Ausschaltpunkts Grundlastbetrieb.<
/p>
<
p>
- Weitere Schaltungsvarianten: Ventilatorbetrieb mit oder ohne Grundlastbetrieb, manuelle Zuschaltung der Volllast, Ein- bzw. Ausschalten des Ventilators durch einen Schalter.<
/p>
<
p>
- Einschalten der Volllast durch den Lichtschalter und damit verbunden eine Nachlaufsteuerung (Nachlaufzeit 15 min) des Ventilators.<
/p>
<
p>
- Der Ventilator läuft so lange bis die Luftfeuchtigkeit im Raum unter die Ausschaltfeuchte gefallen ist. Nach spätestens 60 min wird die Nachlaufzeit aktiviert und der Ventilator danach ausgeschaltet.<
/p>
<
p>
<
/p>
<
p>
Merkmale<
/p>
<
p>
- Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB....<
/p>
<
p>
- Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H).<
/p>
<
p>
- Problemloser Filterwechsel ohne Werkzeug.<
/p>
<
p>
- Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich.<
/p>
<
p>
- Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung.<
/p>
<
p>
- Farbe verkehrsweiß ähnlich RAL 9016.<
/p>
<
p>
- Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise.<
/p>
<
p>
- Schutzklasse II.<
/p>
<
p>
- Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren.<
/p>
<
p>
- Robuster energiesparender Kondensatormotor.<
/p>
<
p>
- Motor mit thermischem Überlastungsschutz.<
/p>
<
p>
- Wartungsfrei, mit beidseitig geschlossenen Kugellagern.<
/p>
<
p>
- Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h.<
/p>
<
p>
- Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel.<
/p>
<
p>
- Mit VDE-Zeichen.<
/p>
<
p>
<
/p>
<
p>
Artikel:<
/p>
<
p>
ER 60 H<
/p>
<
p>
- Ausführung: Feuchtesteuerung<
/p>
<
p>
- Fördervolumen: 35 m3/h / 62 m3/h<
/p>
<
p>
- Drehzahl: 850 1/min / 1250 1/min<
/p>
<
p>
- Luftrichtung: Entlüftung<
/p>
<
p>
- Drehzahlsteuerbar: nein<
/p>
<
p>
- SEC average: -20,12 kWh/(m2*a)<
/p>
<
p>
- Spannungsart: Wechselstrom<
/p>
<
p>
- Bemessungsspannung: 230 V<
/p>
<
p>
- Netzfrequenz: 50 Hz<
/p>
<
p>
- Leistungsaufnahme: 10 W / 21 W<
/p>
<
p>
- IMax: 0,12 A / 0,16 A<
/p>
<
p>
- Schutzart: IP X5<
/p>
<
p>
- Netzzuleitung: 3/5 x 1,5 mm2<
/p>
<
p>
- Einbauort: Wand / Decke<
/p>
<
p>
- Einbauart: Unterputz<
/p>
<
p>
- Systemart: dezentral<
/p>
<
p>
- Material: Kunststoff<
/p>
<
p>
- Farbe: verkehrsweiß, ähnlich RAL 9016<
/p>
<
p>
- Gewicht: 1,52 kg<
/p>
<
p>
- Gewicht mit Verpackung: 1,8 kg<
/p>
<
p>
- Filterklasse: ISO Coarse 30 % (G2)<
/p>
<
p>
- Ausblasrichtung: seitlich<
/p>
<
p>
- Breite: 250 mm<
/p>
<
p>
- Höhe: 250 mm<
/p>
<
p>
- Tiefe: 150 mm<
/p>
<
p>
- Breite mit Verpackung: 280 mm<
/p>
<
p>
- Höhe mit Verpackung: 280 mm<
/p>
<
p>
- Tiefe mit Verpackung: 155 mm<
/p>
<
p>
- Fördermitteltemperatur bei IMax: 40 °C<
/p>
<
p>
- Nachlaufzeit: 6 min / Nachlaufzeit bei Verwendung eines optionalen Schalters (z.B. Lichtschalter) verfügbar<
/p>
<
p>
- Schalldruckpegel: 25 dB(A) / 36 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2<
/p>
<
p>
- Nennweite: 75 mm / 80 mm<
/p>
Unter nachfolgenden Links finden Sie weitere Informationen:
Produktdatenblatt 1

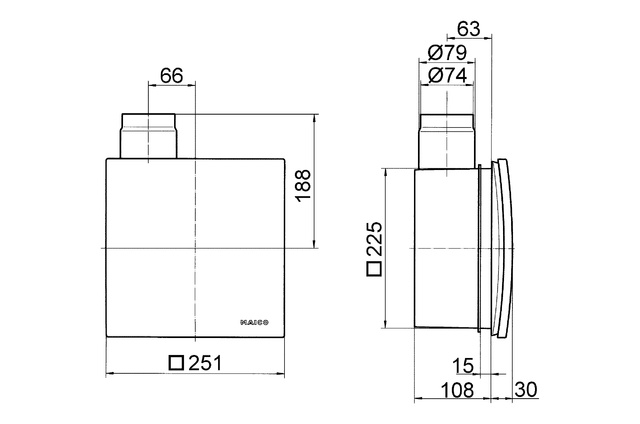

Maßzeichnung 2

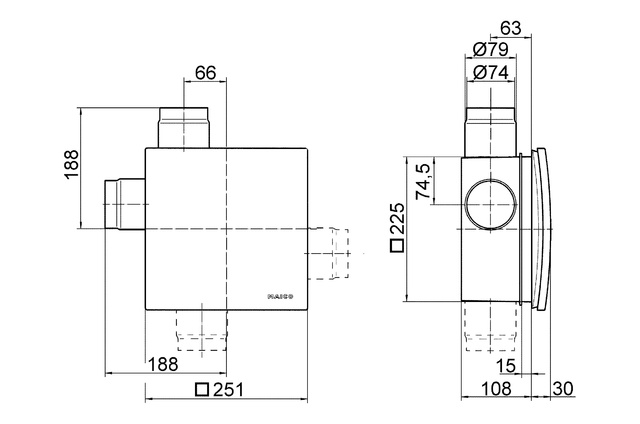

Maßzeichnung 3

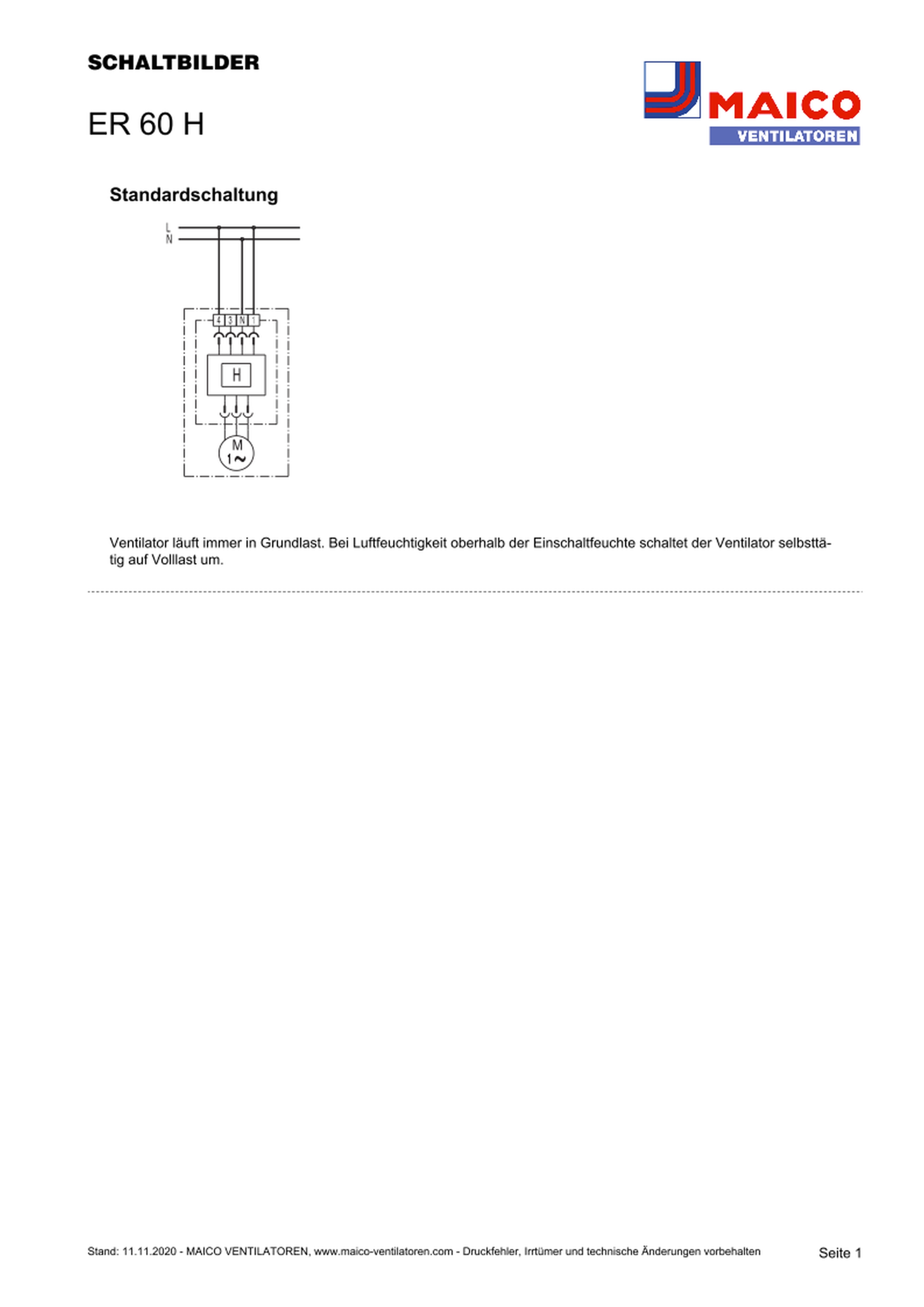

Schaltbild 4
Montageanleitung 5
Montageanleitung 6
p>
Ausführung mit Feuchtesteuerung und Grundlastschaltung<
/p>
<
p>
- Barrierefreies Produkt, da automatisches Ein-/Ausschalten über Feuchtesteuerung möglich ist.<
/p>
<
p>
- Vollautomatische intelligente Feuchtesteuerung.<
/p>
<
p>
- Keine Einstellung der Einschaltfeuchte notwendig. Ventilator überwacht die Raumluftfeuchte eigenständig und entlüftet automatisch.<
/p>
<
p>
- Nicht drehzahlsteuerbar.<
/p>
<
p>
- Nicht für Zweitraumlüftung geeignet.<
/p>
<
p>
- Manuelle Bedienung über einen Schalter möglich, z. B. Einschalten der Volllast per Lichtschalter.<
/p>
<
p>
- Standardschaltung: Ventilator läuft im Grundlastbetrieb, Feuchtesteuerung ist aktiv, bei Überschreitung des Einschaltpunkts Volllastbetrieb, bei Unterschreitung des Ausschaltpunkts Grundlastbetrieb.<
/p>
<
p>
- Weitere Schaltungsvarianten: Ventilatorbetrieb mit oder ohne Grundlastbetrieb, manuelle Zuschaltung der Volllast, Ein- bzw. Ausschalten des Ventilators durch einen Schalter.<
/p>
<
p>
- Einschalten der Volllast durch den Lichtschalter und damit verbunden eine Nachlaufsteuerung (Nachlaufzeit 15 min) des Ventilators.<
/p>
<
p>
- Der Ventilator läuft so lange bis die Luftfeuchtigkeit im Raum unter die Ausschaltfeuchte gefallen ist. Nach spätestens 60 min wird die Nachlaufzeit aktiviert und der Ventilator danach ausgeschaltet.<
/p>
<
p>
<
/p>
<
p>
Merkmale<
/p>
<
p>
- Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB....<
/p>
<
p>
- Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H).<
/p>
<
p>
- Problemloser Filterwechsel ohne Werkzeug.<
/p>
<
p>
- Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich.<
/p>
<
p>
- Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung.<
/p>
<
p>
- Farbe verkehrsweiß ähnlich RAL 9016.<
/p>
<
p>
- Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise.<
/p>
<
p>
- Schutzklasse II.<
/p>
<
p>
- Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren.<
/p>
<
p>
- Robuster energiesparender Kondensatormotor.<
/p>
<
p>
- Motor mit thermischem Überlastungsschutz.<
/p>
<
p>
- Wartungsfrei, mit beidseitig geschlossenen Kugellagern.<
/p>
<
p>
- Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h.<
/p>
<
p>
- Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel.<
/p>
<
p>
- Mit VDE-Zeichen.<
/p>
<
p>
<
/p>
<
p>
Artikel:<
/p>
<
p>
ER 60 H<
/p>
<
p>
- Ausführung: Feuchtesteuerung<
/p>
<
p>
- Fördervolumen: 35 m3/h / 62 m3/h<
/p>
<
p>
- Drehzahl: 850 1/min / 1250 1/min<
/p>
<
p>
- Luftrichtung: Entlüftung<
/p>
<
p>
- Drehzahlsteuerbar: nein<
/p>
<
p>
- SEC average: -20,12 kWh/(m2*a)<
/p>
<
p>
- Spannungsart: Wechselstrom<
/p>
<
p>
- Bemessungsspannung: 230 V<
/p>
<
p>
- Netzfrequenz: 50 Hz<
/p>
<
p>
- Leistungsaufnahme: 10 W / 21 W<
/p>
<
p>
- IMax: 0,12 A / 0,16 A<
/p>
<
p>
- Schutzart: IP X5<
/p>
<
p>
- Netzzuleitung: 3/5 x 1,5 mm2<
/p>
<
p>
- Einbauort: Wand / Decke<
/p>
<
p>
- Einbauart: Unterputz<
/p>
<
p>
- Systemart: dezentral<
/p>
<
p>
- Material: Kunststoff<
/p>
<
p>
- Farbe: verkehrsweiß, ähnlich RAL 9016<
/p>
<
p>
- Gewicht: 1,52 kg<
/p>
<
p>
- Gewicht mit Verpackung: 1,8 kg<
/p>
<
p>
- Filterklasse: ISO Coarse 30 % (G2)<
/p>
<
p>
- Ausblasrichtung: seitlich<
/p>
<
p>
- Breite: 250 mm<
/p>
<
p>
- Höhe: 250 mm<
/p>
<
p>
- Tiefe: 150 mm<
/p>
<
p>
- Breite mit Verpackung: 280 mm<
/p>
<
p>
- Höhe mit Verpackung: 280 mm<
/p>
<
p>
- Tiefe mit Verpackung: 155 mm<
/p>
<
p>
- Fördermitteltemperatur bei IMax: 40 °C<
/p>
<
p>
- Nachlaufzeit: 6 min / Nachlaufzeit bei Verwendung eines optionalen Schalters (z.B. Lichtschalter) verfügbar<
/p>
<
p>
- Schalldruckpegel: 25 dB(A) / 36 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2<
/p>
<
p>
- Nennweite: 75 mm / 80 mm<
/p>
Unter nachfolgenden Links finden Sie weitere Informationen:
Produktdatenblatt 1
Maßzeichnung 2
Maßzeichnung 3
Schaltbild 4
Montageanleitung 5
Montageanleitung 6
Eigenschaften "Maico Ventilator ER 60 H"
| Bemessungsspannung: | 230 V |
|---|---|
| Breite: | 250 mm |
| Drehzahl: | 850 1/min |
| EAN: | 4012799841043 |
| Farbe: | weiß |
| Geräuschemission: | 26 dB(A) re 1 pW |
| Herstellerartikelnummer: | 0084.0104 |
| Höhe: | 250 mm |
| Markenname: | Maico |
| Mediumtemperatur: | -20..40 °C |
| Montageart: | Unterputz |
| Nennstrom: | 0,12 A |
| Nennweite: | 75 mm |
| Netzfrequenz: | 50 Hz |
| Richtung: | Axial, axial |
| Schutzart (IP): | sonstige |
| Tiefe: | 150 mm |
| Typ: | ER 60 H |
| Ursprungsland: | DE |
| Volumenstrom: | 62 m³/h |
| Werkstoff des Gehäuses: | Kunststoff |
| Zolltarifnummer: | 84145100 |
| Zusammenstellung: | sonstige |
