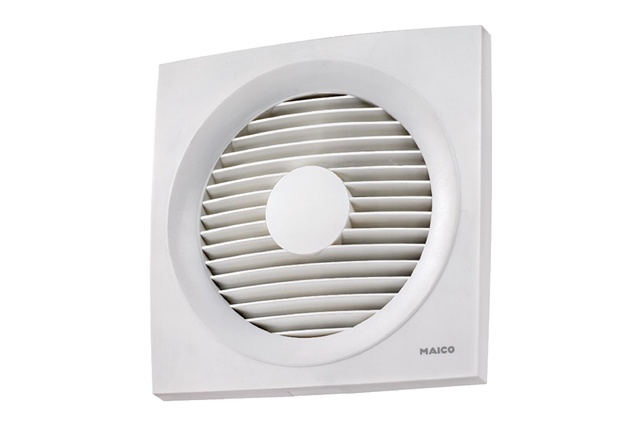

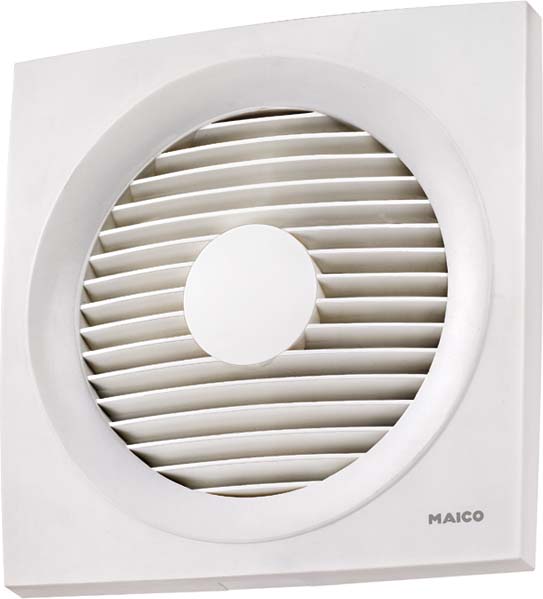

Maico Ventilator EN 31

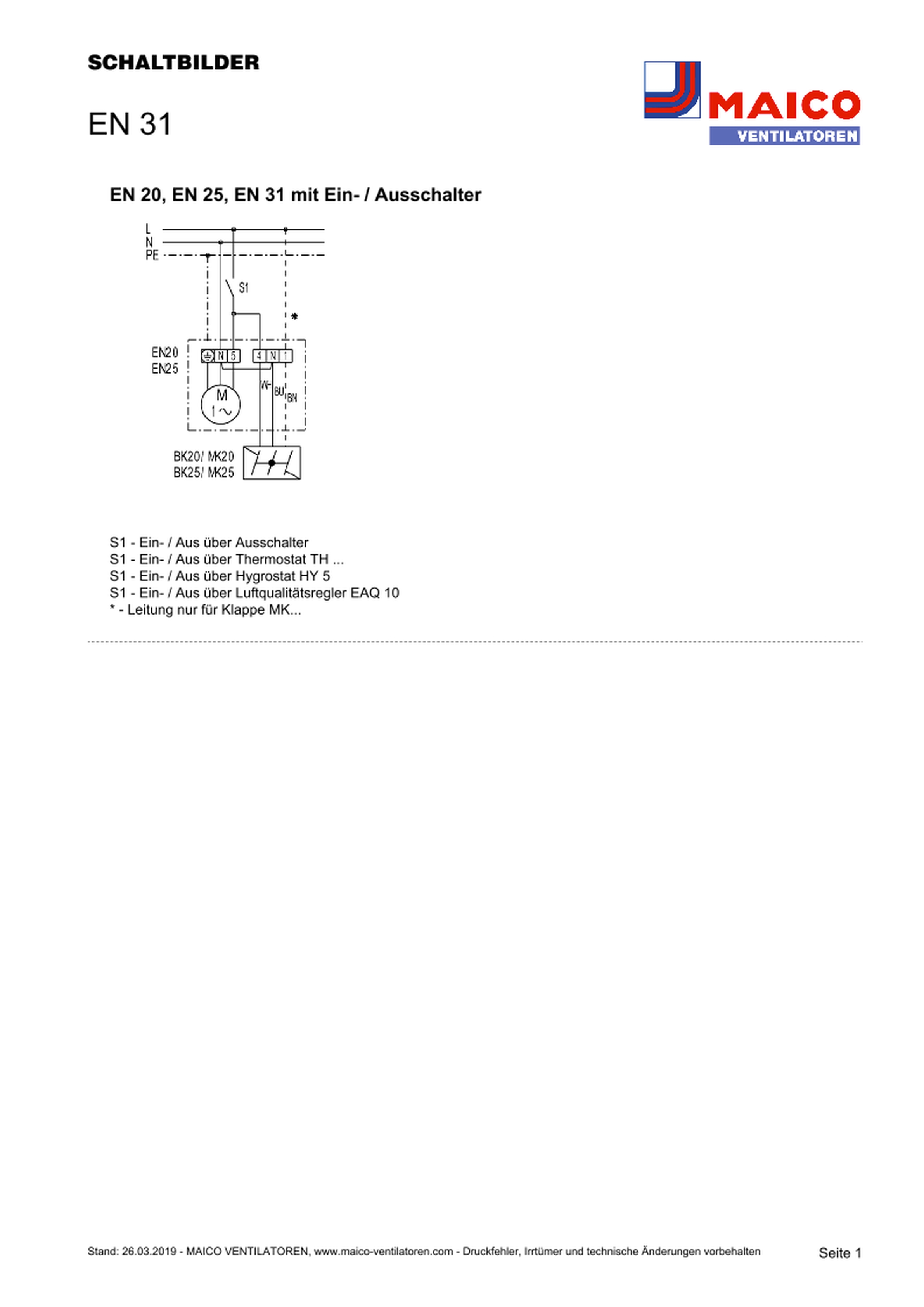

Merkmale - Gehäuse ohne Werkzeug zur Reinigung einfach abnehmbar. - Angenehm leise. - Schmutzfreier und schneller Austausch von bestehenden EN-Geräten, da 100 % kompatibel mit den Vorgängergeräten EN und ET. - Bei vorhandenen elektrischen Außenklappen mit Steckverbindung: Stecker abtrennen und die einzelnen Adern gemäß Schaltbilder EN/ENR im Internet neu anklemmen. - Ventilator wartungsfrei.Motor - Thermischer Überlastungsschutz serienmäßig. - Robuster Motor. - Für Dauerbetrieb geeignet. - Drehzahlsteuerbar. - Reversierbar, Ausnahme: EN 20, EN 25, EN 31.Elektrischer Anschluss - Elektrischer Anschluss wahlweise Auf- oder Unterputz.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel:EN 20 - Fördervolumen: 420 m3/h - Drehzahl: 1350 1/min - Laufradtyp: axial - Luftrichtung: Entlüftung - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 30 W - IMax: 0,21 A - Schutzart: IP 44 - Netzzuleitung: 3 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 2,48 kg - Gewicht mit Verpackung: 3,04 kg - Nennweite: 200 mm - Breite: 320 mm - Höhe: 320 mm - Tiefe: 158 mm - Breite mit Verpackung: 350 mm - Höhe mit Verpackung: 350 mm - Tiefe mit Verpackung: 170 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 45 dB(A)Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Schaltbild 3Montageanleitung 4

Merkmale - Gehäuse ohne Werkzeug zur Reinigung einfach abnehmbar. - Angenehm leise. - Schmutzfreier und schneller Austausch von bestehenden EN-Geräten, da 100 % kompatibel mit den Vorgängergeräten EN und ET. - Bei vorhandenen elektrischen Außenklappen mit Steckverbindung: Stecker abtrennen und die einzelnen Adern gemäß Schaltbilder EN/ENR im Internet neu anklemmen. - Ventilator wartungsfrei.Motor - Thermischer Überlastungsschutz serienmäßig. - Robuster Motor. - Für Dauerbetrieb geeignet. - Drehzahlsteuerbar. - Reversierbar, Ausnahme: EN 20, EN 25, EN 31.Elektrischer Anschluss - Elektrischer Anschluss wahlweise Auf- oder Unterputz.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel:EN 25 - Fördervolumen: 630 m3/h - Drehzahl: 1030 1/min - Laufradtyp: axial - Luftrichtung: Entlüftung - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 39 W - IMax: 0,23 A - Schutzart: IP 44 - Netzzuleitung: 3 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 2,63 kg - Gewicht mit Verpackung: 3,83 kg - Nennweite: 250 mm - Breite: 370 mm - Höhe: 370 mm - Tiefe: 158 mm - Breite mit Verpackung: 371 mm - Höhe mit Verpackung: 371 mm - Tiefe mit Verpackung: 190 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 45 dB(A)Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Schaltbild 3Montageanleitung 4

Merkmale - Gehäuse ohne Werkzeug zur Reinigung einfach abnehmbar. - Angenehm leise. - Schmutzfreier und schneller Austausch von bestehenden EN-Geräten, da 100 % kompatibel mit den Vorgängergeräten EN und ET. - Bei vorhandenen elektrischen Außenklappen mit Steckverbindung: Stecker abtrennen und die einzelnen Adern gemäß Schaltbilder EN/ENR im Internet neu anklemmen. - Ventilator wartungsfrei.Motor - Thermischer Überlastungsschutz serienmäßig. - Robuster Motor. - Für Dauerbetrieb geeignet. - Drehzahlsteuerbar. - Reversierbar, Ausnahme: EN 20, EN 25, EN 31.Elektrischer Anschluss - Elektrischer Anschluss wahlweise Auf- oder Unterputz.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel:ENR 20 - Fördervolumen: 460 m3/h - Drehzahl: 1380 1/min - Laufradtyp: axial - Luftrichtung: Be- oder Entlüftung - Drehzahlsteuerbar: ja - Reversierbarkeit: ja - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 42 W - INenn: 0,15 A - IMax: 0,21 A - Schutzart: IP 44 - Netzzuleitung: 5 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 2,7 kg - Gewicht mit Verpackung: 3,26 kg - Nennweite: 200 mm - Breite: 320 mm - Höhe: 320 mm - Tiefe: 158 mm - Breite mit Verpackung: 355 mm - Höhe mit Verpackung: 355 mm - Tiefe mit Verpackung: 185 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 48 dB(A)Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Schaltbild 3Montageanleitung 4

Merkmale - Gehäuse ohne Werkzeug zur Reinigung einfach abnehmbar. - Angenehm leise. - Schmutzfreier und schneller Austausch von bestehenden EN-Geräten, da 100 % kompatibel mit den Vorgängergeräten EN und ET. - Bei vorhandenen elektrischen Außenklappen mit Steckverbindung: Stecker abtrennen und die einzelnen Adern gemäß Schaltbilder EN/ENR im Internet neu anklemmen. - Ventilator wartungsfrei.Motor - Thermischer Überlastungsschutz serienmäßig. - Robuster Motor. - Für Dauerbetrieb geeignet. - Drehzahlsteuerbar. - Reversierbar, Ausnahme: EN 20, EN 25, EN 31.Elektrischer Anschluss - Elektrischer Anschluss wahlweise Auf- oder Unterputz.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel:ENR 25 - Fördervolumen: 840 m3/h - Drehzahl: 1240 1/min - Laufradtyp: axial - Luftrichtung: Be- oder Entlüftung - Drehzahlsteuerbar: ja - Reversierbarkeit: ja - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 48 W - INenn: 0,16 A - IMax: 0,22 A - Schutzart: IP 44 - Netzzuleitung: 5 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 3,06 kg - Gewicht mit Verpackung: 3,87 kg - Nennweite: 250 mm - Breite: 370 mm - Höhe: 370 mm - Tiefe: 158 mm - Breite mit Verpackung: 430 mm - Höhe mit Verpackung: 430 mm - Tiefe mit Verpackung: 185 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 50 dB(A)Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Schaltbild 3Montageanleitung 4

Merkmale - Gehäuse ohne Werkzeug zur Reinigung einfach abnehmbar. - Angenehm leise. - Schmutzfreier und schneller Austausch von bestehenden EN-Geräten, da 100 % kompatibel mit den Vorgängergeräten EN und ET. - Bei vorhandenen elektrischen Außenklappen mit Steckverbindung: Stecker abtrennen und die einzelnen Adern gemäß Schaltbilder EN/ENR im Internet neu anklemmen. - Ventilator wartungsfrei.Motor - Thermischer Überlastungsschutz serienmäßig. - Robuster Motor. - Für Dauerbetrieb geeignet. - Drehzahlsteuerbar. - Reversierbar, Ausnahme: EN 20, EN 25, EN 31.Elektrischer Anschluss - Elektrischer Anschluss wahlweise Auf- oder Unterputz.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel:ENR 31 - Fördervolumen: 1500 m3/h - Drehzahl: 1210 1/min - Laufradtyp: axial - Luftrichtung: Be- oder Entlüftung - Drehzahlsteuerbar: ja - Reversierbarkeit: ja - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 76 W - IMax: 0,33 A - Schutzart: IP 44 - Netzzuleitung: 5 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 4,65 kg - Gewicht mit Verpackung: 5,83 kg - Nennweite: 315 mm - Breite: 445 mm - Höhe: 445 mm - Tiefe: 186 mm - Breite mit Verpackung: 475 mm - Höhe mit Verpackung: 475 mm - Tiefe mit Verpackung: 220 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 57 dB(A)Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Schaltbild 3Montageanleitung 4

 - Verschlussklappen zur Entlüftung. - Mit verzinktem Schutzgitter. - Ab Nenngröße 35 mit Mittelsteg zur Erhöhung der Klappenstabilität. - Optionales Zubehör: Verbindungsrahmen ZVR zur Befestigung der Verschlussklappen AS und RS am Ventilator statt an der Wand.Artikel:AS 30 - Luftrichtung: Entlüftung - Einbau: außen - Einbauort: Wand - Einbaulage: senkrecht / waagerecht - Material: Kunststoff, witterungs-, UV-beständig - Farbe: verkehrsweiß, ähnlich RAL 9016 - Lamellenfarbe: silbergrau - Gewicht: 0,77 kg - Gewicht mit Verpackung: 0,95 kg - Klappenart: selbstt. öffnend/schließend - Nennweite: 300 mm - Breite: 366 mm - Höhe: 366 mm - Tiefe: 40 mm - Breite mit Verpackung: 430 mm - Höhe mit Verpackung: 380 mm - Tiefe mit Verpackung: 50 mm - Umgebungstemperatur: 60 °C

 - Verschlussklappen zur Entlüftung. - Mit verzinktem Schutzgitter. - Ab Nenngröße 35 mit Mittelsteg zur Erhöhung der Klappenstabilität. - Optionales Zubehör: Verbindungsrahmen ZVR zur Befestigung der Verschlussklappen AS und RS am Ventilator statt an der Wand.Artikel:AS 30 - Luftrichtung: Entlüftung - Einbau: außen - Einbauort: Wand - Einbaulage: senkrecht / waagerecht - Material: Kunststoff, witterungs-, UV-beständig - Farbe: verkehrsweiß, ähnlich RAL 9016 - Lamellenfarbe: silbergrau - Gewicht: 0,77 kg - Gewicht mit Verpackung: 0,95 kg - Klappenart: selbstt. öffnend/schließend - Nennweite: 300 mm - Breite: 366 mm - Höhe: 366 mm - Tiefe: 40 mm - Breite mit Verpackung: 430 mm - Höhe mit Verpackung: 380 mm - Tiefe mit Verpackung: 50 mm - Umgebungstemperatur: 60 °C

Dünnbettheizmatte mit einer Anschlussleitung und geeignetem Fühlerschutzrohr DN10 mit roter Kappe. Die selbstklebende Dünnbettheizmatte mit einer Anschlussleitung ist montagefertig konfektioniert und wurde speziell für den Einbau in Ausgleichmasse oder Flexkleber direkt unterhalb des Fußbodenoberbelages entwickelt. Bedingt durch die geringe Aufbauhöhe von nur 3,2 mm ist sie ideal für die Renovierung und Modernisierung von Bädern, Duschen, Küchen usw. Dieses Fußbodentemperiersystem eignet sich besonders für den nachträglichen Einbau in verwinkelten und/oder großen Räumen, da das Zurückführen des zweiten Anschlusses entfällt. Die Heizleitung mit zusätzlicher Schutzumflechtung zum Einsatz der FI-Schutzschaltung, ist auf einem Kunststoffnetz aufgebracht. Die Länge der Anschlussleitungen beträgt 4,0 m. Kaltleiter: 1 x 4m, 1,0 mm², Spannung: 230 V, Nenngrenztemperatur: 120°C, spezifische Heizleistung: 150 W/m², Längenbelastung: 11W, Isolierung: PVDF / FEP, Widerstandstoleranz: +10% / -5%, Mindestverlegetemperatur:5°C, Kleinster Biegeradius: 6 x dA, Berechnungsbreite 50 cm, Lieferbreite: 48 cm, Mattenhöhe: 3,2 mm, Schutzart: IPX7, Zulassung : EN 60335-2-96, Fläche 5,0 m², 0,5 x 10,0 mUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt
