Maico Ventilator 475cbm/h,35W,IP54 EZQ 20/4 E

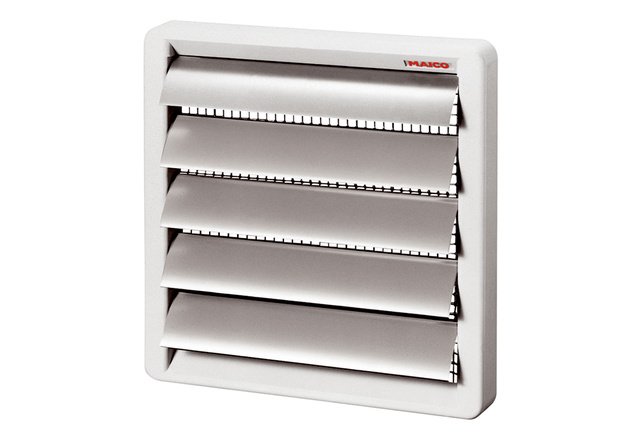

 - Verschlussklappen zur Entlüftung. - Mit verzinktem Schutzgitter. - Ab Nenngröße 35 mit Mittelsteg zur Erhöhung der Klappenstabilität. - Optionales Zubehör: Verbindungsrahmen ZVR zur Befestigung der Verschlussklappen AS und RS am Ventilator statt an der Wand.Artikel:AS 20 - Luftrichtung: Entlüftung - Einbau: außen - Einbauort: Wand - Einbaulage: senkrecht / waagerecht - Material: Kunststoff, witterungs-, UV-beständig - Farbe: verkehrsweiß, ähnlich RAL 9016 - Lamellenfarbe: silbergrau - Gewicht: 0,4 kg - Gewicht mit Verpackung: 0,52 kg - Klappenart: selbstt. öffnend/schließend - Nennweite: 200 mm - Breite: 260 mm - Höhe: 260 mm - Tiefe: 39 mm - Breite mit Verpackung: 330 mm - Höhe mit Verpackung: 275 mm - Tiefe mit Verpackung: 50 mm - Umgebungstemperatur: 60 °C

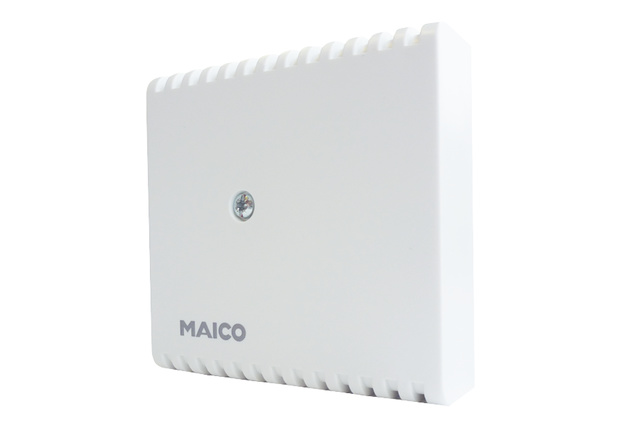

 - Der elektronische Hygrostat HY 230 bzw. HY 230 I dient zur Entfeuchtung oder Befeuchtung von geschlossenen Räumen. Er ist für sämtliche Wohnbereiche und Gewerberäume geeignet, auch für Feuchträume wie z.B. Badezimmer (Bei Installation bitte Schutzart beachten), Wasch- und Trockenräume. - Der Hygrostat erfasst mit einem internen Sensor die Raumfeuchtigkeit und schaltet abhängig vom eingestellten Sollwert die Ventilatoren, Wärmerückgewinnungsgeräte bzw. Be- oder Entfeuchtungsgeräte ein und aus. - Der HY 230 bzw. HY 230 I wird entweder direkt auf eine UP-Dose montiert oder über das Aufputz-Montageset APM HY 230 an die Wand montiert. - Mit einem Dipschalter auf der Platine kann bei der Inbetriebnahme die Betriebsart Entfeuchten (Werkseinstellung) oder Befeuchten festgelegt werden. - Durch eine rote Leuchtdiode im Gehäuse wird der Schaltzustand des Relais angezeigt.Artikel:HY 230 - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Ausgang: 230 V - Netzfrequenz: 50 Hz - Schutzart: IP 30 - Messbereich relative Feuchte: 20 % - 80 % - Einbauart: Aufputz - Material: Kunststoff - Farbe: reinweiß, ähnlich RAL 9010 - Gewicht: 0,08 kg - Gewicht mit Verpackung: 0,09 kg - Breite: 71 mm - Höhe: 71 mm - Tiefe: 27 mm - Breite mit Verpackung: 75 mm - Höhe mit Verpackung: 80 mm - Tiefe mit Verpackung: 36 mm - Umgebungstemperatur: 0 °C bis 50 °C - Bedienelement: Außenliegend - Fühlertoleranz, relative Feuchte: 5 % - Schaltdifferenz, relative Feuchte: 2,5 % - Max. zulässiger Schaltstrom: 10 A / 4 A / cos phi = 1, 230 V AC / cos phi = 0,6, 230 V AC - Max. zulässiger Einschaltstrom: 16 A

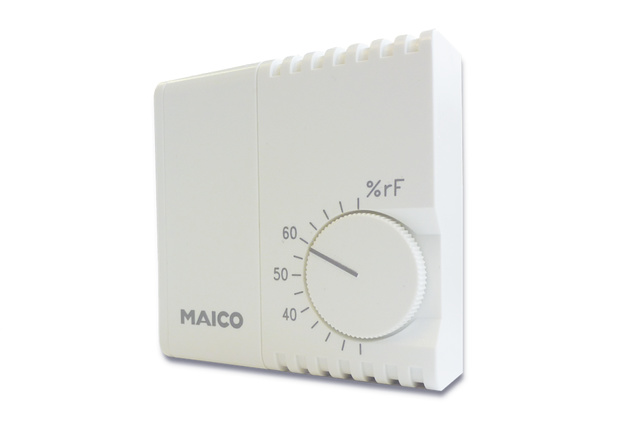

 - Der elektronische Hygrostat HY 230 bzw. HY 230 I dient zur Entfeuchtung oder Befeuchtung von geschlossenen Räumen. Er ist für sämtliche Wohnbereiche und Gewerberäume geeignet, auch für Feuchträume wie z.B. Badezimmer (Bei Installation bitte Schutzart beachten), Wasch- und Trockenräume. - Der Hygrostat erfasst mit einem internen Sensor die Raumfeuchtigkeit und schaltet abhängig vom eingestellten Sollwert die Ventilatoren, Wärmerückgewinnungsgeräte bzw. Be- oder Entfeuchtungsgeräte ein und aus. - Der HY 230 bzw. HY 230 I wird entweder direkt auf eine UP-Dose montiert oder über das Aufputz-Montageset APM HY 230 an die Wand montiert. - Mit einem Dipschalter auf der Platine kann bei der Inbetriebnahme die Betriebsart Entfeuchten (Werkseinstellung) oder Befeuchten festgelegt werden. - Durch eine rote Leuchtdiode im Gehäuse wird der Schaltzustand des Relais angezeigt.Artikel:HY 230 I - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Ausgang: 230 V - Netzfrequenz: 50 Hz - Schutzart: IP 30 - Messbereich relative Feuchte: 20 % - 80 % - Einbauart: Aufputz - Material: Kunststoff - Farbe: reinweiß, ähnlich RAL 9010 - Gewicht: 0,07 kg - Gewicht mit Verpackung: 0,08 kg - Breite: 71 mm - Höhe: 71 mm - Tiefe: 27 mm - Breite mit Verpackung: 75 mm - Höhe mit Verpackung: 80 mm - Tiefe mit Verpackung: 36 mm - Umgebungstemperatur: 0 °C bis 50 °C - Bedienelement: Innenliegend - Fühlertoleranz, relative Feuchte: 5 % - Schaltdifferenz, relative Feuchte: 2,5 % - Max. zulässiger Schaltstrom: 10 A / 4 A / cos phi = 1, 230 V AC / cos phi = 0,6, 230 V AC - Max. zulässiger Einschaltstrom: 16 A

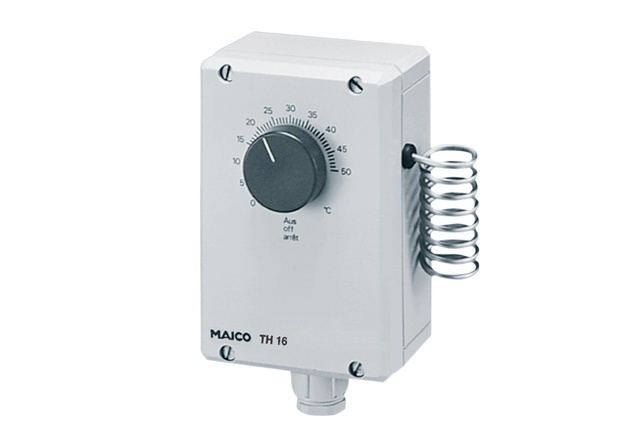

 - Thermostat zur Steuerung von Ventilatoren in Abhängigkeit der Lufttemperatur. - Betrieb der Ventilatoren wahlweise bei steigender oder sinkender Lufttemperatur möglich (Wechselkontakt). - Zur Schaltung von Drehstrom-Ventilatoren ist ein Universalschütz US 16 T notwendig. - VDE-, SEV-, Semko- und Nemko-geprüft. - Zubehör: Drehschalter DS 10 zum Betrieb von Ventilatoren unabhängig vom Thermostat.Artikel:TH 16 - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Maximalbelastung (induktive Last): 4 A - Maximalbelastung (ohmsche Last): 16 A - Schutzart: IP 54 - Einbauart: Aufputz - Gewicht: 0,31 kg - Gewicht mit Verpackung: 0,35 kg - Breite: 115 mm - Höhe: 150 mm - Tiefe: 68 mm - Breite mit Verpackung: 123 mm - Höhe mit Verpackung: 158 mm - Tiefe mit Verpackung: 77 mm - Umgebungstemperatur: 50 °C - Temperatur Einstellbereich: 0 °C bis 50 °C - Schaltdifferenz: ca. 1,5 KUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2Montageanleitung 3

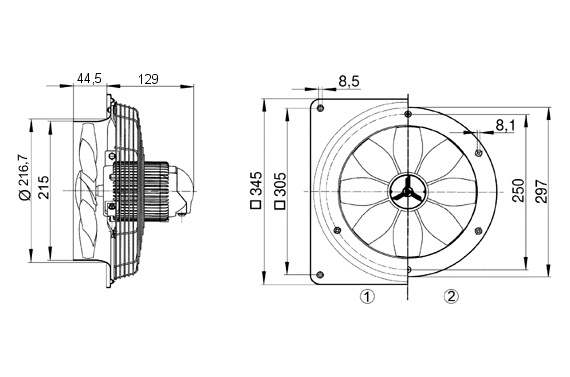

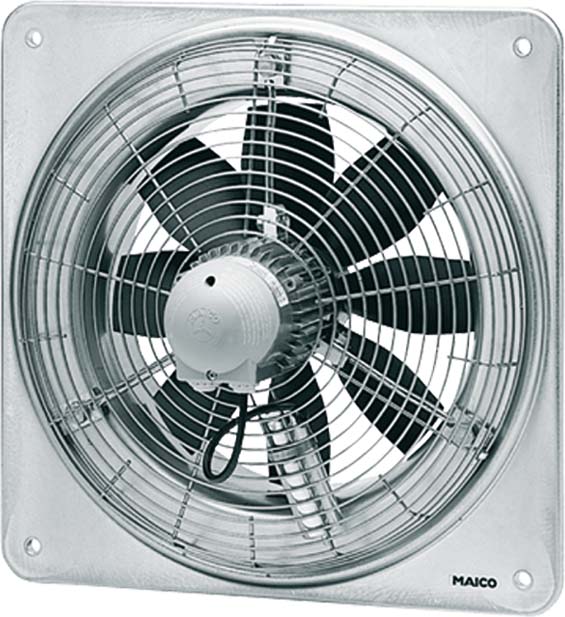

Wechselstrom-Ausführung - Axial-Wandventilator mit quadratischer Wandplatte, in Wechselstromausführung.Kurzbeschreibung - Zur Aufputzmontage. - Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. - Thermischer Überlastungsschutz serienmäßig. - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. - Hoher lüftungsseitiger Wirkungsgrad. - Niedriges Betriebsgeräusch. - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. - Ventilatoren sind wartungsfrei. - Einbau zur Be- und Entlüftung in jeder Lage möglich.Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor saugend.Wechselstrommotor - Typenreihen EZQ/EZS. - Asynchronmotor. - Nicht zur Förderung wasserdampfgesättigter Luft geeignet. - Bemessungsspannung 230 V, 50 Hz. - Ventilatoren ... B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55. - Ventilatoren ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54. - Ventilatoren ... E: Spaltpolmotoren, Schutzart IP 54. - Drehzahlsteuerbar. Ausnahme bei Typ EZQ 45/6 B. - Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. - Reversierbar. Ausnahme bei Ventilatoren mit Spaltpolmotor (... E). - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. - Thermischer Überlastungsschutz serienmäßig.Elektrischer Anschluss - An Klemmleiste im Abschlussdeckel des Motors.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel:EZQ 35/4 B - Ausführung: Quadratische Wandplatte - Fördervolumen: 2810 m3/h - FördervolumenNenn: 1870 m3/h / im opt. Wirkungsgrad - Druck pfs, Nenn: 70 Pa - im opt. Wirkungsgrad - Drehzahl nNenn: 1390 1/min - im opt. Wirkungsgrad - Drehzahl: 1427 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: ja - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 128 W / im opt. Wirkungsgrad - INenn: 0,55 A / im opt. Wirkungsgrad - IMax: 0,8 A - Schutzart: IP 55 - Wärmeklasse: B - Polumschaltbar: nein - Einbauort: Wand / Decke - Einbauart: Aufputz - Einbaulage: waagerecht / senkrecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 9,2 kg - Gewicht mit Verpackung: 11 kg - Nennweite: 350 mm - Breite: 525 mm - Höhe: 525 mm - Tiefe: 244 mm - Breite mit Verpackung: 540 mm - Höhe mit Verpackung: 540 mm - Tiefe mit Verpackung: 335 mm - Fördermitteltemperatur bei Nennstrom: 70 °C - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Gesamteffizienz e: 28,4 % - Messkategorie: A - Effizienzkategorie: statisch - Effizienzgrad N: 40,4 - VSD erforderlich: nein - Herstellungsjahr: siehe Typenschild - Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen - PBEP / FördervolumenBEP / Pfs, BEP: 0,128 kW / 1870 m3/h / 70 Pa - nBEP: 1390 1/min - spezifisches Verhältnis: ca. 1 - Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung - Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung - Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: - - SchallleistungspegelLWA7: 70 dB(A) - Verschlussklappe: ohneUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2Montageanleitung 3Montageanleitung 4

Wechselstrom-Ausführung - Axial-Wandventilator mit quadratischer Wandplatte, in Wechselstromausführung.Kurzbeschreibung - Zur Aufputzmontage. - Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. - Thermischer Überlastungsschutz serienmäßig. - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. - Hoher lüftungsseitiger Wirkungsgrad. - Niedriges Betriebsgeräusch. - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. - Ventilatoren sind wartungsfrei. - Einbau zur Be- und Entlüftung in jeder Lage möglich.Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor saugend.Wechselstrommotor - Typenreihen EZQ/EZS. - Asynchronmotor. - Nicht zur Förderung wasserdampfgesättigter Luft geeignet. - Bemessungsspannung 230 V, 50 Hz. - Ventilatoren ... B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55. - Ventilatoren ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54. - Ventilatoren ... E: Spaltpolmotoren, Schutzart IP 54. - Drehzahlsteuerbar. Ausnahme bei Typ EZQ 45/6 B. - Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. - Reversierbar. Ausnahme bei Ventilatoren mit Spaltpolmotor (... E). - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. - Thermischer Überlastungsschutz serienmäßig.Elektrischer Anschluss - An Klemmleiste im Abschlussdeckel des Motors.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel:EZQ 25/4 D - Ausführung: Quadratische Wandplatte - Fördervolumen: 1000 m3/h - Drehzahl: 1425 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: ja - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 32 W - INenn: 0,16 A - IMax: 0,2 A - Schutzart: IP 54 - Wärmeklasse: B - Polumschaltbar: nein - Einbauort: Wand / Decke - Einbauart: Aufputz - Einbaulage: waagerecht / senkrecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 4,62 kg - Gewicht mit Verpackung: 5,61 kg - Nennweite: 250 mm - Breite: 400 mm - Höhe: 400 mm - Tiefe: 176 mm - Breite mit Verpackung: 420 mm - Höhe mit Verpackung: 420 mm - Tiefe mit Verpackung: 300 mm - Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Verschlussklappe: ohneUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2Montageanleitung 3Montageanleitung 4

Endstück schnittkasch. zu BR/H/N/A 68x170mm Oberteil 80mm hfr in graphitschwarz.Endstück als Formteil zu Brüstungskanal.Unter nachfolgenden Links finden Sie weitere Informationen:Produktbild

Rahmen 3fach mit Dichtung wg Up IP44 polarweiß, glänzend.Abdeckrahmen mit Dichtung WG UP IP44 für senkrechte und waagerechte Montage. Für Verwendung von weißen Zentralstücken. Nur in Verbindung mit Dichtungsflansch verwenden. Unterputz-Installation, Feuchtraumprogramm, 3-fach. Material: Kunststoff, Thermoplast, bruchsicher, halogenfrei.

Wippe für Serienschalter und Doppeltaster paarig, Farbe: reinweiß Wippe wird zusammen mit Halteplatte für Rahmenbefestigung geliefert. Wippe und Halteplatte sind in Folie verpackt. Zur einheitlichen Beschriftung erhalten Sie eine Software und Beschriftungsbögen. Für Geräte ohne Schriftfeld stehen universelle Geräteschriftfelder zur Verfügung.

Steckdose 3-fach mit Wago Steck-/Klemmtechnik C-Profil in verkehrsweiß.Kanalsteckdose mit erhöhtem Berührungsschutz, vorverdrahtet, anreihbar durch 3-poliges Steckverbindersystem mit Schnellbefestigung für Geräteeinbausystem mit C-Profil. Leitungsanschluss über Steckklemmen 1,5 - 2,5 mm² oder über verpolungssicheres Steckverbindersystem.Unter nachfolgenden Links finden Sie weitere Informationen:Produktbild

Standardausführung - Mit elektrisch betätigtem Innenverschluss. - Drehzahlsteuerbar. Ausnahme: ECA 150/4 K. - Durch die Technik des Phasenanschnitts kann im unteren Drehzahlbereich ein physikalisch bedingtes Brummgeräusch auftreten.Merkmale - Hohes Fördervolumen trotz kompakter Baugröße. - Kombiniert großes Fördervolumen mit Druckstärke. - Thermischer Überlastungsschutz. - Gehäuse aus schlagfestem Kunststoff. - Schutzklasse II. - Mit VDE-GS-Zeichen, Ausnahme: ECA 120 24 V. - Mit Schutzdichtungen gegen das Eindringen von Kondenswasser bei Deckeneinbau. - Drehzahlsteuerung optional für ECA-Ventilatoren in Standardausführung. - Farbe verkehrsweiß ähnlich RAL 9016.Motor - Robuster Motor mit Kugellager, wartungsfrei. - Für Dauerbetrieb geeignet.Montagehinweise - Einfache, schnelle Demontage der Abdeckung. - Schnelles Befestigen des Ventilators im Rohr durch 2 Klemmfedern.Elektrischer Anschluss - Elektrischer Anschluss wahlweise Auf- oder Unterputz.Sicherheitshinweise - ECA 120-Geräte mit der Schutzart IP 45 sind im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. - Details siehe Planungshinweise.Artikel:ECA 120 K - Ausführung: Standardausführung - Fördervolumen: 180 m3/h - Drehzahl: 2600 1/min - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz / 60 Hz - Leistungsaufnahme: 19 W - IMax: 0,14 A - Schutzart: IP 34 - Netzzuleitung: 3 / 1,5 mm2 - Einbauort: Wand - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,9 kg - Gewicht mit Verpackung: 1,08 kg - Klappenart: elektrisch - Nennweite: 120 mm - Breite: 171 mm - Höhe: 171 mm - Tiefe: 114 mm - Breite mit Verpackung: 180 mm - Höhe mit Verpackung: 180 mm - Tiefe mit Verpackung: 140 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 36 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Schaltbild 3Montageanleitung 4Montageanleitung 5

verdrahtetmit Federklemmen für starre und unbehandelte flexible Leiter bis 2,5 mm2Verbindungsklemmen nach DIN VDE 0620alle 4 Einführungen für Kabelkanal-Schieber Art.-Nr.: 895 geeignet
