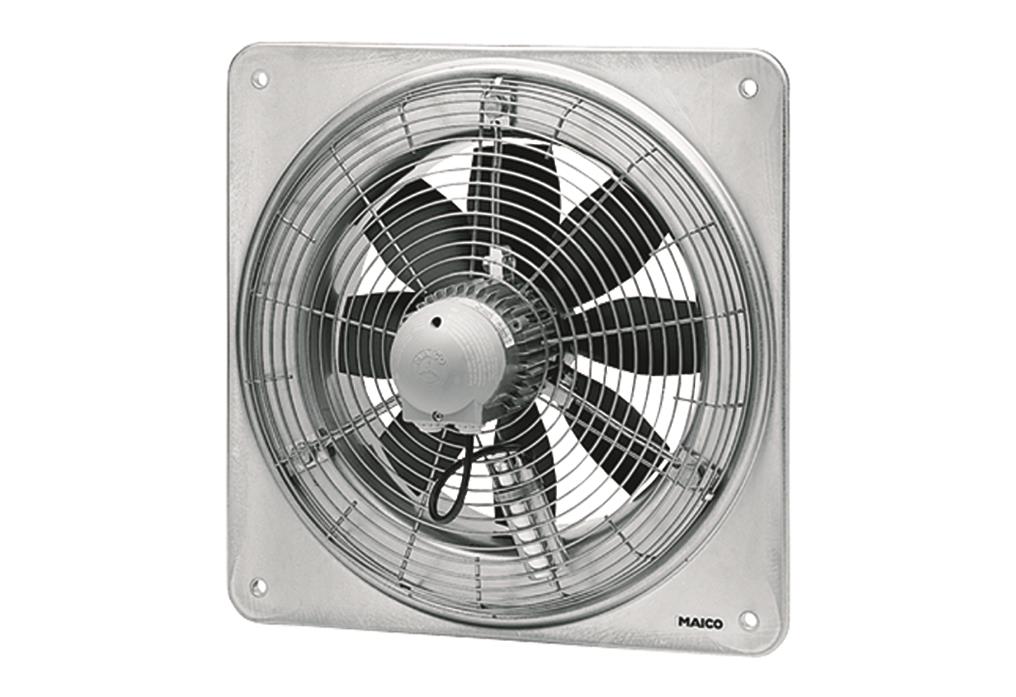

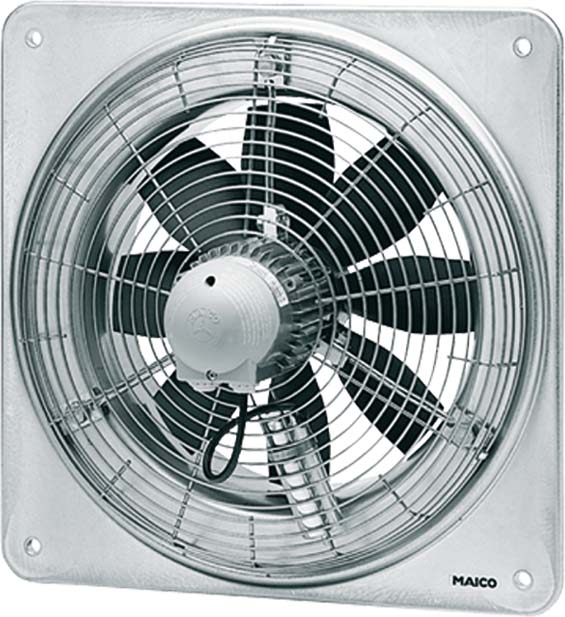

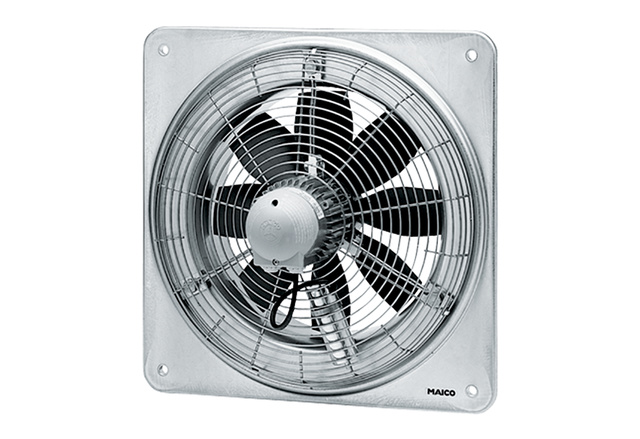

Maico Ventilator 2100cbm/h,160W,IP55 EZQ 25/2 B

Wechselstrom-Ausführung: Axial-Wandventilator mit quadratischer Wandplatte, in Wechselstromausführung. Kurzbeschreibung: Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Thermischer Überlastungsschutz serienmäßig. Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch. Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. Ventilatoren sind wartungsfrei. Reversierbarer Betrieb der Ventilatoren möglich. Kundenspezifische Sonderspannungen als Sonderausführungen auf Anfrage und gegen Mehrpreis lieferbar. Einbau zur Be- und Entlüftung in jeder Lage möglich. Förderrichtung: Die Förderrichtung ist gekennzeichnet. Standard Abluftbetrieb, Förderrichtung über Motor saugend. Wechselstrommotor: Asynchronmotor. Nicht zur Förderung wasserdampfgesättigter Luft geeignet. Bemessungsspannung 230 V, 50 Hz. Ventilatoren ... B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55. Ventilatoren ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54. Ventilatoren ... E: Spaltpolmotoren, Schutzart IP 54. Drehzahlsteuerbar. Ausnahme bei Typ EZQ 45/6 B und EZS 45/6 B. Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. Reversierbar. Ausnahme bei Ventilatoren mit Spaltpolmotor (... E). Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. Thermischer Überlastungsschutz serienmäßig. Elektrischer Anschluss: An Klemmleiste im Abschlussdeckel des Motors. Sicherheitshinweise: Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel: EZQ 25/2 B, Ausführung: Quadratische Wandplatte, Fördervolumen: 2100 m3/h, FördervolumenNenn: 1470 m3/h / im opt. Wirkungsgrad, Druck pfs, Nenn: 135 Pa - im opt. Wirkungsgrad, Drehzahl nNenn: 2770 1/min - im opt. Wirkungsgrad, Drehzahl: 2833 1/min, Laufradtyp: axial, Drehzahlsteuerbar: ja, Reversierbarkeit: ja, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 185 W / im opt. Wirkungsgrad, INenn: 0,75 A / im opt. Wirkungsgrad, IMax: 1,1 A, Schutzart: IP 55, Wärmeklasse: F, Polumschaltbar: nein, Einbauort: Wand / Decke, Einbauart: Aufputz, Einbaulage: waagerecht / senkrecht, Material: Stahlblech, verzinkt, Farbe: silber, Gewicht: 4,26 kg, Gewicht mit Verpackung: 8,2 kg, Nennweite: 250 mm, Breite: 400 mm, Höhe: 400 mm, Tiefe: 259 mm, Breite mit Verpackung: 420 mm, Höhe mit Verpackung: 420 mm, Tiefe mit Verpackung: 300 mm, Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C, Fördermitteltemperatur bei IMax: -20 °C bis 60 °C, Gesamteffizienz e: 29,8 %, Messkategorie: A, Effizienzkategorie: statisch, Effizienzgrad N: 40,8, VSD erforderlich: nein, Herstellungsjahr: siehe Typenschild, Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / FördervolumenBEP / Pfs, BEP: 0,185 kW / 1470 m3/h / 135 Pa, nBEP: 2770 1/min, spezifisches Verhältnis: ca. 1, Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung, Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung, Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -, SchallleistungspegelLWA7: 80 dB(A), Verschlussklappe: ohne

Unter nachfolgenden Links finden Sie weitere Informationen:

Produktdatenblatt
Produktdatenblatt

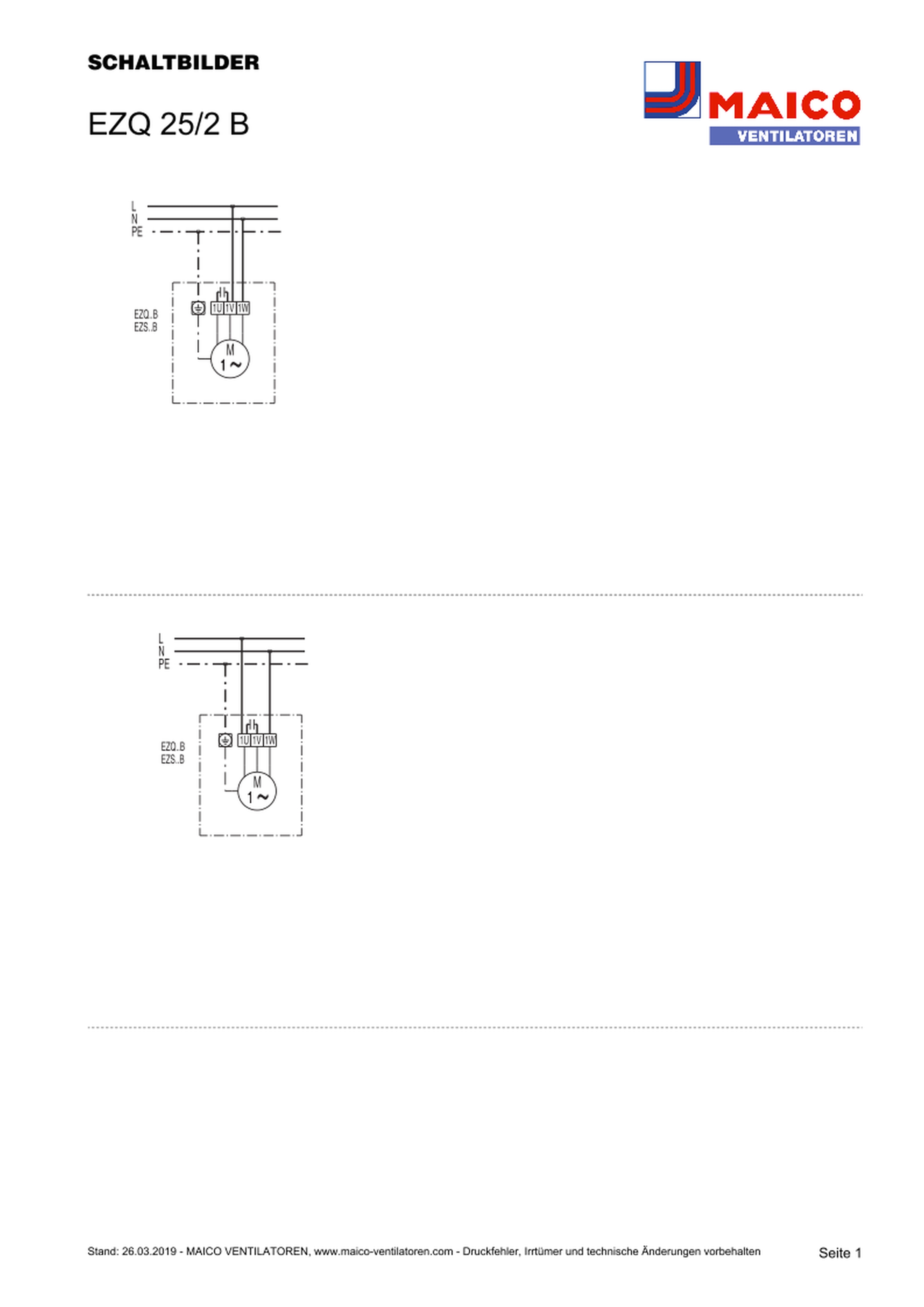

Schaltbild
