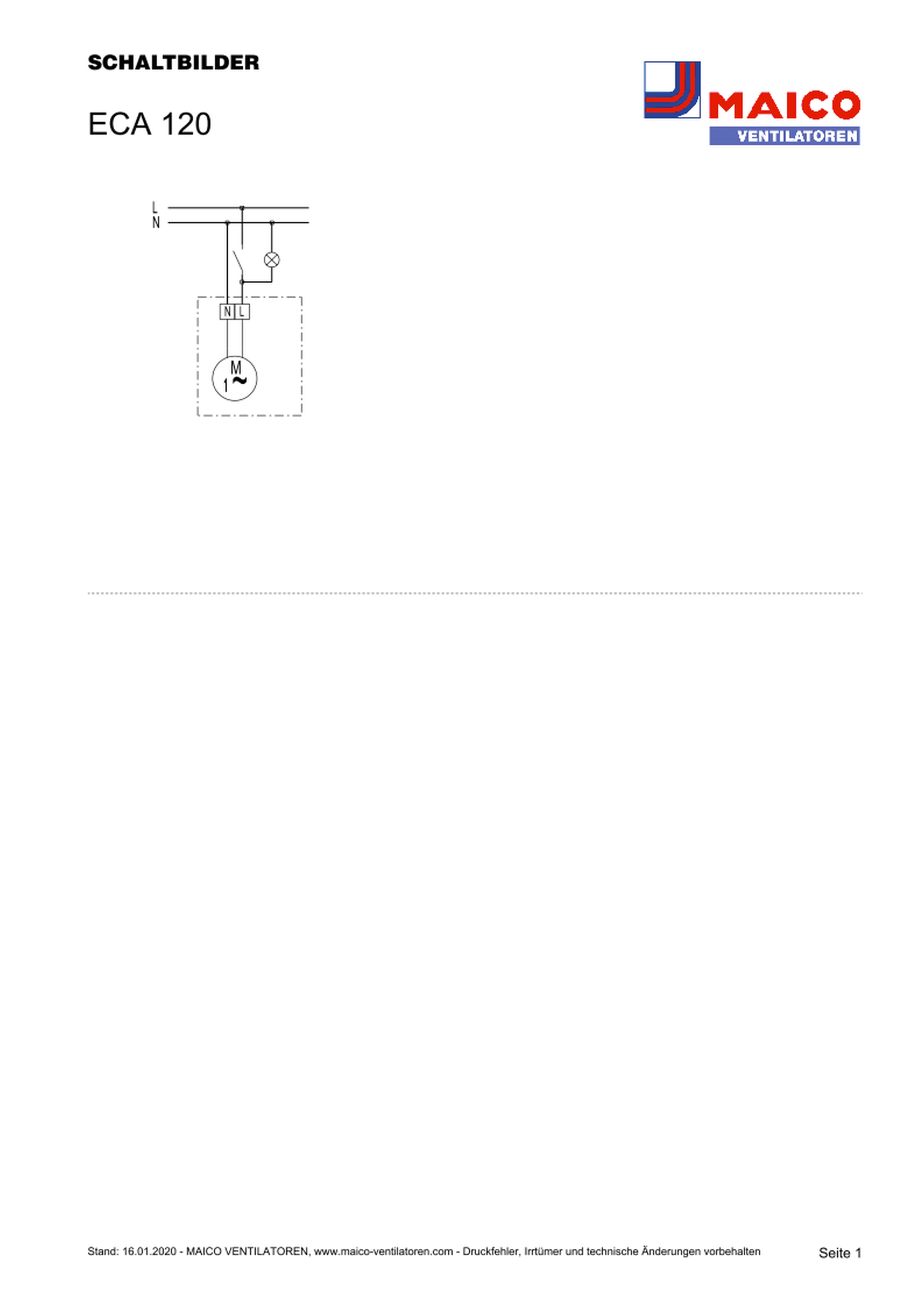

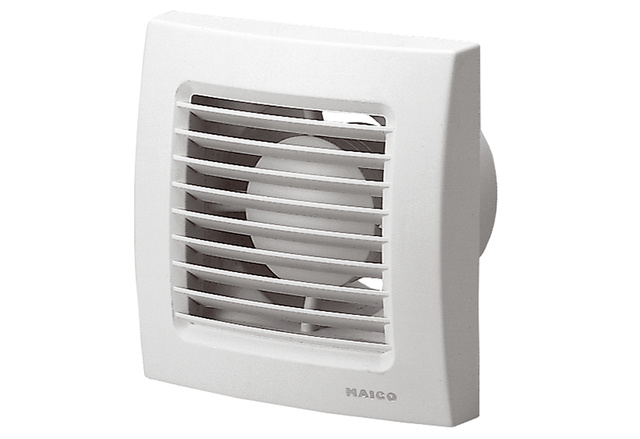

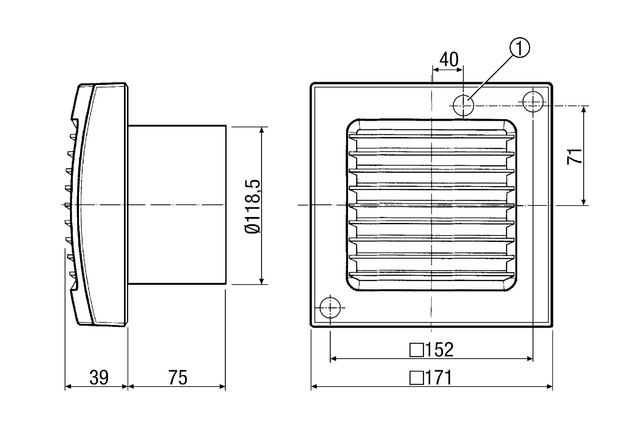

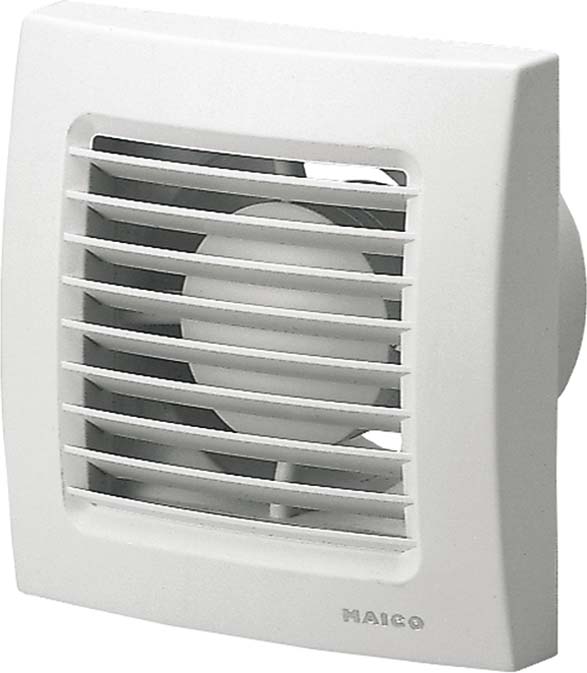

Maico Ventilator 19W,170cbm/h,IP45 ECA 120

 - Türlüftungsgitter für Bad, WC, Küche. - MLK 30: Türausschnitt: 271 x 111 mm, Außenmaß: 290 x 125 mm. - MLK 45: Türausschnitt: 432 x 76 mm, Außenmaß: 457 x 92 mm.Artikel:MLK 30 weiß - Luftrichtung: Be- und Entlüftung - Einbau: innen - Einbauort: Tür - Material: Kunststoff - Kunststoffangaben: Polystyrol, PVC-frei - Farbe: weiß - Gewicht: 0,2 kg - Gewicht mit Verpackung: 0,22 kg - Freier Querschnitt: 164 cm2 - Breite: 290 mm - Höhe: 125 mm - Tiefe: 38 mm - Breite mit Verpackung: 300 mm - Höhe mit Verpackung: 125 mm - Tiefe mit Verpackung: 51 mm - Minimale Türblattstärke: 36 mmUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt

 - Türlüftungsgitter für Bad, WC, Küche. - MLK 30: Türausschnitt: 271 x 111 mm, Außenmaß: 290 x 125 mm. - MLK 45: Türausschnitt: 432 x 76 mm, Außenmaß: 457 x 92 mm.Artikel:MLK 45 weiß - Luftrichtung: Be- und Entlüftung - Einbau: innen - Einbauort: Tür - Material: Kunststoff - Kunststoffangaben: Polystyrol, PVC-frei - Farbe: weiß - Gewicht: 0,27 kg - Gewicht mit Verpackung: 0,31 kg - Freier Querschnitt: 154 cm2 - Breite: 457 mm - Höhe: 92 mm - Tiefe: 38 mm - Breite mit Verpackung: 458 mm - Höhe mit Verpackung: 93 mm - Tiefe mit Verpackung: 36 mm - Minimale Türblattstärke: 35 mmUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt

 - Der elektronische Hygrostat HY 230 bzw. HY 230 I dient zur Entfeuchtung oder Befeuchtung von geschlossenen Räumen. Er ist für sämtliche Wohnbereiche und Gewerberäume geeignet, auch für Feuchträume wie z.B. Badezimmer (Bei Installation bitte Schutzart beachten), Wasch- und Trockenräume. - Der Hygrostat erfasst mit einem internen Sensor die Raumfeuchtigkeit und schaltet abhängig vom eingestellten Sollwert die Ventilatoren, Wärmerückgewinnungsgeräte bzw. Be- oder Entfeuchtungsgeräte ein und aus. - Der HY 230 bzw. HY 230 I wird entweder direkt auf eine UP-Dose montiert oder über das Aufputz-Montageset APM HY 230 an die Wand montiert. - Mit einem Dipschalter auf der Platine kann bei der Inbetriebnahme die Betriebsart Entfeuchten (Werkseinstellung) oder Befeuchten festgelegt werden. - Durch eine rote Leuchtdiode im Gehäuse wird der Schaltzustand des Relais angezeigt.Artikel:HY 230 - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Ausgang: 230 V - Netzfrequenz: 50 Hz - Schutzart: IP 30 - Messbereich relative Feuchte: 20 % - 80 % - Einbauart: Aufputz - Material: Kunststoff - Farbe: reinweiß, ähnlich RAL 9010 - Gewicht: 0,08 kg - Gewicht mit Verpackung: 0,09 kg - Breite: 71 mm - Höhe: 71 mm - Tiefe: 27 mm - Breite mit Verpackung: 75 mm - Höhe mit Verpackung: 80 mm - Tiefe mit Verpackung: 36 mm - Umgebungstemperatur: 0 °C bis 50 °C - Bedienelement: Außenliegend - Fühlertoleranz, relative Feuchte: 5 % - Schaltdifferenz, relative Feuchte: 2,5 % - Max. zulässiger Schaltstrom: 10 A / 4 A / cos phi = 1, 230 V AC / cos phi = 0,6, 230 V AC - Max. zulässiger Einschaltstrom: 16 A

 - Der elektronische Hygrostat HY 230 bzw. HY 230 I dient zur Entfeuchtung oder Befeuchtung von geschlossenen Räumen. Er ist für sämtliche Wohnbereiche und Gewerberäume geeignet, auch für Feuchträume wie z.B. Badezimmer (Bei Installation bitte Schutzart beachten), Wasch- und Trockenräume. - Der Hygrostat erfasst mit einem internen Sensor die Raumfeuchtigkeit und schaltet abhängig vom eingestellten Sollwert die Ventilatoren, Wärmerückgewinnungsgeräte bzw. Be- oder Entfeuchtungsgeräte ein und aus. - Der HY 230 bzw. HY 230 I wird entweder direkt auf eine UP-Dose montiert oder über das Aufputz-Montageset APM HY 230 an die Wand montiert. - Mit einem Dipschalter auf der Platine kann bei der Inbetriebnahme die Betriebsart Entfeuchten (Werkseinstellung) oder Befeuchten festgelegt werden. - Durch eine rote Leuchtdiode im Gehäuse wird der Schaltzustand des Relais angezeigt.Artikel:HY 230 I - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Ausgang: 230 V - Netzfrequenz: 50 Hz - Schutzart: IP 30 - Messbereich relative Feuchte: 20 % - 80 % - Einbauart: Aufputz - Material: Kunststoff - Farbe: reinweiß, ähnlich RAL 9010 - Gewicht: 0,07 kg - Gewicht mit Verpackung: 0,08 kg - Breite: 71 mm - Höhe: 71 mm - Tiefe: 27 mm - Breite mit Verpackung: 75 mm - Höhe mit Verpackung: 80 mm - Tiefe mit Verpackung: 36 mm - Umgebungstemperatur: 0 °C bis 50 °C - Bedienelement: Innenliegend - Fühlertoleranz, relative Feuchte: 5 % - Schaltdifferenz, relative Feuchte: 2,5 % - Max. zulässiger Schaltstrom: 10 A / 4 A / cos phi = 1, 230 V AC / cos phi = 0,6, 230 V AC - Max. zulässiger Einschaltstrom: 16 A

 - Nachlaufrelais zur Einstellung der Ventilator-Nachlaufzeit. - Betätigung über handelsübliche Ausschalter, Taster und Türkontaktschalter möglich.Artikel:NRS 10 - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz / 60 Hz - Maximalbelastung (induktive Last): 2,5 A - Maximalbelastung (ohmsche Last): 10 A - Schutzart: IP 20 - Einbauart: Schaltschrank - Gewicht: 0,08 kg - Gewicht mit Verpackung: 0,09 kg - Breite: 17,5 mm - Höhe: 90 mm - Tiefe: 73 mm - Breite mit Verpackung: 27 mm - Höhe mit Verpackung: 93 mm - Tiefe mit Verpackung: 74 mm - Umgebungstemperatur: -10 °C bis 50 °C - Fernbedienung: nein - Nachlaufzeit: 0,5 min - 20 minUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Montageanleitung 2

 - Verzögerungszeitschalter zur Steuerung der Einschaltverzögerung und Nachlaufzeit von Ventilatoren. - Betätigung über handelsübliche Schalter möglich. - VZ 24 C: Betätigung über handelsübliche Schalter oder Taster möglich. - Störfest gemäß EN 61000-4-5 (bei 1000 V bis 4000 V). Bei Bedarf zusätzliche Entstörmaßnahmen treffen (L-, C- oder RC-Glieder, Schutzdioden, Varistoren).Artikel:VZ 6 - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz / 60 Hz - Maximalbelastung: 1,25 A - Schutzart: IP 40 - Gewicht: 0,01 kg - Gewicht mit Verpackung: 0,02 kg - Breite: 20 mm - Höhe: 13 mm - Tiefe: 35 mm - Breite mit Verpackung: 20 mm - Höhe mit Verpackung: 13 mm - Tiefe mit Verpackung: 35 mm - Umgebungstemperatur: 0 °C bis 50 °C - Fernbedienung: nein - Nachlaufzeit: 6 min - Einschaltverzögerung: 50 sUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2Montageanleitung 3

 - Verzögerungszeitschalter zur Steuerung der Einschaltverzögerung und Nachlaufzeit von Ventilatoren. - Betätigung über handelsübliche Schalter möglich. - VZ 24 C: Betätigung über handelsübliche Schalter oder Taster möglich. - Störfest gemäß EN 61000-4-5 (bei 1000 V bis 4000 V). Bei Bedarf zusätzliche Entstörmaßnahmen treffen (L-, C- oder RC-Glieder, Schutzdioden, Varistoren).Artikel:VZ 12 - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz / 60 Hz - Maximalbelastung: 1,25 A - Schutzart: IP 40 - Gewicht: 0,01 kg - Gewicht mit Verpackung: 0,02 kg - Breite: 20 mm - Höhe: 13 mm - Tiefe: 35 mm - Breite mit Verpackung: 20 mm - Höhe mit Verpackung: 13 mm - Tiefe mit Verpackung: 35 mm - Umgebungstemperatur: 0 °C bis 50 °C - Fernbedienung: nein - Nachlaufzeit: 12 min - Einschaltverzögerung: 50 sUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2Montageanleitung 3

 - Verzögerungszeitschalter zur Steuerung der Einschaltverzögerung und Nachlaufzeit von Ventilatoren. - Betätigung über handelsübliche Schalter möglich. - VZ 24 C: Betätigung über handelsübliche Schalter oder Taster möglich. - Störfest gemäß EN 61000-4-5 (bei 1000 V bis 4000 V). Bei Bedarf zusätzliche Entstörmaßnahmen treffen (L-, C- oder RC-Glieder, Schutzdioden, Varistoren).Artikel:VZ 24 C - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz / 60 Hz - Maximalbelastung: 1,25 A - Schutzart: IP 40 - Gewicht: 0,01 kg - Gewicht mit Verpackung: 0,02 kg - Breite: 20 mm - Höhe: 13 mm - Tiefe: 35 mm - Breite mit Verpackung: 20 mm - Höhe mit Verpackung: 13 mm - Tiefe mit Verpackung: 35 mm - Umgebungstemperatur: 0 °C bis 50 °C - Fernbedienung: nein - Nachlaufzeit: 1,5 min - 24 min - Einschaltverzögerung: 0 s - 150 sUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2Montageanleitung 3

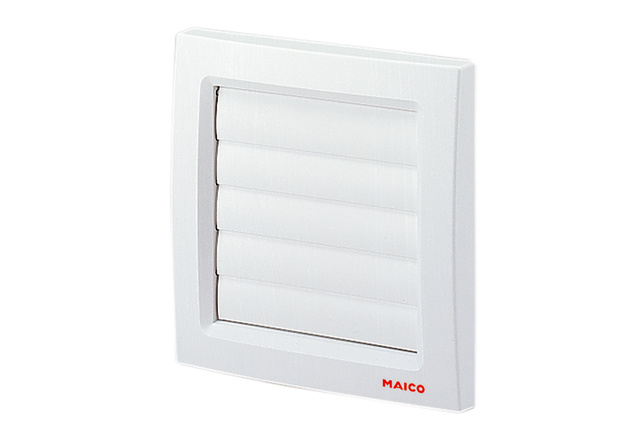

 - Selbsttätige Verschlussklappen zur Entlüftung. - Außenwandanschluss bei Verwendung der Wandhülse WH. - Mit verdeckten Schraubenlöchern. - Dichtband im Lieferumfang enthalten. - Zubehör: Fliegengitter FG einsetzbar.Artikel:AP 120 - Luftrichtung: Entlüftung - Druckverlust: 10 Pa - Einbauort: Wand - Material: Kunststoff, witterungs-, UV-beständig - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,17 kg - Gewicht mit Verpackung: 0,18 kg - Klappenart: selbstt. öffnend/schließend - Geeignet für Nennweite: 125 mm - Breite: 172 mm - Höhe: 172 mm - Tiefe: 53 mm - Breite mit Verpackung: 175 mm - Höhe mit Verpackung: 175 mm - Tiefe mit Verpackung: 54 mm - Umgebungstemperatur: 60 °C - Mit Einbaurahmen: nein

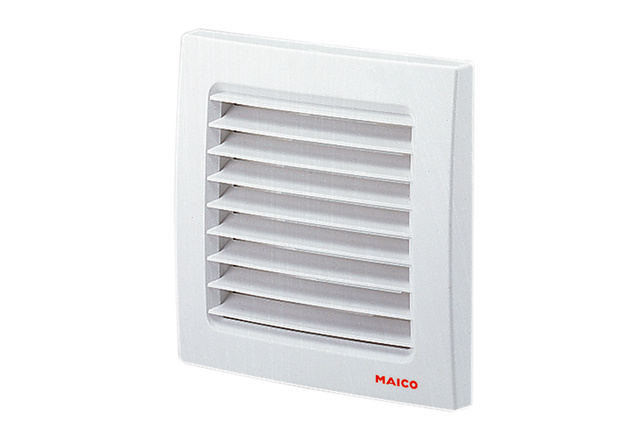

 - Außengitter zur Be- und Entlüftung. - Außenwandanschluss bei Verwendung der Wandhülse WH. - Mit verdeckten Schraubenlöchern. - Dichtband im Lieferumfang enthalten. - Zubehör: Fliegengitter FG einsetzbar. - SG 100 / SG 100 B: Luftfilter nachrüstbar ZRF. - SG 120: Luftfilter nachrüstbar SF 120.Artikel:SG 120 - Luftrichtung: Be- und Entlüftung - Einbau: außen - Einbauort: Wand - Einbauart: Aufputz - Material: Kunststoff, witterungs-, UV-beständig - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,17 kg - Gewicht mit Verpackung: 0,18 kg - Geeignet für Nennweite: 120 mm - Breite: 172 mm - Höhe: 172 mm - Tiefe: 53 mm - Breite mit Verpackung: 175 mm - Höhe mit Verpackung: 175 mm - Tiefe mit Verpackung: 54 mm - Umgebungstemperatur: 60 °C - Mit Maschendraht: nein - Mit Insektenschutzgitter: nein - Mit Überdruckklappe, ansaugend: nein - Mit Überdruckklappe, ausblasend: nein - Mit gegenrotierendem Klappenventil: nein - Mit gleichrotierender Klappenventil: nein - Mit Einbaurahmen: nein - Abschließbar: nein - Motorgesteuert: nein

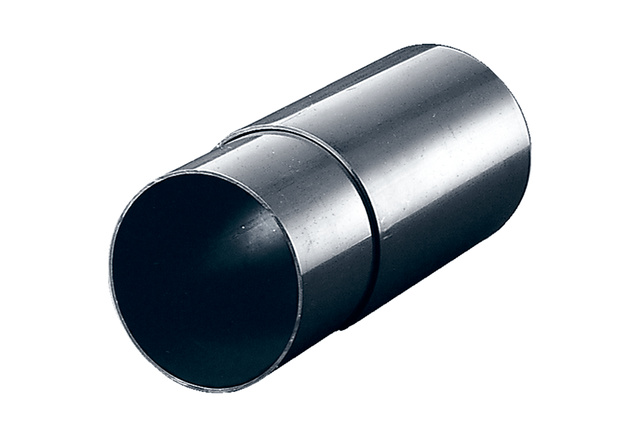

 - Wandhülse für Wand- und Deckenmontage. - Länge variabel.Artikel:WH 120 - Einbauort: Wand / Decke - Material: Kunststoff - Gewicht: 0,7 kg - Gewicht mit Verpackung: 0,72 kg - Geeignet für Nennweite: 125 mm - Breite: 135 mm - Höhe: 135 mm - Tiefe: 500 mm - Breite mit Verpackung: 135 mm - Höhe mit Verpackung: 135 mm - Tiefe mit Verpackung: 500 mm - Erforderliche Kernbohrung: mind. 136 mm

Wippe wg Up IP44 braun, glänzend.Wippe für Wippschalter und Wipptastschalter Aus/Wechsel/Kreuz, Wipptaster, Taster-BA 1-fach und Gruppentaster-BA 1-fach. Unterputz-Installation, Feuchtraumprogramm. Material: Kunststoff, Thermoplast, bruchsicher, halogenfrei.

Standardausführung - ER 100: Drehzahlsteuerbar. - ER 60: Nicht drehzahlsteuerbar.Merkmale - Aufputzventilator mit ISO Coarse 30 % (G2) Filter zur Entlüftung von Wohnungsküchen, Bädern oder WCs. - Kunststoff-Ausblasstutzen DN 75/80 mit selbsttätiger Kunststoff-Rückschlagklappe. - Kunststoff-Rückschlagklappe dient zusätzlich als Kaltrauchklappe. - Gehäuse drehbar, dadurch Anschluss des Ausblasstutzen links oben oder rechts oben an die Hauptleitung. - Problemloser Filterwechsel ohne Werkzeug. - Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. - Farbe verkehrsweiß ähnlich RAL 9016. - Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. - Schutzklasse II. - Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. - Robuster energiesparender Kondensatormotor. - Motor mit thermischem Überlastungsschutz. - Wartungsfrei, mit beidseitig geschlossenen Kugellagern. - Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h. - Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel. - Mit VDE-Zeichen. - Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-42. - Zulassungsbescheide auf Anfrage oder auf unserer Homepage www.maico-ventilatoren.com.Artikel:ER-AP 100 - Ausführung: Standardausführung - Fördervolumen: 100 m3/h - Drehzahl: 1850 1/min - Luftrichtung: Entlüftung - Drehzahlsteuerbar: ja - SEC average: -6,54 kWh/(m2*a) - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Leistungsaufnahme: 28,5 W - IMax: 0,15 A - Schutzart: IP X5 - Netzzuleitung: 3 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Aufputz - Systemart: dezentral - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 1,89 kg - Gewicht mit Verpackung: 2,45 kg - Filterklasse: ISO Coarse 30 % (G2) - Brandschutz: nein - Anschlussdurchmesser: 75 mm / 80 mm - Breite: 236 mm - Höhe: 236 mm - Tiefe: 217,5 mm - Breite mit Verpackung: 255 mm - Höhe mit Verpackung: 255 mm - Tiefe mit Verpackung: 235 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 49 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2 - Zulassungsnummer: Z-51.1-42 - Nennweite: 75 mm / 80 mmUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Schaltbild 3Montageanleitung 4Montageanleitung 5

Mittenabhängung für Kabelrinnen mit eingerolltem Seitenholm in der Seitenhöhe 60 mm.Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Montageanleitung 2Montageanleitung 3Produktdatenblatt 4

Wechselstrom-Ausführung - Axial-Wandventilator mit quadratischer Wandplatte, in Wechselstromausführung.Kurzbeschreibung - Zur Aufputzmontage. - Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. - Thermischer Überlastungsschutz serienmäßig. - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. - Hoher lüftungsseitiger Wirkungsgrad. - Niedriges Betriebsgeräusch. - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. - Ventilatoren sind wartungsfrei. - Einbau zur Be- und Entlüftung in jeder Lage möglich.Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor saugend.Wechselstrommotor - Typenreihen EZQ/EZS. - Asynchronmotor. - Nicht zur Förderung wasserdampfgesättigter Luft geeignet. - Bemessungsspannung 230 V, 50 Hz. - Ventilatoren ... B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55. - Ventilatoren ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54. - Ventilatoren ... E: Spaltpolmotoren, Schutzart IP 54. - Drehzahlsteuerbar. Ausnahme bei Typ EZQ 45/6 B. - Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. - Reversierbar. Ausnahme bei Ventilatoren mit Spaltpolmotor (... E). - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. - Thermischer Überlastungsschutz serienmäßig.Elektrischer Anschluss - An Klemmleiste im Abschlussdeckel des Motors.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel:EZQ 20/2 B - Ausführung: Quadratische Wandplatte - Fördervolumen: 1100 m3/h - Drehzahl: 2850 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: ja - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 65 W - INenn: 0,3 A - IMax: 0,47 A - Schutzart: IP 55 - Wärmeklasse: B - Polumschaltbar: nein - Einbauort: Wand / Decke - Einbauart: Aufputz - Einbaulage: waagerecht / senkrecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 5,5 kg - Gewicht mit Verpackung: 6,44 kg - Nennweite: 200 mm - Breite: 345 mm - Höhe: 345 mm - Tiefe: 238 mm - Breite mit Verpackung: 415 mm - Höhe mit Verpackung: 415 mm - Tiefe mit Verpackung: 295 mm - Fördermitteltemperatur bei Nennstrom: 60 °C - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Verschlussklappe: ohneUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2Montageanleitung 3Montageanleitung 4

Flachwinkel schnittkasch. zu BR/H/N/A/S 68x210mm OT 80mm hfr verkehrsweiß.Flachwinkel als Hauben-Formteil zu Brüstungskanal.Unter nachfolgenden Links finden Sie weitere Informationen:Produktbild

Verschlussschraube mit metrischem Anschlussgewinde nach DIN EN 60423, halogenfrei. Ein Anziehen der Verschlussschraube ist nur von Hand empfehlenswert! Nenngröße : M 32 Anschlussgewindelänge : 8 mm Einsatztemperaturbereich : -30° bis 60°C Glühdrahtprüfung nach DIN EN 60695-2-10+11/VDE 0471-2-10+11 : 650° Schutzart : IP54 mit Anschlussgewinde-Dichtring 987M...(bitte gesondert bestellen!) : IP68 Werkstoff : Polystyrol Farbton : lichtgrau RAL : 7035 (ähnlich)
