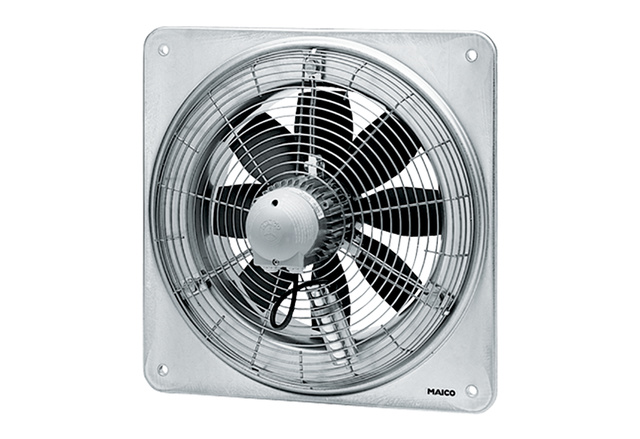

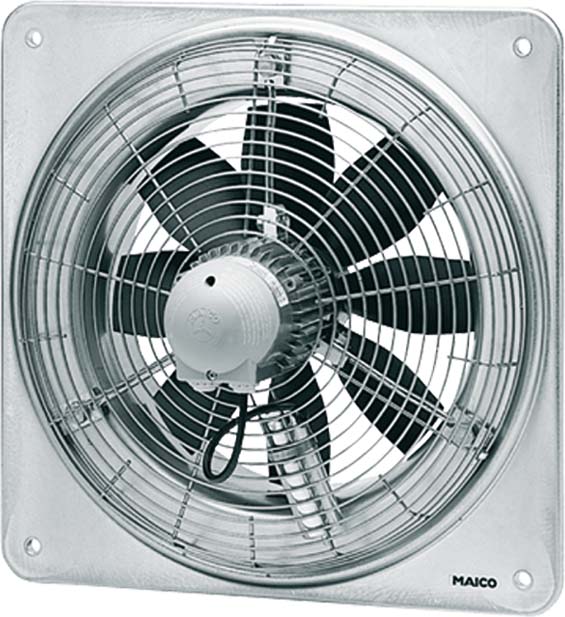

Maico Ventilator 1100cbm/h,65Wm,IP55 EZQ 20/2 B
Nur 2 auf Lager!
ggf. Abbildung ähnlich
590,82 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2001702096
Hersteller:
Maico
Hersteller-Nr.:
0083.0102
EAN:
4012799831020
Versandart:
Paket
Hersteller Typ
EZQ 20/2 B
Produktinformationen "Maico Ventilator 1100cbm/h,65Wm,IP55 EZQ 20/2 B"
Wechselstrom-Ausführung: Axial-Wandventilator mit quadratischer Wandplatte, in Wechselstromausführung. Kurzbeschreibung: Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Thermischer Überlastungsschutz serienmäßig. Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch. Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. Ventilatoren sind wartungsfrei. Reversierbarer Betrieb der Ventilatoren möglich. Kundenspezifische Sonderspannungen als Sonderausführungen auf Anfrage und gegen Mehrpreis lieferbar. Einbau zur Be- und Entlüftung in jeder Lage möglich. Förderrichtung: Die Förderrichtung ist gekennzeichnet. Standard Abluftbetrieb, Förderrichtung über Motor saugend. Wechselstrommotor: Asynchronmotor. Nicht zur Förderung wasserdampfgesättigter Luft geeignet. Bemessungsspannung 230 V, 50 Hz. Ventilatoren ... B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55. Ventilatoren ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54. Ventilatoren ... E: Spaltpolmotoren, Schutzart IP 54. Drehzahlsteuerbar. Ausnahme bei Typ EZQ 45/6 B und EZS 45/6 B. Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. Reversierbar. Ausnahme bei Ventilatoren mit Spaltpolmotor (... E). Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. Thermischer Überlastungsschutz serienmäßig. Elektrischer Anschluss: An Klemmleiste im Abschlussdeckel des Motors. Sicherheitshinweise: Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel: EZQ 20/2 B, Ausführung: Quadratische Wandplatte, Fördervolumen: 1100 m3/h, Drehzahl: 2850 1/min, Laufradtyp: axial, Drehzahlsteuerbar: ja, Reversierbarkeit: ja, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 65 W, INenn: 0,3 A, IMax: 0,47 A, Schutzart: IP 55, Wärmeklasse: B, Polumschaltbar: nein, Einbauort: Wand / Decke, Einbauart: Aufputz, Einbaulage: waagerecht / senkrecht, Material: Stahlblech, verzinkt, Farbe: silber, Gewicht: 5,5 kg, Gewicht mit Verpackung: 6,44 kg, Nennweite: 200 mm, Breite: 345 mm, Höhe: 345 mm, Tiefe: 238 mm, Breite mit Verpackung: 415 mm, Höhe mit Verpackung: 415 mm, Tiefe mit Verpackung: 295 mm, Fördermitteltemperatur bei Nennstrom: 60 °C, Fördermitteltemperatur bei IMax: -20 °C bis 60 °C, Verschlussklappe: ohne
Unter nachfolgenden Links finden Sie weitere Informationen:
Montageanleitung
Montageanleitung
Produktdatenblatt
Montageanleitung

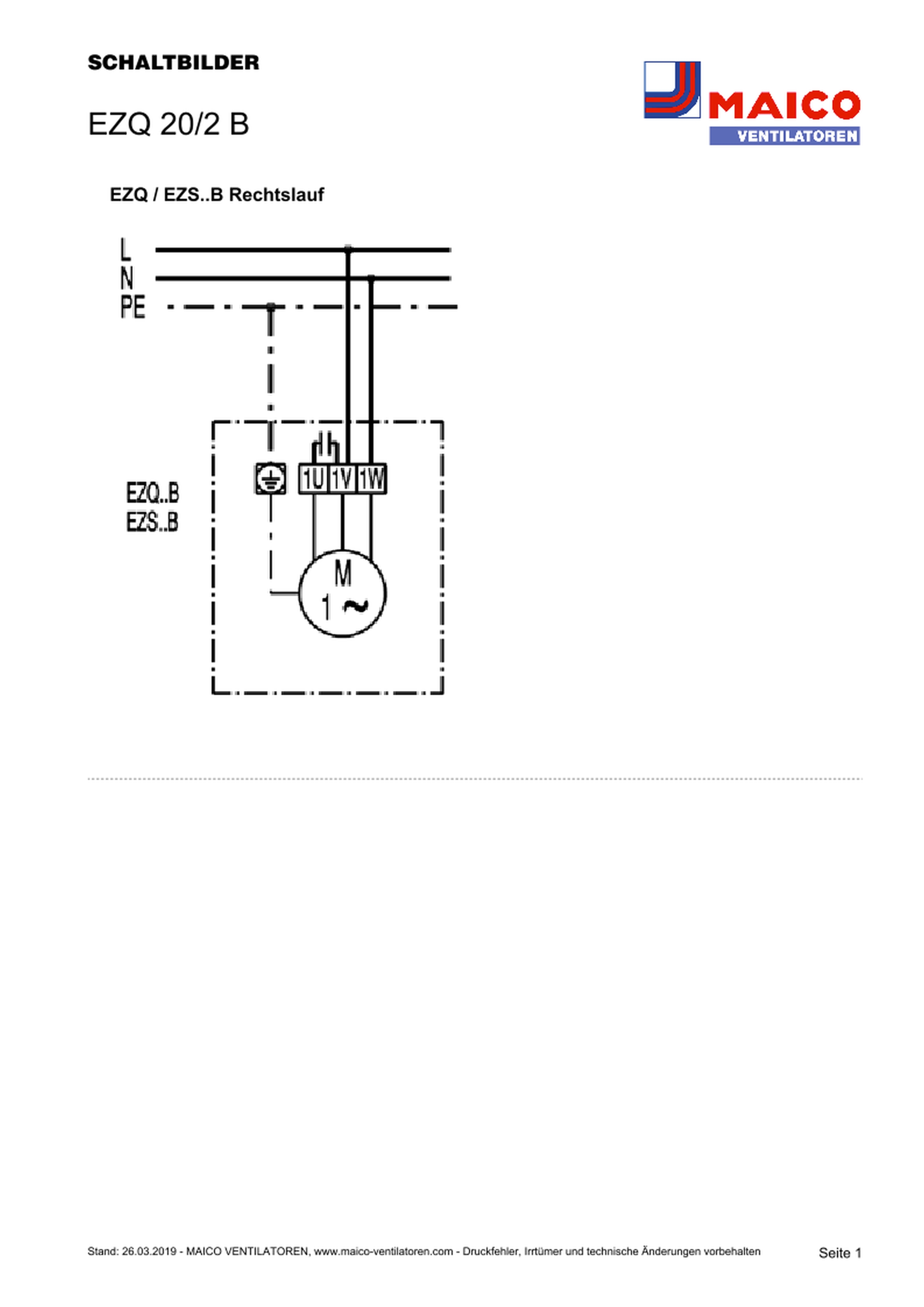

Schaltbild
Unter nachfolgenden Links finden Sie weitere Informationen:
Montageanleitung
Montageanleitung
Produktdatenblatt
Montageanleitung
Schaltbild
Eigenschaften "Maico Ventilator 1100cbm/h,65Wm,IP55 EZQ 20/2 B"
| Ausführung: | Be- und Entlüftung |
|---|---|
| Bemessungsspannung: | 230 V |
| Drehzahl: | 2850 1/min |
| EAN: | 4012799831020 |
| Herstellerartikelnummer: | 0083.0102 |
| Markenname: | Maico |
| Mediumtemperatur: | 60 °C |
| Nennweite: | 200 mm |
| Netzfrequenz: | 50 Hz |
| Schutzart (IP): | IP55 |
| Typ: | EZQ 20/2 B |
| Ursprungsland: | DE |
| Verschlussklappe: | ohne |
| Volumenstrom: | 1100 m³/h |
| Zolltarifnummer: | 84145100 |
Zubehör
Nur 1 auf Lager!
Maico Verschlussklappe AS 20
72,74 €*
Verschlussklappen zur Entlüftung. Mit verzinktem Schutzgitter. Ab Nenngröße 35 mit Mittelsteg zur Erhöhung der Klappenstabilität. Empfohlenes Zubehör: Verbindungsrahmen ZVR zur Befestigung der Verschlussklappen AS und RS am Ventilator statt an der Wand.Artikel: AS 20, Luftrichtung: Entlüftung, Einbau: außen, Einbauort: Wand, Einbaulage: senkrecht / waagerecht, Material: Kunststoff, witterungs-, UV-beständig, Farbe: verkehrsweiß, ähnlich RAL 9016, Lamellenfarbe: silbergrau, Gewicht: 0,4 kg, Gewicht mit Verpackung: 0,52 kg, Klappenart: selbstt. öffnend/schließend, Nennweite: 200 mm, Breite: 260 mm, Höhe: 260 mm, Tiefe: 39 mm, Breite mit Verpackung: 330 mm, Höhe mit Verpackung: 275 mm, Tiefe mit Verpackung: 50 mm, Umgebungstemperatur: 60 °CUnter nachfolgenden Links finden Sie weitere Informationen:MontageanleitungProduktdatenblatt

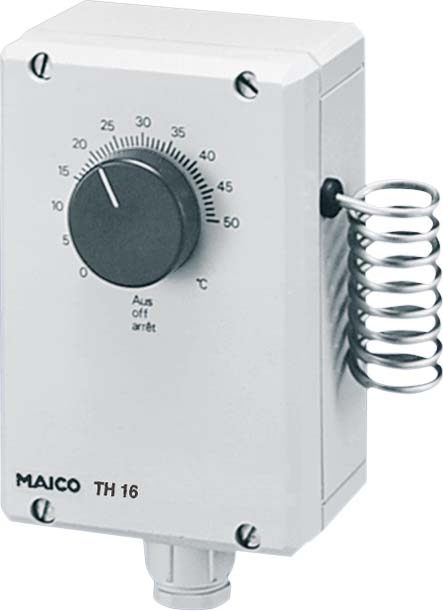

Maico Thermostat TH 16
