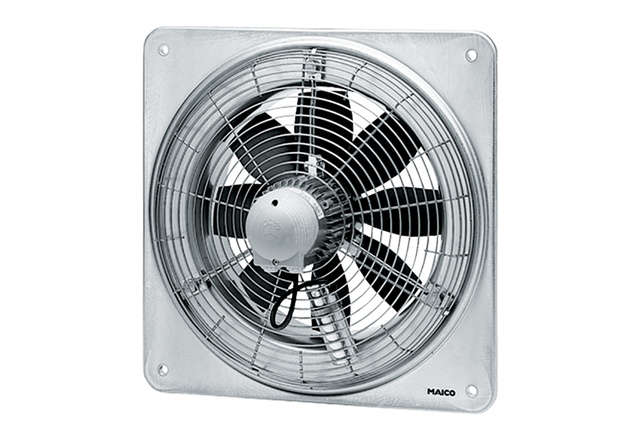

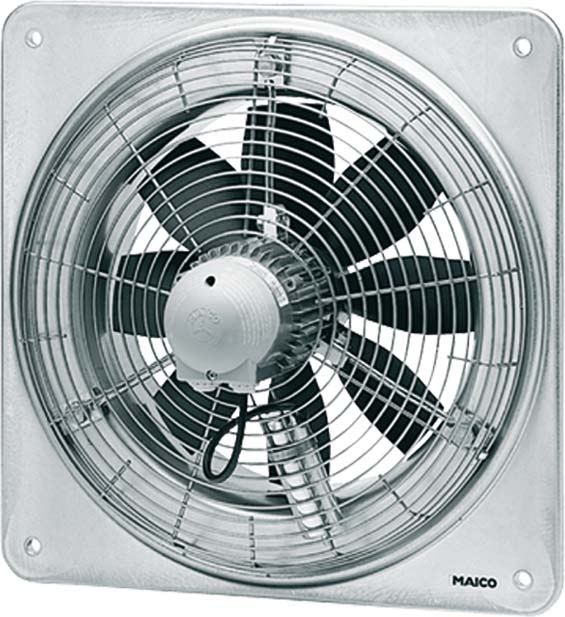

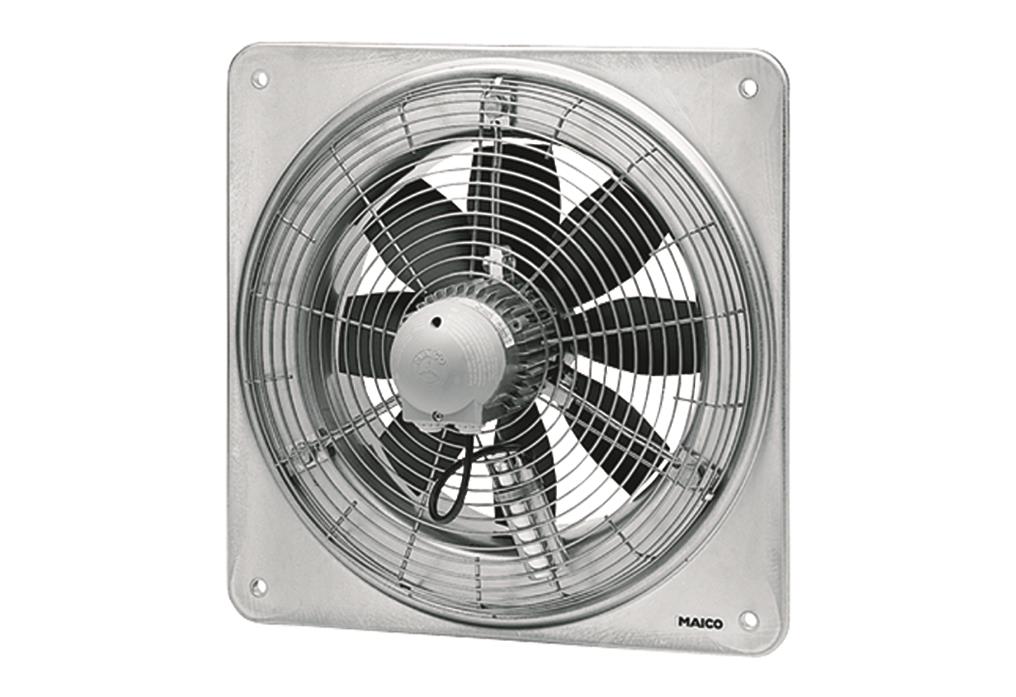

Maico Ventilator 1000cbm/h,32W,IP54 EZQ 25/4 D

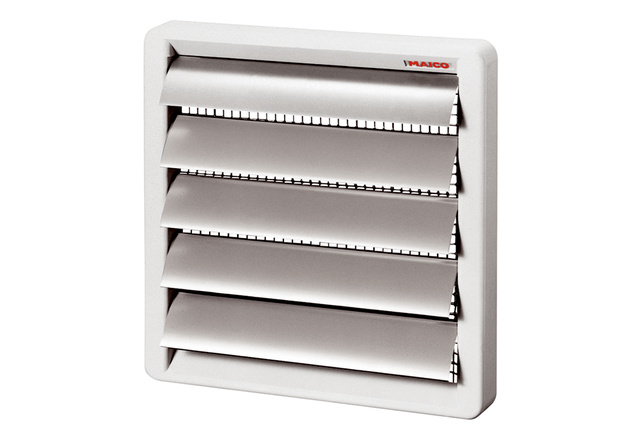

Verschlussklappen zur Entlüftung. Mit verzinktem Schutzgitter. Ab Nenngröße 35 mit Mittelsteg zur Erhöhung der Klappenstabilität. Empfohlenes Zubehör: Verbindungsrahmen ZVR zur Befestigung der Verschlussklappen AS und RS am Ventilator statt an der Wand.Artikel: AS 25, Luftrichtung: Entlüftung, Einbau: außen, Einbauort: Wand, Einbaulage: senkrecht / waagerecht, Material: Kunststoff, witterungs-, UV-beständig, Farbe: verkehrsweiß, ähnlich RAL 9016, Lamellenfarbe: silbergrau, Gewicht: 0,58 kg, Gewicht mit Verpackung: 0,73 kg, Klappenart: selbstt. öffnend/schließend, Nennweite: 255 mm, Breite: 314 mm, Höhe: 314 mm, Tiefe: 40 mm, Breite mit Verpackung: 375 mm, Höhe mit Verpackung: 325 mm, Tiefe mit Verpackung: 50 mm, Umgebungstemperatur: 60 °CUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2

Der elektronische Hygrostat HY 230 bzw. HY 230 I dient zur Entfeuchtung oder Befeuchtung von geschlossenen Räumen. Er ist für sämtliche Wohnbereiche und Gewerberäume geeignet, auch für Feuchträume wie z.B. Badezimmer (Bei Installation bitte Schutzart beachten), Wasch- und Trockenräume. Der Hygrostat erfasst mit einem internen Sensor die Raumfeuchtigkeit und schaltet abhängig vom eingestellten Sollwert die Ventilatoren, Wärmerückgewinnungsgeräte bzw. Be- oder Entfeuchtungsgeräte ein und aus. Der HY 230 bzw. HY 230 I wird entweder direkt auf eine UP-Dose montiert oder über das Aufputz-Montageset APM HY 230 an die Wand montiert. Mit einem Dipschalter auf der Platine kann bei der Inbetriebnahme die Betriebsart Entfeuchten (Werkseinstellung) oder Befeuchten festgelegt werden. Durch eine rote Leuchtdiode im Gehäuse wird der Schaltzustand des Relais angezeigt.Artikel: HY 230, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Ausgang: 230 V, Netzfrequenz: 50 Hz, Schutzart: IP 30, Messbereich relative Feuchte: 20 % - 80 %, Einbauart: Aufputz, Material: Kunststoff, Farbe: reinweiß, ähnlich RAL 9010, Gewicht: 0,08 kg, Gewicht mit Verpackung: 0,09 kg, Breite: 71 mm, Höhe: 71 mm, Tiefe: 27 mm, Breite mit Verpackung: 75 mm, Höhe mit Verpackung: 80 mm, Tiefe mit Verpackung: 36 mm, Umgebungstemperatur: 0 °C bis 50 °C, Bedienelement: Außenliegend, Fühlertoleranz, relative Feuchte: 5 %, Schaltdifferenz, relative Feuchte: 2,5 %, Max. zulässiger Schaltstrom: 10 A / 4 A / cos phi = 1, 230 V AC / cos phi = 0,6, 230 V AC, Max. zulässiger Einschaltstrom: 16 AUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2Schaltbild 3

Der elektronische Hygrostat HY 230 bzw. HY 230 I dient zur Entfeuchtung oder Befeuchtung von geschlossenen Räumen. Er ist für sämtliche Wohnbereiche und Gewerberäume geeignet, auch für Feuchträume wie z.B. Badezimmer (Bei Installation bitte Schutzart beachten), Wasch- und Trockenräume. Der Hygrostat erfasst mit einem internen Sensor die Raumfeuchtigkeit und schaltet abhängig vom eingestellten Sollwert die Ventilatoren, Wärmerückgewinnungsgeräte bzw. Be- oder Entfeuchtungsgeräte ein und aus. Der HY 230 bzw. HY 230 I wird entweder direkt auf eine UP-Dose montiert oder über das Aufputz-Montageset APM HY 230 an die Wand montiert. Mit einem Dipschalter auf der Platine kann bei der Inbetriebnahme die Betriebsart Entfeuchten (Werkseinstellung) oder Befeuchten festgelegt werden. Durch eine rote Leuchtdiode im Gehäuse wird der Schaltzustand des Relais angezeigt.Artikel: HY 230 I, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Ausgang: 230 V, Netzfrequenz: 50 Hz, Schutzart: IP 30, Messbereich relative Feuchte: 20 % - 80 %, Einbauart: Aufputz, Material: Kunststoff, Farbe: reinweiß, ähnlich RAL 9010, Gewicht: 0,07 kg, Gewicht mit Verpackung: 0,08 kg, Breite: 71 mm, Höhe: 71 mm, Tiefe: 27 mm, Breite mit Verpackung: 75 mm, Höhe mit Verpackung: 80 mm, Tiefe mit Verpackung: 36 mm, Umgebungstemperatur: 0 °C bis 50 °C, Bedienelement: Innenliegend, Fühlertoleranz, relative Feuchte: 5 %, Schaltdifferenz, relative Feuchte: 2,5 %, Max. zulässiger Schaltstrom: 10 A / 4 A / cos phi = 1, 230 V AC / cos phi = 0,6, 230 V AC, Max. zulässiger Einschaltstrom: 16 AUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2Schaltbild 3

Thermostat zur Steuerung von Ventilatoren in Abhängigkeit der Lufttemperatur. Betrieb der Ventilatoren wahlweise bei steigender oder sinkender Lufttemperatur möglich (Wechselkontakt). Zur Schaltung von Drehstrom-Ventilatoren ist ein Universalschütz US 16 T notwendig. VDE-, SEV-, Semko- und Nemko-geprüft. Zubehör: Drehschalter DS 10 zum Betrieb von Ventilatoren unabhängig vom Thermostat.Artikel: TH 16, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Maximalbelastung (induktive Last): 4 A, Maximalbelastung (ohmsche Last): 16 A, Schutzart: IP 54, Einbauart: Aufputz, Gewicht: 0,31 kg, Gewicht mit Verpackung: 0,35 kg, Breite: 115 mm, Höhe: 150 mm, Tiefe: 68 mm, Breite mit Verpackung: 123 mm, Höhe mit Verpackung: 158 mm, Tiefe mit Verpackung: 77 mm, Umgebungstemperatur: 50 °C, Temperatur Einstellbereich: 0 °C bis 50 °C, Schaltdifferenz: ca. 1,5 KUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2Schaltbild 3

Thermostat zur Steuerung von Ventilatoren in Abhängigkeit der Lufttemperatur. it Umschalter für Winter- oder Sommerbetrieb. Zur Schaltung von Drehstrom-Ventilatoren ist ein Universalschütz US 16 T notwendig.Artikel: THR 10, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, aximalbelastung (induktive Last): 2 A, aximalbelastung (ohmsche Last): 10 A, Schutzart: IP 30, Einbauart: Aufputz, Farbe: perlweiß, ähnlich RAL 1013, Gewicht: 0,11 kg, Gewicht mit Verpackung: 0,14 kg, Breite: 76 mm, Höhe: 82 mm, Tiefe: 38 mm, Breite mit Verpackung: 80 mm, Höhe mit Verpackung: 83 mm, Tiefe mit Verpackung: 45 mm, Temperatur Einstellbereich: 10 °C bis 30 °C, Schaltdifferenz: ca. 1 K, Geeignet für Boxlüfter: nein, Geeignet für Dachlüfter: ja, Geeignet für Rohrlüfter: ja, Geeignet für Wärmerückgewinnungsanlagen: nein, Geeignet für Wandaufbaulüfter: nein, Geeignet für Wandeinbaulüfter: ja, Geeignet für Wohnhauslüfter: nein, Geeignet für Zentrifugallüfter: nein, Geeignet für Zirkulationslüfter: nein

Wechselstrom-Ausführung: Axial-Wandventilator mit quadratischer Wandplatte, in Wechselstromausführung. Kurzbeschreibung: Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Thermischer Überlastungsschutz serienmäßig. Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch. Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. Ventilatoren sind wartungsfrei. Reversierbarer Betrieb der Ventilatoren möglich. Kundenspezifische Sonderspannungen als Sonderausführungen auf Anfrage und gegen Mehrpreis lieferbar. Einbau zur Be- und Entlüftung in jeder Lage möglich. Förderrichtung: Die Förderrichtung ist gekennzeichnet. Standard Abluftbetrieb, Förderrichtung über Motor saugend. Wechselstrommotor: Asynchronmotor. Nicht zur Förderung wasserdampfgesättigter Luft geeignet. Bemessungsspannung 230 V, 50 Hz. Ventilatoren ... B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55. Ventilatoren ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54. Ventilatoren ... E: Spaltpolmotoren, Schutzart IP 54. Drehzahlsteuerbar. Ausnahme bei Typ EZQ 45/6 B und EZS 45/6 B. Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. Reversierbar. Ausnahme bei Ventilatoren mit Spaltpolmotor (... E). Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. Thermischer Überlastungsschutz serienmäßig. Elektrischer Anschluss: An Klemmleiste im Abschlussdeckel des Motors. Sicherheitshinweise: Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel: EZQ 35/4 B, Ausführung: Quadratische Wandplatte, Fördervolumen: 2810 m3/h, FördervolumenNenn: 1870 m3/h / im opt. Wirkungsgrad, Druck pfs, Nenn: 70 Pa - im opt. Wirkungsgrad, Drehzahl nNenn: 1390 1/min - im opt. Wirkungsgrad, Drehzahl: 1427 1/min, Laufradtyp: axial, Drehzahlsteuerbar: ja, Reversierbarkeit: ja, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 128 W / im opt. Wirkungsgrad, INenn: 0,55 A / im opt. Wirkungsgrad, IMax: 0,8 A, Schutzart: IP 55, Wärmeklasse: B, Polumschaltbar: nein, Einbauort: Wand / Decke, Einbauart: Aufputz, Einbaulage: waagerecht / senkrecht, Material: Stahlblech, verzinkt, Farbe: silber, Gewicht: 9,2 kg, Gewicht mit Verpackung: 11 kg, Nennweite: 350 mm, Breite: 525 mm, Höhe: 525 mm, Tiefe: 244 mm, Breite mit Verpackung: 540 mm, Höhe mit Verpackung: 540 mm, Tiefe mit Verpackung: 335 mm, Fördermitteltemperatur bei Nennstrom: 70 °C, Fördermitteltemperatur bei IMax: -20 °C bis 60 °C, Gesamteffizienz e: 28,4 %, Messkategorie: A, Effizienzkategorie: statisch, Effizienzgrad N: 40,4, VSD erforderlich: nein, Herstellungsjahr: siehe Typenschild, Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / FördervolumenBEP / Pfs, BEP: 0,128 kW / 1870 m3/h / 70 Pa, nBEP: 1390 1/min, spezifisches Verhältnis: ca. 1, Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung, Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung, Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: -, SchallleistungspegelLWA7: 70 dB(A), Verschlussklappe: ohneUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2

Wechselstrom-Ausführung: Axial-Wandventilator mit quadratischer Wandplatte, in Wechselstromausführung. Kurzbeschreibung: Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Thermischer Überlastungsschutz serienmäßig. Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch. Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. Ventilatoren sind wartungsfrei. Reversierbarer Betrieb der Ventilatoren möglich. Kundenspezifische Sonderspannungen als Sonderausführungen auf Anfrage und gegen Mehrpreis lieferbar. Einbau zur Be- und Entlüftung in jeder Lage möglich. Förderrichtung: Die Förderrichtung ist gekennzeichnet. Standard Abluftbetrieb, Förderrichtung über Motor saugend. Motor: Asynchronmotor. Drehzahlsteuerbar. Ausnahme: Typ DZQ 40/2 B und DZS 40/2 B. Reversierbar. Ausnahme: Ventilatoren mit Spaltpolmotor (...-E). Nicht zur Förderung wasserdampfgesättigter Luft geeignet. Wechselstrommotor: Asynchronmotor. Nicht zur Förderung wasserdampfgesättigter Luft geeignet. Bemessungsspannung 230 V, 50 Hz. Ventilatoren ... B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55. Ventilatoren ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54. Ventilatoren ... E: Spaltpolmotoren, Schutzart IP 54. Drehzahlsteuerbar. Ausnahme bei Typ EZQ 45/6 B und EZS 45/6 B. Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. Reversierbar. Ausnahme bei Ventilatoren mit Spaltpolmotor (... E). Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. Thermischer Überlastungsschutz serienmäßig. Elektrischer Anschluss: An Klemmleiste im Abschlussdeckel des Motors. Sicherheitshinweise: Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel: EZQ 20/4 E, Ausführung: Quadratische Wandplatte, Fördervolumen: 475 m3/h, Drehzahl: 1380 1/min, Laufradtyp: axial, Drehzahlsteuerbar: ja, Reversierbarkeit: nein, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 35 W, INenn: 0,25 A, IMax: 0,25 A, Schutzart: IP 54, Wärmeklasse: B, Polumschaltbar: nein, Einbauort: Wand / Decke, Einbauart: Aufputz, Einbaulage: waagerecht / senkrecht, Material: Stahlblech, verzinkt, Farbe: silber, Gewicht: 3,57 kg, Gewicht mit Verpackung: 4,51 kg, Nennweite: 200 mm, Breite: 345 mm, Höhe: 345 mm, Tiefe: 174 mm, Breite mit Verpackung: 415 mm, Höhe mit Verpackung: 415 mm, Tiefe mit Verpackung: 310 mm, Fördermitteltemperatur bei Nennstrom: 60 °C, Fördermitteltemperatur bei IMax: -20 °C bis 60 °C, Verschlussklappe: ohneUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2Schaltbild 3
