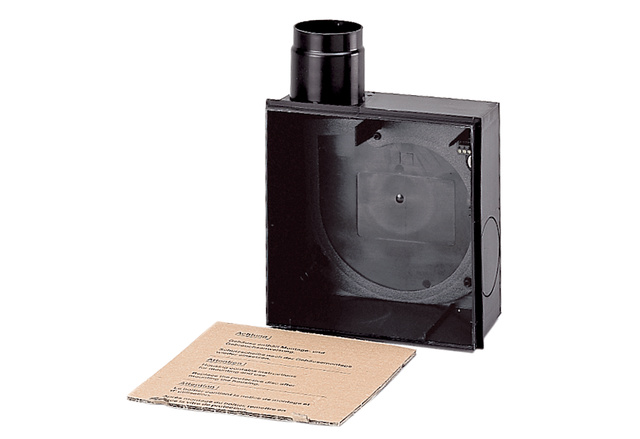

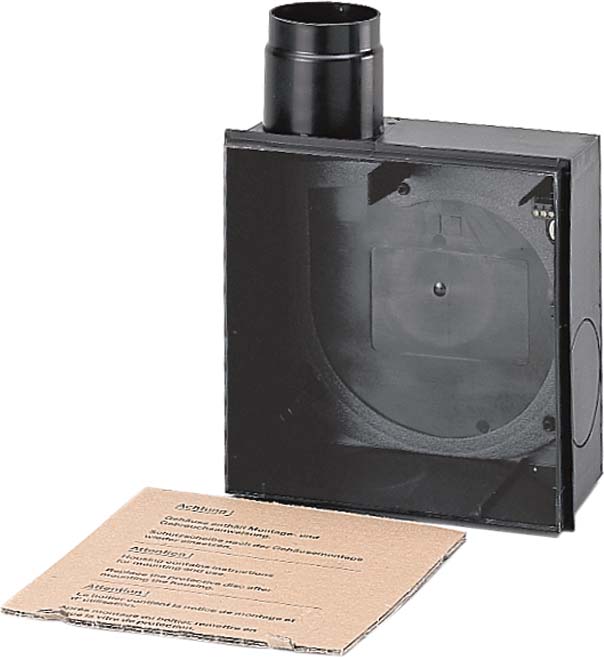

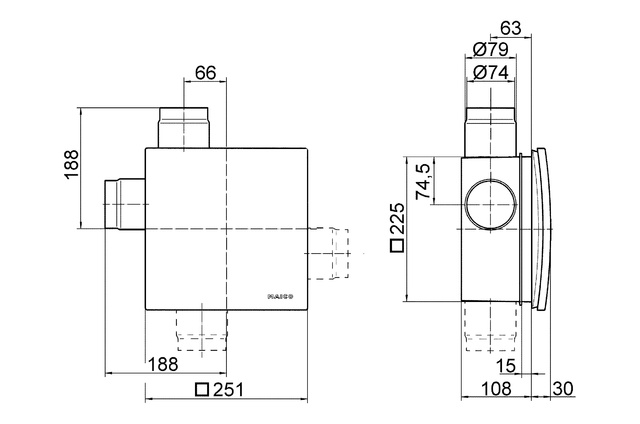

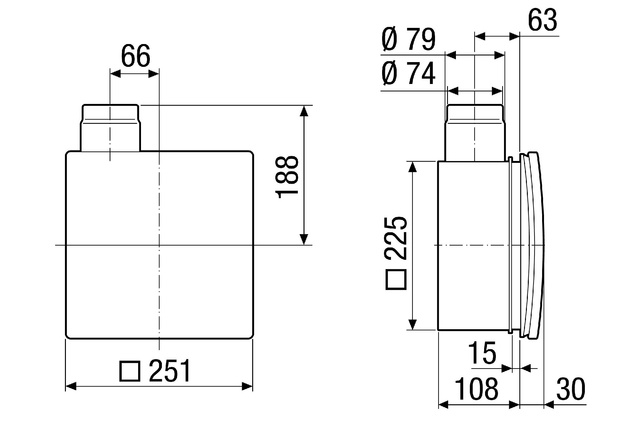

Maico Unterputzgehäuse f.Küchen,Bäder,Kl.B2 ER - UP/G

Standardausführung - ER 100: Drehzahlsteuerbar. - ER 60: Nicht drehzahlsteuerbar.Merkmale - Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB.... - Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H). - Problemloser Filterwechsel ohne Werkzeug. - Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. - Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. - Farbe verkehrsweiß ähnlich RAL 9016. - Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. - Schutzklasse II. - Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. - Robuster energiesparender Kondensatormotor. - Motor mit thermischem Überlastungsschutz. - Wartungsfrei, mit beidseitig geschlossenen Kugellagern. - Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h. - Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel. - Mit VDE-Zeichen.Artikel:ER 60 - Ausführung: Standardausführung - Fördervolumen: 62 m3/h - Drehzahl: 1250 1/min - Luftrichtung: Entlüftung - Drehzahlsteuerbar: nein - SEC average: -3,72 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Leistungsaufnahme: 21 W - IMax: 0,16 A - Schutzart: IP X5 - Netzzuleitung: 3 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Unterputz - Systemart: dezentral - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 1,5 kg - Gewicht mit Verpackung: 1,78 kg - Filterklasse: ISO Coarse 30 % (G2) - Ausblasrichtung: seitlich - Breite: 250 mm - Höhe: 250 mm - Tiefe: 140 mm - Breite mit Verpackung: 285 mm - Höhe mit Verpackung: 285 mm - Tiefe mit Verpackung: 155 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 36 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2 - Nennweite: 75 mm / 80 mmUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2Schaltbild 3

Ausführung mit Verzögerungszeitschalter - Einschaltverzögerung ca. 50 sek. - Nachlaufzeit ca. 6 min. - Nicht drehzahlsteuerbar.Merkmale - Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB.... - Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H). - Problemloser Filterwechsel ohne Werkzeug. - Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. - Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. - Farbe verkehrsweiß ähnlich RAL 9016. - Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. - Schutzklasse II. - Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. - Robuster energiesparender Kondensatormotor. - Motor mit thermischem Überlastungsschutz. - Wartungsfrei, mit beidseitig geschlossenen Kugellagern. - Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h. - Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel. - Mit VDE-Zeichen.Artikel:ER 60 VZ - Ausführung: Verzögerungszeitschalter - Fördervolumen: 62 m3/h - Drehzahl: 1250 1/min - Luftrichtung: Entlüftung - Drehzahlsteuerbar: nein - SEC average: -3,43 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Leistungsaufnahme: 21 W - IMax: 0,16 A - Schutzart: IP X5 - Netzzuleitung: 5 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Unterputz - Systemart: dezentral - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 1,5 kg - Gewicht mit Verpackung: 1,78 kg - Filterklasse: ISO Coarse 30 % (G2) - Ausblasrichtung: seitlich - Breite: 250 mm - Höhe: 250 mm - Tiefe: 140 mm - Breite mit Verpackung: 285 mm - Höhe mit Verpackung: 285 mm - Tiefe mit Verpackung: 155 mm - Fördermitteltemperatur bei IMax: 40 °C - Nachlaufzeit: 6 min - Einschaltverzögerung: 50 s - Schalldruckpegel: 36 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2 - Nennweite: 75 mm / 80 mmUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2Schaltbild 3

Ausführung mit Feuchtesteuerung und Grundlastschaltung - Barrierefreies Produkt, da automatisches Ein-/Ausschalten über Feuchtesteuerung möglich ist. - Vollautomatische intelligente Feuchtesteuerung. - Keine Einstellung der Einschaltfeuchte notwendig. Ventilator überwacht die Raumluftfeuchte eigenständig und entlüftet automatisch. - Nicht drehzahlsteuerbar. - Nicht für Zweitraumlüftung geeignet. - Manuelle Bedienung über einen Schalter möglich, z. B. Einschalten der Volllast per Lichtschalter. - Standardschaltung: Ventilator läuft im Grundlastbetrieb, Feuchtesteuerung ist aktiv, bei Überschreitung des Einschaltpunkts Volllastbetrieb, bei Unterschreitung des Ausschaltpunkts Grundlastbetrieb. - Weitere Schaltungsvarianten: Ventilatorbetrieb mit oder ohne Grundlastbetrieb, manuelle Zuschaltung der Volllast, Ein- bzw. Ausschalten des Ventilators durch einen Schalter. - Einschalten der Volllast durch den Lichtschalter und damit verbunden eine Nachlaufsteuerung (Nachlaufzeit 15 min) des Ventilators. - Der Ventilator läuft so lange bis die Luftfeuchtigkeit im Raum unter die Ausschaltfeuchte gefallen ist. Nach spätestens 60 min wird die Nachlaufzeit aktiviert und der Ventilator danach ausgeschaltet.Merkmale - Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB.... - Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H). - Problemloser Filterwechsel ohne Werkzeug. - Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. - Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. - Farbe verkehrsweiß ähnlich RAL 9016. - Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. - Schutzklasse II. - Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. - Robuster energiesparender Kondensatormotor. - Motor mit thermischem Überlastungsschutz. - Wartungsfrei, mit beidseitig geschlossenen Kugellagern. - Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h. - Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel. - Mit VDE-Zeichen.Artikel:ER 60 H - Ausführung: Feuchtesteuerung - Fördervolumen: 35 m3/h / 62 m3/h - Drehzahl: 850 1/min / 1250 1/min - Luftrichtung: Entlüftung - Drehzahlsteuerbar: nein - SEC average: -20,12 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Leistungsaufnahme: 10 W / 21 W - IMax: 0,12 A / 0,16 A - Schutzart: IP X5 - Netzzuleitung: 3/5 x 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Unterputz - Systemart: dezentral - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 1,52 kg - Gewicht mit Verpackung: 1,8 kg - Filterklasse: ISO Coarse 30 % (G2) - Ausblasrichtung: seitlich - Breite: 250 mm - Höhe: 250 mm - Tiefe: 150 mm - Breite mit Verpackung: 280 mm - Höhe mit Verpackung: 280 mm - Tiefe mit Verpackung: 155 mm - Fördermitteltemperatur bei IMax: 40 °C - Nachlaufzeit: 6 min / Nachlaufzeit bei Verwendung eines optionalen Schalters (z.B. Lichtschalter) verfügbar - Schalldruckpegel: 25 dB(A) / 36 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2 - Nennweite: 75 mm / 80 mmUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2Schaltbild 3

Ausführung mit einstellbarem Verzögerungszeitschalter - Einschaltverzögerung einstellbar von 0 bis ca. 150 sek. - Nachlaufzeit einstellbar von ca. 1,5 bis ca. 24 min. - Nicht drehzahlsteuerbar.Merkmale - Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB.... - Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H). - Problemloser Filterwechsel ohne Werkzeug. - Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. - Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. - Farbe verkehrsweiß ähnlich RAL 9016. - Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. - Schutzklasse II. - Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. - Robuster energiesparender Kondensatormotor. - Motor mit thermischem Überlastungsschutz. - Wartungsfrei, mit beidseitig geschlossenen Kugellagern. - Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h. - Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel. - Mit VDE-Zeichen.Artikel:ER 60 VZC - Ausführung: Einstellbarer Verzögerungszeitschalter - Fördervolumen: 62 m3/h - Drehzahl: 1250 1/min - Luftrichtung: Entlüftung - Drehzahlsteuerbar: nein - SEC average: -3,43 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Leistungsaufnahme: 21 W - IMax: 0,16 A - Schutzart: IP X5 - Netzzuleitung: 5 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Unterputz - Systemart: dezentral - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 1,52 kg - Gewicht mit Verpackung: 1,8 kg - Filterklasse: ISO Coarse 30 % (G2) - Ausblasrichtung: seitlich - Breite: 250 mm - Höhe: 250 mm - Tiefe: 150 mm - Breite mit Verpackung: 280 mm - Höhe mit Verpackung: 280 mm - Tiefe mit Verpackung: 155 mm - Fördermitteltemperatur bei IMax: 40 °C - Nachlaufzeit: 1,5 min - 24 min - Einschaltverzögerung: 0 s - 150 s - Schalldruckpegel: 36 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2 - Nennweite: 75 mm / 80 mmUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2Schaltbild 3

Ausführung mit Verzögerungszeitschalter - Einschaltverzögerung ca. 50 sek. - Nachlaufzeit ca. 6 min. - Nicht drehzahlsteuerbar.Merkmale - Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB.... - Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H). - Problemloser Filterwechsel ohne Werkzeug. - Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. - Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. - Farbe verkehrsweiß ähnlich RAL 9016. - Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. - Schutzklasse II. - Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. - Robuster energiesparender Kondensatormotor. - Motor mit thermischem Überlastungsschutz. - Wartungsfrei, mit beidseitig geschlossenen Kugellagern. - Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h. - Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel. - Mit VDE-Zeichen.Artikel:ER 100 VZ - Ausführung: Verzögerungszeitschalter - Fördervolumen: 101 m3/h - Drehzahl: 1900 1/min - Luftrichtung: Entlüftung - Drehzahlsteuerbar: nein - SEC average: -6,5 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Leistungsaufnahme: 29,5 W - IMax: 0,14 A - Schutzart: IP X5 - Netzzuleitung: 5 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Unterputz - Systemart: dezentral - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 1,47 kg - Gewicht mit Verpackung: 1,75 kg - Filterklasse: ISO Coarse 30 % (G2) - Ausblasrichtung: seitlich - Breite: 250 mm - Höhe: 250 mm - Tiefe: 150 mm - Breite mit Verpackung: 280 mm - Höhe mit Verpackung: 280 mm - Tiefe mit Verpackung: 155 mm - Fördermitteltemperatur bei IMax: 40 °C - Nachlaufzeit: 6 min - Einschaltverzögerung: 50 s - Schalldruckpegel: 45 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2 - Nennweite: 75 mm / 80 mmUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2Schaltbild 3

 - Türlüftungsgitter für Bad, WC, Küche. - MLK 30: Türausschnitt: 271 x 111 mm, Außenmaß: 290 x 125 mm. - MLK 45: Türausschnitt: 432 x 76 mm, Außenmaß: 457 x 92 mm.Artikel:MLK 30 weiß - Luftrichtung: Be- und Entlüftung - Einbau: innen - Einbauort: Tür - Material: Kunststoff - Kunststoffangaben: Polystyrol, PVC-frei - Farbe: weiß - Gewicht: 0,2 kg - Gewicht mit Verpackung: 0,22 kg - Freier Querschnitt: 164 cm2 - Breite: 290 mm - Höhe: 125 mm - Tiefe: 38 mm - Breite mit Verpackung: 300 mm - Höhe mit Verpackung: 125 mm - Tiefe mit Verpackung: 51 mm - Minimale Türblattstärke: 36 mmUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2

 - Türlüftungsgitter für Bad, WC, Küche. - MLK 30: Türausschnitt: 271 x 111 mm, Außenmaß: 290 x 125 mm. - MLK 45: Türausschnitt: 432 x 76 mm, Außenmaß: 457 x 92 mm.Artikel:MLK 45 weiß - Luftrichtung: Be- und Entlüftung - Einbau: innen - Einbauort: Tür - Material: Kunststoff - Kunststoffangaben: Polystyrol, PVC-frei - Farbe: weiß - Gewicht: 0,27 kg - Gewicht mit Verpackung: 0,31 kg - Freier Querschnitt: 154 cm2 - Breite: 457 mm - Höhe: 92 mm - Tiefe: 38 mm - Breite mit Verpackung: 458 mm - Höhe mit Verpackung: 93 mm - Tiefe mit Verpackung: 36 mm - Minimale Türblattstärke: 35 mmUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2
