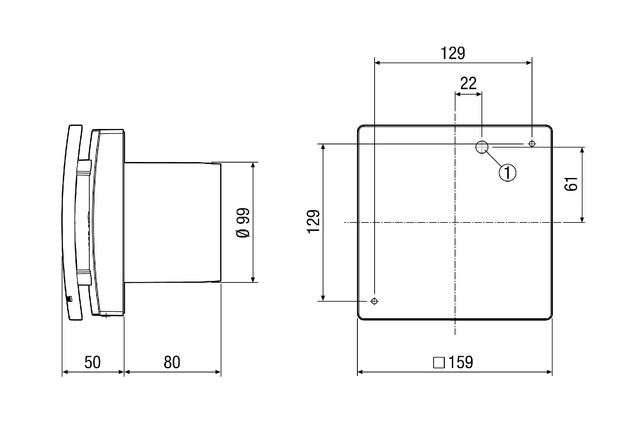

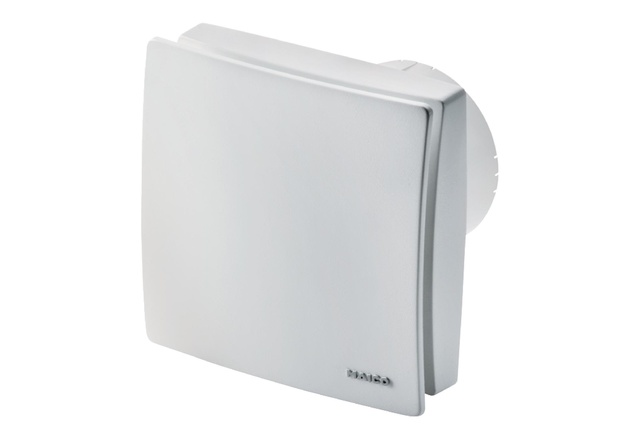

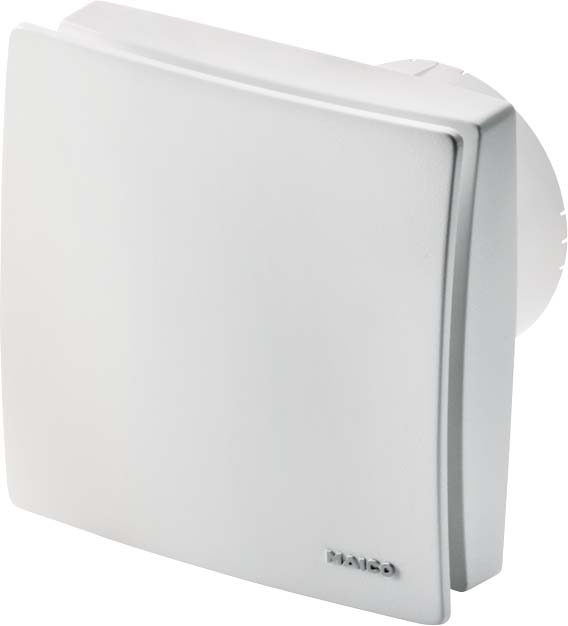

Maico Kleinraumventilator ECA 100 ipro K

Ausführung mit einstellbarer Einschaltverzögerung und Nachlaufzeit - Ein/Aus über Lichtschalter oder separaten Schalter. - Alle 4 Betriebsprogramme wählbar. - Reihenfolge der Leistungsstufen erfolgt je nach gewähltem Betriebsprogramm. - Einschaltverzögerung stufig über leicht zugängliche Taster einstellbar: 0/50/90/120 sek. - Nachlaufzeit stufig über leicht zugängliche Taster einstellbar: 0/8/17/25 min. - Eingestellte Zeit wird mittels LEDs während der Einstellung angezeigt. - Verdeckte Ansaugung, mit elektrisch betätigtem Innenverschluss. - Nicht drehzahlsteuerbar.Betriebsprogramme - Einstellbar über Jumper im Gerät. - Komfortprogramm (voreingestellt)     Benutzer anwesend: Stufe 1     Nachlaufzeit: Stufe 2 - Nachtprogramm     Benutzer anwesend: Stufe 2     Nachlaufzeit: Stufe 1 - Sparprogramm     Benutzer anwesend: Stufe 1     Nachlaufzeit: Stufe 1 - Powerprogramm     Benutzer anwesend: Stufe 2     Nachlaufzeit: Stufe 2Merkmale - Intelligent programmierter Kleinraumventilator für höchste Ansprüche. - 2 Leistungsstufen. - Verdeckte Ansaugung durch Designabdeckung. - Zur Entlüftung. - VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH. - VDE-Zeichen: ECA 100 RC/RCH. - Schutzart IP X5 für Sicherheit im Bad. - Schutzklasse II. - Für Dauerbetrieb geeignet. - Thermischer Überlastungsschutz. - Farbe verkehrsweiß ähnlich RAL 9016. - Gehäuse aus schlagfestem Kunststoff.Motor - Energiesparender, robuster Motor mit Kugellager, wartungsfrei. - Für Dauerbetrieb geeignet.Montagehinweise - Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar. - Wand- und Deckenmontage möglich. - Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle.Elektrischer Anschluss - Elektrischer Anschluss Unterputz.Sicherheitshinweise - Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. - Details siehe Planungshinweise.Artikel:ECA 100 ipro KVZC - Ausführung: Einstellbare Einschaltverzögerung und Nachlaufzeit - Fördervolumen: 78 m3/h / 92 m3/h - Drehzahl: 2100 1/min / 2500 1/min - Drehzahlsteuerbar: nein - Reversierbarkeit: nein - SEC average: -7,8 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 10 W / 13 W - IMax: 0,08 A - Schutzart: IP X5 - Netzzuleitung: 5 / 1,5 mm2 - Einbauort: Decke / Wand - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,73 kg - Gewicht mit Verpackung: 0,88 kg - Klappe: integriert - Klappenart: elektrisch - Nennweite: 100 mm - Breite: 159 mm - Höhe: 159 mm - Tiefe: 130 mm - Breite mit Verpackung: 165 mm - Höhe mit Verpackung: 165 mm - Tiefe mit Verpackung: 145 mm - Fördermitteltemperatur bei IMax: 40 °C - Nachlaufzeit: 0 min / 8 min / 17 min / 25 min - Einschaltverzögerung: 0 s / 50 s / 90 s / 120 s - Schalldruckpegel: 27 dB(A) / 32 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Schaltbild 3Montageanleitung 4Montageanleitung 5

Ausführung mit Lichtsteuerung - Barrierefreies Produkt, da automatisches Ein- / Ausschalten über Lichtsensor. - Alle 4 Betriebsprogramme wählbar. - Reihenfolge der Leistungsstufen erfolgt je nach gewähltem Betriebsprogramm. - Betrieb nur in dunklen Räumen möglich. - Die Lichtsteuerung schaltet den Ventilator ab einer Mindesthelligkeit im Raum ein, z.B. beim Einschalten einer Lampe. - Einschalthelligkeit (am Gerät) min. 30 Lux. - Ausschalthelligkeit (am Gerät) max. 1,7 Lux. - Installation eines Schalters entfällt. - Einschaltverzögerung stufig über leicht zugängliche Taster einstellbar: 0/50/90/120 sek. - Nachlaufzeit stufig über leicht zugängliche Taster einstellbar: 0/8/17/25 min. - Eingestellte Zeit wird mittels LEDs während der Einstellung angezeigt. - Verdeckte Ansaugung, mit elektrisch betätigtem Innenverschluss. - Nicht drehzahlsteuerbar.Betriebsprogramme - Einstellbar über Jumper im Gerät. - Komfortprogramm (voreingestellt)     Benutzer anwesend: Stufe 1     Nachlaufzeit: Stufe 2 - Nachtprogramm     Benutzer anwesend: Stufe 2     Nachlaufzeit: Stufe 1 - Sparprogramm     Benutzer anwesend: Stufe 1     Nachlaufzeit: Stufe 1 - Powerprogramm     Benutzer anwesend: Stufe 2     Nachlaufzeit: Stufe 2Merkmale - Intelligent programmierter Kleinraumventilator für höchste Ansprüche. - 2 Leistungsstufen. - Verdeckte Ansaugung durch Designabdeckung. - Zur Entlüftung. - VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH. - VDE-Zeichen: ECA 100 RC/RCH. - Schutzart IP X5 für Sicherheit im Bad. - Schutzklasse II. - Für Dauerbetrieb geeignet. - Thermischer Überlastungsschutz. - Farbe verkehrsweiß ähnlich RAL 9016. - Gehäuse aus schlagfestem Kunststoff.Motor - Energiesparender, robuster Motor mit Kugellager, wartungsfrei. - Für Dauerbetrieb geeignet.Montagehinweise - Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar. - Wand- und Deckenmontage möglich. - Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle.Elektrischer Anschluss - Elektrischer Anschluss Unterputz.Sicherheitshinweise - Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. - Details siehe Planungshinweise.Artikel:ECA 100 ipro KF - Ausführung: Lichtsteuerung - Fördervolumen: 78 m3/h / 92 m3/h - Drehzahl: 2100 1/min / 2500 1/min - Drehzahlsteuerbar: nein - Reversierbarkeit: nein - SEC average: -22,55 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 10 W / 13 W - IMax: 0,08 A - Schutzart: IP X5 - Netzzuleitung: 3/5 x 1,5 mm2 - Einbauort: Decke / Wand - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,74 kg - Gewicht mit Verpackung: 0,89 kg - Klappe: integriert - Klappenart: elektrisch - Nennweite: 100 mm - Breite: 159 mm - Höhe: 159 mm - Tiefe: 130 mm - Breite mit Verpackung: 165 mm - Höhe mit Verpackung: 165 mm - Tiefe mit Verpackung: 145 mm - Fördermitteltemperatur bei IMax: 40 °C - Nachlaufzeit: 0 min / 8 min / 17 min / 25 min - Einschaltverzögerung: 0 s / 50 s / 90 s / 120 s - Schalldruckpegel: 27 dB(A) / 32 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung 1Schaltbild 2Produktdatenblatt 3Montageanleitung 4Montageanleitung 5

Ausführung mit automatischer Feuchtesteuerung - Barrierefreies Produkt, da automatisches Ein- / Ausschalten über Feuchtesensor. - Keine Einstellung der Einschaltfeuchte notwendig. Ventilator überwacht die Raumfeuchte. - Entlüftet automatisch je nach Raumfeuchte in Stufe 1 und Stufe 2. - Betrieb ohne Schalter möglich, optional zusätzlich über separaten Schalter schaltbar. - Einschaltverzögerung stufig über leicht zugängliche Taster einstellbar (nur bei Steuerung über Schalter): 0/50/90/120 sek. - Nachlaufzeit stufig über leicht zugängliche Taster einstellbar: 8/17/25 min. Nachlaufzeit 0 min nur einstellbar für Steuerung über separaten Schalter. - Eingestellte Zeit wird mittels LEDs während der Einstellung angezeigt. - Verdeckte Ansaugung, mit elektrisch betätigtem Innenverschluss. - Nicht drehzahlsteuerbar.Betriebsprogramme - Einstellbar über Jumper im Gerät. - Komfortprogramm (voreingestellt)     Benutzer anwesend: Stufe 1     Nachlaufzeit: Stufe 2 - Nachtprogramm     Benutzer anwesend: Stufe 2     Nachlaufzeit: Stufe 1 - Sparprogramm     Benutzer anwesend: Stufe 1     Nachlaufzeit: Stufe 1 - Powerprogramm     Benutzer anwesend: Stufe 2     Nachlaufzeit: Stufe 2Merkmale - Intelligent programmierter Kleinraumventilator für höchste Ansprüche. - 2 Leistungsstufen. - Verdeckte Ansaugung durch Designabdeckung. - Zur Entlüftung. - VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH. - VDE-Zeichen: ECA 100 RC/RCH. - Schutzart IP X5 für Sicherheit im Bad. - Schutzklasse II. - Für Dauerbetrieb geeignet. - Thermischer Überlastungsschutz. - Farbe verkehrsweiß ähnlich RAL 9016. - Gehäuse aus schlagfestem Kunststoff.Motor - Energiesparender, robuster Motor mit Kugellager, wartungsfrei. - Für Dauerbetrieb geeignet.Montagehinweise - Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar. - Wand- und Deckenmontage möglich. - Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle.Elektrischer Anschluss - Elektrischer Anschluss Unterputz.Sicherheitshinweise - Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. - Details siehe Planungshinweise.Artikel:ECA 100 ipro KH - Ausführung: Feuchtesteuerung - Fördervolumen: 78 m3/h / 92 m3/h - Drehzahl: 2100 1/min / 2500 1/min - Drehzahlsteuerbar: nein - Reversierbarkeit: nein - SEC average: -22,55 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 10 W / 13 W - IMax: 0,08 A - Schutzart: IP X5 - Netzzuleitung: 3/5 x 1,5 mm2 - Einbauort: Decke / Wand - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,74 kg - Gewicht mit Verpackung: 0,89 kg - Klappe: integriert - Klappenart: elektrisch - Nennweite: 100 mm - Breite: 159 mm - Höhe: 159 mm - Tiefe: 130 mm - Breite mit Verpackung: 165 mm - Höhe mit Verpackung: 165 mm - Tiefe mit Verpackung: 145 mm - Fördermitteltemperatur bei IMax: 40 °C - Nachlaufzeit: 8 min / 17 min / 25 min / Nachlaufzeit 0 min. bei Verwendung eines optionalen Schalters (z.B. Lichtschalter) verfügbar - Einschaltverzögerung: 0 s / 50 s / 90 s / 120 s / Einschaltverzögerung bei Verwendung eines optionalen Schalters (z.B. Lichtschalter) verfügbar - Schalldruckpegel: 27 dB(A) / 32 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung 1Schaltbild 2Produktdatenblatt 3Montageanleitung 4Montageanleitung 5

Ausführung mit Bewegungsmelder - Barrierefreies Produkt, da automatisches Ein- / Ausschalten über Bewegungssensor. - Alle 4 Betriebsprogramme wählbar. - Reihenfolge der Leistungsstufen erfolgt je nach gewähltem Betriebsprogramm. - Betrieb ohne Schalter möglich, optional zusätzlich über separaten Schalter schaltbar. - Keine Einschaltverzögerung. - Nachlaufzeit stufig über leicht zugängliche Taster einstellbar: 0/8/17/25 min. - Eingestellte Zeit wird mittels LEDs während der Einstellung angezeigt. - Reichweite des Bewegungsmelders: 5 m. - Horizontaler Erfassungsbereich des Bewegungsmelders: 100°. - Vertikaler Erfassungsbereich des Bewegungsmelder: 82°. - Verdeckte Ansaugung, mit elektrisch betätigtem Innenverschluss. - Nicht drehzahlsteuerbar.Betriebsprogramme - Einstellbar über Jumper im Gerät. - Komfortprogramm (voreingestellt)     Benutzer anwesend: Stufe 1     Nachlaufzeit: Stufe 2 - Nachtprogramm     Benutzer anwesend: Stufe 2     Nachlaufzeit: Stufe 1 - Sparprogramm     Benutzer anwesend: Stufe 1     Nachlaufzeit: Stufe 1 - Powerprogramm     Benutzer anwesend: Stufe 2     Nachlaufzeit: Stufe 2Merkmale - Intelligent programmierter Kleinraumventilator für höchste Ansprüche. - 2 Leistungsstufen. - Verdeckte Ansaugung durch Designabdeckung. - Zur Entlüftung. - VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH. - VDE-Zeichen: ECA 100 RC/RCH. - Schutzart IP X5 für Sicherheit im Bad. - Schutzklasse II. - Für Dauerbetrieb geeignet. - Thermischer Überlastungsschutz. - Farbe verkehrsweiß ähnlich RAL 9016. - Gehäuse aus schlagfestem Kunststoff.Motor - Energiesparender, robuster Motor mit Kugellager, wartungsfrei. - Für Dauerbetrieb geeignet.Montagehinweise - Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar. - Wand- und Deckenmontage möglich. - Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle.Elektrischer Anschluss - Elektrischer Anschluss Unterputz.Sicherheitshinweise - Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. - Details siehe Planungshinweise.Artikel:ECA 100 ipro KB - Ausführung: Bewegungsmelder - Fördervolumen: 78 m3/h / 92 m3/h - Drehzahl: 2100 1/min / 2500 1/min - Drehzahlsteuerbar: nein - Reversierbarkeit: nein - SEC average: -22,55 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 10 W / 13 W - IMax: 0,08 A - Schutzart: IP X5 - Netzzuleitung: 3/5 x 1,5 mm2 - Reichweite des Bewegungsmelders: 5 m - Horizontaler Erfassungsbereich des Bewegungsmelders: 100 ° - Vertikaler Erfassungsbereich des Bewegungsmelders: 82 ° - Einbauort: Decke / Wand - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,74 kg - Gewicht mit Verpackung: 0,89 kg - Klappe: integriert - Klappenart: elektrisch - Nennweite: 100 mm - Breite: 159 mm - Höhe: 159 mm - Tiefe: 130 mm - Breite mit Verpackung: 165 mm - Höhe mit Verpackung: 165 mm - Tiefe mit Verpackung: 145 mm - Fördermitteltemperatur bei IMax: 40 °C - Nachlaufzeit: 0 min / 8 min / 17 min / 25 min - Schalldruckpegel: 27 dB(A) / 32 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Schaltbild 3Montageanleitung 4Montageanleitung 5

 - Türlüftungsgitter für Bad, WC, Küche. - MLK 30: Türausschnitt: 271 x 111 mm, Außenmaß: 290 x 125 mm. - MLK 45: Türausschnitt: 432 x 76 mm, Außenmaß: 457 x 92 mm.Artikel:MLK 30 weiß - Luftrichtung: Be- und Entlüftung - Einbau: innen - Einbauort: Tür - Material: Kunststoff - Kunststoffangaben: Polystyrol, PVC-frei - Farbe: weiß - Gewicht: 0,2 kg - Gewicht mit Verpackung: 0,22 kg - Freier Querschnitt: 164 cm2 - Breite: 290 mm - Höhe: 125 mm - Tiefe: 38 mm - Breite mit Verpackung: 300 mm - Höhe mit Verpackung: 125 mm - Tiefe mit Verpackung: 51 mm - Minimale Türblattstärke: 36 mmUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt

 - Türlüftungsgitter für Bad, WC, Küche. - MLK 30: Türausschnitt: 271 x 111 mm, Außenmaß: 290 x 125 mm. - MLK 45: Türausschnitt: 432 x 76 mm, Außenmaß: 457 x 92 mm.Artikel:MLK 45 weiß - Luftrichtung: Be- und Entlüftung - Einbau: innen - Einbauort: Tür - Material: Kunststoff - Kunststoffangaben: Polystyrol, PVC-frei - Farbe: weiß - Gewicht: 0,27 kg - Gewicht mit Verpackung: 0,31 kg - Freier Querschnitt: 154 cm2 - Breite: 457 mm - Höhe: 92 mm - Tiefe: 38 mm - Breite mit Verpackung: 458 mm - Höhe mit Verpackung: 93 mm - Tiefe mit Verpackung: 36 mm - Minimale Türblattstärke: 35 mmUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt

 - Flexibles fünflagig verrilltes Aluminiumrohr zum Einsatz als Anschlussleitung an verschiedene Lüftungslösungen. - Nicht brennbar gemäß DIN 4102 Klasse A1. - Längenangaben: gestreckte Länge.Artikel:AFR 100 - Max. Betriebsdruck: 2500 Pa - Material: Aluminium - Gewicht: 0,92 kg - Gewicht mit Verpackung: 1,03 kg - Geeignet für Nennweite: 100 mm - Länge: 10 m - Breite: 10000 mm - Höhe: 115 mm - Tiefe: 115 mm - Breite mit Verpackung: 403 mm - Höhe mit Verpackung: 122 mm - Tiefe mit Verpackung: 122 mm - Umgebungstemperatur: 100 °C

 - Der elektronische Hygrostat HY 230 bzw. HY 230 I dient zur Entfeuchtung oder Befeuchtung von geschlossenen Räumen. Er ist für sämtliche Wohnbereiche und Gewerberäume geeignet, auch für Feuchträume wie z.B. Badezimmer (Bei Installation bitte Schutzart beachten), Wasch- und Trockenräume. - Der Hygrostat erfasst mit einem internen Sensor die Raumfeuchtigkeit und schaltet abhängig vom eingestellten Sollwert die Ventilatoren, Wärmerückgewinnungsgeräte bzw. Be- oder Entfeuchtungsgeräte ein und aus. - Der HY 230 bzw. HY 230 I wird entweder direkt auf eine UP-Dose montiert oder über das Aufputz-Montageset APM HY 230 an die Wand montiert. - Mit einem Dipschalter auf der Platine kann bei der Inbetriebnahme die Betriebsart Entfeuchten (Werkseinstellung) oder Befeuchten festgelegt werden. - Durch eine rote Leuchtdiode im Gehäuse wird der Schaltzustand des Relais angezeigt.Artikel:HY 230 - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Ausgang: 230 V - Netzfrequenz: 50 Hz - Schutzart: IP 30 - Messbereich relative Feuchte: 20 % - 80 % - Einbauart: Aufputz - Material: Kunststoff - Farbe: reinweiß, ähnlich RAL 9010 - Gewicht: 0,08 kg - Gewicht mit Verpackung: 0,09 kg - Breite: 71 mm - Höhe: 71 mm - Tiefe: 27 mm - Breite mit Verpackung: 75 mm - Höhe mit Verpackung: 80 mm - Tiefe mit Verpackung: 36 mm - Umgebungstemperatur: 0 °C bis 50 °C - Bedienelement: Außenliegend - Fühlertoleranz, relative Feuchte: 5 % - Schaltdifferenz, relative Feuchte: 2,5 % - Max. zulässiger Schaltstrom: 10 A / 4 A / cos phi = 1, 230 V AC / cos phi = 0,6, 230 V AC - Max. zulässiger Einschaltstrom: 16 A

 - Der elektronische Hygrostat HY 230 bzw. HY 230 I dient zur Entfeuchtung oder Befeuchtung von geschlossenen Räumen. Er ist für sämtliche Wohnbereiche und Gewerberäume geeignet, auch für Feuchträume wie z.B. Badezimmer (Bei Installation bitte Schutzart beachten), Wasch- und Trockenräume. - Der Hygrostat erfasst mit einem internen Sensor die Raumfeuchtigkeit und schaltet abhängig vom eingestellten Sollwert die Ventilatoren, Wärmerückgewinnungsgeräte bzw. Be- oder Entfeuchtungsgeräte ein und aus. - Der HY 230 bzw. HY 230 I wird entweder direkt auf eine UP-Dose montiert oder über das Aufputz-Montageset APM HY 230 an die Wand montiert. - Mit einem Dipschalter auf der Platine kann bei der Inbetriebnahme die Betriebsart Entfeuchten (Werkseinstellung) oder Befeuchten festgelegt werden. - Durch eine rote Leuchtdiode im Gehäuse wird der Schaltzustand des Relais angezeigt.Artikel:HY 230 I - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Ausgang: 230 V - Netzfrequenz: 50 Hz - Schutzart: IP 30 - Messbereich relative Feuchte: 20 % - 80 % - Einbauart: Aufputz - Material: Kunststoff - Farbe: reinweiß, ähnlich RAL 9010 - Gewicht: 0,07 kg - Gewicht mit Verpackung: 0,08 kg - Breite: 71 mm - Höhe: 71 mm - Tiefe: 27 mm - Breite mit Verpackung: 75 mm - Höhe mit Verpackung: 80 mm - Tiefe mit Verpackung: 36 mm - Umgebungstemperatur: 0 °C bis 50 °C - Bedienelement: Innenliegend - Fühlertoleranz, relative Feuchte: 5 % - Schaltdifferenz, relative Feuchte: 2,5 % - Max. zulässiger Schaltstrom: 10 A / 4 A / cos phi = 1, 230 V AC / cos phi = 0,6, 230 V AC - Max. zulässiger Einschaltstrom: 16 A

 - Nachlaufrelais zur Einstellung der Ventilator-Nachlaufzeit. - Betätigung über handelsübliche Ausschalter, Taster und Türkontaktschalter möglich.Artikel:NRS 10 - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz / 60 Hz - Maximalbelastung (induktive Last): 2,5 A - Maximalbelastung (ohmsche Last): 10 A - Schutzart: IP 20 - Einbauart: Schaltschrank - Gewicht: 0,08 kg - Gewicht mit Verpackung: 0,09 kg - Breite: 17,5 mm - Höhe: 90 mm - Tiefe: 73 mm - Breite mit Verpackung: 27 mm - Höhe mit Verpackung: 93 mm - Tiefe mit Verpackung: 74 mm - Umgebungstemperatur: -10 °C bis 50 °C - Fernbedienung: nein - Nachlaufzeit: 0,5 min - 20 minUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Montageanleitung 2

 - Verzögerungszeitschalter zur Steuerung der Einschaltverzögerung und Nachlaufzeit von Ventilatoren. - Betätigung über handelsübliche Schalter möglich. - VZ 24 C: Betätigung über handelsübliche Schalter oder Taster möglich. - Störfest gemäß EN 61000-4-5 (bei 1000 V bis 4000 V). Bei Bedarf zusätzliche Entstörmaßnahmen treffen (L-, C- oder RC-Glieder, Schutzdioden, Varistoren).Artikel:VZ 6 - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz / 60 Hz - Maximalbelastung: 1,25 A - Schutzart: IP 40 - Gewicht: 0,01 kg - Gewicht mit Verpackung: 0,02 kg - Breite: 20 mm - Höhe: 13 mm - Tiefe: 35 mm - Breite mit Verpackung: 20 mm - Höhe mit Verpackung: 13 mm - Tiefe mit Verpackung: 35 mm - Umgebungstemperatur: 0 °C bis 50 °C - Fernbedienung: nein - Nachlaufzeit: 6 min - Einschaltverzögerung: 50 sUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2Montageanleitung 3

 - Verzögerungszeitschalter zur Steuerung der Einschaltverzögerung und Nachlaufzeit von Ventilatoren. - Betätigung über handelsübliche Schalter möglich. - VZ 24 C: Betätigung über handelsübliche Schalter oder Taster möglich. - Störfest gemäß EN 61000-4-5 (bei 1000 V bis 4000 V). Bei Bedarf zusätzliche Entstörmaßnahmen treffen (L-, C- oder RC-Glieder, Schutzdioden, Varistoren).Artikel:VZ 12 - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz / 60 Hz - Maximalbelastung: 1,25 A - Schutzart: IP 40 - Gewicht: 0,01 kg - Gewicht mit Verpackung: 0,02 kg - Breite: 20 mm - Höhe: 13 mm - Tiefe: 35 mm - Breite mit Verpackung: 20 mm - Höhe mit Verpackung: 13 mm - Tiefe mit Verpackung: 35 mm - Umgebungstemperatur: 0 °C bis 50 °C - Fernbedienung: nein - Nachlaufzeit: 12 min - Einschaltverzögerung: 50 sUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2Montageanleitung 3

 - Verzögerungszeitschalter zur Steuerung der Einschaltverzögerung und Nachlaufzeit von Ventilatoren. - Betätigung über handelsübliche Schalter möglich. - VZ 24 C: Betätigung über handelsübliche Schalter oder Taster möglich. - Störfest gemäß EN 61000-4-5 (bei 1000 V bis 4000 V). Bei Bedarf zusätzliche Entstörmaßnahmen treffen (L-, C- oder RC-Glieder, Schutzdioden, Varistoren).Artikel:VZ 24 C - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz / 60 Hz - Maximalbelastung: 1,25 A - Schutzart: IP 40 - Gewicht: 0,01 kg - Gewicht mit Verpackung: 0,02 kg - Breite: 20 mm - Höhe: 13 mm - Tiefe: 35 mm - Breite mit Verpackung: 20 mm - Höhe mit Verpackung: 13 mm - Tiefe mit Verpackung: 35 mm - Umgebungstemperatur: 0 °C bis 50 °C - Fernbedienung: nein - Nachlaufzeit: 1,5 min - 24 min - Einschaltverzögerung: 0 s - 150 sUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2Montageanleitung 3

 - Montageplatte zum Einbau von MAICO-Kleinraumventilatoren in rechteckige Schachtöffnungen. - Anpassung an beliebiges Wanddekor (z. B. Tapete) möglich.Artikel:ZM 11 - Einbauort: Kanal - Einbauart: Aufputz - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,1 kg - Gewicht mit Verpackung: 0,1 kg - Geeignet für Nennweite: 100 mm - Breite: 160 mm - Höhe: 275 mm - Tiefe: 3 mm - Breite mit Verpackung: 160 mm - Höhe mit Verpackung: 275 mm - Tiefe mit Verpackung: 3 mm

 - Selbsttätige Verschlussklappen zur Entlüftung. - Außenwandanschluss bei Verwendung der Wandhülse WH. - Mit verdeckten Schraubenlöchern. - Dichtband im Lieferumfang enthalten. - Zubehör: Fliegengitter FG einsetzbar.Artikel:AP 100 B - Luftrichtung: Entlüftung - Druckverlust: 10 Pa - Einbauort: Wand - Material: Kunststoff, witterungs-, UV-beständig - Farbe: kastanienbraun, ähnlich RAL 8015 - Gewicht: 0,11 kg - Gewicht mit Verpackung: 0,35 kg - Klappenart: selbstt. öffnend/schließend - Geeignet für Nennweite: 100 mm - Breite: 150 mm - Höhe: 150 mm - Tiefe: 50 mm - Breite mit Verpackung: 153 mm - Höhe mit Verpackung: 153 mm - Tiefe mit Verpackung: 52 mm - Umgebungstemperatur: 60 °C - Mit Einbaurahmen: nein

 - Außengitter zur Be- und Entlüftung. - Außenwandanschluss bei Verwendung der Wandhülse WH. - Mit verdeckten Schraubenlöchern. - Dichtband im Lieferumfang enthalten. - Zubehör: Fliegengitter FG einsetzbar. - SG 100 / SG 100 B: Luftfilter nachrüstbar ZRF. - SG 120: Luftfilter nachrüstbar SF 120.Artikel:SG 100 B - Luftrichtung: Be- und Entlüftung - Einbau: außen - Einbauort: Wand - Einbauart: Aufputz - Material: Kunststoff, witterungs-, UV-beständig - Farbe: kastanienbraun, ähnlich RAL 8015 - Gewicht: 0,1 kg - Gewicht mit Verpackung: 0,13 kg - Geeignet für Nennweite: 100 mm - Breite: 150 mm - Höhe: 150 mm - Tiefe: 51,5 mm - Breite mit Verpackung: 151 mm - Höhe mit Verpackung: 151 mm - Tiefe mit Verpackung: 55 mm - Umgebungstemperatur: 60 °C - Mit Maschendraht: nein - Mit Insektenschutzgitter: nein - Mit Überdruckklappe, ansaugend: nein - Mit Überdruckklappe, ausblasend: nein - Mit gegenrotierendem Klappenventil: nein - Mit gleichrotierender Klappenventil: nein - Mit Einbaurahmen: nein - Abschließbar: nein - Motorgesteuert: nein

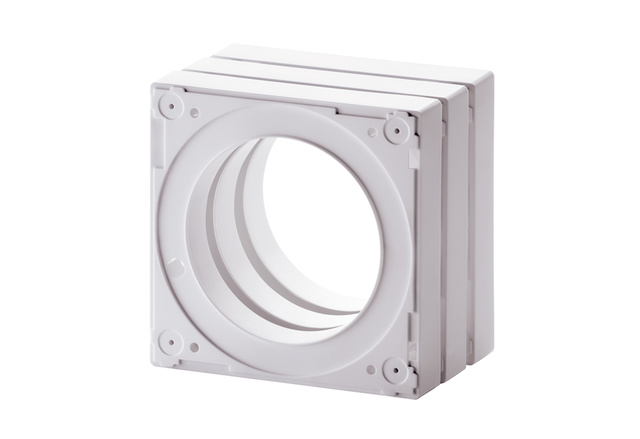

 - Distanzrahmen für den Anschluss von Kleinraumventilatoren der Gruppe ECA 100 ipro. - Verwendung eines Rahmens macht die Kabelverlegung Aufputz bei ECA 100 ipro... Geräten möglich. - Durch die Verwendung des ECA-DR lässt sich der Kleinraumventilator ohne Überstand auch in Flachkanal-Winkelstücke einbauen. - Nicht an Fenstern oder Verbundgläsern montieren. - Lieferumfang: Abstandshalter mit 3 Distanzrahmen, 4 Holzschrauben 100 mm, 4 Dübel, 3 Schrauben zur Ventilatorbefestigung und Montageanleitung.Artikel:ECA-DR - Einbauort: Wand / Decke - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,34 kg - Gewicht mit Verpackung: 0,53 kg - Breite: 153 mm - Höhe: 153 mm - Tiefe: 75 mm - Breite mit Verpackung: 158 mm - Höhe mit Verpackung: 158 mm - Tiefe mit Verpackung: 122 mm

Merkmale - Für den Einbau von Kleinraumventilatoren der Gruppe ECA 100 ipro in Fenster und dünne Wände. - Farbe verkehrsweiß ähnlich RAL 9016. - Gehäuse aus schlagfestem Kunststoff. - Lieferumfang: Außenklappe AP bzw. Außengitter SG, 3 x Distanzrahmen, 2 x Dichtungsringe, Gewindestutzen, 3 x Schrauben zur Ventilatorbefestigung, Zugentlastungsbügel mit 2 x Schrauben, Leitungstülle, Montageanleitung.Montagehinweise - Einfache Montage im Fensterausschnitt durch ineinander verschraubbaren Adapter und Gewindstutzen. - Scheibendicke mindestens 3 mm, Scheibenabstand bis 75 mm. - Scheibenausschnitt 115 bis 120 mm. - Nicht für den Einbau in aufklappbare Doppelfenster geeignet.Elektrischer Anschluss - An der Klemmleiste im Gehäuse des ECA 100 ipro...Artikel:FE 100/1 AP - Einbauort: Fenster / dünne Wand - Einbaulage: waagerecht - Material: Kunststoff, schlagfest - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,4 kg - Gewicht mit Verpackung: 0,48 kg - Breite: 150 mm - Höhe: 150 mm - Tiefe: 103 mm - Breite mit Verpackung: 157 mm - Höhe mit Verpackung: 157 mm - Tiefe mit Verpackung: 123 mmUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Montageanleitung 3

 - Wandhülse für Wand- und Deckenmontage. - Länge variabel.Artikel:WH 100 - Einbauort: Wand / Decke - Material: Kunststoff - Gewicht: 0,6 kg - Gewicht mit Verpackung: 0,6 kg - Geeignet für Nennweite: 100 mm - Breite: 114 mm - Höhe: 114 mm - Tiefe: 500 mm - Breite mit Verpackung: 114 mm - Höhe mit Verpackung: 114 mm - Tiefe mit Verpackung: 500 mm - Erforderliche Kernbohrung: mind. 115 mm

 - Außengitter zur Be- und Entlüftung. - Außenwandanschluss bei Verwendung der Wandhülse WH. - Mit verdeckten Schraubenlöchern. - Dichtband im Lieferumfang enthalten. - Zubehör: Fliegengitter FG einsetzbar. - SG 100 / SG 100 B: Luftfilter nachrüstbar ZRF. - SG 120: Luftfilter nachrüstbar SF 120.Artikel:SG 100 - Luftrichtung: Be- und Entlüftung - Einbau: außen - Einbauort: Wand - Einbauart: Aufputz - Material: Kunststoff, witterungs-, UV-beständig - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,1 kg - Gewicht mit Verpackung: 0,13 kg - Geeignet für Nennweite: 100 mm - Breite: 150 mm - Höhe: 150 mm - Tiefe: 51,5 mm - Breite mit Verpackung: 151 mm - Höhe mit Verpackung: 151 mm - Tiefe mit Verpackung: 55 mm - Umgebungstemperatur: 60 °C - Mit Maschendraht: nein - Mit Insektenschutzgitter: nein - Mit Überdruckklappe, ansaugend: nein - Mit Überdruckklappe, ausblasend: nein - Mit gegenrotierendem Klappenventil: nein - Mit gleichrotierender Klappenventil: nein - Mit Einbaurahmen: nein - Abschließbar: nein - Motorgesteuert: nein

 - Selbsttätige Verschlussklappen zur Entlüftung. - Außenwandanschluss bei Verwendung der Wandhülse WH. - Mit verdeckten Schraubenlöchern. - Dichtband im Lieferumfang enthalten. - Zubehör: Fliegengitter FG einsetzbar.Artikel:AP 100 - Luftrichtung: Entlüftung - Druckverlust: 10 Pa - Einbauort: Wand - Material: Kunststoff, witterungs-, UV-beständig - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,11 kg - Gewicht mit Verpackung: 0,12 kg - Klappenart: selbstt. öffnend/schließend - Geeignet für Nennweite: 100 mm - Breite: 150 mm - Höhe: 150 mm - Tiefe: 50 mm - Breite mit Verpackung: 151 mm - Höhe mit Verpackung: 151 mm - Tiefe mit Verpackung: 51 mm - Umgebungstemperatur: 60 °C - Mit Einbaurahmen: nein

Wippe wg Up IP44 polarweiß, glänzend.Wippe für Wippschalter und Wipptastschalter Aus/Wechsel/Kreuz, Wipptaster, Taster-BA 1-fach und Gruppentaster-BA 1-fach. Unterputz-Installation, Feuchtraumprogramm. Material: Kunststoff, Thermoplast, bruchsicher, halogenfrei.

Wechselstrom-Ausführung - Axial-Wandventilator mit quadratischer Wandplatte, in Wechselstromausführung.Kurzbeschreibung - Zur Aufputzmontage. - Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. - Thermischer Überlastungsschutz serienmäßig. - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. - Hoher lüftungsseitiger Wirkungsgrad. - Niedriges Betriebsgeräusch. - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. - Ventilatoren sind wartungsfrei. - Einbau zur Be- und Entlüftung in jeder Lage möglich.Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor saugend.Motor - Asynchronmotor. - Drehzahlsteuerbar. Ausnahme: Typ DZQ 40/2 B und DZS 40/2 B. - Reversierbar. Ausnahme: Ventilatoren mit Spaltpolmotor (...-E). - Nicht zur Förderung wasserdampfgesättigter Luft geeignet.Wechselstrommotor - Typenreihen EZQ/EZS. - Asynchronmotor. - Nicht zur Förderung wasserdampfgesättigter Luft geeignet. - Bemessungsspannung 230 V, 50 Hz. - Ventilatoren ... B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55. - Ventilatoren ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54. - Ventilatoren ... E: Spaltpolmotoren, Schutzart IP 54. - Drehzahlsteuerbar. Ausnahme bei Typ EZQ 45/6 B. - Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. - Reversierbar. Ausnahme bei Ventilatoren mit Spaltpolmotor (... E). - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. - Thermischer Überlastungsschutz serienmäßig.Elektrischer Anschluss - An Klemmleiste im Abschlussdeckel des Motors.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel:EZQ 20/4 E - Ausführung: Quadratische Wandplatte - Fördervolumen: 475 m3/h - Drehzahl: 1380 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 35 W - INenn: 0,25 A - IMax: 0,25 A - Schutzart: IP 54 - Wärmeklasse: B - Polumschaltbar: nein - Einbauort: Wand / Decke - Einbauart: Aufputz - Einbaulage: waagerecht / senkrecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 3,57 kg - Gewicht mit Verpackung: 4,51 kg - Nennweite: 200 mm - Breite: 345 mm - Höhe: 345 mm - Tiefe: 174 mm - Breite mit Verpackung: 415 mm - Höhe mit Verpackung: 415 mm - Tiefe mit Verpackung: 310 mm - Fördermitteltemperatur bei Nennstrom: 60 °C - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Verschlussklappe: ohneUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2Montageanleitung 3Montageanleitung 4

Endstück schnittkasch. zu BR/H/N/A 68x170mm Oberteil 80mm hfr in graphitschwarz.Endstück als Formteil zu Brüstungskanal.Unter nachfolgenden Links finden Sie weitere Informationen:Produktbild

Rahmen 3fach mit Dichtung wg Up IP44 polarweiß, glänzend.Abdeckrahmen mit Dichtung WG UP IP44 für senkrechte und waagerechte Montage. Für Verwendung von weißen Zentralstücken. Nur in Verbindung mit Dichtungsflansch verwenden. Unterputz-Installation, Feuchtraumprogramm, 3-fach. Material: Kunststoff, Thermoplast, bruchsicher, halogenfrei.

Wippe für Serienschalter und Doppeltaster paarig, Farbe: reinweiß Wippe wird zusammen mit Halteplatte für Rahmenbefestigung geliefert. Wippe und Halteplatte sind in Folie verpackt. Zur einheitlichen Beschriftung erhalten Sie eine Software und Beschriftungsbögen. Für Geräte ohne Schriftfeld stehen universelle Geräteschriftfelder zur Verfügung.

Steckdose 3-fach mit Wago Steck-/Klemmtechnik C-Profil in verkehrsweiß.Kanalsteckdose mit erhöhtem Berührungsschutz, vorverdrahtet, anreihbar durch 3-poliges Steckverbindersystem mit Schnellbefestigung für Geräteeinbausystem mit C-Profil. Leitungsanschluss über Steckklemmen 1,5 - 2,5 mm² oder über verpolungssicheres Steckverbindersystem.Unter nachfolgenden Links finden Sie weitere Informationen:Produktbild
