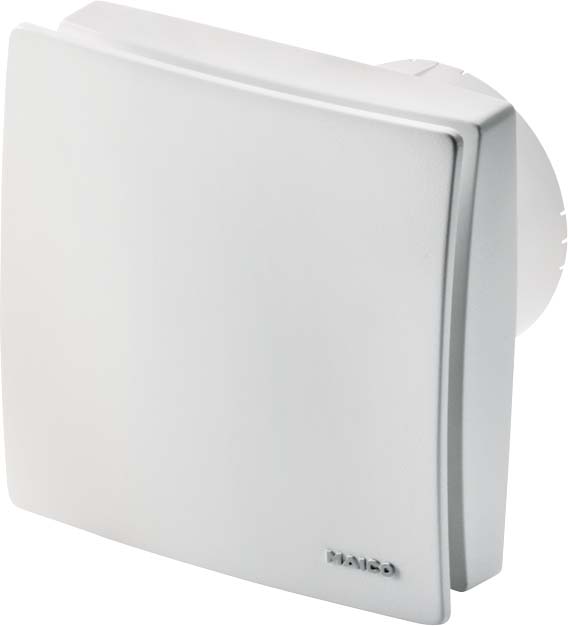

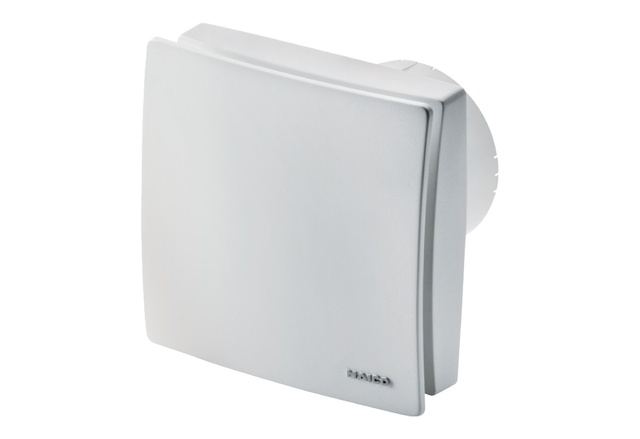

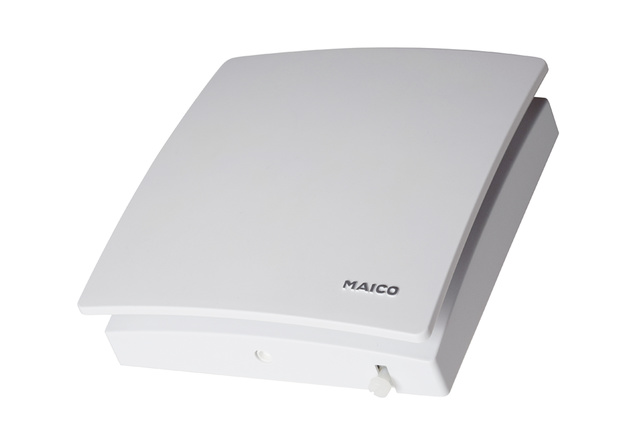

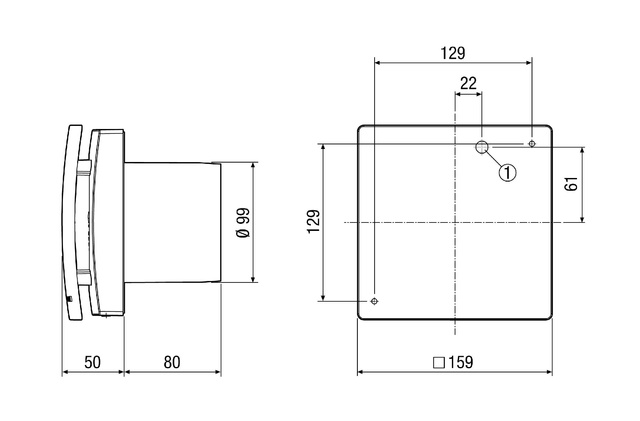

Maico Kleinraumventilator ECA 100 ipro H

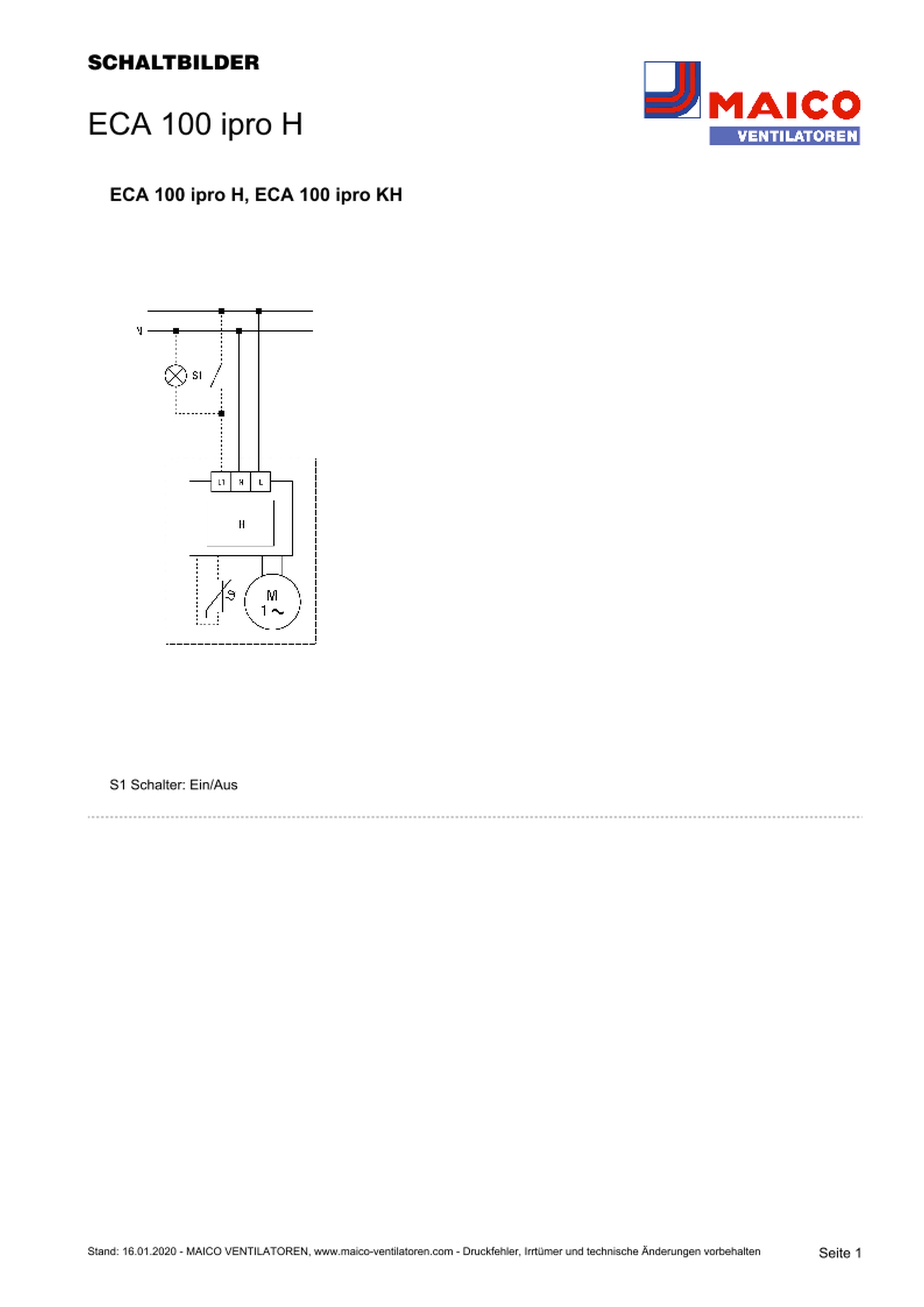

Standardausführung - Ein/Aus über Lichtschalter oder separaten Schalter. - Betrieb entweder in Stufe 1 oder Stufe 2. - Zweistufig bedienbar mittels handelsüblichen Doppelwechselschalter. - Drehzahlsteuerbar.Merkmale - Intelligent programmierter Kleinraumventilator für höchste Ansprüche. - 2 Leistungsstufen. - Verdeckte Ansaugung durch Designabdeckung. - Zur Entlüftung. - VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH. - VDE-Zeichen: ECA 100 RC/RCH. - Schutzart IP X5 für Sicherheit im Bad. - Schutzklasse II. - Für Dauerbetrieb geeignet. - Thermischer Überlastungsschutz. - Farbe verkehrsweiß ähnlich RAL 9016. - Gehäuse aus schlagfestem Kunststoff.Motor - Energiesparender, robuster Motor mit Kugellager, wartungsfrei. - Für Dauerbetrieb geeignet.Montagehinweise - Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar. - Wand- und Deckenmontage möglich. - Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle.Elektrischer Anschluss - Elektrischer Anschluss Unterputz.Sicherheitshinweise - Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. - Details siehe Planungshinweise.Artikel:ECA 100 ipro - Ausführung: Standardausführung - Fördervolumen: 78 m3/h / 92 m3/h - Drehzahl: 2100 1/min / 2500 1/min - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - SEC average: -10,69 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 6 W / 8 W - IMax: 0,06 A - Schutzart: IP X5 - Netzzuleitung: 3/5 x 1,5 mm2 - Einbauort: Decke / Wand - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,7 kg - Gewicht mit Verpackung: 0,85 kg - Klappe: keine - Nennweite: 100 mm - Breite: 159 mm - Höhe: 159 mm - Tiefe: 130 mm - Breite mit Verpackung: 165 mm - Höhe mit Verpackung: 165 mm - Tiefe mit Verpackung: 145 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 27 dB(A) / 32 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Schaltbild 3Montageanleitung 4Montageanleitung 5

Ausführung mit einstellbarer Einschaltverzögerung und Nachlaufzeit - Ein/Aus über Lichtschalter oder separaten Schalter. - Alle 4 Betriebsprogramme wählbar. - Reihenfolge der Leistungsstufen erfolgt je nach gewähltem Betriebsprogramm. - Einschaltverzögerung stufig über leicht zugängliche Taster einstellbar: 0/50/90/120 sek. - Nachlaufzeit stufig über leicht zugängliche Taster einstellbar: 0/8/17/25 min. - Eingestellte Zeit wird mittels LEDs während der Einstellung angezeigt. - Nicht drehzahlsteuerbar.Betriebsprogramme - Einstellbar über Jumper im Gerät. - Komfortprogramm (voreingestellt)   ;  Benutzer anwesend: Stufe 1   ;  Nachlaufzeit: Stufe 2 - Nachtprogramm   ;  Benutzer anwesend: Stufe 2   ;  Nachlaufzeit: Stufe 1 - Sparprogramm   ;  Benutzer anwesend: Stufe 1   ;  Nachlaufzeit: Stufe 1 - Powerprogramm   ;  Benutzer anwesend: Stufe 2   ;  Nachlaufzeit: Stufe 2Merkmale - Intelligent programmierter Kleinraumventilator für höchste Ansprüche. - 2 Leistungsstufen. - Verdeckte Ansaugung durch Designabdeckung. - Zur Entlüftung. - VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH. - VDE-Zeichen: ECA 100 RC/RCH. - Schutzart IP X5 für Sicherheit im Bad. - Schutzklasse II. - Für Dauerbetrieb geeignet. - Thermischer Überlastungsschutz. - Farbe verkehrsweiß ähnlich RAL 9016. - Gehäuse aus schlagfestem Kunststoff.Motor - Energiesparender, robuster Motor mit Kugellager, wartungsfrei. - Für Dauerbetrieb geeignet.Montagehinweise - Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar. - Wand- und Deckenmontage möglich. - Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle.Elektrischer Anschluss - Elektrischer Anschluss Unterputz.Sicherheitshinweise - Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. - Details siehe Planungshinweise.Artikel:ECA 100 ipro VZC - Ausführung: Einstellbare Einschaltverzögerung und Nachlaufzeit - Fördervolumen: 78 m3/h / 92 m3/h - Drehzahl: 2100 1/min / 2500 1/min - Drehzahlsteuerbar: nein - Reversierbarkeit: nein - SEC average: -10,52 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 6 W / 8 W - IMax: 0,06 A - Schutzart: IP X5 - Netzzuleitung: 5 / 1,5 mm2 - Einbauort: Decke / Wand - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,71 kg - Gewicht mit Verpackung: 0,86 kg - Klappe: keine - Nennweite: 100 mm - Breite: 159 mm - Höhe: 159 mm - Tiefe: 130 mm - Breite mit Verpackung: 165 mm - Höhe mit Verpackung: 165 mm - Tiefe mit Verpackung: 145 mm - Fördermitteltemperatur bei IMax: 40 °C - Nachlaufzeit: 0 min / 8 min / 17 min / 25 min - Einschaltverzögerung: 0 s / 50 s / 90 s / 120 s - Schalldruckpegel: 27 dB(A) / 32 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung 1Schaltbild 2Produktdatenblatt 3Montageanleitung 4Montageanleitung 5

Ausführung mit Lichtsteuerung - Barrierefreies Produkt, da automatisches Ein- / Ausschalten über Lichtsensor. - Alle 4 Betriebsprogramme wählbar. - Reihenfolge der Leistungsstufen erfolgt je nach gewähltem Betriebsprogramm. - Betrieb nur in dunklen Räumen möglich. - Die Lichtsteuerung schaltet den Ventilator ab einer Mindesthelligkeit im Raum ein, z.B. beim Einschalten einer Lampe. - Einschalthelligkeit (am Gerät) min. 30 Lux. - Ausschalthelligkeit (am Gerät) max. 1,7 Lux. - Installation eines Schalters entfällt. - Einschaltverzögerung stufig über leicht zugängliche Taster einstellbar: 0/50/90/120 sek. - Nachlaufzeit stufig über leicht zugängliche Taster einstellbar: 0/8/17/25 min. - Eingestellte Zeit wird mittels LEDs während der Einstellung angezeigt. - Nicht drehzahlsteuerbar.Betriebsprogramme - Einstellbar über Jumper im Gerät. - Komfortprogramm (voreingestellt)   ;  Benutzer anwesend: Stufe 1   ;  Nachlaufzeit: Stufe 2 - Nachtprogramm   ;  Benutzer anwesend: Stufe 2   ;  Nachlaufzeit: Stufe 1 - Sparprogramm   ;  Benutzer anwesend: Stufe 1   ;  Nachlaufzeit: Stufe 1 - Powerprogramm   ;  Benutzer anwesend: Stufe 2   ;  Nachlaufzeit: Stufe 2Merkmale - Intelligent programmierter Kleinraumventilator für höchste Ansprüche. - 2 Leistungsstufen. - Verdeckte Ansaugung durch Designabdeckung. - Zur Entlüftung. - VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH. - VDE-Zeichen: ECA 100 RC/RCH. - Schutzart IP X5 für Sicherheit im Bad. - Schutzklasse II. - Für Dauerbetrieb geeignet. - Thermischer Überlastungsschutz. - Farbe verkehrsweiß ähnlich RAL 9016. - Gehäuse aus schlagfestem Kunststoff.Motor - Energiesparender, robuster Motor mit Kugellager, wartungsfrei. - Für Dauerbetrieb geeignet.Montagehinweise - Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar. - Wand- und Deckenmontage möglich. - Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle.Elektrischer Anschluss - Elektrischer Anschluss Unterputz.Sicherheitshinweise - Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. - Details siehe Planungshinweise.Artikel:ECA 100 ipro F - Ausführung: Lichtsteuerung - Fördervolumen: 78 m3/h / 92 m3/h - Drehzahl: 2100 1/min / 2500 1/min - Drehzahlsteuerbar: nein - Reversierbarkeit: nein - SEC average: -24,18 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 6 W / 8 W - IMax: 0,06 A - Schutzart: IP X5 - Netzzuleitung: 3/5 x 1,5 mm2 - Einbauort: Decke / Wand - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,72 kg - Gewicht mit Verpackung: 0,87 kg - Klappe: keine - Nennweite: 100 mm - Breite: 159 mm - Höhe: 159 mm - Tiefe: 130 mm - Breite mit Verpackung: 165 mm - Höhe mit Verpackung: 165 mm - Tiefe mit Verpackung: 145 mm - Fördermitteltemperatur bei IMax: 40 °C - Nachlaufzeit: 0 min / 8 min / 17 min / 25 min - Einschaltverzögerung: 0 s / 50 s / 90 s / 120 s - Schalldruckpegel: 27 dB(A) / 32 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung 1Schaltbild 2Produktdatenblatt 3Montageanleitung 4Montageanleitung 5

Ausführung mit Bewegungsmelder - Barrierefreies Produkt, da automatisches Ein- / Ausschalten über Bewegungssensor. - Alle 4 Betriebsprogramme wählbar. - Reihenfolge der Leistungsstufen erfolgt je nach gewähltem Betriebsprogramm. - Betrieb ohne Schalter möglich, optional zusätzlich über separaten Schalter schaltbar. - Keine Einschaltverzögerung. - Nachlaufzeit stufig über leicht zugängliche Taster einstellbar: 0/8/17/25 min. - Eingestellte Zeit wird mittels LEDs während der Einstellung angezeigt. - Reichweite des Bewegungsmelders: 5 m. - Horizontaler Erfassungsbereich des Bewegungsmelders: 100°. - Vertikaler Erfassungsbereich des Bewegungsmelder: 82°. - Nicht drehzahlsteuerbar.Betriebsprogramme - Einstellbar über Jumper im Gerät. - Komfortprogramm (voreingestellt)   ;  Benutzer anwesend: Stufe 1   ;  Nachlaufzeit: Stufe 2 - Nachtprogramm   ;  Benutzer anwesend: Stufe 2   ;  Nachlaufzeit: Stufe 1 - Sparprogramm   ;  Benutzer anwesend: Stufe 1   ;  Nachlaufzeit: Stufe 1 - Powerprogramm   ;  Benutzer anwesend: Stufe 2   ;  Nachlaufzeit: Stufe 2Merkmale - Intelligent programmierter Kleinraumventilator für höchste Ansprüche. - 2 Leistungsstufen. - Verdeckte Ansaugung durch Designabdeckung. - Zur Entlüftung. - VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH. - VDE-Zeichen: ECA 100 RC/RCH. - Schutzart IP X5 für Sicherheit im Bad. - Schutzklasse II. - Für Dauerbetrieb geeignet. - Thermischer Überlastungsschutz. - Farbe verkehrsweiß ähnlich RAL 9016. - Gehäuse aus schlagfestem Kunststoff.Motor - Energiesparender, robuster Motor mit Kugellager, wartungsfrei. - Für Dauerbetrieb geeignet.Montagehinweise - Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar. - Wand- und Deckenmontage möglich. - Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle.Elektrischer Anschluss - Elektrischer Anschluss Unterputz.Sicherheitshinweise - Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. - Details siehe Planungshinweise.Artikel:ECA 100 ipro B - Ausführung: Bewegungsmelder - Fördervolumen: 78 m3/h / 92 m3/h - Drehzahl: 2100 1/min / 2500 1/min - Drehzahlsteuerbar: nein - Reversierbarkeit: nein - SEC average: -24,18 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 6 W / 8 W - IMax: 0,06 A - Schutzart: IP X5 - Netzzuleitung: 3/5 x 1,5 mm2 - Reichweite des Bewegungsmelders: 5 m - Horizontaler Erfassungsbereich des Bewegungsmelders: 100 ° - Vertikaler Erfassungsbereich des Bewegungsmelders: 82 ° - Einbauort: Decke / Wand - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,71 kg - Gewicht mit Verpackung: 0,86 kg - Klappe: keine - Nennweite: 100 mm - Breite: 159 mm - Höhe: 159 mm - Tiefe: 130 mm - Breite mit Verpackung: 165 mm - Höhe mit Verpackung: 165 mm - Tiefe mit Verpackung: 145 mm - Fördermitteltemperatur bei IMax: 40 °C - Nachlaufzeit: 0 min / 8 min / 17 min / 25 min - Schalldruckpegel: 27 dB(A) / 32 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Schaltbild 3Montageanleitung 4Montageanleitung 5

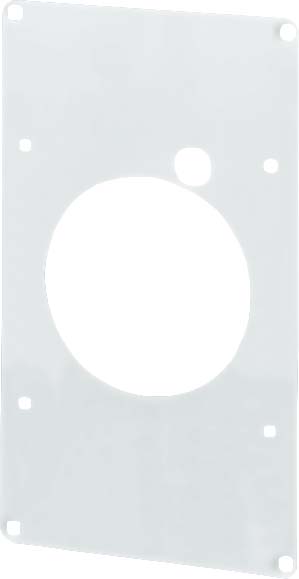

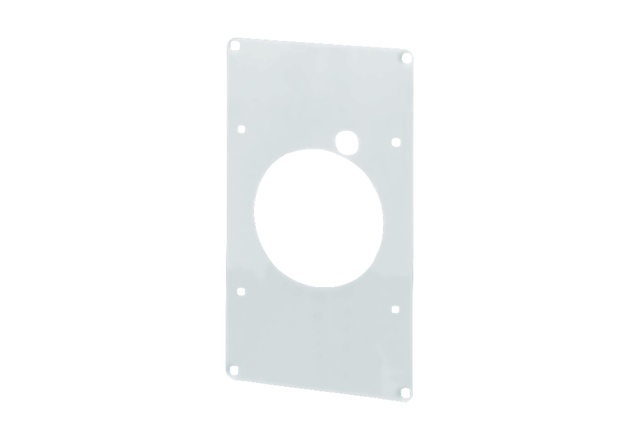

 - Montageplatte zum Einbau von MAICO-Kleinraumventilatoren in rechteckige Schachtöffnungen. - Anpassung an beliebiges Wanddekor (z. B. Tapete) möglich.Artikel:ZM 11 - Einbauort: Kanal - Einbauart: Aufputz - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,1 kg - Gewicht mit Verpackung: 0,1 kg - Geeignet für Nennweite: 100 mm - Breite: 160 mm - Höhe: 275 mm - Tiefe: 3 mm - Breite mit Verpackung: 160 mm - Höhe mit Verpackung: 275 mm - Tiefe mit Verpackung: 3 mm

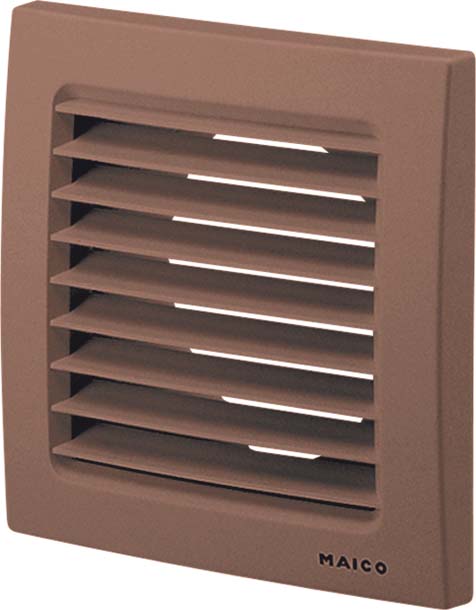

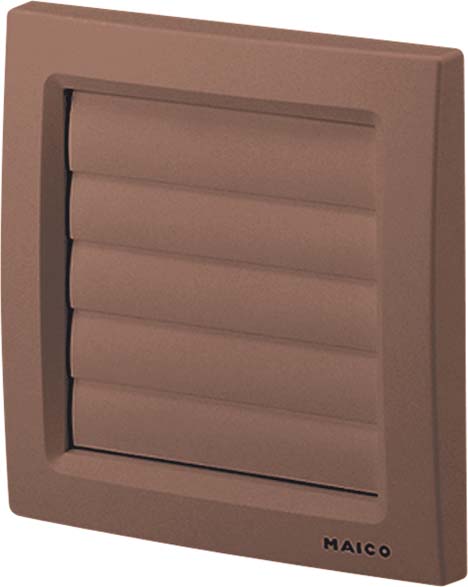

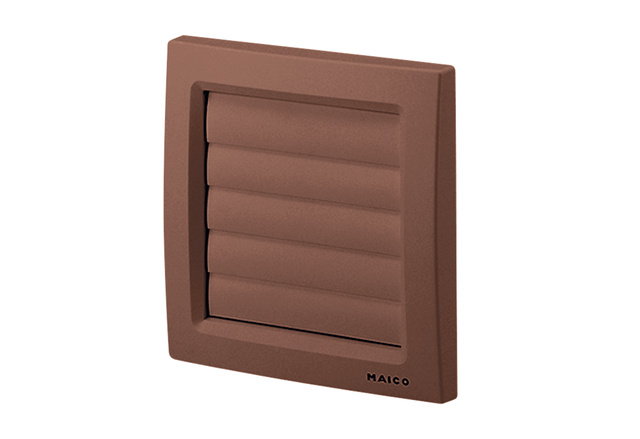

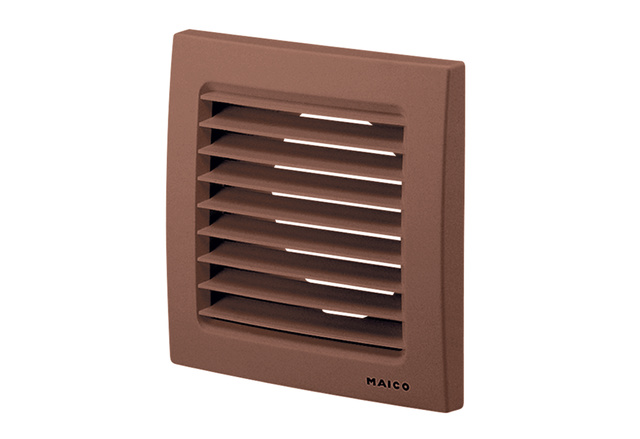

 - Selbsttätige Verschlussklappen zur Entlüftung. - Außenwandanschluss bei Verwendung der Wandhülse WH. - Mit verdeckten Schraubenlöchern. - Dichtband im Lieferumfang enthalten. - Zubehör: Fliegengitter FG einsetzbar.Artikel:AP 100 B - Luftrichtung: Entlüftung - Druckverlust: 10 Pa - Einbauort: Wand - Material: Kunststoff, witterungs-, UV-beständig - Farbe: kastanienbraun, ähnlich RAL 8015 - Gewicht: 0,11 kg - Gewicht mit Verpackung: 0,35 kg - Klappenart: selbstt. öffnend/schließend - Geeignet für Nennweite: 100 mm - Breite: 150 mm - Höhe: 150 mm - Tiefe: 50 mm - Breite mit Verpackung: 153 mm - Höhe mit Verpackung: 153 mm - Tiefe mit Verpackung: 52 mm - Umgebungstemperatur: 60 °C - Mit Einbaurahmen: nein

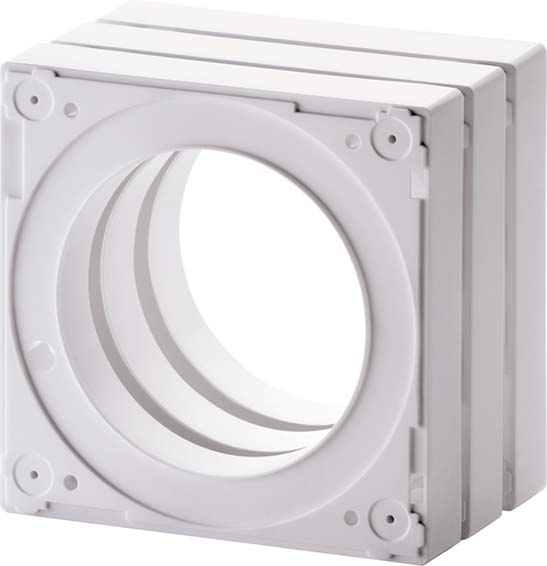

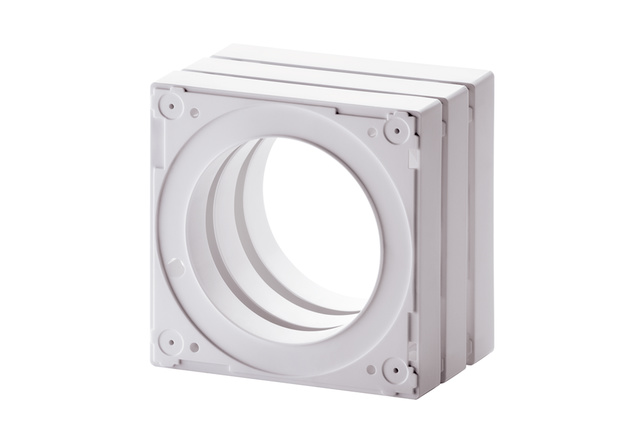

 - Distanzrahmen für den Anschluss von Kleinraumventilatoren der Gruppe ECA 100 ipro. - Verwendung eines Rahmens macht die Kabelverlegung Aufputz bei ECA 100 ipro... Geräten möglich. - Durch die Verwendung des ECA-DR lässt sich der Kleinraumventilator ohne Überstand auch in Flachkanal-Winkelstücke einbauen. - Nicht an Fenstern oder Verbundgläsern montieren. - Lieferumfang: Abstandshalter mit 3 Distanzrahmen, 4 Holzschrauben 100 mm, 4 Dübel, 3 Schrauben zur Ventilatorbefestigung und Montageanleitung.Artikel:ECA-DR - Einbauort: Wand / Decke - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,34 kg - Gewicht mit Verpackung: 0,53 kg - Breite: 153 mm - Höhe: 153 mm - Tiefe: 75 mm - Breite mit Verpackung: 158 mm - Höhe mit Verpackung: 158 mm - Tiefe mit Verpackung: 122 mm

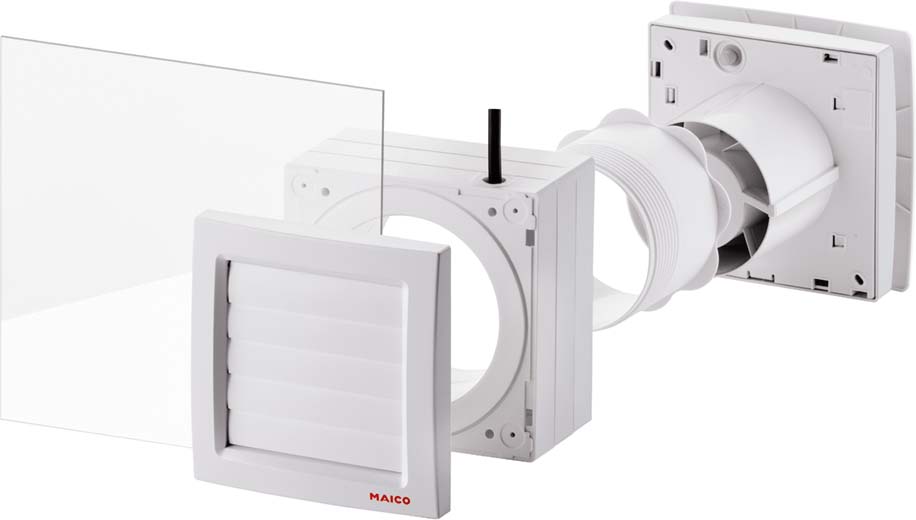

Merkmale - Für den Einbau von Kleinraumventilatoren der Gruppe ECA 100 ipro in Fenster und dünne Wände. - Farbe verkehrsweiß ähnlich RAL 9016. - Gehäuse aus schlagfestem Kunststoff. - Lieferumfang: Außenklappe AP bzw. Außengitter SG, 3 x Distanzrahmen, 2 x Dichtungsringe, Gewindestutzen, 2 x Schrauben zur Ventilatorbefestigung, Zugentlastungsbügel mit 2 x Schrauben, Leitungstülle, Montageanleitung.Montagehinweise - Einfache Montage im Fensterausschnitt durch ineinander verschraubbaren Adapter und Gewindstutzen. - Scheibendicke mindestens 3 mm, Scheibenabstand bis 75 mm. - Scheibenausschnitt 115 bis 120 mm. - Nicht für den Einbau in aufklappbare Doppelfenster geeignet.Elektrischer Anschluss - An der Klemmleiste im Gehäuse des ECA 100 ipro...Artikel:FE 100/1 AP - Einbauort: Fenster / dünne Wand - Einbaulage: waagerecht - Material: Kunststoff, schlagfest - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,4 kg - Gewicht mit Verpackung: 0,48 kg - Breite: 150 mm - Höhe: 150 mm - Tiefe: 103 mm - Breite mit Verpackung: 157 mm - Höhe mit Verpackung: 157 mm - Tiefe mit Verpackung: 123 mmUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Montageanleitung 3

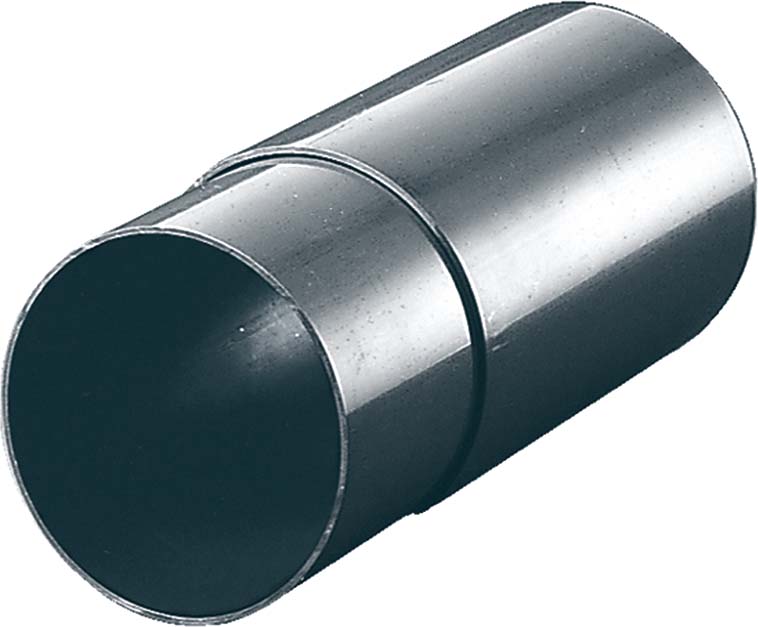

 - Wandhülse für Wand- und Deckenmontage. - Länge variabel.Artikel:WH 100 - Einbauort: Wand / Decke - Material: Kunststoff - Gewicht: 0,6 kg - Gewicht mit Verpackung: 0,6 kg - Geeignet für Nennweite: 100 mm - Breite: 114 mm - Höhe: 114 mm - Tiefe: 500 mm - Breite mit Verpackung: 114 mm - Höhe mit Verpackung: 114 mm - Tiefe mit Verpackung: 500 mm - Erforderliche Kernbohrung: mind. 115 mm

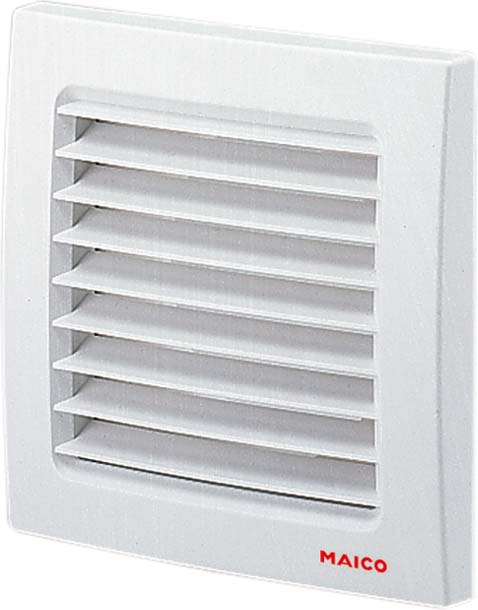

 - Außengitter zur Be- und Entlüftung. - Außenwandanschluss bei Verwendung der Wandhülse WH. - Mit verdeckten Schraubenlöchern. - Dichtband im Lieferumfang enthalten. - Zubehör: Fliegengitter FG einsetzbar. - SG 100 / SG 100 B: Luftfilter nachrüstbar ZRF. - SG 120: Luftfilter nachrüstbar SF 120.Artikel:SG 100 - Luftrichtung: Be- und Entlüftung - Einbau: außen - Einbauort: Wand - Einbauart: Aufputz - Material: Kunststoff, witterungs-, UV-beständig - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,1 kg - Gewicht mit Verpackung: 0,13 kg - Geeignet für Nennweite: 100 mm - Breite: 150 mm - Höhe: 150 mm - Tiefe: 51,5 mm - Breite mit Verpackung: 151 mm - Höhe mit Verpackung: 151 mm - Tiefe mit Verpackung: 55 mm - Umgebungstemperatur: 60 °C - Mit Maschendraht: nein - Mit Insektenschutzgitter: nein - Mit Überdruckklappe, ansaugend: nein - Mit Überdruckklappe, ausblasend: nein - Mit gegenrotierendem Klappenventil: nein - Mit gleichrotierender Klappenventil: nein - Mit Einbaurahmen: nein - Abschließbar: nein - Motorgesteuert: nein

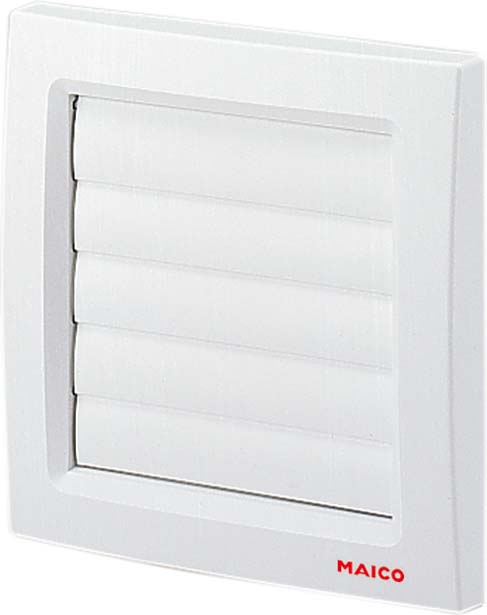

 - Selbsttätige Verschlussklappen zur Entlüftung. - Außenwandanschluss bei Verwendung der Wandhülse WH. - Mit verdeckten Schraubenlöchern. - Dichtband im Lieferumfang enthalten. - Zubehör: Fliegengitter FG einsetzbar.Artikel:AP 100 - Luftrichtung: Entlüftung - Druckverlust: 10 Pa - Einbauort: Wand - Material: Kunststoff, witterungs-, UV-beständig - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,11 kg - Gewicht mit Verpackung: 0,12 kg - Klappenart: selbstt. öffnend/schließend - Geeignet für Nennweite: 100 mm - Breite: 150 mm - Höhe: 150 mm - Tiefe: 50 mm - Breite mit Verpackung: 151 mm - Höhe mit Verpackung: 151 mm - Tiefe mit Verpackung: 51 mm - Umgebungstemperatur: 60 °C - Mit Einbaurahmen: nein
