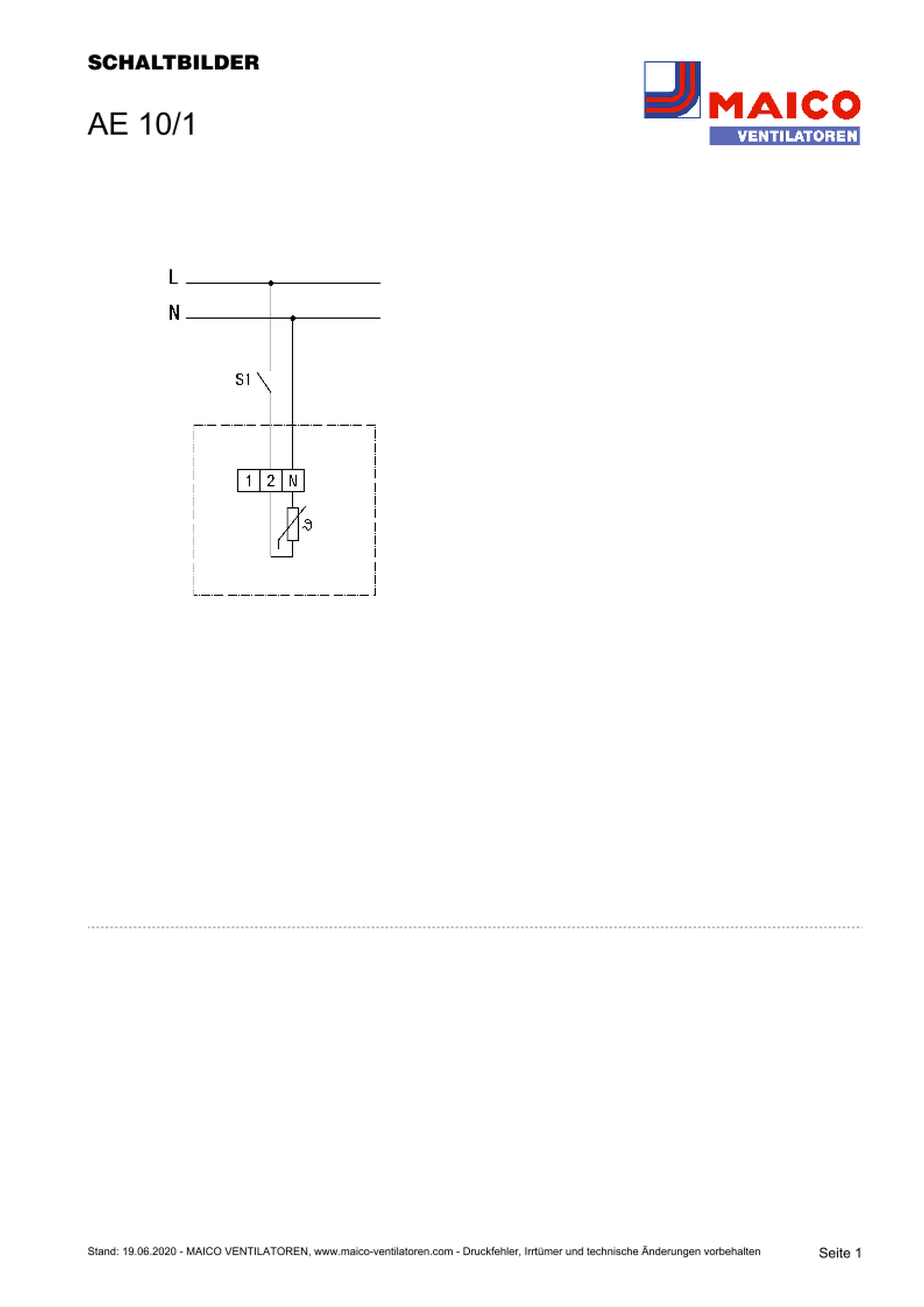

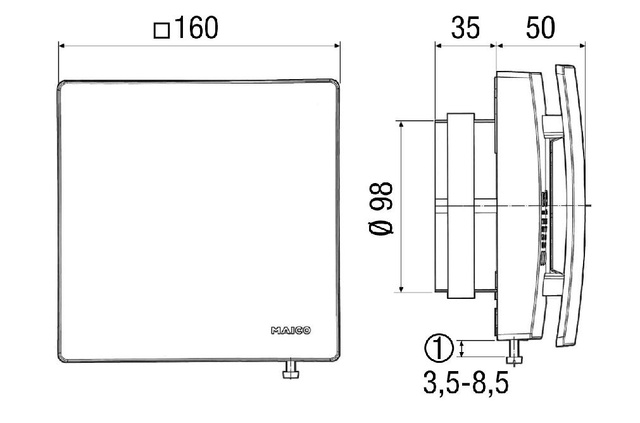

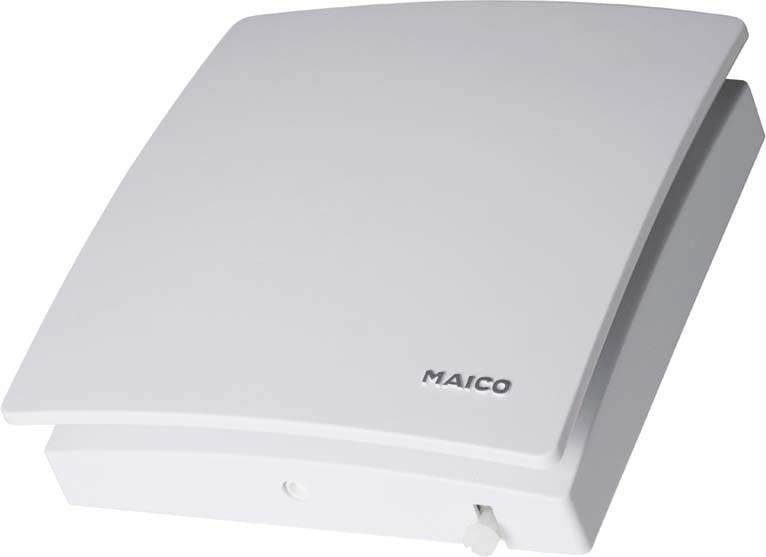

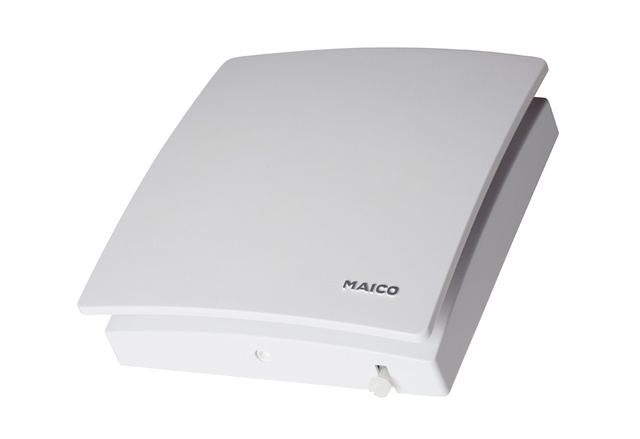

Maico Innenverschluss AE 10/1

Ausführung: Einsatzbereich bis ca. 30 m2 pro Ventilator. Vielfältige Erweiterbarkeit des Systems: Anschluss eines Zuluftventilators (z.B. ECA 11 E) möglich um den Luftaustausch zu erhöhen. Vollautomatische, intelligente Kellerentfeuchtung für höchste Ansprüche. Permanenter Abgleich der absoluten Feuchte im Innen- und Außenbereich: Ventilator lüftet eigenständig, wenn die absolute Feuchte im Raum größer ist als außen. Keine Wartung und manuelle Steuerung nötig: 1x installieren und das System arbeitet automatisch. Weitere Ventilatoren ohne eigene Taupunktsteuerung sind bis max. 600 mA direkt an die AKE anschließbar und profitieren von der Intelligenz. Ventilatoren > 600 mA lassen sich mit einem zwischengeschalteten Relais oder Schütz anschließen und so auch größere bzw. mehrere Räume über die AKE entfeuchten. Verdeckte Ansaugung durch Designabdeckung. Barrierefreies Produkt, da automatisches Ein-/ Ausschalten ohne zusätzliche Schalter. Ventilator überwacht die Raumfeuchte. Frostschutzfunktion: Abschalten des Systems bei Innentemperaturen unter 5 °C. Trockenschutzfunktion: Abschalten des Systems bei einer relativen Feuchte kleiner 30 %. Zusätzlicher manueller Betrieb für 20 min. kann über Taster ein- und auch wieder ausgeschaltet werden. Keine zusätzliche Installation vom Schalter zum Gerät notwendig. Zusätzlicher manueller Betrieb mit Schalter möglich. Status- und Funktionsanzeige durch LEDs. Lieferumfang: Ventilator, Außenverschlussklappe, Sensoren, 1 m Verbindungskabel, Farbe verkehrsweiß, ähnlich RAL 9016. Gehäuse aus schlagfestem Kunststoff. Thermischer Überlastungsschutz. Schutzklasse II. Frostschutz: Um ein Auskühlen des Raumes zu vermeiden, besitzt der AKE eine Frostschutzfunktion. Hierbei schaltet sich der Ventilator bei Innentemperaturen von weniger als 5 °C automatisch ab. Trockenschutz: Um ein Austrocknen des Raumes zu vermeiden, besitzt der AKE eine Trockenschutzfunktion. Hierbei schaltet sich der Ventilator bei einer relativen Raumfeuchte von kleiner 30 % automatisch ab. Motor: Energiesparender, robuster Motor mit Kugellager, wartungsfrei. Für Dauerbetrieb geeignet. Montagehinweis: Einfache Installation: AKE 100: Kernlochbohrung 105 mm, bzw. 120 mm bei Einbau mit Zubehör Wandhülse WH 100. AKE 150: Kernlochbohrung 155 mm, bzw. 170 mm bei Einbau mit Wandhülse WH 150. Wand- und Deckenmontage möglich. Elektrischer Anschluss: Elektrischer Anschluss wahlweise Auf- oder Unterputz. Aufputzinstallation bei AKE 100 mit Zubehör Distanzrahmen ECA-DR.Artikel: AKE 100, Fördervolumen: 92 m3/h, Drehzahl: 2500 1/min, Drehzahlsteuerbar: nein, Reversierbarkeit: nein, SEC average: -24,18 kWh/(m2*a), Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 8 W, Stand-By-Leistungsaufnahme: 2 W, IMax: 0,06 A, Schutzart: IP X4, Netzzuleitung: 5 / 1,5 mm2, Einbauort: Wand, Einbauart: Aufputz, Einbaulage: beliebig, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 0,85 kg, Gewicht mit Verpackung: 1,13 kg, Klappe: keine, Nennweite: 100 mm, Kabellänge: 1 m, Breite: 159 mm, Höhe: 159 mm, Tiefe: 130 mm, Breite mit Verpackung: 225 mm, Höhe mit Verpackung: 225 mm, Tiefe mit Verpackung: 200 mm, Wandstärke: max. 0,85 m (falls 1m Kabellänge nicht aussreichend, bitte das Sensorkabel 6m mitbestellen), Fördermitteltemperatur bei IMax: 40 °C, Schalldruckpegel: 32 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattProduktdatenblattSchaltbild

Ausführung Feuchtesteuerung mit einstellbarem Nachlauf: Barrierefreies Produkt, da automatisches Ein- / Ausschalten. Einschaltfeuchte einstellbar von ca. 50 % relative Feuchte bis ca. 90 % relative Feuchte. Mit einem zusätzlichen Schalter kann manuell geschaltet werden, Ventilator läuft dann die eingestellte Nachlaufzeit nach. Nachlauf einstellbar von ca. 0,5 min bis ca. 18 min. Die Feuchtesteuerung hat Vorrang. Nicht drehzahlsteuerbar. Besonders leise dank innovativem Piano-Laufrad. Abdeckung ohne Werkzeug zur Reinigung abnehmbar. Kompatibel zu ECA 100 ipro und ECA Vorgängermodellen DN 100, gleiche Position Schraubenlöcher und Kabeleinführung. Mit VDE-Zeichen. Schutzart IP X4 für Sicherheit im Bad. Schutzklasse II. Integrierte Rückschlagklappe federlos, langlebig und stabil. Farbe verkehrsweiß ähnlich RAL 9016. Passend für Rohr DN 100. Gehäuse aus schlagfestem Kunststoff. Thermischer Überlastungsschutz. Motor: Robuster Motor mit Kugellager, wartungsfrei. Für Dauerbetrieb geeignet. Montagehinweise: Einfachste Montage, da Abdeckung ohne Werkzeug abnehmbar. Wand- und Deckenmontage möglich, bei Deckenmontage Bohrung in Abdeckung notwendig. Elektrischer Anschluss: Elektrischer Anschluss Unterputz. Sicherheitshinweise: Alle ECA piano-Geräte im Schutzbereich 2 gemäß DIN VDE 0100-701 einsetzbar. Details siehe Planungshinweise.Artikel: ECA piano H, Ausführung: Feuchtesteuerung mit einstellbarem Nachlauf, Fördervolumen: 80 m3/h, Drehzahl: 2400 1/min, Drehzahlsteuerbar: nein, Reversierbarkeit: nein, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz / 60 Hz, Nennleistung: 8 W, IMax: 0,06 A, Schutzart: IP X4, Netzzuleitung: 3/5 x 1,5 mm2, Einbauort: Wand / Decke, Einbauart: Aufputz, Einbaulage: beliebig, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 0,5 kg, Gewicht mit Verpackung: 0,63 kg, Nennweite: 100 mm, Breite: 151 mm, Höhe: 151 mm, Tiefe: 104 mm, Breite mit Verpackung: 160 mm, Höhe mit Verpackung: 160 mm, Tiefe mit Verpackung: 130 mm, Fördermitteltemperatur bei IMax: 40 °C, Nachlaufzeit: 0,5 min - 18 min - Nachlaufzeit bei Verwendung eines optionalen Schalters (z.B. Lichtschalter) verfügbar, Schalldruckpegel: 26 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattSchaltbild

Ausführung mit automatischer Feuchtesteuerung: Barrierefreies Produkt, da automatisches Ein- / Ausschalten über Feuchtesensor. Keine Einstellung der Einschaltfeuchte notwendig. Ventilator überwacht die Raumfeuchte. Entlüftet automatisch je nach Raumfeuchte in Stufe 1 oder Stufe 2. Betrieb ohne Schalter möglich, optional zusätzlich über separaten Schalter schaltbar. Einschaltverzögerung stufig über leicht zugängliche Taster einstellbar (nur bei Steuerung über Schalter): 0/50/90/120 sek. Nachlaufzeit stufig über leicht zugängliche Taster einstellbar: 8/17/25 min. Nachlaufzeit 0 min nur einstellbar bei Steuerung über separaten Schalter. Eingestellte Zeit wird mittels LEDs während der Einstellung angezeigt. Nicht drehzahlsteuerbar. Betriebsprogramme, Einstellbar über Jumper im Gerät. Komfortprogramm (voreingestellt), Benutzer anwesend: Stufe 1, Nachlaufzeit: Stufe 2, Nachtprogramm, Benutzer anwesend: Stufe 2, Nachlaufzeit: Stufe 1, Sparprogramm, Benutzer anwesend: Stufe 1, Nachlaufzeit: Stufe 1, Powerprogramm, Benutzer anwesend: Stufe 2, Nachlaufzeit: Stufe 2, Intelligent programmierter Kleinraumventilator für höchste Ansprüche. 2 Leistungsstufen. Verdeckte Ansaugung durch Designabdeckung. Zur Entlüftung. VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH. VDE-Zeichen: ECA 100 RC/RCH. Schutzart IP X5 für Sicherheit im Bad. Schutzklasse II. Für Dauerbetrieb geeignet. Thermischer Überlastungsschutz. Farbe verkehrsweiß ähnlich RAL 9016. Gehäuse aus schlagfestem Kunststoff. Motor: Energiesparender, robuster Motor mit Kugellager, wartungsfrei. Für Dauerbetrieb geeignet. Montagehinweise: Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar. Wand- und Deckenmontage möglich. Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle. Elektrischer Anschluss: Elektrischer Anschluss Unterputz. Sicherheitshinweise: Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. Details siehe Planungshinweise.Artikel: ECA 100 ipro H, Ausführung: Feuchtesteuerung, Fördervolumen: 78 m3/h / 92 m3/h, Drehzahl: 2100 1/min / 2500 1/min, Drehzahlsteuerbar: nein, Reversierbarkeit: nein, SEC average: -24,18 kWh/(m2*a), Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 6 W / 8 W, IMax: 0,06 A, Schutzart: IP X5, Netzzuleitung: 3/5 x 1,5 mm2, Einbauort: Decke / Wand, Einbauart: Aufputz, Einbaulage: beliebig, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 0,71 kg, Gewicht mit Verpackung: 0,86 kg, Klappe: keine, Nennweite: 100 mm, Breite: 159 mm, Höhe: 159 mm, Tiefe: 130 mm, Breite mit Verpackung: 165 mm, Höhe mit Verpackung: 165 mm, Tiefe mit Verpackung: 145 mm, Fördermitteltemperatur bei IMax: 40 °C, Nachlaufzeit: 8 min / 17 min / 25 min / Nachlaufzeit 0 min. bei Verwendung eines optionalen Schalters (z.B. Lichtschalter) verfügbar, Einschaltverzögerung: 0 s / 50 s / 90 s / 120 s, Schalldruckpegel: 27 dB(A) / 32 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattSchaltbild

Ausführung mit einstellbarer Nachlaufzeit: Ein/Aus über Lichtschalter oder separaten Schalter. Nachlaufzeit einstellbar von ca. 3 min bis ca. 25 min. Nicht drehzahlsteuerbar. Besonders leise dank innovativem Piano-Laufrad. Abdeckung ohne Werkzeug zur Reinigung abnehmbar. Kompatibel zu ECA 100 ipro und ECA Vorgängermodellen DN 100, gleiche Position Schraubenlöcher und Kabeleinführung. Mit VDE-Zeichen. Schutzart IP X4 für Sicherheit im Bad. Schutzklasse II. Integrierte Rückschlagklappe federlos, langlebig und stabil. Farbe verkehrsweiß ähnlich RAL 9016. Passend für Rohr DN 100. Gehäuse aus schlagfestem Kunststoff. Thermischer Überlastungsschutz. Motor: Robuster Motor mit Kugellager, wartungsfrei. Für Dauerbetrieb geeignet. Montagehinweise: Einfachste Montage, da Abdeckung ohne Werkzeug abnehmbar. Wand- und Deckenmontage möglich, bei Deckenmontage Bohrung in Abdeckung notwendig. Elektrischer Anschluss: Elektrischer Anschluss Unterputz. Sicherheitshinweise: Alle ECA piano-Geräte im Schutzbereich 2 gemäß DIN VDE 0100-701 einsetzbar. Details siehe Planungshinweise.Artikel: ECA piano TC, Ausführung: Einstellbarer Nachlauf, Fördervolumen: 80 m3/h, Drehzahl: 2400 1/min, Drehzahlsteuerbar: nein, Reversierbarkeit: nein, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz / 60 Hz, Nennleistung: 8 W, IMax: 0,06 A, Schutzart: IP X4, Netzzuleitung: 5 / 1,5 mm2, Einbauort: Wand / Decke, Einbauart: Aufputz, Einbaulage: beliebig, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 0,49 kg, Gewicht mit Verpackung: 0,62 kg, Nennweite: 100 mm, Breite: 151 mm, Höhe: 151 mm, Tiefe: 104 mm, Breite mit Verpackung: 160 mm, Höhe mit Verpackung: 160 mm, Tiefe mit Verpackung: 130 mm, Fördermitteltemperatur bei IMax: 40 °C, Nachlaufzeit: 3 min - 25 min, Schalldruckpegel: 26 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattProduktdatenblattSchaltbild

Ausführung mit automatischer Feuchtesteuerung: Barrierefreies Produkt, da automatisches Ein- / Ausschalten über Feuchtesensor. Keine Einstellung der Einschaltfeuchte notwendig. Ventilator überwacht die Raumfeuchte. Entlüftet automatisch je nach Raumfeuchte in Stufe 1 und Stufe 2. Betrieb ohne Schalter möglich, optional zusätzlich über separaten Schalter schaltbar. Einschaltverzögerung stufig über leicht zugängliche Taster einstellbar (nur bei Steuerung über Schalter): 0/50/90/120 sek. Nachlaufzeit stufig über leicht zugängliche Taster einstellbar: 8/17/25 min. Nachlaufzeit 0 min nur einstellbar für Steuerung über separaten Schalter. Eingestellte Zeit wird mittels LEDs während der Einstellung angezeigt. Verdeckte Ansaugung, mit elektrisch betätigtem Innenverschluss. Nicht drehzahlsteuerbar. Betriebsprogramme, Einstellbar über Jumper im Gerät. Komfortprogramm (voreingestellt), Benutzer anwesend: Stufe 1, Nachlaufzeit: Stufe 2, Nachtprogramm, Benutzer anwesend: Stufe 2, Nachlaufzeit: Stufe 1, Sparprogramm, Benutzer anwesend: Stufe 1, Nachlaufzeit: Stufe 1, Powerprogramm, Benutzer anwesend: Stufe 2, Nachlaufzeit: Stufe 2, Intelligent programmierter Kleinraumventilator für höchste Ansprüche. 2 Leistungsstufen. Verdeckte Ansaugung durch Designabdeckung. Zur Entlüftung. VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH. VDE-Zeichen: ECA 100 RC/RCH. Schutzart IP X5 für Sicherheit im Bad. Schutzklasse II. Für Dauerbetrieb geeignet. Thermischer Überlastungsschutz. Farbe verkehrsweiß ähnlich RAL 9016. Gehäuse aus schlagfestem Kunststoff. Motor: Energiesparender, robuster Motor mit Kugellager, wartungsfrei. Für Dauerbetrieb geeignet. Montagehinweise: Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar. Wand- und Deckenmontage möglich. Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle. Elektrischer Anschluss: Elektrischer Anschluss Unterputz. Sicherheitshinweise: Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. Details siehe Planungshinweise.Artikel: ECA 100 ipro KH, Ausführung: Feuchtesteuerung, Fördervolumen: 78 m3/h / 92 m3/h, Drehzahl: 2100 1/min / 2500 1/min, Drehzahlsteuerbar: nein, Reversierbarkeit: nein, SEC average: -22,55 kWh/(m2*a), Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 10 W / 13 W, IMax: 0,08 A, Schutzart: IP X5, Netzzuleitung: 3/5 x 1,5 mm2, Einbauort: Decke / Wand, Einbauart: Aufputz, Einbaulage: beliebig, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 0,74 kg, Gewicht mit Verpackung: 0,89 kg, Klappe: integriert, Klappenart: elektrisch, Nennweite: 100 mm, Breite: 159 mm, Höhe: 159 mm, Tiefe: 130 mm, Breite mit Verpackung: 165 mm, Höhe mit Verpackung: 165 mm, Tiefe mit Verpackung: 145 mm, Fördermitteltemperatur bei IMax: 40 °C, Nachlaufzeit: 8 min / 17 min / 25 min / Nachlaufzeit 0 min. bei Verwendung eines optionalen Schalters (z.B. Lichtschalter) verfügbar, Einschaltverzögerung: 0 s / 50 s / 90 s / 120 s / Einschaltverzögerung bei Verwendung eines optionalen Schalters (z.B. Lichtschalter) verfügbar, Schalldruckpegel: 27 dB(A) / 32 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattProduktdatenblattSchaltbild

Ausführung mit einstellbarer Einschaltverzögerung und Nachlaufzeit: Ein/Aus über Lichtschalter oder separaten Schalter. Alle 4 Betriebsprogramme wählbar. Reihenfolge der Leistungsstufen erfolgt je nach gewähltem Betriebsprogramm. Einschaltverzögerung stufig über leicht zugängliche Taster einstellbar: 0/50/90/120 sek. Nachlaufzeit stufig über leicht zugängliche Taster einstellbar: 0/8/17/25 min. Eingestellte Zeit wird mittels LEDs während der Einstellung angezeigt. Nicht drehzahlsteuerbar. Betriebsprogramme, Einstellbar über Jumper im Gerät. Komfortprogramm (voreingestellt), Benutzer anwesend: Stufe 1, Nachlaufzeit: Stufe 2, Nachtprogramm, Benutzer anwesend: Stufe 2, Nachlaufzeit: Stufe 1, Sparprogramm, Benutzer anwesend: Stufe 1, Nachlaufzeit: Stufe 1, Powerprogramm, Benutzer anwesend: Stufe 2, Nachlaufzeit: Stufe 2, Intelligent programmierter Kleinraumventilator für höchste Ansprüche. 2 Leistungsstufen. Verdeckte Ansaugung durch Designabdeckung. Zur Entlüftung. VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH. VDE-Zeichen: ECA 100 RC/RCH. Schutzart IP X5 für Sicherheit im Bad. Schutzklasse II. Für Dauerbetrieb geeignet. Thermischer Überlastungsschutz. Farbe verkehrsweiß ähnlich RAL 9016. Gehäuse aus schlagfestem Kunststoff. Motor: Energiesparender, robuster Motor mit Kugellager, wartungsfrei. Für Dauerbetrieb geeignet. Montagehinweise: Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar. Wand- und Deckenmontage möglich. Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle. Elektrischer Anschluss: Elektrischer Anschluss Unterputz. Sicherheitshinweise: Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. Details siehe Planungshinweise.Artikel: ECA 100 ipro VZC, Ausführung: Einstellbare Einschaltverzögerung und Nachlaufzeit, Fördervolumen: 78 m3/h / 92 m3/h, Drehzahl: 2100 1/min / 2500 1/min, Drehzahlsteuerbar: nein, Reversierbarkeit: nein, SEC average: -10,52 kWh/(m2*a), Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 6 W / 8 W, IMax: 0,06 A, Schutzart: IP X5, Netzzuleitung: 5 / 1,5 mm2, Einbauort: Decke / Wand, Einbauart: Aufputz, Einbaulage: beliebig, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 0,71 kg, Gewicht mit Verpackung: 0,86 kg, Klappe: keine, Nennweite: 100 mm, Breite: 159 mm, Höhe: 159 mm, Tiefe: 130 mm, Breite mit Verpackung: 165 mm, Höhe mit Verpackung: 165 mm, Tiefe mit Verpackung: 145 mm, Fördermitteltemperatur bei IMax: 40 °C, Nachlaufzeit: 0 min / 8 min / 17 min / 25 min, Einschaltverzögerung: 0 s / 50 s / 90 s / 120 s, Schalldruckpegel: 27 dB(A) / 32 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattProduktdatenblattSchaltbild

Ausführung mit Lichtsteuerung: Barrierefreies Produkt, da automatisches Ein- / Ausschalten über Lichtsensor. Alle 4 Betriebsprogramme wählbar. Reihenfolge der Leistungsstufen erfolgt je nach gewähltem Betriebsprogramm. Betrieb nur in dunklen Räumen möglich. Die Lichtsteuerung schaltet den Ventilator ab einer Mindesthelligkeit im Raum ein, z.B. beim Einschalten einer Lampe. Einschalthelligkeit (am Gerät) min. 30 Lux. Ausschalthelligkeit (am Gerät) max. 1,7 Lux. Installation eines Schalters entfällt. Einschaltverzögerung stufig über leicht zugängliche Taster einstellbar: 0/50/90/120 sek. Nachlaufzeit stufig über leicht zugängliche Taster einstellbar: 0/8/17/25 min. Eingestellte Zeit wird mittels LEDs während der Einstellung angezeigt. Verdeckte Ansaugung, mit elektrisch betätigtem Innenverschluss. Nicht drehzahlsteuerbar. Betriebsprogramme, Einstellbar über Jumper im Gerät. Komfortprogramm (voreingestellt), Benutzer anwesend: Stufe 1, Nachlaufzeit: Stufe 2, Nachtprogramm, Benutzer anwesend: Stufe 2, Nachlaufzeit: Stufe 1, Sparprogramm, Benutzer anwesend: Stufe 1, Nachlaufzeit: Stufe 1, Powerprogramm, Benutzer anwesend: Stufe 2, Nachlaufzeit: Stufe 2, Intelligent programmierter Kleinraumventilator für höchste Ansprüche. 2 Leistungsstufen. Verdeckte Ansaugung durch Designabdeckung. Zur Entlüftung. VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH. VDE-Zeichen: ECA 100 RC/RCH. Schutzart IP X5 für Sicherheit im Bad. Schutzklasse II. Für Dauerbetrieb geeignet. Thermischer Überlastungsschutz. Farbe verkehrsweiß ähnlich RAL 9016. Gehäuse aus schlagfestem Kunststoff. Motor: Energiesparender, robuster Motor mit Kugellager, wartungsfrei. Für Dauerbetrieb geeignet. Montagehinweise: Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar. Wand- und Deckenmontage möglich. Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle. Elektrischer Anschluss: Elektrischer Anschluss Unterputz. Sicherheitshinweise: Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. Details siehe Planungshinweise.Artikel: ECA 100 ipro KF, Ausführung: Lichtsteuerung, Fördervolumen: 78 m3/h / 92 m3/h, Drehzahl: 2100 1/min / 2500 1/min, Drehzahlsteuerbar: nein, Reversierbarkeit: nein, SEC average: -22,55 kWh/(m2*a), Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 10 W / 13 W, IMax: 0,08 A, Schutzart: IP X5, Netzzuleitung: 3/5 x 1,5 mm2, Einbauort: Decke / Wand, Einbauart: Aufputz, Einbaulage: beliebig, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 0,74 kg, Gewicht mit Verpackung: 0,89 kg, Klappe: integriert, Klappenart: elektrisch, Nennweite: 100 mm, Breite: 159 mm, Höhe: 159 mm, Tiefe: 130 mm, Breite mit Verpackung: 165 mm, Höhe mit Verpackung: 165 mm, Tiefe mit Verpackung: 145 mm, Fördermitteltemperatur bei IMax: 40 °C, Nachlaufzeit: 0 min / 8 min / 17 min / 25 min, Einschaltverzögerung: 0 s / 50 s / 90 s / 120 s, Schalldruckpegel: 27 dB(A) / 32 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattProduktdatenblattSchaltbild

Ausführung mit Lichtsteuerung: Barrierefreies Produkt, da automatisches Ein- / Ausschalten über Lichtsensor. Alle 4 Betriebsprogramme wählbar. Reihenfolge der Leistungsstufen erfolgt je nach gewähltem Betriebsprogramm. Betrieb nur in dunklen Räumen möglich. Die Lichtsteuerung schaltet den Ventilator ab einer Mindesthelligkeit im Raum ein, z.B. beim Einschalten einer Lampe. Einschalthelligkeit (am Gerät) min. 30 Lux. Ausschalthelligkeit (am Gerät) max. 1,7 Lux. Installation eines Schalters entfällt. Einschaltverzögerung stufig über leicht zugängliche Taster einstellbar: 0/50/90/120 sek. Nachlaufzeit stufig über leicht zugängliche Taster einstellbar: 0/8/17/25 min. Eingestellte Zeit wird mittels LEDs während der Einstellung angezeigt. Nicht drehzahlsteuerbar. Betriebsprogramme, Einstellbar über Jumper im Gerät. Komfortprogramm (voreingestellt), Benutzer anwesend: Stufe 1, Nachlaufzeit: Stufe 2, Nachtprogramm, Benutzer anwesend: Stufe 2, Nachlaufzeit: Stufe 1, Sparprogramm, Benutzer anwesend: Stufe 1, Nachlaufzeit: Stufe 1, Powerprogramm, Benutzer anwesend: Stufe 2, Nachlaufzeit: Stufe 2, Intelligent programmierter Kleinraumventilator für höchste Ansprüche. 2 Leistungsstufen. Verdeckte Ansaugung durch Designabdeckung. Zur Entlüftung. VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH. VDE-Zeichen: ECA 100 RC/RCH. Schutzart IP X5 für Sicherheit im Bad. Schutzklasse II. Für Dauerbetrieb geeignet. Thermischer Überlastungsschutz. Farbe verkehrsweiß ähnlich RAL 9016. Gehäuse aus schlagfestem Kunststoff. Motor: Energiesparender, robuster Motor mit Kugellager, wartungsfrei. Für Dauerbetrieb geeignet. Montagehinweise: Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar. Wand- und Deckenmontage möglich. Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle. Elektrischer Anschluss: Elektrischer Anschluss Unterputz. Sicherheitshinweise: Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. Details siehe Planungshinweise.Artikel: ECA 100 ipro F, Ausführung: Lichtsteuerung, Fördervolumen: 78 m3/h / 92 m3/h, Drehzahl: 2100 1/min / 2500 1/min, Drehzahlsteuerbar: nein, Reversierbarkeit: nein, SEC average: -24,18 kWh/(m2*a), Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 6 W / 8 W, IMax: 0,06 A, Schutzart: IP X5, Netzzuleitung: 3/5 x 1,5 mm2, Einbauort: Decke / Wand, Einbauart: Aufputz, Einbaulage: beliebig, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 0,72 kg, Gewicht mit Verpackung: 0,87 kg, Klappe: keine, Nennweite: 100 mm, Breite: 159 mm, Höhe: 159 mm, Tiefe: 130 mm, Breite mit Verpackung: 165 mm, Höhe mit Verpackung: 165 mm, Tiefe mit Verpackung: 145 mm, Fördermitteltemperatur bei IMax: 40 °C, Nachlaufzeit: 0 min / 8 min / 17 min / 25 min, Einschaltverzögerung: 0 s / 50 s / 90 s / 120 s, Schalldruckpegel: 27 dB(A) / 32 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattProduktdatenblattSchaltbild

Ausführung mit einstellbarer Einschaltverzögerung und Nachlaufzeit: Ein/Aus über Lichtschalter oder separaten Schalter. Alle 4 Betriebsprogramme wählbar. Reihenfolge der Leistungsstufen erfolgt je nach gewähltem Betriebsprogramm. Einschaltverzögerung stufig über leicht zugängliche Taster einstellbar: 0/50/90/120 sek. Nachlaufzeit stufig über leicht zugängliche Taster einstellbar: 0/8/17/25 min. Eingestellte Zeit wird mittels LEDs während der Einstellung angezeigt. Verdeckte Ansaugung, mit elektrisch betätigtem Innenverschluss. Nicht drehzahlsteuerbar. Betriebsprogramme, Einstellbar über Jumper im Gerät. Komfortprogramm (voreingestellt), Benutzer anwesend: Stufe 1, Nachlaufzeit: Stufe 2, Nachtprogramm, Benutzer anwesend: Stufe 2, Nachlaufzeit: Stufe 1, Sparprogramm, Benutzer anwesend: Stufe 1, Nachlaufzeit: Stufe 1, Powerprogramm, Benutzer anwesend: Stufe 2, Nachlaufzeit: Stufe 2, Intelligent programmierter Kleinraumventilator für höchste Ansprüche. 2 Leistungsstufen. Verdeckte Ansaugung durch Designabdeckung. Zur Entlüftung. VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH. VDE-Zeichen: ECA 100 RC/RCH. Schutzart IP X5 für Sicherheit im Bad. Schutzklasse II. Für Dauerbetrieb geeignet. Thermischer Überlastungsschutz. Farbe verkehrsweiß ähnlich RAL 9016. Gehäuse aus schlagfestem Kunststoff. Motor: Energiesparender, robuster Motor mit Kugellager, wartungsfrei. Für Dauerbetrieb geeignet. Montagehinweise: Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar. Wand- und Deckenmontage möglich. Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle. Elektrischer Anschluss: Elektrischer Anschluss Unterputz. Sicherheitshinweise: Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. Details siehe Planungshinweise.Artikel: ECA 100 ipro KVZC, Ausführung: Einstellbare Einschaltverzögerung und Nachlaufzeit, Fördervolumen: 78 m3/h / 92 m3/h, Drehzahl: 2100 1/min / 2500 1/min, Drehzahlsteuerbar: nein, Reversierbarkeit: nein, SEC average: -7,8 kWh/(m2*a), Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 10 W / 13 W, IMax: 0,08 A, Schutzart: IP X5, Netzzuleitung: 5 / 1,5 mm2, Einbauort: Decke / Wand, Einbauart: Aufputz, Einbaulage: beliebig, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 0,73 kg, Gewicht mit Verpackung: 0,88 kg, Klappe: integriert, Klappenart: elektrisch, Nennweite: 100 mm, Breite: 159 mm, Höhe: 159 mm, Tiefe: 130 mm, Breite mit Verpackung: 165 mm, Höhe mit Verpackung: 165 mm, Tiefe mit Verpackung: 145 mm, Fördermitteltemperatur bei IMax: 40 °C, Nachlaufzeit: 0 min / 8 min / 17 min / 25 min, Einschaltverzögerung: 0 s / 50 s / 90 s / 120 s, Schalldruckpegel: 27 dB(A) / 32 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattSchaltbild

Ausführung mit Bewegungsmelder: Barrierefreies Produkt, da automatisches Ein- / Ausschalten über Bewegungssensor. Alle 4 Betriebsprogramme wählbar. Reihenfolge der Leistungsstufen erfolgt je nach gewähltem Betriebsprogramm. Betrieb ohne Schalter möglich, optional zusätzlich über separaten Schalter schaltbar. Keine Einschaltverzögerung. Nachlaufzeit stufig über leicht zugängliche Taster einstellbar: 0/8/17/25 min. Eingestellte Zeit wird mittels LEDs während der Einstellung angezeigt. Reichweite des Bewegungsmelders: 5 m. Horizontaler Erfassungsbereich des Bewegungsmelders: 100°. Vertikaler Erfassungsbereich des Bewegungsmelder: 82°. Nicht drehzahlsteuerbar. Betriebsprogramme, Einstellbar über Jumper im Gerät. Komfortprogramm (voreingestellt), Benutzer anwesend: Stufe 1, Nachlaufzeit: Stufe 2, Nachtprogramm, Benutzer anwesend: Stufe 2, Nachlaufzeit: Stufe 1, Sparprogramm, Benutzer anwesend: Stufe 1, Nachlaufzeit: Stufe 1, Powerprogramm, Benutzer anwesend: Stufe 2, Nachlaufzeit: Stufe 2, Intelligent programmierter Kleinraumventilator für höchste Ansprüche. 2 Leistungsstufen. Verdeckte Ansaugung durch Designabdeckung. Zur Entlüftung. VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH. VDE-Zeichen: ECA 100 RC/RCH. Schutzart IP X5 für Sicherheit im Bad. Schutzklasse II. Für Dauerbetrieb geeignet. Thermischer Überlastungsschutz. Farbe verkehrsweiß ähnlich RAL 9016. Gehäuse aus schlagfestem Kunststoff. Motor: Energiesparender, robuster Motor mit Kugellager, wartungsfrei. Für Dauerbetrieb geeignet. Montagehinweise: Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar. Wand- und Deckenmontage möglich. Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle. Elektrischer Anschluss: Elektrischer Anschluss Unterputz. Sicherheitshinweise: Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. Details siehe Planungshinweise.Artikel: ECA 100 ipro B, Ausführung: Bewegungsmelder, Fördervolumen: 78 m3/h / 92 m3/h, Drehzahl: 2100 1/min / 2500 1/min, Drehzahlsteuerbar: nein, Reversierbarkeit: nein, SEC average: -24,18 kWh/(m2*a), Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 6 W / 8 W, IMax: 0,06 A, Schutzart: IP X5, Netzzuleitung: 3/5 x 1,5 mm2, Reichweite des Bewegungsmelders: 5 m, Horizontaler Erfassungsbereich des Bewegungsmelders: 100 °, Vertikaler Erfassungsbereich des Bewegungsmelders: 82 °, Einbauort: Decke / Wand, Einbauart: Aufputz, Einbaulage: beliebig, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 0,71 kg, Gewicht mit Verpackung: 0,86 kg, Klappe: keine, Nennweite: 100 mm, Breite: 159 mm, Höhe: 159 mm, Tiefe: 130 mm, Breite mit Verpackung: 165 mm, Höhe mit Verpackung: 165 mm, Tiefe mit Verpackung: 145 mm, Fördermitteltemperatur bei IMax: 40 °C, Nachlaufzeit: 0 min / 8 min / 17 min / 25 min, Schalldruckpegel: 27 dB(A) / 32 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattSchaltbild

Ausführung mit Bewegungsmelder: Barrierefreies Produkt, da automatisches Ein- / Ausschalten über Bewegungssensor. Alle 4 Betriebsprogramme wählbar. Reihenfolge der Leistungsstufen erfolgt je nach gewähltem Betriebsprogramm. Betrieb ohne Schalter möglich, optional zusätzlich über separaten Schalter schaltbar. Keine Einschaltverzögerung. Nachlaufzeit stufig über leicht zugängliche Taster einstellbar: 0/8/17/25 min. Eingestellte Zeit wird mittels LEDs während der Einstellung angezeigt. Reichweite des Bewegungsmelders: 5 m. Horizontaler Erfassungsbereich des Bewegungsmelders: 100°. Vertikaler Erfassungsbereich des Bewegungsmelder: 82°. Verdeckte Ansaugung, mit elektrisch betätigtem Innenverschluss. Nicht drehzahlsteuerbar. Betriebsprogramme, Einstellbar über Jumper im Gerät. Komfortprogramm (voreingestellt), Benutzer anwesend: Stufe 1, Nachlaufzeit: Stufe 2, Nachtprogramm, Benutzer anwesend: Stufe 2, Nachlaufzeit: Stufe 1, Sparprogramm, Benutzer anwesend: Stufe 1, Nachlaufzeit: Stufe 1, Powerprogramm, Benutzer anwesend: Stufe 2, Nachlaufzeit: Stufe 2, Intelligent programmierter Kleinraumventilator für höchste Ansprüche. 2 Leistungsstufen. Verdeckte Ansaugung durch Designabdeckung. Zur Entlüftung. VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH. VDE-Zeichen: ECA 100 RC/RCH. Schutzart IP X5 für Sicherheit im Bad. Schutzklasse II. Für Dauerbetrieb geeignet. Thermischer Überlastungsschutz. Farbe verkehrsweiß ähnlich RAL 9016. Gehäuse aus schlagfestem Kunststoff. Motor: Energiesparender, robuster Motor mit Kugellager, wartungsfrei. Für Dauerbetrieb geeignet. Montagehinweise: Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar. Wand- und Deckenmontage möglich. Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle. Elektrischer Anschluss: Elektrischer Anschluss Unterputz. Sicherheitshinweise: Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. Details siehe Planungshinweise.Artikel: ECA 100 ipro KB, Ausführung: Bewegungsmelder, Fördervolumen: 78 m3/h / 92 m3/h, Drehzahl: 2100 1/min / 2500 1/min, Drehzahlsteuerbar: nein, Reversierbarkeit: nein, SEC average: -22,55 kWh/(m2*a), Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 10 W / 13 W, IMax: 0,08 A, Schutzart: IP X5, Netzzuleitung: 3/5 x 1,5 mm2, Reichweite des Bewegungsmelders: 5 m, Horizontaler Erfassungsbereich des Bewegungsmelders: 100 °, Vertikaler Erfassungsbereich des Bewegungsmelders: 82 °, Einbauort: Decke / Wand, Einbauart: Aufputz, Einbaulage: beliebig, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 0,74 kg, Gewicht mit Verpackung: 0,89 kg, Klappe: integriert, Klappenart: elektrisch, Nennweite: 100 mm, Breite: 159 mm, Höhe: 159 mm, Tiefe: 130 mm, Breite mit Verpackung: 165 mm, Höhe mit Verpackung: 165 mm, Tiefe mit Verpackung: 145 mm, Fördermitteltemperatur bei IMax: 40 °C, Nachlaufzeit: 0 min / 8 min / 17 min / 25 min, Schalldruckpegel: 27 dB(A) / 32 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattSchaltbild

Standardausführung: Ein/Aus über Lichtschalter oder separaten Schalter. Drehzahlsteuerbar. Durch die Technik des Phasenanschnitts kann im unteren Drehzahlbereich ein physikalisch bedingtes Brummgeräusch auftreten. Besonders leise dank innovativem Piano-Laufrad. Abdeckung ohne Werkzeug zur Reinigung abnehmbar. Kompatibel zu ECA 100 ipro und ECA Vorgängermodellen DN 100, gleiche Position Schraubenlöcher und Kabeleinführung. Mit VDE-Zeichen. Schutzart IP X4 für Sicherheit im Bad. Schutzklasse II. Integrierte Rückschlagklappe federlos, langlebig und stabil. Farbe verkehrsweiß ähnlich RAL 9016. Passend für Rohr DN 100. Gehäuse aus schlagfestem Kunststoff. Thermischer Überlastungsschutz. Motor: Robuster Motor mit Kugellager, wartungsfrei. Für Dauerbetrieb geeignet. Montagehinweise: Einfachste Montage, da Abdeckung ohne Werkzeug abnehmbar. Wand- und Deckenmontage möglich, bei Deckenmontage Bohrung in Abdeckung notwendig. Elektrischer Anschluss: Elektrischer Anschluss Unterputz. Sicherheitshinweise: Alle ECA piano-Geräte im Schutzbereich 2 gemäß DIN VDE 0100-701 einsetzbar. Details siehe Planungshinweise.Artikel: ECA piano Standard, Ausführung: Standardausführung, Fördervolumen: 80 m3/h, Drehzahl: 2400 1/min, Drehzahlsteuerbar: ja, Reversierbarkeit: nein, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz / 60 Hz, Nennleistung: 8 W, IMax: 0,06 A, Schutzart: IP X4, Netzzuleitung: 3 / 1,5 mm2, Einbauort: Wand / Decke, Einbauart: Aufputz, Einbaulage: beliebig, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 0,5 kg, Gewicht mit Verpackung: 0,61 kg, Nennweite: 100 mm, Breite: 151 mm, Höhe: 151 mm, Tiefe: 104 mm, Breite mit Verpackung: 160 mm, Höhe mit Verpackung: 160 mm, Tiefe mit Verpackung: 130 mm, Fördermitteltemperatur bei IMax: 40 °C, Schalldruckpegel: 26 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattSchaltbild

Standardausführung: Ein/Aus über Lichtschalter oder separaten Schalter. Betrieb entweder in Stufe 1 oder Stufe 2. Zweistufig bedienbar mittels handelsüblichen Doppelwechselschalter. Drehzahlsteuerbar. Verdeckte Ansaugung, mit elektrisch betätigtem Innenverschluss. Intelligent programmierter Kleinraumventilator für höchste Ansprüche. 2 Leistungsstufen. Verdeckte Ansaugung durch Designabdeckung. Zur Entlüftung. VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH. VDE-Zeichen: ECA 100 RC/RCH. Schutzart IP X5 für Sicherheit im Bad. Schutzklasse II. Für Dauerbetrieb geeignet. Thermischer Überlastungsschutz. Farbe verkehrsweiß ähnlich RAL 9016. Gehäuse aus schlagfestem Kunststoff. Motor: Energiesparender, robuster Motor mit Kugellager, wartungsfrei. Für Dauerbetrieb geeignet. Montagehinweise: Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar. Wand- und Deckenmontage möglich. Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle. Elektrischer Anschluss: Elektrischer Anschluss Unterputz. Sicherheitshinweise: Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. Details siehe Planungshinweise.Artikel: ECA 100 ipro K, Ausführung: Standardausführung, Fördervolumen: 78 m3/h / 92 m3/h, Drehzahl: 2100 1/min / 2500 1/min, Drehzahlsteuerbar: ja, Reversierbarkeit: nein, SEC average: -8,35 kWh/(m2*a), Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 10 W / 13 W, IMax: 0,08 A, Schutzart: IP X5, Netzzuleitung: 3/5 x 1,5 mm2, Einbauort: Decke / Wand, Einbauart: Aufputz, Einbaulage: beliebig, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 0,74 kg, Gewicht mit Verpackung: 0,89 kg, Klappe: integriert, Klappenart: elektrisch, Nennweite: 100 mm, Breite: 159 mm, Höhe: 159 mm, Tiefe: 130 mm, Breite mit Verpackung: 165 mm, Höhe mit Verpackung: 165 mm, Tiefe mit Verpackung: 145 mm, Fördermitteltemperatur bei IMax: 40 °C, Schalldruckpegel: 27 dB(A) / 32 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattProduktdatenblattSchaltbild

Standardausführung: Ein/Aus über Lichtschalter oder separaten Schalter. Betrieb entweder in Stufe 1 oder Stufe 2. Zweistufig bedienbar mittels handelsüblichen Doppelwechselschalter. Drehzahlsteuerbar. Intelligent programmierter Kleinraumventilator für höchste Ansprüche. 2 Leistungsstufen. Verdeckte Ansaugung durch Designabdeckung. Zur Entlüftung. VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH. VDE-Zeichen: ECA 100 RC/RCH. Schutzart IP X5 für Sicherheit im Bad. Schutzklasse II. Für Dauerbetrieb geeignet. Thermischer Überlastungsschutz. Farbe verkehrsweiß ähnlich RAL 9016. Gehäuse aus schlagfestem Kunststoff. Motor: Energiesparender, robuster Motor mit Kugellager, wartungsfrei. Für Dauerbetrieb geeignet. Montagehinweise: Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar. Wand- und Deckenmontage möglich. Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle. Elektrischer Anschluss: Elektrischer Anschluss Unterputz. Sicherheitshinweise: Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. Details siehe Planungshinweise.Artikel: ECA 100 ipro, Ausführung: Standardausführung, Fördervolumen: 78 m3/h / 92 m3/h, Drehzahl: 2100 1/min / 2500 1/min, Drehzahlsteuerbar: ja, Reversierbarkeit: nein, SEC average: -10,69 kWh/(m2*a), Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Nennleistung: 6 W / 8 W, IMax: 0,06 A, Schutzart: IP X5, Netzzuleitung: 3/5 x 1,5 mm2, Einbauort: Decke / Wand, Einbauart: Aufputz, Einbaulage: beliebig, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 0,7 kg, Gewicht mit Verpackung: 0,85 kg, Klappe: keine, Nennweite: 100 mm, Breite: 159 mm, Höhe: 159 mm, Tiefe: 130 mm, Breite mit Verpackung: 165 mm, Höhe mit Verpackung: 165 mm, Tiefe mit Verpackung: 145 mm, Fördermitteltemperatur bei IMax: 40 °C, Schalldruckpegel: 27 dB(A) / 32 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:ProduktdatenblattSchaltbild
