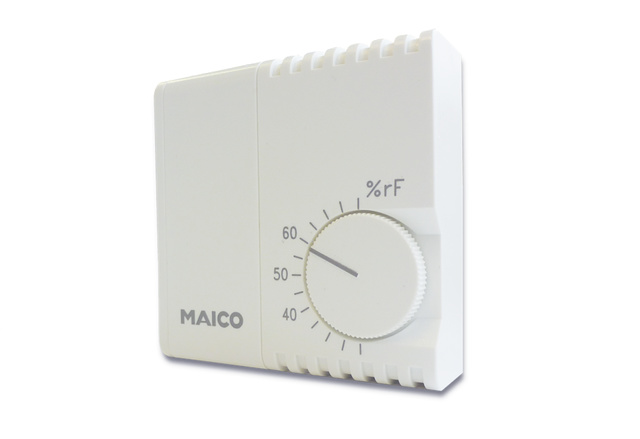

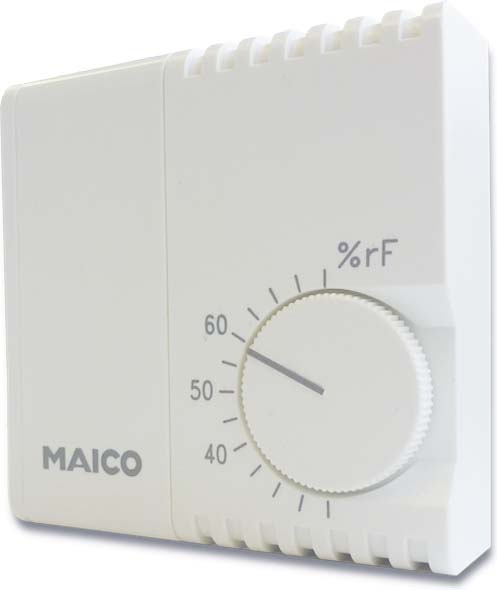

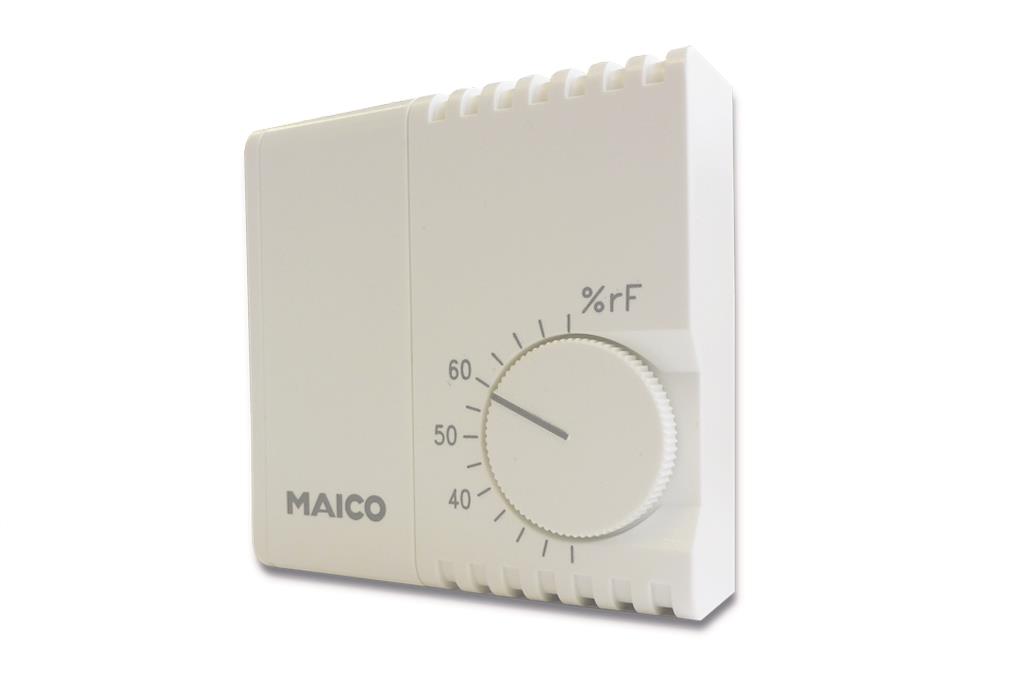

Maico Hygrostat HY 230
ggf. Abbildung ähnlich
117,03 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2001708748
Hersteller:
Maico
Hersteller-Nr.:
0157.0126
EAN:
4012799571261
Versandart:
Paket
Hersteller Typ
HY 230
Produktinformationen "Maico Hygrostat HY 230"
- Der elektronische Hygrostat HY 230 bzw. HY 230 I dient zur Entfeuchtung oder Befeuchtung von geschlossenen Räumen. Er ist für sämtliche Wohnbereiche und Gewerberäume geeignet, auch für Feuchträume wie z.B. Badezimmer (Bei Installation bitte Schutzart beachten), Wasch- und Trockenräume.
- Der Hygrostat erfasst mit einem internen Sensor die Raumfeuchtigkeit und schaltet abhängig vom eingestellten Sollwert die Ventilatoren, Wärmerückgewinnungsgeräte bzw. Be- oder Entfeuchtungsgeräte ein und aus.
- Der HY 230 bzw. HY 230 I wird entweder direkt auf eine UP-Dose montiert oder über das Aufputz-Montageset APM HY 230 an die Wand montiert.
- Mit einem Dipschalter auf der Platine kann bei der Inbetriebnahme die Betriebsart Entfeuchten (Werkseinstellung) oder Befeuchten festgelegt werden.
- Durch eine rote Leuchtdiode im Gehäuse wird der Schaltzustand des Relais angezeigt.
Artikel:
HY 230
- Spannungsart: Wechselstrom
- Bemessungsspannung: 230 V
- Ausgang: 230 V
- Netzfrequenz: 50 Hz
- Schutzart: IP 30
- Messbereich relative Feuchte: 20 % - 80 %
- Einbauart: Aufputz
- Material: Kunststoff
- Farbe: reinweiß, ähnlich RAL 9010
- Gewicht: 0,08 kg
- Gewicht mit Verpackung: 0,09 kg
- Breite: 71 mm
- Höhe: 71 mm
- Tiefe: 27 mm
- Breite mit Verpackung: 75 mm
- Höhe mit Verpackung: 80 mm
- Tiefe mit Verpackung: 36 mm
- Umgebungstemperatur: 0 °C bis 50 °C
- Bedienelement: Außenliegend
- Fühlertoleranz, relative Feuchte: 5 %
- Schaltdifferenz, relative Feuchte: 2,5 %
- Max. zulässiger Schaltstrom: 10 A / 4 A / cos phi = 1, 230 V AC / cos phi = 0,6, 230 V AC
- Max. zulässiger Einschaltstrom: 16 A
- Der Hygrostat erfasst mit einem internen Sensor die Raumfeuchtigkeit und schaltet abhängig vom eingestellten Sollwert die Ventilatoren, Wärmerückgewinnungsgeräte bzw. Be- oder Entfeuchtungsgeräte ein und aus.
- Der HY 230 bzw. HY 230 I wird entweder direkt auf eine UP-Dose montiert oder über das Aufputz-Montageset APM HY 230 an die Wand montiert.
- Mit einem Dipschalter auf der Platine kann bei der Inbetriebnahme die Betriebsart Entfeuchten (Werkseinstellung) oder Befeuchten festgelegt werden.
- Durch eine rote Leuchtdiode im Gehäuse wird der Schaltzustand des Relais angezeigt.
Artikel:
HY 230
- Spannungsart: Wechselstrom
- Bemessungsspannung: 230 V
- Ausgang: 230 V
- Netzfrequenz: 50 Hz
- Schutzart: IP 30
- Messbereich relative Feuchte: 20 % - 80 %
- Einbauart: Aufputz
- Material: Kunststoff
- Farbe: reinweiß, ähnlich RAL 9010
- Gewicht: 0,08 kg
- Gewicht mit Verpackung: 0,09 kg
- Breite: 71 mm
- Höhe: 71 mm
- Tiefe: 27 mm
- Breite mit Verpackung: 75 mm
- Höhe mit Verpackung: 80 mm
- Tiefe mit Verpackung: 36 mm
- Umgebungstemperatur: 0 °C bis 50 °C
- Bedienelement: Außenliegend
- Fühlertoleranz, relative Feuchte: 5 %
- Schaltdifferenz, relative Feuchte: 2,5 %
- Max. zulässiger Schaltstrom: 10 A / 4 A / cos phi = 1, 230 V AC / cos phi = 0,6, 230 V AC
- Max. zulässiger Einschaltstrom: 16 A
Eigenschaften "Maico Hygrostat HY 230"
| Breite: | 71 mm |
|---|---|
| EAN: | 4012799571261 |
| Explosionsgeschützt: | nein |
| Farbe: | weiß |
| Herstellerartikelnummer: | 0157.0126 |
| Höhe: | 71 mm |
| Markenname: | Maico |
| Max. Kontaktbelastung: | 10 A |
| Max. Spannung der Kontakte: | 230 V |
| Mit Display: | nein |
| RAL-Nummer: | 9010 |
| Schutzart (IP): | IP30 |
| Tiefe: | 27 mm |
| Typ: | HY 230 |
| Ursprungsland: | DE |
| Zolltarifnummer: | 90328900 |
