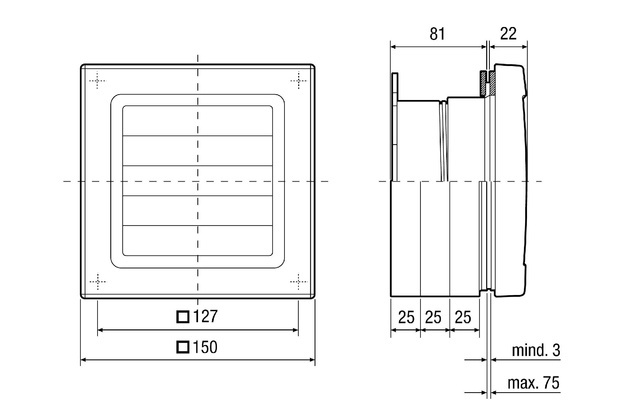

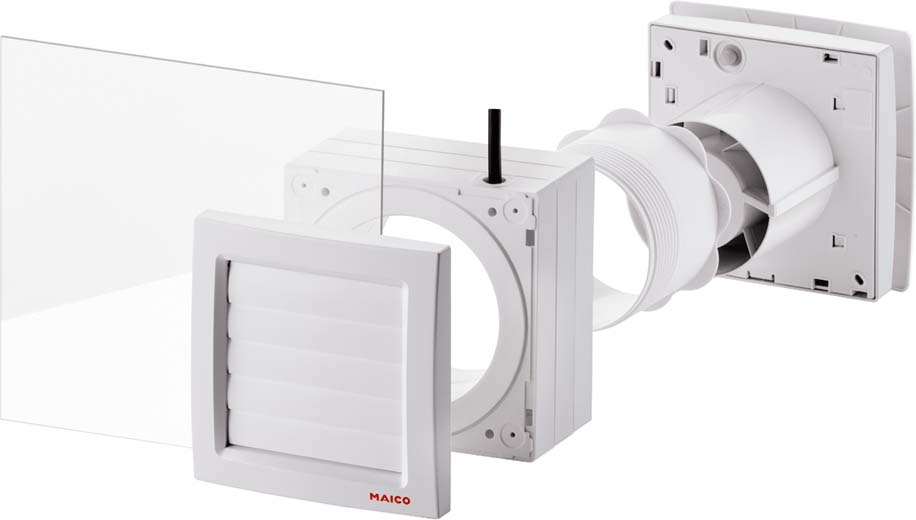

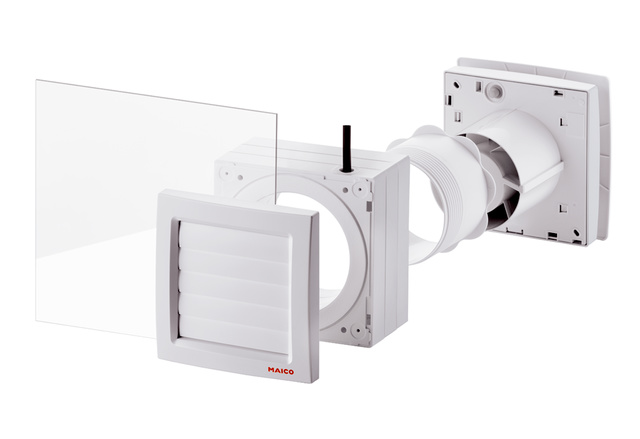

Maico Fenstereinbausatz mit Verschlussklappe FE 100/1 AP

Ausführung mit einstellbarer Einschaltverzögerung und Nachlaufzeit - Ein/Aus über Lichtschalter oder separaten Schalter. - Alle 4 Betriebsprogramme wählbar. - Reihenfolge der Leistungsstufen erfolgt je nach gewähltem Betriebsprogramm. - Einschaltverzögerung stufig über leicht zugängliche Taster einstellbar: 0/50/90/120 sek. - Nachlaufzeit stufig über leicht zugängliche Taster einstellbar: 0/8/17/25 min. - Eingestellte Zeit wird mittels LEDs während der Einstellung angezeigt. - Verdeckte Ansaugung, mit elektrisch betätigtem Innenverschluss. - Nicht drehzahlsteuerbar.Betriebsprogramme - Einstellbar über Jumper im Gerät. - Komfortprogramm (voreingestellt)     Benutzer anwesend: Stufe 1     Nachlaufzeit: Stufe 2 - Nachtprogramm     Benutzer anwesend: Stufe 2     Nachlaufzeit: Stufe 1 - Sparprogramm     Benutzer anwesend: Stufe 1     Nachlaufzeit: Stufe 1 - Powerprogramm     Benutzer anwesend: Stufe 2     Nachlaufzeit: Stufe 2Merkmale - Intelligent programmierter Kleinraumventilator für höchste Ansprüche. - 2 Leistungsstufen. - Verdeckte Ansaugung durch Designabdeckung. - Zur Entlüftung. - VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH. - VDE-Zeichen: ECA 100 RC/RCH. - Schutzart IP X5 für Sicherheit im Bad. - Schutzklasse II. - Für Dauerbetrieb geeignet. - Thermischer Überlastungsschutz. - Farbe verkehrsweiß ähnlich RAL 9016. - Gehäuse aus schlagfestem Kunststoff.Motor - Energiesparender, robuster Motor mit Kugellager, wartungsfrei. - Für Dauerbetrieb geeignet.Montagehinweise - Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar. - Wand- und Deckenmontage möglich. - Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle.Elektrischer Anschluss - Elektrischer Anschluss Unterputz.Sicherheitshinweise - Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. - Details siehe Planungshinweise.Artikel:ECA 100 ipro KVZC - Ausführung: Einstellbare Einschaltverzögerung und Nachlaufzeit - Fördervolumen: 78 m3/h / 92 m3/h - Drehzahl: 2100 1/min / 2500 1/min - Drehzahlsteuerbar: nein - Reversierbarkeit: nein - SEC average: -7,8 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 10 W / 13 W - IMax: 0,08 A - Schutzart: IP X5 - Netzzuleitung: 5 / 1,5 mm2 - Einbauort: Decke / Wand - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,73 kg - Gewicht mit Verpackung: 0,88 kg - Klappe: integriert - Klappenart: elektrisch - Nennweite: 100 mm - Breite: 159 mm - Höhe: 159 mm - Tiefe: 130 mm - Breite mit Verpackung: 165 mm - Höhe mit Verpackung: 165 mm - Tiefe mit Verpackung: 145 mm - Fördermitteltemperatur bei IMax: 40 °C - Nachlaufzeit: 0 min / 8 min / 17 min / 25 min - Einschaltverzögerung: 0 s / 50 s / 90 s / 120 s - Schalldruckpegel: 27 dB(A) / 32 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2

Ausführung mit Bewegungsmelder - Barrierefreies Produkt, da automatisches Ein- / Ausschalten über Bewegungssensor. - Alle 4 Betriebsprogramme wählbar. - Reihenfolge der Leistungsstufen erfolgt je nach gewähltem Betriebsprogramm. - Betrieb ohne Schalter möglich, optional zusätzlich über separaten Schalter schaltbar. - Keine Einschaltverzögerung. - Nachlaufzeit stufig über leicht zugängliche Taster einstellbar: 0/8/17/25 min. - Eingestellte Zeit wird mittels LEDs während der Einstellung angezeigt. - Reichweite des Bewegungsmelders: 5 m. - Horizontaler Erfassungsbereich des Bewegungsmelders: 100°. - Vertikaler Erfassungsbereich des Bewegungsmelder: 82°. - Nicht drehzahlsteuerbar.Betriebsprogramme - Einstellbar über Jumper im Gerät. - Komfortprogramm (voreingestellt)     Benutzer anwesend: Stufe 1     Nachlaufzeit: Stufe 2 - Nachtprogramm     Benutzer anwesend: Stufe 2     Nachlaufzeit: Stufe 1 - Sparprogramm     Benutzer anwesend: Stufe 1     Nachlaufzeit: Stufe 1 - Powerprogramm     Benutzer anwesend: Stufe 2     Nachlaufzeit: Stufe 2Merkmale - Intelligent programmierter Kleinraumventilator für höchste Ansprüche. - 2 Leistungsstufen. - Verdeckte Ansaugung durch Designabdeckung. - Zur Entlüftung. - VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH. - VDE-Zeichen: ECA 100 RC/RCH. - Schutzart IP X5 für Sicherheit im Bad. - Schutzklasse II. - Für Dauerbetrieb geeignet. - Thermischer Überlastungsschutz. - Farbe verkehrsweiß ähnlich RAL 9016. - Gehäuse aus schlagfestem Kunststoff.Motor - Energiesparender, robuster Motor mit Kugellager, wartungsfrei. - Für Dauerbetrieb geeignet.Montagehinweise - Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar. - Wand- und Deckenmontage möglich. - Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle.Elektrischer Anschluss - Elektrischer Anschluss Unterputz.Sicherheitshinweise - Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. - Details siehe Planungshinweise.Artikel:ECA 100 ipro B - Ausführung: Bewegungsmelder - Fördervolumen: 78 m3/h / 92 m3/h - Drehzahl: 2100 1/min / 2500 1/min - Drehzahlsteuerbar: nein - Reversierbarkeit: nein - SEC average: -24,18 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 6 W / 8 W - IMax: 0,06 A - Schutzart: IP X5 - Netzzuleitung: 3/5 x 1,5 mm2 - Reichweite des Bewegungsmelders: 5 m - Horizontaler Erfassungsbereich des Bewegungsmelders: 100 ° - Vertikaler Erfassungsbereich des Bewegungsmelders: 82 ° - Einbauort: Decke / Wand - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,71 kg - Gewicht mit Verpackung: 0,86 kg - Klappe: keine - Nennweite: 100 mm - Breite: 159 mm - Höhe: 159 mm - Tiefe: 130 mm - Breite mit Verpackung: 165 mm - Höhe mit Verpackung: 165 mm - Tiefe mit Verpackung: 145 mm - Fördermitteltemperatur bei IMax: 40 °C - Nachlaufzeit: 0 min / 8 min / 17 min / 25 min - Schalldruckpegel: 27 dB(A) / 32 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2

Ausführung mit automatischer Feuchtesteuerung - Barrierefreies Produkt, da automatisches Ein- / Ausschalten über Feuchtesensor. - Keine Einstellung der Einschaltfeuchte notwendig. Ventilator überwacht die Raumfeuchte. - Entlüftet automatisch je nach Raumfeuchte in Stufe 1 oder Stufe 2. - Betrieb ohne Schalter möglich, optional zusätzlich über separaten Schalter schaltbar. - Einschaltverzögerung stufig über leicht zugängliche Taster einstellbar (nur bei Steuerung über Schalter): 0/50/90/120 sek. - Nachlaufzeit stufig über leicht zugängliche Taster einstellbar: 8/17/25 min. Nachlaufzeit 0 min nur einstellbar bei Steuerung über separaten Schalter. - Eingestellte Zeit wird mittels LEDs während der Einstellung angezeigt. - Nicht drehzahlsteuerbar.Betriebsprogramme - Einstellbar über Jumper im Gerät. - Komfortprogramm (voreingestellt)     Benutzer anwesend: Stufe 1     Nachlaufzeit: Stufe 2 - Nachtprogramm     Benutzer anwesend: Stufe 2     Nachlaufzeit: Stufe 1 - Sparprogramm     Benutzer anwesend: Stufe 1     Nachlaufzeit: Stufe 1 - Powerprogramm     Benutzer anwesend: Stufe 2     Nachlaufzeit: Stufe 2Merkmale - Intelligent programmierter Kleinraumventilator für höchste Ansprüche. - 2 Leistungsstufen. - Verdeckte Ansaugung durch Designabdeckung. - Zur Entlüftung. - VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH. - VDE-Zeichen: ECA 100 RC/RCH. - Schutzart IP X5 für Sicherheit im Bad. - Schutzklasse II. - Für Dauerbetrieb geeignet. - Thermischer Überlastungsschutz. - Farbe verkehrsweiß ähnlich RAL 9016. - Gehäuse aus schlagfestem Kunststoff.Motor - Energiesparender, robuster Motor mit Kugellager, wartungsfrei. - Für Dauerbetrieb geeignet.Montagehinweise - Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar. - Wand- und Deckenmontage möglich. - Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle.Elektrischer Anschluss - Elektrischer Anschluss Unterputz.Sicherheitshinweise - Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. - Details siehe Planungshinweise.Artikel:ECA 100 ipro H - Ausführung: Feuchtesteuerung - Fördervolumen: 78 m3/h / 92 m3/h - Drehzahl: 2100 1/min / 2500 1/min - Drehzahlsteuerbar: nein - Reversierbarkeit: nein - SEC average: -24,18 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 6 W / 8 W - IMax: 0,06 A - Schutzart: IP X5 - Netzzuleitung: 3/5 x 1,5 mm2 - Einbauort: Decke / Wand - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,71 kg - Gewicht mit Verpackung: 0,86 kg - Klappe: keine - Nennweite: 100 mm - Breite: 159 mm - Höhe: 159 mm - Tiefe: 130 mm - Breite mit Verpackung: 165 mm - Höhe mit Verpackung: 165 mm - Tiefe mit Verpackung: 145 mm - Fördermitteltemperatur bei IMax: 40 °C - Nachlaufzeit: 8 min / 17 min / 25 min / Nachlaufzeit 0 min. bei Verwendung eines optionalen Schalters (z.B. Lichtschalter) verfügbar - Einschaltverzögerung: 0 s / 50 s / 90 s / 120 s - Schalldruckpegel: 27 dB(A) / 32 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2

Ausführung mit automatischer Feuchtesteuerung - Barrierefreies Produkt, da automatisches Ein- / Ausschalten über Feuchtesensor. - Keine Einstellung der Einschaltfeuchte notwendig. Ventilator überwacht die Raumfeuchte. - Entlüftet automatisch je nach Raumfeuchte in Stufe 1 und Stufe 2. - Betrieb ohne Schalter möglich, optional zusätzlich über separaten Schalter schaltbar. - Einschaltverzögerung stufig über leicht zugängliche Taster einstellbar (nur bei Steuerung über Schalter): 0/50/90/120 sek. - Nachlaufzeit stufig über leicht zugängliche Taster einstellbar: 8/17/25 min. Nachlaufzeit 0 min nur einstellbar für Steuerung über separaten Schalter. - Eingestellte Zeit wird mittels LEDs während der Einstellung angezeigt. - Verdeckte Ansaugung, mit elektrisch betätigtem Innenverschluss. - Nicht drehzahlsteuerbar.Betriebsprogramme - Einstellbar über Jumper im Gerät. - Komfortprogramm (voreingestellt)     Benutzer anwesend: Stufe 1     Nachlaufzeit: Stufe 2 - Nachtprogramm     Benutzer anwesend: Stufe 2     Nachlaufzeit: Stufe 1 - Sparprogramm     Benutzer anwesend: Stufe 1     Nachlaufzeit: Stufe 1 - Powerprogramm     Benutzer anwesend: Stufe 2     Nachlaufzeit: Stufe 2Merkmale - Intelligent programmierter Kleinraumventilator für höchste Ansprüche. - 2 Leistungsstufen. - Verdeckte Ansaugung durch Designabdeckung. - Zur Entlüftung. - VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH. - VDE-Zeichen: ECA 100 RC/RCH. - Schutzart IP X5 für Sicherheit im Bad. - Schutzklasse II. - Für Dauerbetrieb geeignet. - Thermischer Überlastungsschutz. - Farbe verkehrsweiß ähnlich RAL 9016. - Gehäuse aus schlagfestem Kunststoff.Motor - Energiesparender, robuster Motor mit Kugellager, wartungsfrei. - Für Dauerbetrieb geeignet.Montagehinweise - Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar. - Wand- und Deckenmontage möglich. - Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle.Elektrischer Anschluss - Elektrischer Anschluss Unterputz.Sicherheitshinweise - Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. - Details siehe Planungshinweise.Artikel:ECA 100 ipro KH - Ausführung: Feuchtesteuerung - Fördervolumen: 78 m3/h / 92 m3/h - Drehzahl: 2100 1/min / 2500 1/min - Drehzahlsteuerbar: nein - Reversierbarkeit: nein - SEC average: -22,55 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 10 W / 13 W - IMax: 0,08 A - Schutzart: IP X5 - Netzzuleitung: 3/5 x 1,5 mm2 - Einbauort: Decke / Wand - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,74 kg - Gewicht mit Verpackung: 0,89 kg - Klappe: integriert - Klappenart: elektrisch - Nennweite: 100 mm - Breite: 159 mm - Höhe: 159 mm - Tiefe: 130 mm - Breite mit Verpackung: 165 mm - Höhe mit Verpackung: 165 mm - Tiefe mit Verpackung: 145 mm - Fördermitteltemperatur bei IMax: 40 °C - Nachlaufzeit: 8 min / 17 min / 25 min / Nachlaufzeit 0 min. bei Verwendung eines optionalen Schalters (z.B. Lichtschalter) verfügbar - Einschaltverzögerung: 0 s / 50 s / 90 s / 120 s / Einschaltverzögerung bei Verwendung eines optionalen Schalters (z.B. Lichtschalter) verfügbar - Schalldruckpegel: 27 dB(A) / 32 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2Schaltbild 3

Ausführung mit Bewegungsmelder - Barrierefreies Produkt, da automatisches Ein- / Ausschalten über Bewegungssensor. - Alle 4 Betriebsprogramme wählbar. - Reihenfolge der Leistungsstufen erfolgt je nach gewähltem Betriebsprogramm. - Betrieb ohne Schalter möglich, optional zusätzlich über separaten Schalter schaltbar. - Keine Einschaltverzögerung. - Nachlaufzeit stufig über leicht zugängliche Taster einstellbar: 0/8/17/25 min. - Eingestellte Zeit wird mittels LEDs während der Einstellung angezeigt. - Reichweite des Bewegungsmelders: 5 m. - Horizontaler Erfassungsbereich des Bewegungsmelders: 100°. - Vertikaler Erfassungsbereich des Bewegungsmelder: 82°. - Verdeckte Ansaugung, mit elektrisch betätigtem Innenverschluss. - Nicht drehzahlsteuerbar.Betriebsprogramme - Einstellbar über Jumper im Gerät. - Komfortprogramm (voreingestellt)     Benutzer anwesend: Stufe 1     Nachlaufzeit: Stufe 2 - Nachtprogramm     Benutzer anwesend: Stufe 2     Nachlaufzeit: Stufe 1 - Sparprogramm     Benutzer anwesend: Stufe 1     Nachlaufzeit: Stufe 1 - Powerprogramm     Benutzer anwesend: Stufe 2     Nachlaufzeit: Stufe 2Merkmale - Intelligent programmierter Kleinraumventilator für höchste Ansprüche. - 2 Leistungsstufen. - Verdeckte Ansaugung durch Designabdeckung. - Zur Entlüftung. - VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH. - VDE-Zeichen: ECA 100 RC/RCH. - Schutzart IP X5 für Sicherheit im Bad. - Schutzklasse II. - Für Dauerbetrieb geeignet. - Thermischer Überlastungsschutz. - Farbe verkehrsweiß ähnlich RAL 9016. - Gehäuse aus schlagfestem Kunststoff.Motor - Energiesparender, robuster Motor mit Kugellager, wartungsfrei. - Für Dauerbetrieb geeignet.Montagehinweise - Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar. - Wand- und Deckenmontage möglich. - Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle.Elektrischer Anschluss - Elektrischer Anschluss Unterputz.Sicherheitshinweise - Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. - Details siehe Planungshinweise.Artikel:ECA 100 ipro KB - Ausführung: Bewegungsmelder - Fördervolumen: 78 m3/h / 92 m3/h - Drehzahl: 2100 1/min / 2500 1/min - Drehzahlsteuerbar: nein - Reversierbarkeit: nein - SEC average: -22,55 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 10 W / 13 W - IMax: 0,08 A - Schutzart: IP X5 - Netzzuleitung: 3/5 x 1,5 mm2 - Reichweite des Bewegungsmelders: 5 m - Horizontaler Erfassungsbereich des Bewegungsmelders: 100 ° - Vertikaler Erfassungsbereich des Bewegungsmelders: 82 ° - Einbauort: Decke / Wand - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,74 kg - Gewicht mit Verpackung: 0,89 kg - Klappe: integriert - Klappenart: elektrisch - Nennweite: 100 mm - Breite: 159 mm - Höhe: 159 mm - Tiefe: 130 mm - Breite mit Verpackung: 165 mm - Höhe mit Verpackung: 165 mm - Tiefe mit Verpackung: 145 mm - Fördermitteltemperatur bei IMax: 40 °C - Nachlaufzeit: 0 min / 8 min / 17 min / 25 min - Schalldruckpegel: 27 dB(A) / 32 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2

Ausführung mit Lichtsteuerung - Barrierefreies Produkt, da automatisches Ein- / Ausschalten über Lichtsensor. - Alle 4 Betriebsprogramme wählbar. - Reihenfolge der Leistungsstufen erfolgt je nach gewähltem Betriebsprogramm. - Betrieb nur in dunklen Räumen möglich. - Die Lichtsteuerung schaltet den Ventilator ab einer Mindesthelligkeit im Raum ein, z.B. beim Einschalten einer Lampe. - Einschalthelligkeit (am Gerät) min. 30 Lux. - Ausschalthelligkeit (am Gerät) max. 1,7 Lux. - Installation eines Schalters entfällt. - Einschaltverzögerung stufig über leicht zugängliche Taster einstellbar: 0/50/90/120 sek. - Nachlaufzeit stufig über leicht zugängliche Taster einstellbar: 0/8/17/25 min. - Eingestellte Zeit wird mittels LEDs während der Einstellung angezeigt. - Nicht drehzahlsteuerbar.Betriebsprogramme - Einstellbar über Jumper im Gerät. - Komfortprogramm (voreingestellt)     Benutzer anwesend: Stufe 1     Nachlaufzeit: Stufe 2 - Nachtprogramm     Benutzer anwesend: Stufe 2     Nachlaufzeit: Stufe 1 - Sparprogramm     Benutzer anwesend: Stufe 1     Nachlaufzeit: Stufe 1 - Powerprogramm     Benutzer anwesend: Stufe 2     Nachlaufzeit: Stufe 2Merkmale - Intelligent programmierter Kleinraumventilator für höchste Ansprüche. - 2 Leistungsstufen. - Verdeckte Ansaugung durch Designabdeckung. - Zur Entlüftung. - VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH. - VDE-Zeichen: ECA 100 RC/RCH. - Schutzart IP X5 für Sicherheit im Bad. - Schutzklasse II. - Für Dauerbetrieb geeignet. - Thermischer Überlastungsschutz. - Farbe verkehrsweiß ähnlich RAL 9016. - Gehäuse aus schlagfestem Kunststoff.Motor - Energiesparender, robuster Motor mit Kugellager, wartungsfrei. - Für Dauerbetrieb geeignet.Montagehinweise - Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar. - Wand- und Deckenmontage möglich. - Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle.Elektrischer Anschluss - Elektrischer Anschluss Unterputz.Sicherheitshinweise - Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. - Details siehe Planungshinweise.Artikel:ECA 100 ipro F - Ausführung: Lichtsteuerung - Fördervolumen: 78 m3/h / 92 m3/h - Drehzahl: 2100 1/min / 2500 1/min - Drehzahlsteuerbar: nein - Reversierbarkeit: nein - SEC average: -24,18 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 6 W / 8 W - IMax: 0,06 A - Schutzart: IP X5 - Netzzuleitung: 3/5 x 1,5 mm2 - Einbauort: Decke / Wand - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,72 kg - Gewicht mit Verpackung: 0,87 kg - Klappe: keine - Nennweite: 100 mm - Breite: 159 mm - Höhe: 159 mm - Tiefe: 130 mm - Breite mit Verpackung: 165 mm - Höhe mit Verpackung: 165 mm - Tiefe mit Verpackung: 145 mm - Fördermitteltemperatur bei IMax: 40 °C - Nachlaufzeit: 0 min / 8 min / 17 min / 25 min - Einschaltverzögerung: 0 s / 50 s / 90 s / 120 s - Schalldruckpegel: 27 dB(A) / 32 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2Schaltbild 3

Ausführung mit einstellbarer Einschaltverzögerung und Nachlaufzeit - Ein/Aus über Lichtschalter oder separaten Schalter. - Alle 4 Betriebsprogramme wählbar. - Reihenfolge der Leistungsstufen erfolgt je nach gewähltem Betriebsprogramm. - Einschaltverzögerung stufig über leicht zugängliche Taster einstellbar: 0/50/90/120 sek. - Nachlaufzeit stufig über leicht zugängliche Taster einstellbar: 0/8/17/25 min. - Eingestellte Zeit wird mittels LEDs während der Einstellung angezeigt. - Nicht drehzahlsteuerbar.Betriebsprogramme - Einstellbar über Jumper im Gerät. - Komfortprogramm (voreingestellt)     Benutzer anwesend: Stufe 1     Nachlaufzeit: Stufe 2 - Nachtprogramm     Benutzer anwesend: Stufe 2     Nachlaufzeit: Stufe 1 - Sparprogramm     Benutzer anwesend: Stufe 1     Nachlaufzeit: Stufe 1 - Powerprogramm     Benutzer anwesend: Stufe 2     Nachlaufzeit: Stufe 2Merkmale - Intelligent programmierter Kleinraumventilator für höchste Ansprüche. - 2 Leistungsstufen. - Verdeckte Ansaugung durch Designabdeckung. - Zur Entlüftung. - VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH. - VDE-Zeichen: ECA 100 RC/RCH. - Schutzart IP X5 für Sicherheit im Bad. - Schutzklasse II. - Für Dauerbetrieb geeignet. - Thermischer Überlastungsschutz. - Farbe verkehrsweiß ähnlich RAL 9016. - Gehäuse aus schlagfestem Kunststoff.Motor - Energiesparender, robuster Motor mit Kugellager, wartungsfrei. - Für Dauerbetrieb geeignet.Montagehinweise - Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar. - Wand- und Deckenmontage möglich. - Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle.Elektrischer Anschluss - Elektrischer Anschluss Unterputz.Sicherheitshinweise - Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. - Details siehe Planungshinweise.Artikel:ECA 100 ipro VZC - Ausführung: Einstellbare Einschaltverzögerung und Nachlaufzeit - Fördervolumen: 78 m3/h / 92 m3/h - Drehzahl: 2100 1/min / 2500 1/min - Drehzahlsteuerbar: nein - Reversierbarkeit: nein - SEC average: -10,52 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 6 W / 8 W - IMax: 0,06 A - Schutzart: IP X5 - Netzzuleitung: 5 / 1,5 mm2 - Einbauort: Decke / Wand - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,71 kg - Gewicht mit Verpackung: 0,86 kg - Klappe: keine - Nennweite: 100 mm - Breite: 159 mm - Höhe: 159 mm - Tiefe: 130 mm - Breite mit Verpackung: 165 mm - Höhe mit Verpackung: 165 mm - Tiefe mit Verpackung: 145 mm - Fördermitteltemperatur bei IMax: 40 °C - Nachlaufzeit: 0 min / 8 min / 17 min / 25 min - Einschaltverzögerung: 0 s / 50 s / 90 s / 120 s - Schalldruckpegel: 27 dB(A) / 32 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2Schaltbild 3

Ausführung mit Lichtsteuerung - Barrierefreies Produkt, da automatisches Ein- / Ausschalten über Lichtsensor. - Alle 4 Betriebsprogramme wählbar. - Reihenfolge der Leistungsstufen erfolgt je nach gewähltem Betriebsprogramm. - Betrieb nur in dunklen Räumen möglich. - Die Lichtsteuerung schaltet den Ventilator ab einer Mindesthelligkeit im Raum ein, z.B. beim Einschalten einer Lampe. - Einschalthelligkeit (am Gerät) min. 30 Lux. - Ausschalthelligkeit (am Gerät) max. 1,7 Lux. - Installation eines Schalters entfällt. - Einschaltverzögerung stufig über leicht zugängliche Taster einstellbar: 0/50/90/120 sek. - Nachlaufzeit stufig über leicht zugängliche Taster einstellbar: 0/8/17/25 min. - Eingestellte Zeit wird mittels LEDs während der Einstellung angezeigt. - Verdeckte Ansaugung, mit elektrisch betätigtem Innenverschluss. - Nicht drehzahlsteuerbar.Betriebsprogramme - Einstellbar über Jumper im Gerät. - Komfortprogramm (voreingestellt)     Benutzer anwesend: Stufe 1     Nachlaufzeit: Stufe 2 - Nachtprogramm     Benutzer anwesend: Stufe 2     Nachlaufzeit: Stufe 1 - Sparprogramm     Benutzer anwesend: Stufe 1     Nachlaufzeit: Stufe 1 - Powerprogramm     Benutzer anwesend: Stufe 2     Nachlaufzeit: Stufe 2Merkmale - Intelligent programmierter Kleinraumventilator für höchste Ansprüche. - 2 Leistungsstufen. - Verdeckte Ansaugung durch Designabdeckung. - Zur Entlüftung. - VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH. - VDE-Zeichen: ECA 100 RC/RCH. - Schutzart IP X5 für Sicherheit im Bad. - Schutzklasse II. - Für Dauerbetrieb geeignet. - Thermischer Überlastungsschutz. - Farbe verkehrsweiß ähnlich RAL 9016. - Gehäuse aus schlagfestem Kunststoff.Motor - Energiesparender, robuster Motor mit Kugellager, wartungsfrei. - Für Dauerbetrieb geeignet.Montagehinweise - Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar. - Wand- und Deckenmontage möglich. - Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle.Elektrischer Anschluss - Elektrischer Anschluss Unterputz.Sicherheitshinweise - Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. - Details siehe Planungshinweise.Artikel:ECA 100 ipro KF - Ausführung: Lichtsteuerung - Fördervolumen: 78 m3/h / 92 m3/h - Drehzahl: 2100 1/min / 2500 1/min - Drehzahlsteuerbar: nein - Reversierbarkeit: nein - SEC average: -22,55 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 10 W / 13 W - IMax: 0,08 A - Schutzart: IP X5 - Netzzuleitung: 3/5 x 1,5 mm2 - Einbauort: Decke / Wand - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,74 kg - Gewicht mit Verpackung: 0,89 kg - Klappe: integriert - Klappenart: elektrisch - Nennweite: 100 mm - Breite: 159 mm - Höhe: 159 mm - Tiefe: 130 mm - Breite mit Verpackung: 165 mm - Höhe mit Verpackung: 165 mm - Tiefe mit Verpackung: 145 mm - Fördermitteltemperatur bei IMax: 40 °C - Nachlaufzeit: 0 min / 8 min / 17 min / 25 min - Einschaltverzögerung: 0 s / 50 s / 90 s / 120 s - Schalldruckpegel: 27 dB(A) / 32 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2Schaltbild 3

Standardausführung - Ein/Aus über Lichtschalter oder separaten Schalter. - Betrieb entweder in Stufe 1 oder Stufe 2. - Zweistufig bedienbar mittels handelsüblichen Doppelwechselschalter. - Drehzahlsteuerbar.Merkmale - Intelligent programmierter Kleinraumventilator für höchste Ansprüche. - 2 Leistungsstufen. - Verdeckte Ansaugung durch Designabdeckung. - Zur Entlüftung. - VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH. - VDE-Zeichen: ECA 100 RC/RCH. - Schutzart IP X5 für Sicherheit im Bad. - Schutzklasse II. - Für Dauerbetrieb geeignet. - Thermischer Überlastungsschutz. - Farbe verkehrsweiß ähnlich RAL 9016. - Gehäuse aus schlagfestem Kunststoff.Motor - Energiesparender, robuster Motor mit Kugellager, wartungsfrei. - Für Dauerbetrieb geeignet.Montagehinweise - Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar. - Wand- und Deckenmontage möglich. - Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle.Elektrischer Anschluss - Elektrischer Anschluss Unterputz.Sicherheitshinweise - Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. - Details siehe Planungshinweise.Artikel:ECA 100 ipro - Ausführung: Standardausführung - Fördervolumen: 78 m3/h / 92 m3/h - Drehzahl: 2100 1/min / 2500 1/min - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - SEC average: -10,69 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 6 W / 8 W - IMax: 0,06 A - Schutzart: IP X5 - Netzzuleitung: 3/5 x 1,5 mm2 - Einbauort: Decke / Wand - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,7 kg - Gewicht mit Verpackung: 0,85 kg - Klappe: keine - Nennweite: 100 mm - Breite: 159 mm - Höhe: 159 mm - Tiefe: 130 mm - Breite mit Verpackung: 165 mm - Höhe mit Verpackung: 165 mm - Tiefe mit Verpackung: 145 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 27 dB(A) / 32 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2

Standardausführung - Ein/Aus über Lichtschalter oder separaten Schalter. - Betrieb entweder in Stufe 1 oder Stufe 2. - Zweistufig bedienbar mittels handelsüblichen Doppelwechselschalter. - Drehzahlsteuerbar. - Verdeckte Ansaugung, mit elektrisch betätigtem Innenverschluss.Merkmale - Intelligent programmierter Kleinraumventilator für höchste Ansprüche. - 2 Leistungsstufen. - Verdeckte Ansaugung durch Designabdeckung. - Zur Entlüftung. - VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH. - VDE-Zeichen: ECA 100 RC/RCH. - Schutzart IP X5 für Sicherheit im Bad. - Schutzklasse II. - Für Dauerbetrieb geeignet. - Thermischer Überlastungsschutz. - Farbe verkehrsweiß ähnlich RAL 9016. - Gehäuse aus schlagfestem Kunststoff.Motor - Energiesparender, robuster Motor mit Kugellager, wartungsfrei. - Für Dauerbetrieb geeignet.Montagehinweise - Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar. - Wand- und Deckenmontage möglich. - Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle.Elektrischer Anschluss - Elektrischer Anschluss Unterputz.Sicherheitshinweise - Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar. - Details siehe Planungshinweise.Artikel:ECA 100 ipro K - Ausführung: Standardausführung - Fördervolumen: 78 m3/h / 92 m3/h - Drehzahl: 2100 1/min / 2500 1/min - Drehzahlsteuerbar: ja - Reversierbarkeit: nein - SEC average: -8,35 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 10 W / 13 W - IMax: 0,08 A - Schutzart: IP X5 - Netzzuleitung: 3/5 x 1,5 mm2 - Einbauort: Decke / Wand - Einbauart: Aufputz - Einbaulage: beliebig - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,74 kg - Gewicht mit Verpackung: 0,89 kg - Klappe: integriert - Klappenart: elektrisch - Nennweite: 100 mm - Breite: 159 mm - Höhe: 159 mm - Tiefe: 130 mm - Breite mit Verpackung: 165 mm - Höhe mit Verpackung: 165 mm - Tiefe mit Verpackung: 145 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 27 dB(A) / 32 dB(A) / Abstand 3 m, FreifeldbedingungenUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2Schaltbild 3
