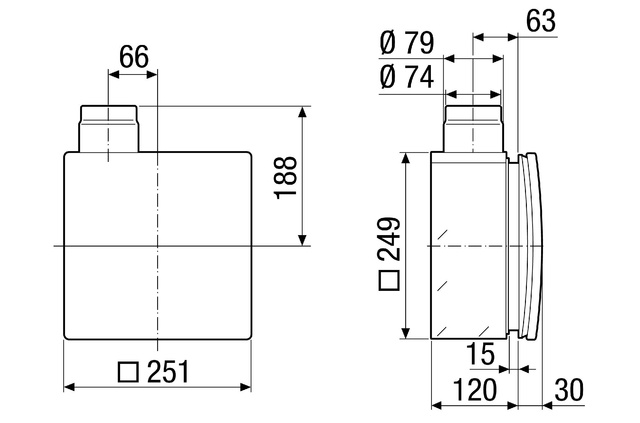

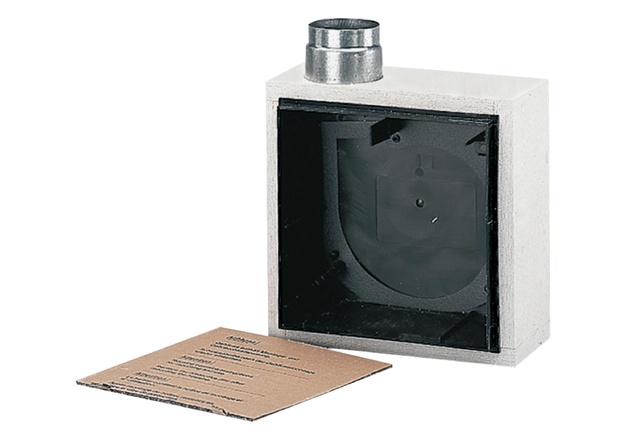

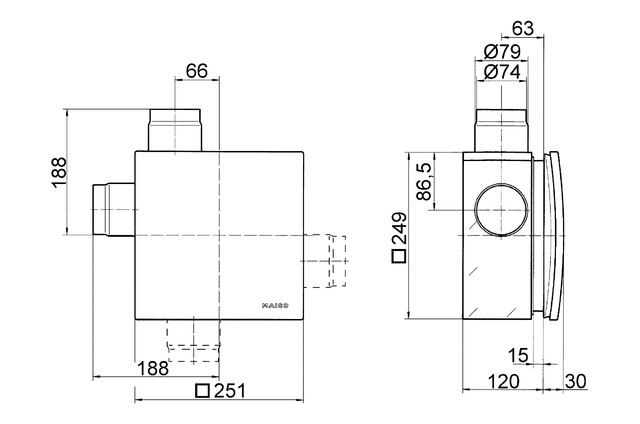

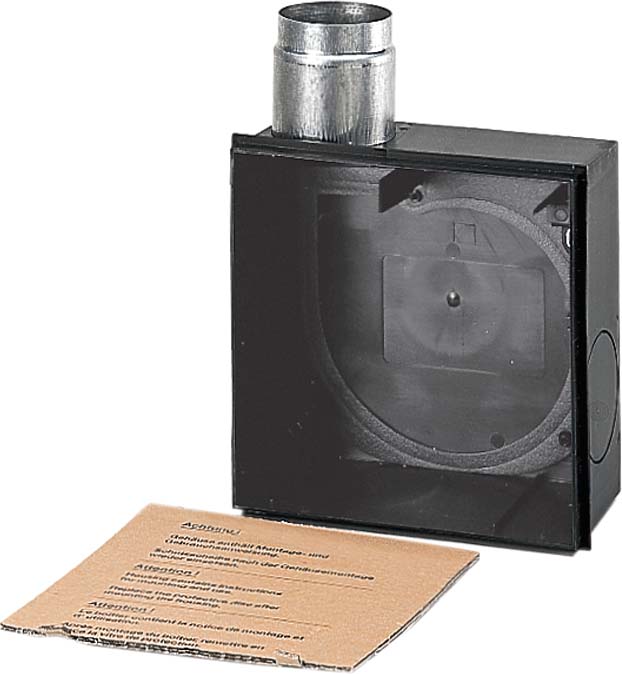

Maico Brandschutz-UP-Gehäuse f.ER60P,ER100 ER - UPB

Ausführung mit einstellbarem Verzögerungszeitschalter: Einschaltverzögerung einstellbar von 0 bis ca. 150 sek. Nachlaufzeit einstellbar von ca. 1,5 bis ca. 24 min. Nicht drehzahlsteuerbar. Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB.... Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H). Problemloser Filterwechsel ohne Werkzeug. Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. Farbe verkehrsweiß ähnlich RAL 9016. Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. Schutzklasse II. Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. Robuster energiesparender Kondensatormotor. Motor mit thermischem Überlastungsschutz. Wartungsfrei, mit beidseitig geschlossenen Kugellagern. Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h. Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel. Mit VDE-Zeichen.Artikel: ER 60 VZC, Ausführung: Einstellbarer Verzögerungszeitschalter, Fördervolumen: 62 m3/h, Drehzahl: 1250 1/min, Luftrichtung: Entlüftung, Drehzahlsteuerbar: nein, SEC average: -3,43 kWh/(m2*a), Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Leistungsaufnahme: 21 W, IMax: 0,16 A, Schutzart: IP X5, Netzzuleitung: 5 / 1,5 mm2, Einbauort: Wand / Decke, Einbauart: Unterputz, Systemart: dezentral, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 1,52 kg, Gewicht mit Verpackung: 1,8 kg, Filterklasse: ISO Coarse 30 % (G2), Ausblasrichtung: seitlich, Breite: 250 mm, Höhe: 250 mm, Tiefe: 150 mm, Breite mit Verpackung: 280 mm, Höhe mit Verpackung: 280 mm, Tiefe mit Verpackung: 155 mm, Fördermitteltemperatur bei IMax: 40 °C, Nachlaufzeit: 1,5 min - 24 min, Einschaltverzögerung: 0 s - 150 s, Schalldruckpegel: 36 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2, Nennweite: 75 mm / 80 mmUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2Schaltbild 3

Standardausführung: ER 100: Drehzahlsteuerbar. ER 60: Nicht drehzahlsteuerbar. Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB.... Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H). Problemloser Filterwechsel ohne Werkzeug. Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. Farbe verkehrsweiß ähnlich RAL 9016. Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. Schutzklasse II. Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. Robuster energiesparender Kondensatormotor. Motor mit thermischem Überlastungsschutz. Wartungsfrei, mit beidseitig geschlossenen Kugellagern. Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h. Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel. Mit VDE-Zeichen.Artikel: ER 60, Ausführung: Standardausführung, Fördervolumen: 62 m3/h, Drehzahl: 1250 1/min, Luftrichtung: Entlüftung, Drehzahlsteuerbar: nein, SEC average: -3,72 kWh/(m2*a), Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Leistungsaufnahme: 21 W, IMax: 0,16 A, Schutzart: IP X5, Netzzuleitung: 3 / 1,5 mm2, Einbauort: Wand / Decke, Einbauart: Unterputz, Systemart: dezentral, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 1,5 kg, Gewicht mit Verpackung: 1,78 kg, Filterklasse: ISO Coarse 30 % (G2), Ausblasrichtung: seitlich, Breite: 250 mm, Höhe: 250 mm, Tiefe: 140 mm, Breite mit Verpackung: 285 mm, Höhe mit Verpackung: 285 mm, Tiefe mit Verpackung: 155 mm, Fördermitteltemperatur bei IMax: 40 °C, Schalldruckpegel: 36 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2, Nennweite: 75 mm / 80 mmUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2Schaltbild 3

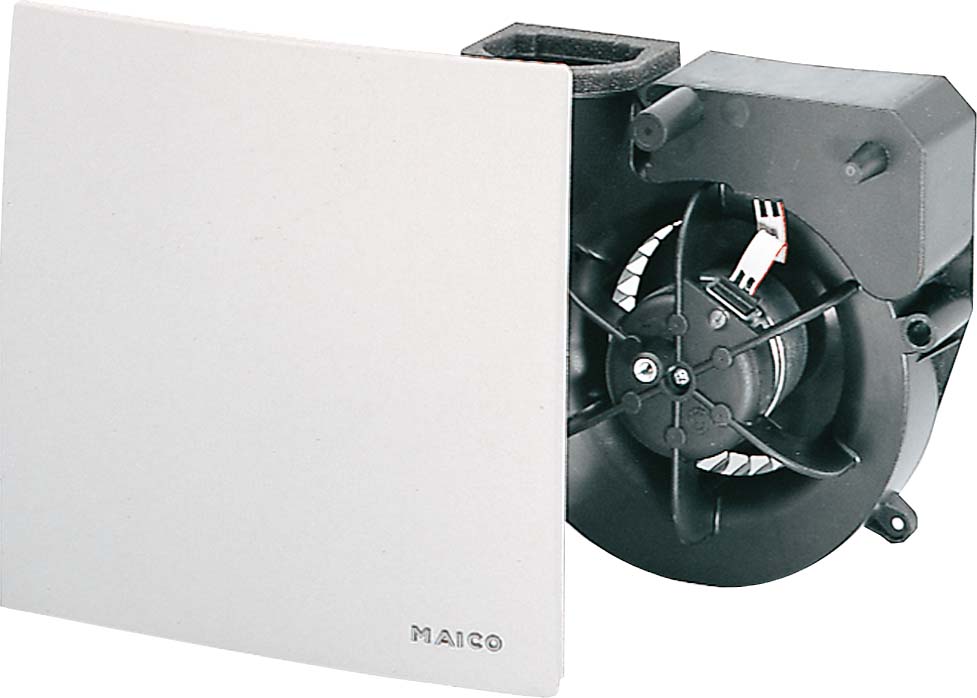

Ausführung mit Verzögerungszeitschalter: Einschaltverzögerung ca. 50 sek. Nachlaufzeit ca. 6 min. Nicht drehzahlsteuerbar. Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB.... Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H). Problemloser Filterwechsel ohne Werkzeug. Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. Farbe verkehrsweiß ähnlich RAL 9016. Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. Schutzklasse II. Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. Robuster energiesparender Kondensatormotor. Motor mit thermischem Überlastungsschutz. Wartungsfrei, mit beidseitig geschlossenen Kugellagern. Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h. Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel. Mit VDE-Zeichen.Artikel: ER 60 VZ, Ausführung: Verzögerungszeitschalter, Fördervolumen: 62 m3/h, Drehzahl: 1250 1/min, Luftrichtung: Entlüftung, Drehzahlsteuerbar: nein, SEC average: -3,43 kWh/(m2*a), Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Leistungsaufnahme: 21 W, IMax: 0,16 A, Schutzart: IP X5, Netzzuleitung: 5 / 1,5 mm2, Einbauort: Wand / Decke, Einbauart: Unterputz, Systemart: dezentral, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 1,5 kg, Gewicht mit Verpackung: 1,78 kg, Filterklasse: ISO Coarse 30 % (G2), Ausblasrichtung: seitlich, Breite: 250 mm, Höhe: 250 mm, Tiefe: 140 mm, Breite mit Verpackung: 285 mm, Höhe mit Verpackung: 285 mm, Tiefe mit Verpackung: 155 mm, Fördermitteltemperatur bei IMax: 40 °C, Nachlaufzeit: 6 min, Einschaltverzögerung: 50 s, Schalldruckpegel: 36 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2, Nennweite: 75 mm / 80 mmUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2Schaltbild 3

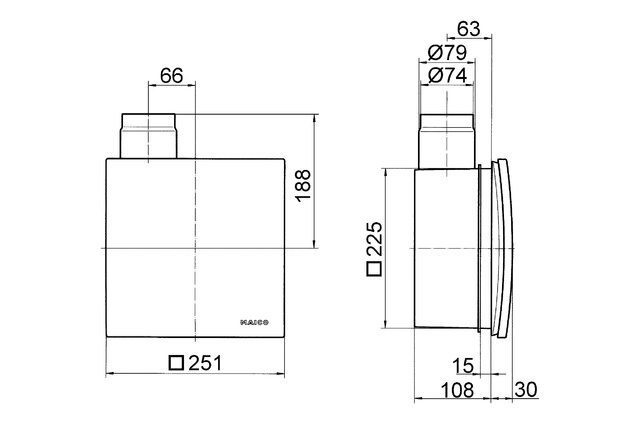

Ausführung mit Feuchtesteuerung und Grundlastschaltung: Barrierefreies Produkt, da automatisches Ein-/Ausschalten über Feuchtesteuerung möglich ist. Vollautomatische intelligente Feuchtesteuerung. Keine Einstellung der Einschaltfeuchte notwendig. Ventilator überwacht die Raumluftfeuchte eigenständig und entlüftet automatisch. Nicht drehzahlsteuerbar. Nicht für Zweitraumlüftung geeignet. Manuelle Bedienung über einen Schalter möglich, z. B. Einschalten der Volllast per Lichtschalter. Standardschaltung: Ventilator läuft im Grundlastbetrieb, Feuchtesteuerung ist aktiv, bei Überschreitung des Einschaltpunkts Volllastbetrieb, bei Unterschreitung des Ausschaltpunkts Grundlastbetrieb. Weitere Schaltungsvarianten: Ventilatorbetrieb mit oder ohne Grundlastbetrieb, manuelle Zuschaltung der Volllast, Ein- bzw. Ausschalten des Ventilators durch einen Schalter. Einschalten der Volllast durch den Lichtschalter und damit verbunden eine Nachlaufsteuerung (Nachlaufzeit 15 min) des Ventilators. Der Ventilator läuft so lange bis die Luftfeuchtigkeit im Raum unter die Ausschaltfeuchte gefallen ist. Nach spätestens 60 min wird die Nachlaufzeit aktiviert und der Ventilator danach ausgeschaltet. Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB.... Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H). Problemloser Filterwechsel ohne Werkzeug. Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. Farbe verkehrsweiß ähnlich RAL 9016. Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. Schutzklasse II. Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. Robuster energiesparender Kondensatormotor. Motor mit thermischem Überlastungsschutz. Wartungsfrei, mit beidseitig geschlossenen Kugellagern. Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h. Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel. Mit VDE-Zeichen.Artikel: ER 60 H, Ausführung: Feuchtesteuerung, Fördervolumen: 35 m3/h / 62 m3/h, Drehzahl: 850 1/min / 1250 1/min, Luftrichtung: Entlüftung, Drehzahlsteuerbar: nein, SEC average: -20,12 kWh/(m2*a), Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Leistungsaufnahme: 10 W / 21 W, IMax: 0,12 A / 0,16 A, Schutzart: IP X5, Netzzuleitung: 3/5 x 1,5 mm2, Einbauort: Wand / Decke, Einbauart: Unterputz, Systemart: dezentral, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 1,52 kg, Gewicht mit Verpackung: 1,8 kg, Filterklasse: ISO Coarse 30 % (G2), Ausblasrichtung: seitlich, Breite: 250 mm, Höhe: 250 mm, Tiefe: 150 mm, Breite mit Verpackung: 280 mm, Höhe mit Verpackung: 280 mm, Tiefe mit Verpackung: 155 mm, Fördermitteltemperatur bei IMax: 40 °C, Nachlaufzeit: 6 min / Nachlaufzeit bei Verwendung eines optionalen Schalters (z.B. Lichtschalter) verfügbar, Schalldruckpegel: 25 dB(A) / 36 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2, Nennweite: 75 mm / 80 mmUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2Schaltbild 3

Ausführung mit Verzögerungszeitschalter: Einschaltverzögerung ca. 50 sek. Nachlaufzeit ca. 6 min. Nicht drehzahlsteuerbar. Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB.... Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H). Problemloser Filterwechsel ohne Werkzeug. Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. Farbe verkehrsweiß ähnlich RAL 9016. Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. Schutzklasse II. Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. Robuster energiesparender Kondensatormotor. Motor mit thermischem Überlastungsschutz. Wartungsfrei, mit beidseitig geschlossenen Kugellagern. Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h. Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel. Mit VDE-Zeichen.Artikel: ER 100 VZ, Ausführung: Verzögerungszeitschalter, Fördervolumen: 101 m3/h, Drehzahl: 1900 1/min, Luftrichtung: Entlüftung, Drehzahlsteuerbar: nein, SEC average: -6,5 kWh/(m2*a), Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Leistungsaufnahme: 29,5 W, IMax: 0,14 A, Schutzart: IP X5, Netzzuleitung: 5 / 1,5 mm2, Einbauort: Wand / Decke, Einbauart: Unterputz, Systemart: dezentral, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 1,47 kg, Gewicht mit Verpackung: 1,75 kg, Filterklasse: ISO Coarse 30 % (G2), Ausblasrichtung: seitlich, Breite: 250 mm, Höhe: 250 mm, Tiefe: 150 mm, Breite mit Verpackung: 280 mm, Höhe mit Verpackung: 280 mm, Tiefe mit Verpackung: 155 mm, Fördermitteltemperatur bei IMax: 40 °C, Nachlaufzeit: 6 min, Einschaltverzögerung: 50 s, Schalldruckpegel: 45 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2, Nennweite: 75 mm / 80 mmUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2Schaltbild 3

Türlüftungsgitter für Bad, WC, Küche. MLK 30: Türausschnitt: 271 x 111 mm, Außenmaß: 290 x 125 mm. MLK 45: Türausschnitt: 432 x 76 mm, Außenmaß: 457 x 92 mm.Artikel: MLK 30 weiß, Luftrichtung: Be- und Entlüftung, Einbau: innen, Einbauort: Tür, Material: Kunststoff, Kunststoffangaben: Polystyrol, PVC-frei, Farbe: weiß, Gewicht: 0,2 kg, Gewicht mit Verpackung: 0,22 kg, Freier Querschnitt: 164 cm2, Breite: 290 mm, Höhe: 125 mm, Tiefe: 38 mm, Breite mit Verpackung: 300 mm, Höhe mit Verpackung: 125 mm, Tiefe mit Verpackung: 51 mm, Minimale Türblattstärke: 36 mmUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2

Türlüftungsgitter für Bad, WC, Küche. MLK 30: Türausschnitt: 271 x 111 mm, Außenmaß: 290 x 125 mm. MLK 45: Türausschnitt: 432 x 76 mm, Außenmaß: 457 x 92 mm.Artikel: MLK 45 weiß, Luftrichtung: Be- und Entlüftung, Einbau: innen, Einbauort: Tür, Material: Kunststoff, Kunststoffangaben: Polystyrol, PVC-frei, Farbe: weiß, Gewicht: 0,27 kg, Gewicht mit Verpackung: 0,31 kg, Freier Querschnitt: 154 cm2, Breite: 457 mm, Höhe: 92 mm, Tiefe: 38 mm, Breite mit Verpackung: 458 mm, Höhe mit Verpackung: 93 mm, Tiefe mit Verpackung: 36 mm, Minimale Türblattstärke: 35 mmUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2

Flexibles fünflagig verrilltes Aluminiumrohr zum Einsatz als Anschlussleitung an die Hauptleitung gemäß DIN 18017-3. Nicht brennbar gemäß DIN 4102 Klasse A1. Längenangaben: gestreckte Länge.Artikel: AFR 100, Max. Betriebsdruck: 2500 Pa, Einbauart: Unterputz, Material: Aluminium, Gewicht: 0,92 kg, Gewicht mit Verpackung: 1,03 kg, Geeignet für Nennweite: 100 mm, Länge: 10 m, Breite: 10000 mm, Höhe: 115 mm, Tiefe: 115 mm, Breite mit Verpackung: 403 mm, Höhe mit Verpackung: 122 mm, Tiefe mit Verpackung: 122 mm, Umgebungstemperatur: 100 °CUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2
