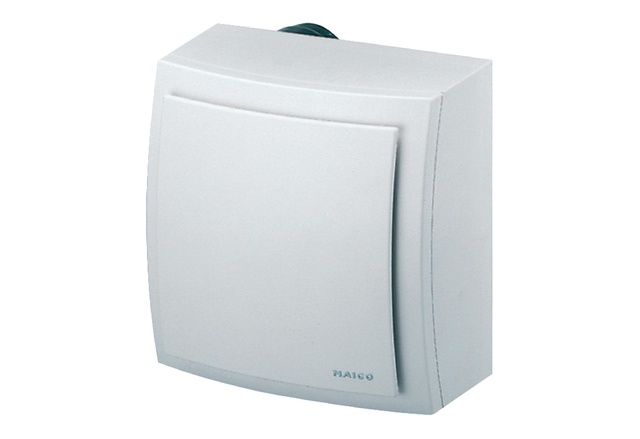

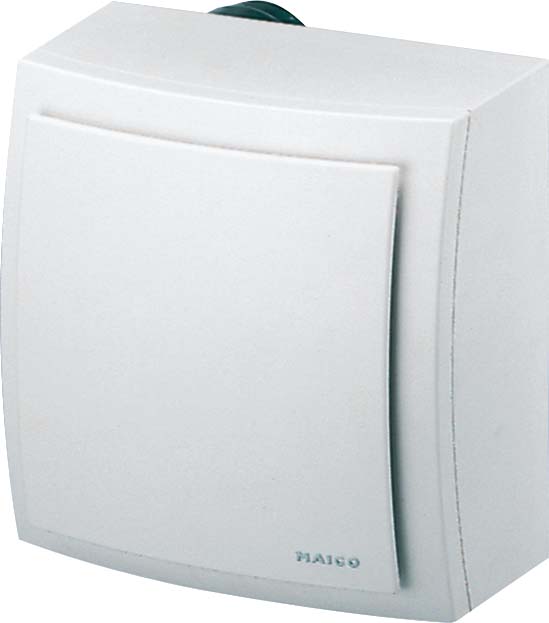

Maico Aufputzventilator 21W,61cbm/h,IPX5 ER-AP 60

<p> - Türlüftungsgitter für Bad, WC, Küche.</p><p> - MLK 30: Türausschnitt: 271 x 111 mm, Außenmaß: 290 x 125 mm.</p><p> - MLK 45: Türausschnitt: 432 x 76 mm, Außenmaß: 457 x 92 mm.</p><p></p><p>Artikel:</p><p>MLK 30 weiß</p><p> - Luftrichtung: Be- und Entlüftung</p><p> - Einbau: innen</p><p> - Einbauort: Tür</p><p> - Material: Kunststoff</p><p> - Kunststoffangaben: Polystyrol, PVC-frei</p><p> - Farbe: weiß</p><p> - Gewicht: 0,2 kg</p><p> - Gewicht mit Verpackung: 0,22 kg</p><p> - Freier Querschnitt: 164 cm2</p><p> - Breite: 290 mm</p><p> - Höhe: 125 mm</p><p> - Tiefe: 38 mm</p><p> - Breite mit Verpackung: 300 mm</p><p> - Höhe mit Verpackung: 125 mm</p><p> - Tiefe mit Verpackung: 51 mm</p><p> - Minimale Türblattstärke: 36 mm</p>Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt

<p> - Türlüftungsgitter für Bad, WC, Küche.</p><p> - MLK 30: Türausschnitt: 271 x 111 mm, Außenmaß: 290 x 125 mm.</p><p> - MLK 45: Türausschnitt: 432 x 76 mm, Außenmaß: 457 x 92 mm.</p><p></p><p>Artikel:</p><p>MLK 45 weiß</p><p> - Luftrichtung: Be- und Entlüftung</p><p> - Einbau: innen</p><p> - Einbauort: Tür</p><p> - Material: Kunststoff</p><p> - Kunststoffangaben: Polystyrol, PVC-frei</p><p> - Farbe: weiß</p><p> - Gewicht: 0,27 kg</p><p> - Gewicht mit Verpackung: 0,31 kg</p><p> - Freier Querschnitt: 154 cm2</p><p> - Breite: 457 mm</p><p> - Höhe: 92 mm</p><p> - Tiefe: 38 mm</p><p> - Breite mit Verpackung: 458 mm</p><p> - Höhe mit Verpackung: 93 mm</p><p> - Tiefe mit Verpackung: 36 mm</p><p> - Minimale Türblattstärke: 35 mm</p>Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt

<p> - Der elektronische Hygrostat HY 230 bzw. HY 230 I dient zur Entfeuchtung oder Befeuchtung von geschlossenen Räumen. Er ist für sämtliche Wohnbereiche und Gewerberäume geeignet, auch für Feuchträume wie z.B. Badezimmer (Bei Installation bitte Schutzart beachten), Wasch- und Trockenräume.</p><p> - Der Hygrostat erfasst mit einem internen Sensor die Raumfeuchtigkeit und schaltet abhängig vom eingestellten Sollwert die Ventilatoren, Wärmerückgewinnungsgeräte bzw. Be- oder Entfeuchtungsgeräte ein und aus.</p><p> - Der HY 230 bzw. HY 230 I wird entweder direkt auf eine UP-Dose montiert oder über das Aufputz-Montageset APM HY 230 an die Wand montiert.</p><p> - Mit einem Dipschalter auf der Platine kann bei der Inbetriebnahme die Betriebsart Entfeuchten (Werkseinstellung) oder Befeuchten festgelegt werden.</p><p> - Durch eine rote Leuchtdiode im Gehäuse wird der Schaltzustand des Relais angezeigt.</p><p></p><p>Artikel:</p><p>HY 230</p><p> - Spannungsart: Wechselstrom</p><p> - Bemessungsspannung: 230 V</p><p> - Ausgang: 230 V</p><p> - Netzfrequenz: 50 Hz</p><p> - Schutzart: IP 30</p><p> - Messbereich relative Feuchte: 20 % - 80 %</p><p> - Einbauart: Aufputz</p><p> - Material: Kunststoff</p><p> - Farbe: reinweiß, ähnlich RAL 9010</p><p> - Gewicht: 0,08 kg</p><p> - Gewicht mit Verpackung: 0,09 kg</p><p> - Breite: 71 mm</p><p> - Höhe: 71 mm</p><p> - Tiefe: 27 mm</p><p> - Breite mit Verpackung: 75 mm</p><p> - Höhe mit Verpackung: 80 mm</p><p> - Tiefe mit Verpackung: 36 mm</p><p> - Umgebungstemperatur: 0 °C bis 50 °C</p><p> - Bedienelement: Außenliegend</p><p> - Fühlertoleranz, relative Feuchte: 5 %</p><p> - Schaltdifferenz, relative Feuchte: 2,5 %</p><p> - Max. zulässiger Schaltstrom: 10 A / 4 A / cos phi = 1, 230 V AC / cos phi = 0,6, 230 V AC</p><p> - Max. zulässiger Einschaltstrom: 16 A</p>

<p> - Der elektronische Hygrostat HY 230 bzw. HY 230 I dient zur Entfeuchtung oder Befeuchtung von geschlossenen Räumen. Er ist für sämtliche Wohnbereiche und Gewerberäume geeignet, auch für Feuchträume wie z.B. Badezimmer (Bei Installation bitte Schutzart beachten), Wasch- und Trockenräume.</p><p> - Der Hygrostat erfasst mit einem internen Sensor die Raumfeuchtigkeit und schaltet abhängig vom eingestellten Sollwert die Ventilatoren, Wärmerückgewinnungsgeräte bzw. Be- oder Entfeuchtungsgeräte ein und aus.</p><p> - Der HY 230 bzw. HY 230 I wird entweder direkt auf eine UP-Dose montiert oder über das Aufputz-Montageset APM HY 230 an die Wand montiert.</p><p> - Mit einem Dipschalter auf der Platine kann bei der Inbetriebnahme die Betriebsart Entfeuchten (Werkseinstellung) oder Befeuchten festgelegt werden.</p><p> - Durch eine rote Leuchtdiode im Gehäuse wird der Schaltzustand des Relais angezeigt.</p><p></p><p>Artikel:</p><p>HY 230 I</p><p> - Spannungsart: Wechselstrom</p><p> - Bemessungsspannung: 230 V</p><p> - Ausgang: 230 V</p><p> - Netzfrequenz: 50 Hz</p><p> - Schutzart: IP 30</p><p> - Messbereich relative Feuchte: 20 % - 80 %</p><p> - Einbauart: Aufputz</p><p> - Material: Kunststoff</p><p> - Farbe: reinweiß, ähnlich RAL 9010</p><p> - Gewicht: 0,07 kg</p><p> - Gewicht mit Verpackung: 0,08 kg</p><p> - Breite: 71 mm</p><p> - Höhe: 71 mm</p><p> - Tiefe: 27 mm</p><p> - Breite mit Verpackung: 75 mm</p><p> - Höhe mit Verpackung: 80 mm</p><p> - Tiefe mit Verpackung: 36 mm</p><p> - Umgebungstemperatur: 0 °C bis 50 °C</p><p> - Bedienelement: Innenliegend</p><p> - Fühlertoleranz, relative Feuchte: 5 %</p><p> - Schaltdifferenz, relative Feuchte: 2,5 %</p><p> - Max. zulässiger Schaltstrom: 10 A / 4 A / cos phi = 1, 230 V AC / cos phi = 0,6, 230 V AC</p><p> - Max. zulässiger Einschaltstrom: 16 A</p>

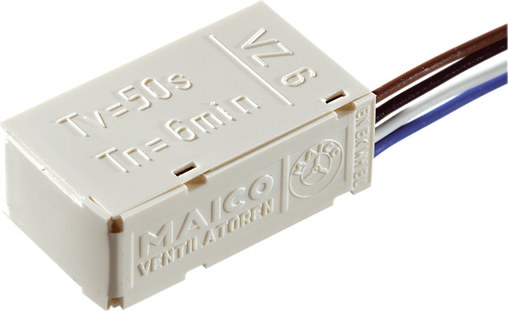

<p> - Verzögerungszeitschalter zur Steuerung der Einschaltverzögerung und Nachlaufzeit von Ventilatoren.</p><p> - Betätigung über handelsübliche Schalter möglich.</p><p> - VZ 24 C: Betätigung über handelsübliche Schalter oder Taster möglich.</p><p> - Störfest gemäß EN 61000-4-5 (bei 1000 V bis 4000 V). Bei Bedarf zusätzliche Entstörmaßnahmen treffen (L-, C- oder RC-Glieder, Schutzdioden, Varistoren).</p><p></p><p>Artikel:</p><p>VZ 6</p><p> - Bemessungsspannung: 230 V</p><p> - Netzfrequenz: 50 Hz / 60 Hz</p><p> - Maximalbelastung: 1,25 A</p><p> - Schutzart: IP 40</p><p> - Gewicht: 0,01 kg</p><p> - Gewicht mit Verpackung: 0,02 kg</p><p> - Breite: 20 mm</p><p> - Höhe: 13 mm</p><p> - Tiefe: 35 mm</p><p> - Breite mit Verpackung: 20 mm</p><p> - Höhe mit Verpackung: 13 mm</p><p> - Tiefe mit Verpackung: 35 mm</p><p> - Umgebungstemperatur: 0 °C bis 50 °C</p><p> - Fernbedienung: nein</p><p> - Nachlaufzeit: 6 min</p><p> - Einschaltverzögerung: 50 s</p>Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2Montageanleitung 3

<p> - Verzögerungszeitschalter zur Steuerung der Einschaltverzögerung und Nachlaufzeit von Ventilatoren.</p><p> - Betätigung über handelsübliche Schalter möglich.</p><p> - VZ 24 C: Betätigung über handelsübliche Schalter oder Taster möglich.</p><p> - Störfest gemäß EN 61000-4-5 (bei 1000 V bis 4000 V). Bei Bedarf zusätzliche Entstörmaßnahmen treffen (L-, C- oder RC-Glieder, Schutzdioden, Varistoren).</p><p></p><p>Artikel:</p><p>VZ 12</p><p> - Bemessungsspannung: 230 V</p><p> - Netzfrequenz: 50 Hz / 60 Hz</p><p> - Maximalbelastung: 1,25 A</p><p> - Schutzart: IP 40</p><p> - Gewicht: 0,01 kg</p><p> - Gewicht mit Verpackung: 0,02 kg</p><p> - Breite: 20 mm</p><p> - Höhe: 13 mm</p><p> - Tiefe: 35 mm</p><p> - Breite mit Verpackung: 20 mm</p><p> - Höhe mit Verpackung: 13 mm</p><p> - Tiefe mit Verpackung: 35 mm</p><p> - Umgebungstemperatur: 0 °C bis 50 °C</p><p> - Fernbedienung: nein</p><p> - Nachlaufzeit: 12 min</p><p> - Einschaltverzögerung: 50 s</p>Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2Montageanleitung 3

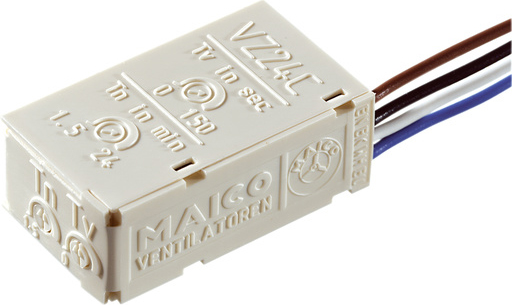

<p> - Verzögerungszeitschalter zur Steuerung der Einschaltverzögerung und Nachlaufzeit von Ventilatoren.</p><p> - Betätigung über handelsübliche Schalter möglich.</p><p> - VZ 24 C: Betätigung über handelsübliche Schalter oder Taster möglich.</p><p> - Störfest gemäß EN 61000-4-5 (bei 1000 V bis 4000 V). Bei Bedarf zusätzliche Entstörmaßnahmen treffen (L-, C- oder RC-Glieder, Schutzdioden, Varistoren).</p><p></p><p>Artikel:</p><p>VZ 24 C</p><p> - Bemessungsspannung: 230 V</p><p> - Netzfrequenz: 50 Hz / 60 Hz</p><p> - Maximalbelastung: 1,25 A</p><p> - Schutzart: IP 40</p><p> - Gewicht: 0,01 kg</p><p> - Gewicht mit Verpackung: 0,02 kg</p><p> - Breite: 20 mm</p><p> - Höhe: 13 mm</p><p> - Tiefe: 35 mm</p><p> - Breite mit Verpackung: 20 mm</p><p> - Höhe mit Verpackung: 13 mm</p><p> - Tiefe mit Verpackung: 35 mm</p><p> - Umgebungstemperatur: 0 °C bis 50 °C</p><p> - Fernbedienung: nein</p><p> - Nachlaufzeit: 1,5 min - 24 min</p><p> - Einschaltverzögerung: 0 s - 150 s</p>Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2Montageanleitung 3

<p>Ausführung mit Verzögerungszeitschalter</p><p> - Einschaltverzögerung ca. 50 sek.</p><p> - Nachlaufzeit ca. 6 min.</p><p> - Nicht drehzahlsteuerbar.</p><p></p><p>Merkmale</p><p> - Aufputzventilator mit ISO Coarse 30 % (G2) Filter zur Entlüftung von Wohnungsküchen, Bädern oder WCs.</p><p> - Kunststoff-Ausblasstutzen DN 75/80 mit selbsttätiger Kunststoff-Rückschlagklappe.</p><p> - Kunststoff-Rückschlagklappe dient zusätzlich als Kaltrauchklappe.</p><p> - Gehäuse drehbar, dadurch Anschluss des Ausblasstutzen links oben oder rechts oben an die Hauptleitung.</p><p> - Problemloser Filterwechsel ohne Werkzeug.</p><p> - Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung.</p><p> - Farbe verkehrsweiß ähnlich RAL 9016.</p><p> - Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise.</p><p> - Schutzklasse II.</p><p> - Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren.</p><p> - Robuster energiesparender Kondensatormotor.</p><p> - Motor mit thermischem Überlastungsschutz.</p><p> - Wartungsfrei, mit beidseitig geschlossenen Kugellagern.</p><p> - Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h.</p><p> - Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel.</p><p> - Mit VDE-Zeichen.</p><p> - Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-42.</p><p> - Zulassungsbescheide auf Anfrage oder auf unserer Homepage www.maico-ventilatoren.com.</p><p></p><p>Artikel:</p><p>ER-AP 60 VZ</p><p> - Ausführung: Verzögerungszeitschalter</p><p> - Fördervolumen: 61 m3/h</p><p> - Drehzahl: 1250 1/min</p><p> - Luftrichtung: Entlüftung</p><p> - Drehzahlsteuerbar: nein</p><p> - SEC average: -3,62 kWh/(m2*a)</p><p> - Bemessungsspannung: 230 V</p><p> - Netzfrequenz: 50 Hz</p><p> - Leistungsaufnahme: 21 W</p><p> - IMax: 0,17 A</p><p> - Schutzart: IP X5</p><p> - Netzzuleitung: 5 / 1,5 mm2</p><p> - Einbauort: Wand / Decke</p><p> - Einbauart: Aufputz</p><p> - Systemart: dezentral</p><p> - Material: Kunststoff</p><p> - Farbe: verkehrsweiß, ähnlich RAL 9016</p><p> - Gewicht: 1,92 kg</p><p> - Gewicht mit Verpackung: 2,48 kg</p><p> - Filterklasse: ISO Coarse 30 % (G2)</p><p> - Brandschutz: nein</p><p> - Anschlussdurchmesser: 75 mm / 80 mm</p><p> - Breite: 236 mm</p><p> - Höhe: 236 mm</p><p> - Tiefe: 217,5 mm</p><p> - Breite mit Verpackung: 255 mm</p><p> - Höhe mit Verpackung: 280 mm</p><p> - Tiefe mit Verpackung: 255 mm</p><p> - Fördermitteltemperatur bei IMax: 40 °C</p><p> - Nachlaufzeit: 6 min</p><p> - Einschaltverzögerung: 50 s</p><p> - Schalldruckpegel: 40 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2</p><p> - Zulassungsnummer: Z-51.1-42</p><p> - Nennweite: 75 mm / 80 mm</p>Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Schaltbild 3Montageanleitung 4Montageanleitung 5

<p>Standardausführung</p><p> - ER 100: Drehzahlsteuerbar.</p><p> - ER 60: Nicht drehzahlsteuerbar.</p><p></p><p>Merkmale</p><p> - Aufputzventilator mit ISO Coarse 30 % (G2) Filter zur Entlüftung von Wohnungsküchen, Bädern oder WCs.</p><p> - Kunststoff-Ausblasstutzen DN 75/80 mit selbsttätiger Kunststoff-Rückschlagklappe.</p><p> - Kunststoff-Rückschlagklappe dient zusätzlich als Kaltrauchklappe.</p><p> - Gehäuse drehbar, dadurch Anschluss des Ausblasstutzen links oben oder rechts oben an die Hauptleitung.</p><p> - Problemloser Filterwechsel ohne Werkzeug.</p><p> - Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung.</p><p> - Farbe verkehrsweiß ähnlich RAL 9016.</p><p> - Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise.</p><p> - Schutzklasse II.</p><p> - Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren.</p><p> - Robuster energiesparender Kondensatormotor.</p><p> - Motor mit thermischem Überlastungsschutz.</p><p> - Wartungsfrei, mit beidseitig geschlossenen Kugellagern.</p><p> - Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h.</p><p> - Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel.</p><p> - Mit VDE-Zeichen.</p><p> - Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-42.</p><p> - Zulassungsbescheide auf Anfrage oder auf unserer Homepage www.maico-ventilatoren.com.</p><p></p><p>Artikel:</p><p>ER-AP 100</p><p> - Ausführung: Standardausführung</p><p> - Fördervolumen: 100 m3/h</p><p> - Drehzahl: 1850 1/min</p><p> - Luftrichtung: Entlüftung</p><p> - Drehzahlsteuerbar: ja</p><p> - SEC average: -6,54 kWh/(m2*a)</p><p> - Bemessungsspannung: 230 V</p><p> - Netzfrequenz: 50 Hz</p><p> - Leistungsaufnahme: 28,5 W</p><p> - IMax: 0,15 A</p><p> - Schutzart: IP X5</p><p> - Netzzuleitung: 3 / 1,5 mm2</p><p> - Einbauort: Wand / Decke</p><p> - Einbauart: Aufputz</p><p> - Systemart: dezentral</p><p> - Material: Kunststoff</p><p> - Farbe: verkehrsweiß, ähnlich RAL 9016</p><p> - Gewicht: 1,89 kg</p><p> - Gewicht mit Verpackung: 2,45 kg</p><p> - Filterklasse: ISO Coarse 30 % (G2)</p><p> - Brandschutz: nein</p><p> - Anschlussdurchmesser: 75 mm / 80 mm</p><p> - Breite: 236 mm</p><p> - Höhe: 236 mm</p><p> - Tiefe: 217,5 mm</p><p> - Breite mit Verpackung: 255 mm</p><p> - Höhe mit Verpackung: 255 mm</p><p> - Tiefe mit Verpackung: 235 mm</p><p> - Fördermitteltemperatur bei IMax: 40 °C</p><p> - Schalldruckpegel: 49 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2</p><p> - Zulassungsnummer: Z-51.1-42</p><p> - Nennweite: 75 mm / 80 mm</p>Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Maßzeichnung 2Schaltbild 3Montageanleitung 4Montageanleitung 5
