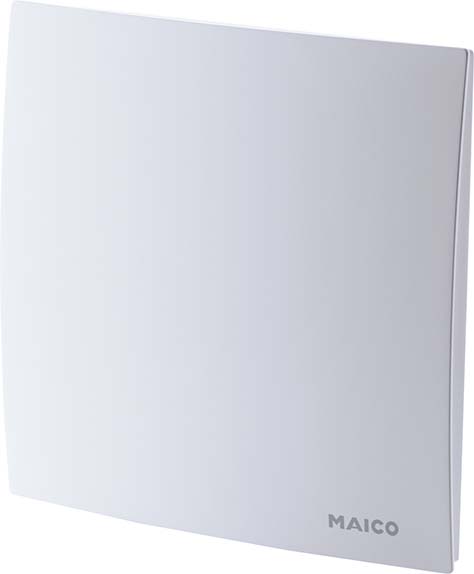

Maico Abdeckung f. Ventilatoreinsatz ER-AK
59,20 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2001709138
Hersteller:
Maico
Hersteller-Nr.:
0084.0362
EAN:
4012799843627
Versandart:
Paket
Hersteller Typ
ER-AK
Produktinformationen "Maico Abdeckung f. Ventilatoreinsatz ER-AK"
ER-AK - Komfort-Ausführung mit intelligentem Zeitmodul
- Abdeckung mit intelligentem Zeit-Modul und LED-Filterwechselanzeige.
- Alle Einstellungen über intuitive, kapazitive Bedienfläche, kein Eingriff auf Platine oder hantieren an 230 V-Komponenten.
- Individuelle Einstellung der Fördervolumen (20/30/40/60/100 m3/h) möglich.
- Elektrische Steckverbindung für schnelle werkzeuglose Verbindung der Abdeckung mit dem Ventilator.
- Ein-/Ausschalten der Volllaststufe über Lichtschalter oder separaten Schalter möglich, mit einstellbarer Einschaltverzögerung (0/30/60*/90/120 sek).
- Bei manueller Bedienung (z. B. per Lichtschalter) gilt die eingestellte Einschaltverzögerung sowie Nachlaufzeit.
- Einstellbare Nachlaufzeit der Volllaststufe (0/3/6/15*/24/30 min).
- Einstellbare Intervallsteuerung (1*/2/4/6/12, Betriebsdauer ca. 10 min.) zur Durchlüftung unregelmäßig genutzter Räume.
- Einstellbare Tastensperre (Mieterschutz).
- Schutzklasse II.
*Werkseinstellung
Besondere Eigenschaften
- Strömungsoptimiertes, formschönes Design.
- Werkzeuglos wechselbarer Filter.
- Mit Filterwechselanzeige.
Merkmale
- Das Gerät kann im Dauerbetrieb in der Grundlaststufe betrieben werden.
- Schutzart IP X5 für Sicherheit im Bad.
- Farbe verkehrsweiß ähnlich RAL 9016.
- Für Einraumentlüftung mit einem einzelnen Ventilator.
- Filter ISO Coarse 30 % (G2), Filterwechsel ohne Werkzeug.
- Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich.
- Nicht drehzahlsteuerbar.
- Schaltungsvariante: Mit einem zusätzlichen Schalter kann die Grundlast ein- bzw. ausgeschaltet werden (siehe Schaltbilder im Internet).
*Werkseinstellung
Artikel:
ER-AK
- Ausführung: Komfort mit intelligentem Zeitmodul
- Fördervolumen: 20 m3/h / 30 m3/h / 40 m3/h / 60 m3/h / 100 m3/h / gemäß Werkseinstellung Stufe 1: 30 m3/h und Stufe 2: 60 m3/h
- Luftrichtung: Entlüftung
- Schutzart: IP X5
- Einbauort: Wand / Decke
- Systemart: dezentral
- Material Gehäuse: Kunststoff
- Farbe: verkehrsweiß, ähnlich RAL 9016
- Gewicht: 0,59 kg
- Gewicht mit Verpackung: 0,76 kg
- Filterklasse: ISO Coarse 30 % (G2)

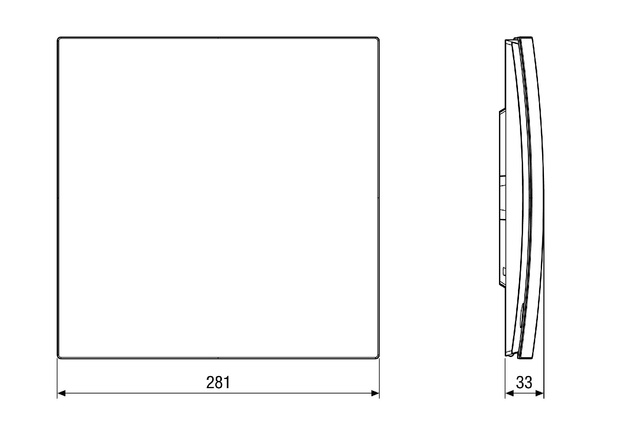

- Breite: 281 mm
- Höhe: 281 mm
- Tiefe: 33 mm
- Breite mit Verpackung: 295 mm
- Höhe mit Verpackung: 305 mm
- Tiefe mit Verpackung: 47 mm
- Fördermitteltemperatur bei IMax: 40 °C
- Einschaltverzögerung: 0 s / 30 s / 60 s / 90 s / 120 s / Ein-/Ausschalten der Volllaststufe über Lichtschalter oder separaten Schalter möglich, 60 sek Werkseinstellung
- Schalldruckpegel: 15 dB(A) / 16 dB(A) / 23 dB(A) / 35 dB(A) / 48 dB(A) / kombiniert mit ER GH, 27 dB(A) / 31 dB(A) / 35 dB(A) / 41 dB(A) / 51 dB(A) kombiniert mit ER GH AP/APB/ Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2
- Zulassungsnummer: Z-51.1-478
Unter nachfolgenden Links finden Sie weitere Informationen:
Produktdatenblatt 1
Produktdatenblatt 2
Schaltbild 3
- Abdeckung mit intelligentem Zeit-Modul und LED-Filterwechselanzeige.
- Alle Einstellungen über intuitive, kapazitive Bedienfläche, kein Eingriff auf Platine oder hantieren an 230 V-Komponenten.
- Individuelle Einstellung der Fördervolumen (20/30/40/60/100 m3/h) möglich.
- Elektrische Steckverbindung für schnelle werkzeuglose Verbindung der Abdeckung mit dem Ventilator.
- Ein-/Ausschalten der Volllaststufe über Lichtschalter oder separaten Schalter möglich, mit einstellbarer Einschaltverzögerung (0/30/60*/90/120 sek).
- Bei manueller Bedienung (z. B. per Lichtschalter) gilt die eingestellte Einschaltverzögerung sowie Nachlaufzeit.
- Einstellbare Nachlaufzeit der Volllaststufe (0/3/6/15*/24/30 min).
- Einstellbare Intervallsteuerung (1*/2/4/6/12, Betriebsdauer ca. 10 min.) zur Durchlüftung unregelmäßig genutzter Räume.
- Einstellbare Tastensperre (Mieterschutz).
- Schutzklasse II.
*Werkseinstellung
Besondere Eigenschaften
- Strömungsoptimiertes, formschönes Design.
- Werkzeuglos wechselbarer Filter.
- Mit Filterwechselanzeige.
Merkmale
- Das Gerät kann im Dauerbetrieb in der Grundlaststufe betrieben werden.
- Schutzart IP X5 für Sicherheit im Bad.
- Farbe verkehrsweiß ähnlich RAL 9016.
- Für Einraumentlüftung mit einem einzelnen Ventilator.
- Filter ISO Coarse 30 % (G2), Filterwechsel ohne Werkzeug.
- Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich.
- Nicht drehzahlsteuerbar.
- Schaltungsvariante: Mit einem zusätzlichen Schalter kann die Grundlast ein- bzw. ausgeschaltet werden (siehe Schaltbilder im Internet).
*Werkseinstellung
Artikel:
ER-AK
- Ausführung: Komfort mit intelligentem Zeitmodul
- Fördervolumen: 20 m3/h / 30 m3/h / 40 m3/h / 60 m3/h / 100 m3/h / gemäß Werkseinstellung Stufe 1: 30 m3/h und Stufe 2: 60 m3/h
- Luftrichtung: Entlüftung
- Schutzart: IP X5
- Einbauort: Wand / Decke
- Systemart: dezentral
- Material Gehäuse: Kunststoff
- Farbe: verkehrsweiß, ähnlich RAL 9016
- Gewicht: 0,59 kg
- Gewicht mit Verpackung: 0,76 kg
- Filterklasse: ISO Coarse 30 % (G2)
- Breite: 281 mm
- Höhe: 281 mm
- Tiefe: 33 mm
- Breite mit Verpackung: 295 mm
- Höhe mit Verpackung: 305 mm
- Tiefe mit Verpackung: 47 mm
- Fördermitteltemperatur bei IMax: 40 °C
- Einschaltverzögerung: 0 s / 30 s / 60 s / 90 s / 120 s / Ein-/Ausschalten der Volllaststufe über Lichtschalter oder separaten Schalter möglich, 60 sek Werkseinstellung
- Schalldruckpegel: 15 dB(A) / 16 dB(A) / 23 dB(A) / 35 dB(A) / 48 dB(A) / kombiniert mit ER GH, 27 dB(A) / 31 dB(A) / 35 dB(A) / 41 dB(A) / 51 dB(A) kombiniert mit ER GH AP/APB/ Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2
- Zulassungsnummer: Z-51.1-478
Unter nachfolgenden Links finden Sie weitere Informationen:
Produktdatenblatt 1
Produktdatenblatt 2
Schaltbild 3
Eigenschaften "Maico Abdeckung f. Ventilatoreinsatz ER-AK"
| Art des elektrischen Zubehörs: | sonstige |
|---|---|
| EAN: | 4012799843627 |
| Ersatzteil: | nein |
| Herstellerartikelnummer: | 0084.0362 |
| Markenname: | Maico |
| Typ: | ER-AK |
| Ursprungsland: | DE |
| Zolltarifnummer: | 84145100, 84149000 |
| Zubehör: | ja |
