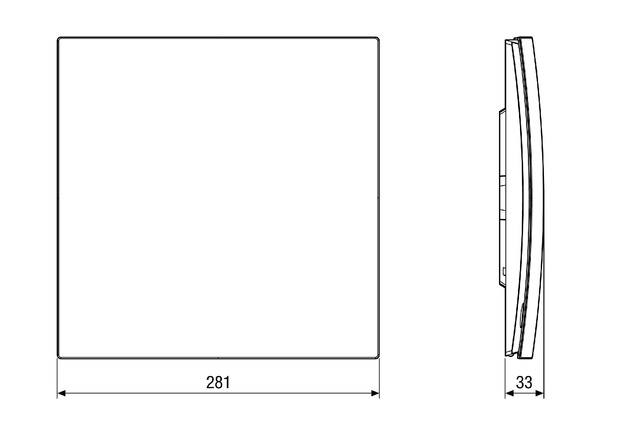

Maico Abdeckung f. Ventilatoreinsatz ER-A

 - Verzögerungszeitschalter zur Steuerung der Einschaltverzögerung und Nachlaufzeit von Ventilatoren. - Betätigung über handelsübliche Schalter möglich. - VZ 24 C: Betätigung über handelsübliche Schalter oder Taster möglich. - Störfest gemäß EN 61000-4-5 (bei 1000 V bis 4000 V). Bei Bedarf zusätzliche Entstörmaßnahmen treffen (L-, C- oder RC-Glieder, Schutzdioden, Varistoren).Artikel:VZ 6 - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz / 60 Hz - Maximalbelastung: 1,25 A - Schutzart: IP 40 - Gewicht: 0,01 kg - Gewicht mit Verpackung: 0,02 kg - Breite: 20 mm - Höhe: 13 mm - Tiefe: 35 mm - Breite mit Verpackung: 20 mm - Höhe mit Verpackung: 13 mm - Tiefe mit Verpackung: 35 mm - Umgebungstemperatur: 0 °C bis 50 °C - Fernbedienung: nein - Nachlaufzeit: 6 min - Einschaltverzögerung: 50 sUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2Montageanleitung 3

 - Verzögerungszeitschalter zur Steuerung der Einschaltverzögerung und Nachlaufzeit von Ventilatoren. - Betätigung über handelsübliche Schalter möglich. - VZ 24 C: Betätigung über handelsübliche Schalter oder Taster möglich. - Störfest gemäß EN 61000-4-5 (bei 1000 V bis 4000 V). Bei Bedarf zusätzliche Entstörmaßnahmen treffen (L-, C- oder RC-Glieder, Schutzdioden, Varistoren).Artikel:VZ 12 - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz / 60 Hz - Maximalbelastung: 1,25 A - Schutzart: IP 40 - Gewicht: 0,01 kg - Gewicht mit Verpackung: 0,02 kg - Breite: 20 mm - Höhe: 13 mm - Tiefe: 35 mm - Breite mit Verpackung: 20 mm - Höhe mit Verpackung: 13 mm - Tiefe mit Verpackung: 35 mm - Umgebungstemperatur: 0 °C bis 50 °C - Fernbedienung: nein - Nachlaufzeit: 12 min - Einschaltverzögerung: 50 sUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2Montageanleitung 3

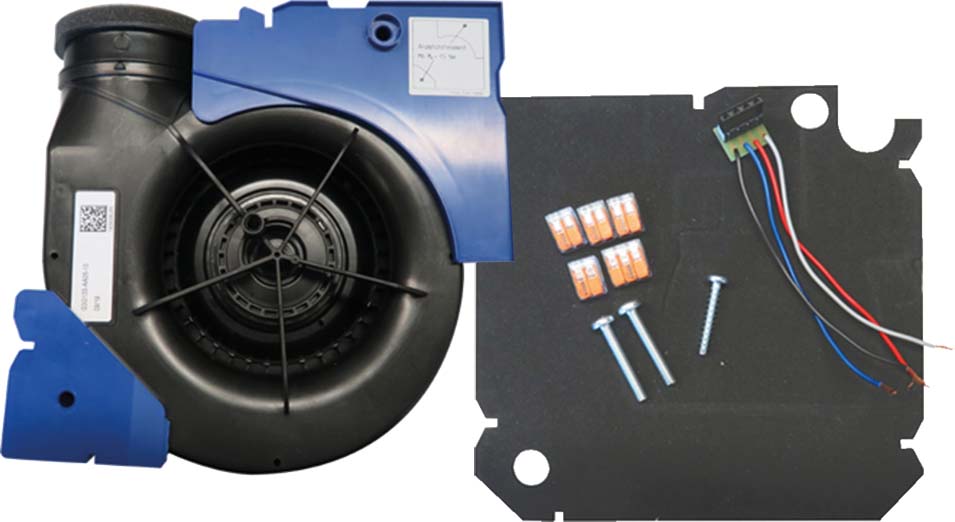

Besondere Eigenschaften - Ventilatoreinsatz-Kit zum Einsatz in ER 17-Unterputzgehäusen. - Austausch alter ER 17-Ventilatoreinsätze durch energiesparenden ER EC RF17. - Reduzierte Leistungsaufnahme um bis zu 90 % im Vergleich zum ER 17. - Verbesserte Schallleistung im Vergleich zum ER 17. - Zeitgemäßes Design durch neue Abdeckungen ER-A/ER-AK/ER-AH/ER-AB. - Erweiterung der Steuerungsmöglichkeiten durch Kombination mit ER-A/ER-AK/ER-AH/ER-AB-Abdeckungen. - Keine aufwendigen Austauscharbeiten notwendig.Merkmale - 2-stufiger Ventilator zum Einbau in Unterputzgehäuse UP-/UPD-/UPB 17. - Fördervolumen 30 m3/h / 60 m3/h in Verbindung mit der Standardabdeckung ER-A. - Bei Verwendung der Abdeckungen (ER-AK, ER-AH, ER-AB) auch 20 / 30 / 40 / 60 / 100 m3/h möglich. - Einschaltverzögerung 60 s und Nachlaufzeit 15 min in Verbindung mit der Standardabdeckung ER-A. - Bei Verwendung der Abdeckungen (ER-AK, ER-AH, ER-AB) auch Einschaltverzögerung 0/30/60/90/120 s und Nachlaufzeit 0/3/6/15/24/30 min möglich. - Für Einzelraumentlüftung mit einem einzelnen Ventilator. - Adapterplatine mit 5 Klemmen für schnelle Montage des Ventilators im Gehäuse. - Beiliegendes Montagezubehör für die Installation des Ventilatoreinsatzes im ER 17-Gehäuse. - ER EC RF17 entspricht der Schutzart IP X5 und kann somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. - Schutzklasse II. - Die steile Kennlinie zeigt das hohe Druckvermögen des ER EC RF17-Ventilators. - Robuster energiesparender EC-Motor. - Motor mit thermischem Überlastungsschutz. - Wartungsfrei, mit beidseitig geschlossenen Kugellagern.Artikel:ER EC RF17 - Fördervolumen: 20 m3/h / 30 m3/h / 40 m3/h / 60 m3/h / 100 m3/h / Je nach Abdeckungsvariante Stufen variabel einstellbar. ER-A: Stufe 1 = 30 m3/h, Stufe 2 = 60 m3/h. ER-AK/ER-AB: Stufe 1 und Stufe 2 = 20/30/40/60/100 m3/h einstellbar. ER-AH: Stufe 1 = 20/30/40 m3/h, Stufe 2 = 60/100 m3/h einstellbar. - Drehzahl: 500 1/min / 800 1/min / 1050 1/min / 1250 1/min / 1800 1/min - Luftrichtung: Entlüftung - Drehzahlsteuerbar: nein - Reversierbarkeit: nein - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Leistungsaufnahme: 2 W / 2,5 W / 3 W / 5 W / 17 W - Schutzart: IP X5 - Netzzuleitung: 3/5 x 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Unterputz - Systemart: dezentral - Material Gehäuse: Polypropylen (PP) - Farbe: schwarz - Gewicht: 0,76 kg - Gewicht mit Verpackung: 1,05 kg - Filterklasse: ISO Coarse 30 % (G2) - Ausblasrichtung: seitlich - Breite: 225 mm - Höhe: 87 mm - Tiefe: 215 mm - Breite mit Verpackung: 280 mm - Höhe mit Verpackung: 155 mm - Tiefe mit Verpackung: 280 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 26 dB(A) / 36 dB(A) - Zulassungsnummer: Z-51.1-478 - Nennweite: 75 mm / 80 mmUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2Montageanleitung 3

 - Verzögerungszeitschalter zur Steuerung der Einschaltverzögerung und Nachlaufzeit von Ventilatoren. - Betätigung über handelsübliche Schalter möglich. - VZ 24 C: Betätigung über handelsübliche Schalter oder Taster möglich. - Störfest gemäß EN 61000-4-5 (bei 1000 V bis 4000 V). Bei Bedarf zusätzliche Entstörmaßnahmen treffen (L-, C- oder RC-Glieder, Schutzdioden, Varistoren).Artikel:VZ 24 C - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz / 60 Hz - Maximalbelastung: 1,25 A - Schutzart: IP 40 - Gewicht: 0,01 kg - Gewicht mit Verpackung: 0,02 kg - Breite: 20 mm - Höhe: 13 mm - Tiefe: 35 mm - Breite mit Verpackung: 20 mm - Höhe mit Verpackung: 13 mm - Tiefe mit Verpackung: 35 mm - Umgebungstemperatur: 0 °C bis 50 °C - Fernbedienung: nein - Nachlaufzeit: 1,5 min - 24 min - Einschaltverzögerung: 0 s - 150 sUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Schaltbild 2Montageanleitung 3

 - Der elektronische Hygrostat HY 230 bzw. HY 230 I dient zur Entfeuchtung oder Befeuchtung von geschlossenen Räumen. Er ist für sämtliche Wohnbereiche und Gewerberäume geeignet, auch für Feuchträume wie z.B. Badezimmer (Bei Installation bitte Schutzart beachten), Wasch- und Trockenräume. - Der Hygrostat erfasst mit einem internen Sensor die Raumfeuchtigkeit und schaltet abhängig vom eingestellten Sollwert die Ventilatoren, Wärmerückgewinnungsgeräte bzw. Be- oder Entfeuchtungsgeräte ein und aus. - Der HY 230 bzw. HY 230 I wird entweder direkt auf eine UP-Dose montiert oder über das Aufputz-Montageset APM HY 230 an die Wand montiert. - Mit einem Dipschalter auf der Platine kann bei der Inbetriebnahme die Betriebsart Entfeuchten (Werkseinstellung) oder Befeuchten festgelegt werden. - Durch eine rote Leuchtdiode im Gehäuse wird der Schaltzustand des Relais angezeigt.Artikel:HY 230 - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Ausgang: 230 V - Netzfrequenz: 50 Hz - Schutzart: IP 30 - Messbereich relative Feuchte: 20 % - 80 % - Einbauart: Aufputz - Material: Kunststoff - Farbe: reinweiß, ähnlich RAL 9010 - Gewicht: 0,08 kg - Gewicht mit Verpackung: 0,09 kg - Breite: 71 mm - Höhe: 71 mm - Tiefe: 27 mm - Breite mit Verpackung: 75 mm - Höhe mit Verpackung: 80 mm - Tiefe mit Verpackung: 36 mm - Umgebungstemperatur: 0 °C bis 50 °C - Bedienelement: Außenliegend - Fühlertoleranz, relative Feuchte: 5 % - Schaltdifferenz, relative Feuchte: 2,5 % - Max. zulässiger Schaltstrom: 10 A / 4 A / cos phi = 1, 230 V AC / cos phi = 0,6, 230 V AC - Max. zulässiger Einschaltstrom: 16 A

 - Der elektronische Hygrostat HY 230 bzw. HY 230 I dient zur Entfeuchtung oder Befeuchtung von geschlossenen Räumen. Er ist für sämtliche Wohnbereiche und Gewerberäume geeignet, auch für Feuchträume wie z.B. Badezimmer (Bei Installation bitte Schutzart beachten), Wasch- und Trockenräume. - Der Hygrostat erfasst mit einem internen Sensor die Raumfeuchtigkeit und schaltet abhängig vom eingestellten Sollwert die Ventilatoren, Wärmerückgewinnungsgeräte bzw. Be- oder Entfeuchtungsgeräte ein und aus. - Der HY 230 bzw. HY 230 I wird entweder direkt auf eine UP-Dose montiert oder über das Aufputz-Montageset APM HY 230 an die Wand montiert. - Mit einem Dipschalter auf der Platine kann bei der Inbetriebnahme die Betriebsart Entfeuchten (Werkseinstellung) oder Befeuchten festgelegt werden. - Durch eine rote Leuchtdiode im Gehäuse wird der Schaltzustand des Relais angezeigt.Artikel:HY 230 I - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Ausgang: 230 V - Netzfrequenz: 50 Hz - Schutzart: IP 30 - Messbereich relative Feuchte: 20 % - 80 % - Einbauart: Aufputz - Material: Kunststoff - Farbe: reinweiß, ähnlich RAL 9010 - Gewicht: 0,07 kg - Gewicht mit Verpackung: 0,08 kg - Breite: 71 mm - Höhe: 71 mm - Tiefe: 27 mm - Breite mit Verpackung: 75 mm - Höhe mit Verpackung: 80 mm - Tiefe mit Verpackung: 36 mm - Umgebungstemperatur: 0 °C bis 50 °C - Bedienelement: Innenliegend - Fühlertoleranz, relative Feuchte: 5 % - Schaltdifferenz, relative Feuchte: 2,5 % - Max. zulässiger Schaltstrom: 10 A / 4 A / cos phi = 1, 230 V AC / cos phi = 0,6, 230 V AC - Max. zulässiger Einschaltstrom: 16 A
