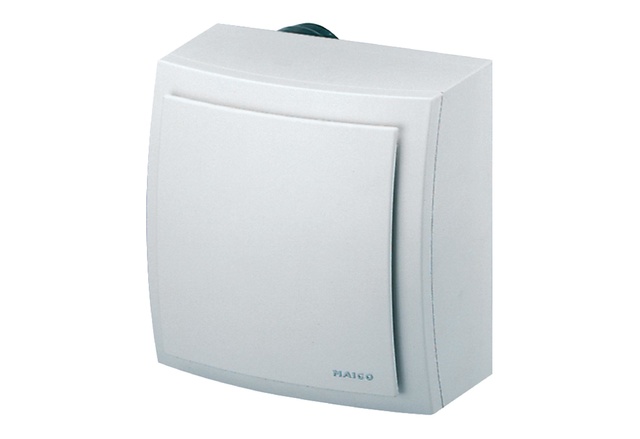

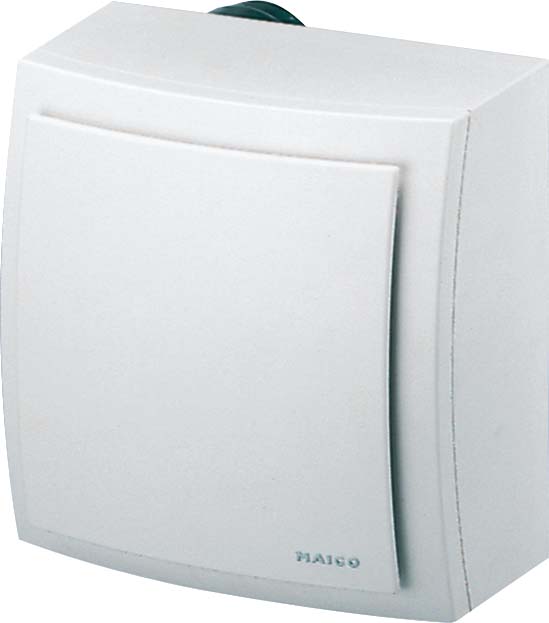

Maico AP-Ventilator 21W,61cbm/h,IPX5 ER-AP 60 VZ
Nur 1 auf Lager!
ggf. Abbildung ähnlich
258,51 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2001702219
Hersteller:
Maico
Hersteller-Nr.:
0084.0151
EAN:
4012799841517
Versandart:
Paket
Hersteller Typ
ER-AP 60 VZ
Produktinformationen "Maico AP-Ventilator 21W,61cbm/h,IPX5 ER-AP 60 VZ"
Ausführung mit Verzögerungszeitschalter - Einschaltverzögerung ca. 50 sek. - Nachlaufzeit ca. 6 min. - Nicht drehzahlsteuerbar.Merkmale - Aufputzventilator mit ISO Coarse 30 % (G2) Filter zur Entlüftung von Wohnungsküchen, Bädern oder WCs. - Kunststoff-Ausblasstutzen DN 75/80 mit selbsttätiger Kunststoff-Rückschlagklappe. - Kunststoff-Rückschlagklappe dient zusätzlich als Kaltrauchklappe. - Gehäuse drehbar, dadurch Anschluss des Ausblasstutzen links oben oder rechts oben an die Hauptleitung. - Problemloser Filterwechsel ohne Werkzeug. - Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. - Farbe verkehrsweiß ähnlich RAL 9016. - Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. - Schutzklasse II. - Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. - Robuster energiesparender Kondensatormotor. - Motor mit thermischem Überlastungsschutz. - Wartungsfrei, mit beidseitig geschlossenen Kugellagern. - Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h. - Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel. - Mit VDE-Zeichen. - Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-42. - Zulassungsbescheide auf Anfrage oder auf unserer Homepage www.maico-ventilatoren.com.Artikel:ER-AP 60 VZ - Ausführung: Verzögerungszeitschalter - Fördervolumen: 61 m3/h - Drehzahl: 1250 1/min - Luftrichtung: Entlüftung - Drehzahlsteuerbar: nein - SEC average: -3,62 kWh/(m2*a) - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Leistungsaufnahme: 21 W - IMax: 0,17 A - Schutzart: IP X5 - Netzzuleitung: 5 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Aufputz - Systemart: dezentral - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 1,92 kg - Gewicht mit Verpackung: 2,48 kg - Filterklasse: ISO Coarse 30 % (G2) - Brandschutz: nein - Anschlussdurchmesser: 75 mm / 80 mm - Breite: 236 mm - Höhe: 236 mm - Tiefe: 217,5 mm - Breite mit Verpackung: 255 mm - Höhe mit Verpackung: 280 mm - Tiefe mit Verpackung: 255 mm - Fördermitteltemperatur bei IMax: 40 °C - Nachlaufzeit: 6 min - Einschaltverzögerung: 50 s - Schalldruckpegel: 40 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2 - Zulassungsnummer: Z-51.1-42 - Nennweite: 75 mm / 80 mm
Unter nachfolgenden Links finden Sie weitere Informationen:
Produktdatenblatt 1

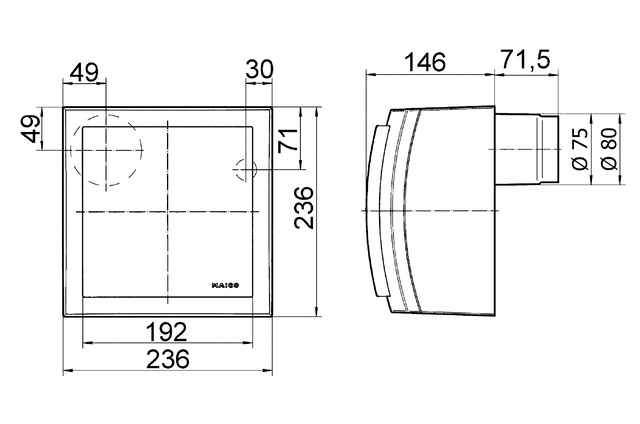

Maßzeichnung 2

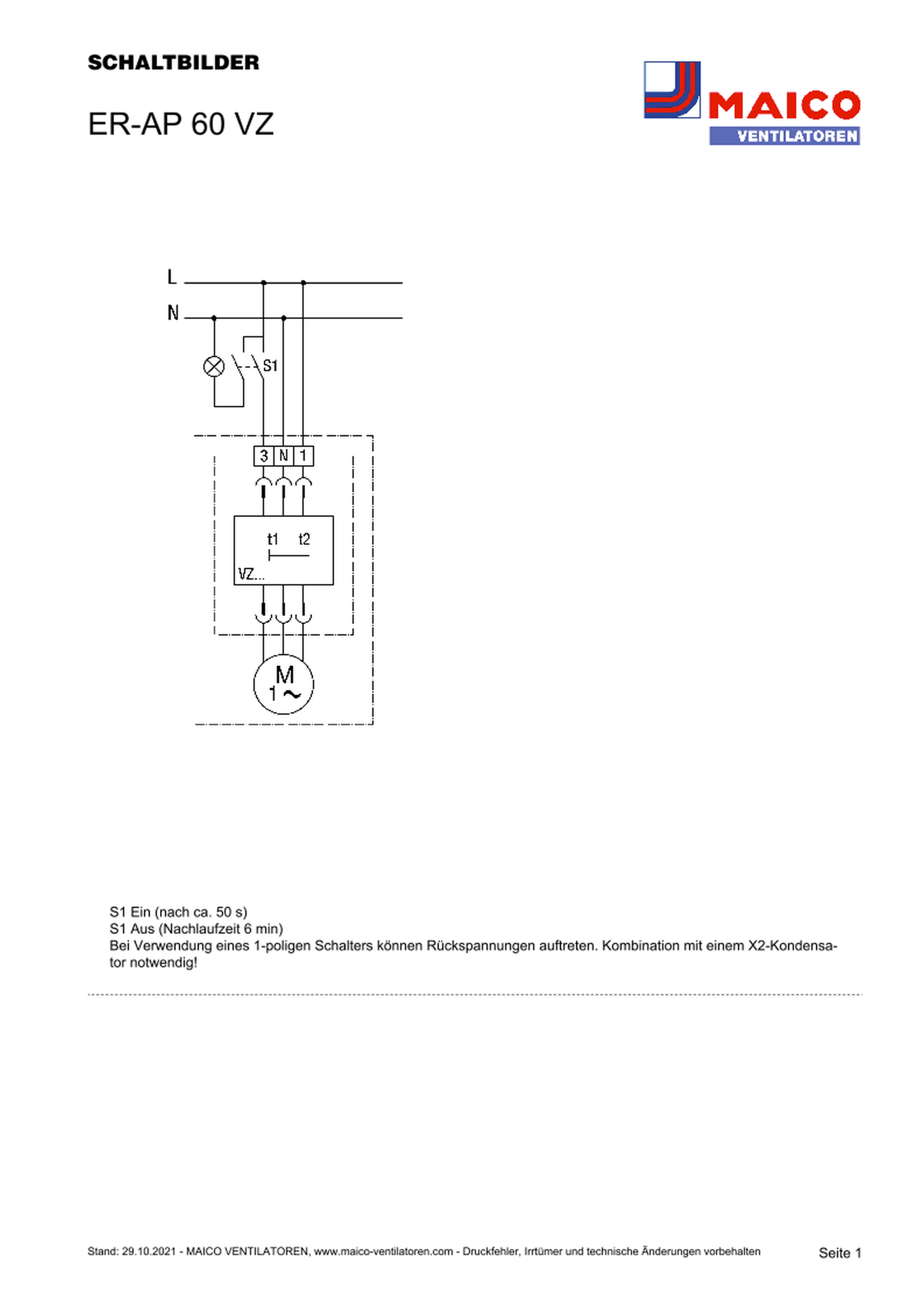

Schaltbild 3
Montageanleitung 4
Montageanleitung 5
Unter nachfolgenden Links finden Sie weitere Informationen:
Produktdatenblatt 1
Maßzeichnung 2
Schaltbild 3
Montageanleitung 4
Montageanleitung 5
Eigenschaften "Maico AP-Ventilator 21W,61cbm/h,IPX5 ER-AP 60 VZ"
| Bemessungsspannung: | 230 V |
|---|---|
| Breite: | 236 mm |
| Drehzahl: | 1250 1/min |
| EAN: | 4012799841517, 4012799841517 |
| Farbe: | weiß |
| Geräuschemission: | 40 dB(A) re 1 pW |
| Herstellerartikelnummer: | 0084.0151 |
| Herstellerartikelnummer: | 0084.0151 |
| Höhe: | 236 mm |
| Markenname: | Maico |
| Markenname: | Maico |
| Mediumtemperatur: | -20..40 °C |
| Montageart: | Aufputz |
| Nennstrom: | 0,17 A |
| Nennweite: | 75 mm |
| Netzfrequenz: | 50 Hz |
| Richtung: | Axial, axial |
| Schutzart (IP): | sonstige |
| Tiefe: | 217,5 mm |
| Typ: | ER-AP 60 VZ |
| Typ: | ER-AP 60 VZ |
| Ursprungsland: | DE |
| Ursprungsland: | DE |
| Volumenstrom: | 61 m³/h |
| Werkstoff des Gehäuses: | Kunststoff |
| Zolltarifnummer: | 84145100 |
| Zolltarifnummer: | 84145100 |
| Zusammenstellung: | sonstige |
